《网络安全基础》实验报告 新疆大学信息科学与工程学院 实验一PKI与数字证书 实验日期：2015年4月7日 实验成绩： 实验目的： K的主要目的是通过自动管理密钥和证书，为用户建立起一个安全的网络运行环境，使用户可以在多 种应用环境下方便的使用加密和数字签名技术，从而保证网上数据的完整性、机密性、不可否认性。 1.了解PK体系 2.了解用户进行证书申请和CA颁发证书过程 3。堂挥认证服务的安装及配置方法 掌握使用数字证书发送签名邮件和加密邮件的方法 实验环境（设备、仪器、网络）： 系统环境：Windows Server20O3 Enterprise Edition 网络环境：交换网络结构 实验工具： 网络协议分析器 实验类型： 验证型 实验内容（实验方案、实验步骤、测量数据及处理等）： 本练习主机A、B、C为一组，D、E、F为一组。实验角色说明如下： 实哈主机 实验角色 主机A、D CA(证书顾发机构) 主机B、E 服务器 主机C、F 客户端 下面以主机A、B、C为例，说明实验步骤。 首先使用“快照X”恢复Windows系统环境 安全Teb通信 1.无认证（服务器和客户端均不需要身份认证） 通常在b服务器端没有做任何加密设置的情况下，其与客户端的通信是以明文方式进行的。 (1)客户端启动协议分析器，选择“文件”“新建捕获窗口”，然后单击工具栏中的按钮开始捕获 客户端在IE浏览器地址栏中输入http:/∥服务器IP,访问服务器Web服务。成功访问到服务器Web主页 面后，单击协议分析器捕获窗口工具栏中的密按钮剧新显示，在“会话分析”视图中依次展开“会话分类树”！ 2/8

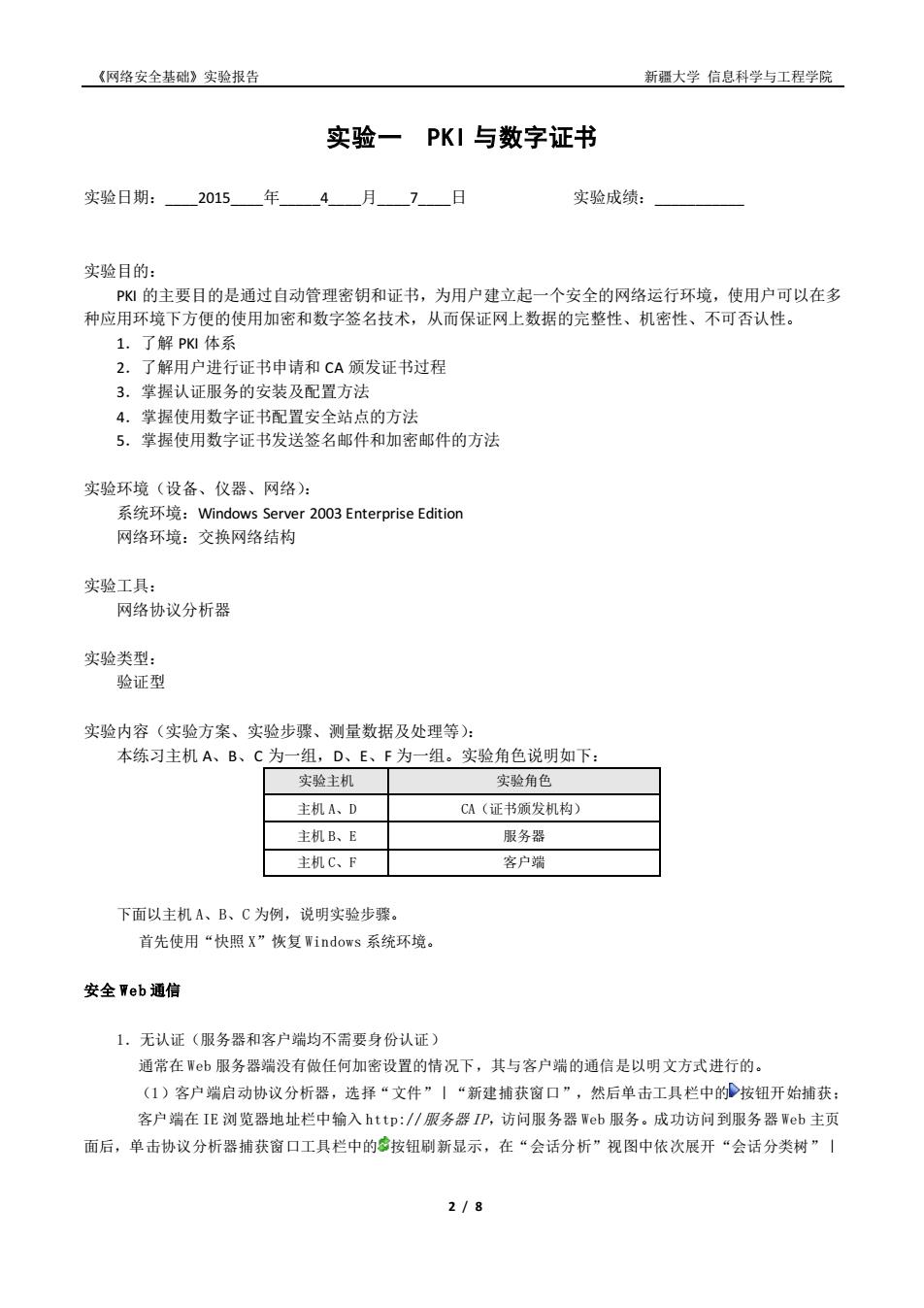

《网络安全基础》实验报告 新疆大学 信息科学与工程学院 2 / 8 实验一 PKI 与数字证书 实验日期：_2015_年_4_月_7_日 实验成绩：_ 实验目的： PKI 的主要目的是通过自动管理密钥和证书，为用户建立起一个安全的网络运行环境，使用户可以在多 种应用环境下方便的使用加密和数字签名技术，从而保证网上数据的完整性、机密性、不可否认性。 1．了解 PKI 体系 2．了解用户进行证书申请和 CA 颁发证书过程 3．掌握认证服务的安装及配置方法 4．掌握使用数字证书配置安全站点的方法 5．掌握使用数字证书发送签名邮件和加密邮件的方法 实验环境（设备、仪器、网络）： 系统环境：Windows Server 2003 Enterprise Edition 网络环境：交换网络结构 实验工具： 网络协议分析器 实验类型： 验证型 实验内容（实验方案、实验步骤、测量数据及处理等）： 本练习主机 A、B、C 为一组，D、E、F 为一组。实验角色说明如下： 实验主机 实验角色 主机 A、D CA（证书颁发机构） 主机 B、E 服务器 主机 C、F 客户端 下面以主机 A、B、C 为例，说明实验步骤。 首先使用“快照 X”恢复 Windows 系统环境。 安全 Web 通信 1．无认证（服务器和客户端均不需要身份认证） 通常在 Web 服务器端没有做任何加密设置的情况下，其与客户端的通信是以明文方式进行的。 （1）客户端启动协议分析器，选择“文件”｜“新建捕获窗口”，然后单击工具栏中的 按钮开始捕获； 客户端在 IE 浏览器地址栏中输入 http://服务器 IP，访问服务器 Web 服务。成功访问到服务器 Web 主页 面后，单击协议分析器捕获窗口工具栏中的 按钮刷新显示，在“会话分析”视图中依次展开“会话分类树”｜
《网络安全基础》实验报告 新疆大学信息科学与工程学院 “HTTP会话”“本机IP与同组主机P地址间的会话”，在端口会话中选择源或目的端口为80的会话，在右 侧会话视图中选择名为“GET”的单次会话，并切换至“协议解析”视图。 age/gif,image/x 45 poverpoint,.app】 cat ion/maword, uage:sh-cn.UA- CPU:x86.Accept 图1-1-1TTP明文会话 如图1-1-1所示，通过协议分析器对TTP会话的解析中可以确定，在无认证模式下，服务器与客户端的W© b通信过程是以明文实现的。 2。单向认证（仅服务器需要身份认证） (1)CA(主机A)安装证书服务 主机A依次选择“开始”|“设置”|“控制面板”|“添加或刚除程序”|“添加/副除indows组件” 选中组件中的“证书服务”，此时出现“Microsof证书服务”提示信息，单击“是”，然后单击“下一步”。 在接下来的安装过程中依次要确定如下信息： ·CA类型（选择独立根CA) ·CA的公用名称(userGXCA,.其中G为组编号(1-32)，X为主机编号(A-F),如第2组主机D,其使用的 用户名应为user2D) 。 证书数据库设置（默认） 在确定上述信息后，系统会提示要暂停Intern©t信息服务，单击“是”，系统开始进行组件安装。安装 过程中，在弹出的“所需文件”对话框中指定“文件复制来源”为D:\ExpNIC\CrypApD\Tools windowsCA\i36 即可（若安装过程中出现提示信息，请忽略该提示继续安装）。 「注」若安装过程中出现“Windows文件保护”提示，单击“取消”按钮，选择“是”继续：在证书服 务安装过程中若网络中存在主机重名，则安装过程会提示错误：安装证书服务之后，计算机将不能再重新命名。 不能加入到某个域或从某个域中别除：要使用证书服务的b组件，需要先安装IIS(本系统中已安装IIS)。 在启动“证书发机构”服务后，主机A便拥有了CA的角色。 (2)服务器（主机B)证书申请 【注」服务器向CA进行证书申请时，要确保在当前时间CA已经成功拥有了自身的角色。 提交服务器证书申请 318
《网络安全基础》实验报告 新疆大学 信息科学与工程学院 3 / 8 “HTTP 会话”｜“本机 IP 与同组主机 IP 地址间的会话”,在端口会话中选择源或目的端口为 80 的会话，在右 侧会话视图中选择名为“GET”的单次会话，并切换至“协议解析”视图。 图 1-1-1 HTTP 明文会话 如图 1-1-1 所示，通过协议分析器对 HTTP 会话的解析中可以确定，在无认证模式下，服务器与客户端的 We b 通信过程是以明文实现的。 2．单向认证（仅服务器需要身份认证） （1）CA（主机 A）安装证书服务 主机 A 依次选择“开始”|“设置”| “控制面板”|“添加或删除程序”|“添加/删除 Windows 组件”， 选中组件中的“证书服务”，此时出现“Microsoft 证书服务”提示信息，单击“是”，然后单击“下一步”。 在接下来的安装过程中依次要确定如下信息： • CA 类型（选择独立根 CA） • CA 的公用名称（userGXCA，其中 G 为组编号（1-32），X 为主机编号(A-F)，如第 2 组主机 D，其使用的 用户名应为 user2D） • 证书数据库设置（默认） 在确定上述信息后，系统会提示要暂停 Internet 信息服务，单击“是”，系统开始进行组件安装。安装 过程中，在弹出的“所需文件”对话框中指定“文件复制来源”为 D:\ExpNIC\CrypApp\Tools\WindowsCA\i386 即可（若安装过程中出现提示信息，请忽略该提示继续安装）。 「注」 若安装过程中出现“Windows 文件保护”提示，单击“取消”按钮，选择“是”继续；在证书服 务安装过程中若网络中存在主机重名，则安装过程会提示错误；安装证书服务之后，计算机将不能再重新命名， 不能加入到某个域或从某个域中删除；要使用证书服务的 Web 组件，需要先安装 IIS（本系统中已安装 IIS）。 在启动“证书颁发机构”服务后，主机 A 便拥有了 CA 的角色。 （2）服务器（主机 B）证书申请 「注」 服务器向 CA 进行证书申请时，要确保在当前时间 CA 已经成功拥有了自身的角色。 • 提交服务器证书申请
《网络安全基黜》实验报告 新疆大学信息科学与工程学院 服务器在“开始”|“程序”“管理工具”中打开“Internet信息服务(IIS)管理器”，通过“Inte rnet信息服务(IIS)管理器”左侧树状结构中的“Internet信息服务”|“计算机名（本地计算机）”|“网站 |“默认网站”打开默认网站，然后右键单击“默认网站”，单击”属性”。 在“默认网站属性”的“目录安全性”页签中单击“安全通信”中的“服务器证书”，此时出现“b 服务器证书向导”，单击“下一步”。 在“选择此网站使用的方法”中，选择“新建证书”，单击“下一步” 选择“现在准备证书请求，但稍后发送”，单击“下一步”。 填入有关证书申请的相关信息，单击“下一步” 在“证书请求文件名”中，指定证书请求文件的文件名和存储的位置（默认c:\certreq.txt)。单击“下 一步”直到“完成”。 ·通过Web服务向CA申请证书 服务器在IE测览器地址栏中输入“http:/CA的IP刊certsrv//”并确认. 服务器依次单击“申请一个证书”“高级证书申请”“使用baSe64编码.提交一个申请”进入“提 交一个证书申请或续订申请”页面。 打开证书请求文件cerr©q.txt,将其内容全部复制粘贴到提交证书申请页面的“保存的申诗”文本框 中，然后单击“提交” ,并通告CA已提交证书申请，等待CA发证书。 ,CA为服务器颁发证书 在服务器提交了证书申请后，C在“管理工具”“证书颁发机构”中单击左侧树状结构中的“挂起的 申请”项，会看到服务器提交的证书申请。右键单击服务器提交的证书申请，选择“所有任务”|“顺发”，为 服务器领发证书（这时“挂起的申请”日录中的申请立刻转移到“发的证书”目录中，双击查看为服务器领发 的证书)， 通告服务器查看证书。 (3)服务器（主机B)安装证书 ·服务器下载、安装由CA颁发的证书 通过CA“证书服务主页”|“查看挂起的证书申请的状态”丨“保存的申请证书”，进入“证书已颁发” 页面，分别点击“下载证书”和“下载证书链”，将证书和证书链文件下载到本地。 在“默认网站”【“属性”的“目录安全性”页签中单击“服务器证书”按钮，此时出现“b服务器 证书向导”，单击“下一步” 选择“处理挂起的请求并安装证书”，单击“下一步”。 在“路径和文件名”中选择存储到本地计算机的证书文件，单击“下一步” 在“SSL端口”文本框中填入“443”，单击“下一步”直到“完成”。 此时服务器证书已安装完毕，可以单击“日录安全性”页签中单击“查看证书”按钮，查看证书的内容 回答下面问题。 证书信息描述： 发者： 4/8
《网络安全基础》实验报告 新疆大学 信息科学与工程学院 4 / 8 服务器在“开始”|“程序”｜“管理工具”中打开“Internet 信息服务（IIS）管理器”，通过“Inte rnet 信息服务（IIS）管理器”左侧树状结构中的“Internet 信息服务”|“计算机名（本地计算机）”|“网站” |“默认网站”打开默认网站，然后右键单击“默认网站”，单击”属性”。 在“默认网站 属性”的“目录安全性”页签中单击“安全通信”中的“服务器证书”，此时出现“Web 服务器证书向导”，单击“下一步”。 在“选择此网站使用的方法”中，选择“新建证书”，单击“下一步”。 选择“现在准备证书请求，但稍后发送”，单击“下一步”。 填入有关证书申请的相关信息，单击“下一步”。 在“证书请求文件名”中，指定证书请求文件的文件名和存储的位置（默认 c:\certreq.txt）。单击“下 一步”直到“完成”。 • 通过 Web 服务向 CA 申请证书 服务器在 IE 浏览器地址栏中输入“http://CA 的 IP/certsrv/”并确认。 服务器依次单击“申请一个证书”|“高级证书申请”|“使用 base64 编码.提交一个申请”进入“提 交一个证书申请或续订申请”页面。 打开证书请求文件 certreq.txt，将其内容全部复制粘贴到提交证书申请页面的“保存的申请”文本框 中，然后单击“提交”，并通告 CA 已提交证书申请，等待 CA 颁发证书。 • CA 为服务器颁发证书 在服务器提交了证书申请后，CA 在“管理工具”｜“证书颁发机构”中单击左侧树状结构中的“挂起的 申请”项，会看到服务器提交的证书申请。右键单击服务器提交的证书申请，选择“所有任务”｜“颁发”，为 服务器颁发证书（这时“挂起的申请”目录中的申请立刻转移到“颁发的证书”目录中，双击查看为服务器颁发 的证书）。 通告服务器查看证书。 （3）服务器（主机 B）安装证书 • 服务器下载、安装由 CA 颁发的证书 通过 CA“证书服务主页”|“查看挂起的证书申请的状态”|“保存的申请证书”，进入“证书已颁发” 页面，分别点击“下载证书”和“下载证书链”，将证书和证书链文件下载到本地。 在“默认网站”｜“属性”的“目录安全性”页签中单击“服务器证书”按钮，此时出现“Web 服务器 证书向导”，单击“下一步”。 选择“处理挂起的请求并安装证书”，单击“下一步”。 在“路径和文件名”中选择存储到本地计算机的证书文件，单击“下一步”。 在“SSL 端口”文本框中填入“443”，单击“下一步”直到“完成”。 此时服务器证书已安装完毕，可以单击“目录安全性”页签中单击“查看证书”按钮，查看证书的内容， 回答下面问题。 证书信息描述： 。 颁发者：
《网铬安全基础》实验报告 新疆大学信息科学与工程学院 打开IE浏览器点击“工具”“Internet选项”“内容”“证书”，在“受信任的根证书顾发材机 构”页签中查看名为userGX的顾发者（也就是CA的根证书），查看其是否存在 。服务器下载、安装CA报证书 右键单击certnew,.p7b证书文件，在弹出菜单中选择“安装证书”，进入“证书导入向导”页面，单击 “下一步”按钮，在“证书存储”中选择“将所有的证书放入下列存储”，浏览选择“受信任的根证书颁发机构” “本地计算机”如图4-1-2所示 选择要使用的证书存储C), 金任的根证书发机构 白注册表 □本地计算机 厅显示物理存储区) 图1-1-2 CA根证书存储 单击“下一步”按钮，直到完成。 再次查看服务器证书，回答下列问题 证书信息描述： 领发者： 再次通过IE浏览器查看“受信任的根证书颁发机构”，查看名为userGX的颁发者（也就是CA的根证书）， 查看其是否存在 (4)Ieb通信 服务器在“默认网站”〡“国性”的“目录安全性”页签“安全通信”中单击“编辑”按钮，选中“要求 安全通道SSL”,并且“忽略客户端证书”（不需要客户端身份认证），单击“确定”按钮使设置生效。 客户端重启IE测览器，在地址栏输入http:/服务器IP并确认，此时访问的Wb页面出现如图1-1-3 所示信息。 51/8

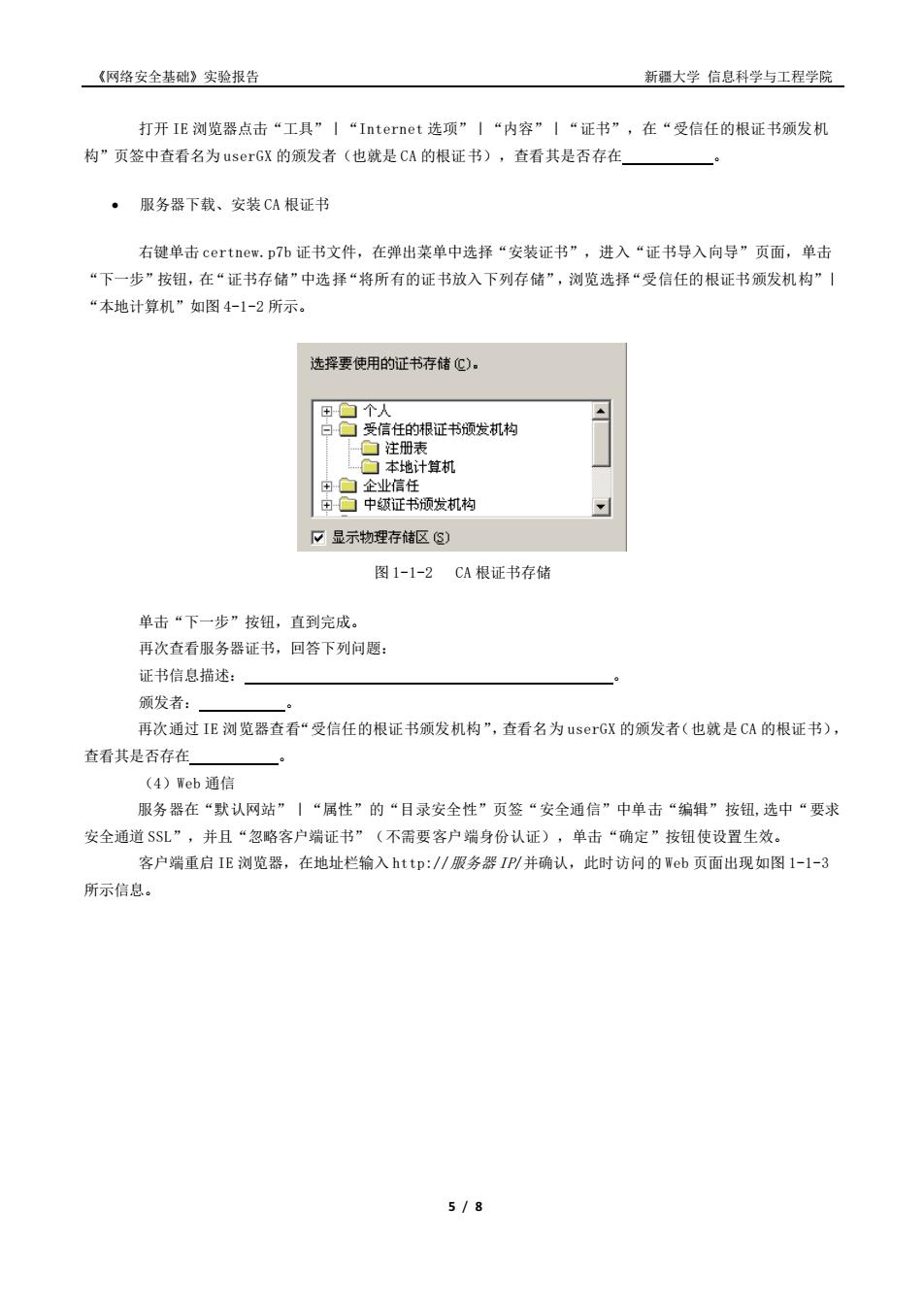

《网络安全基础》实验报告 新疆大学 信息科学与工程学院 5 / 8 打开 IE 浏览器点击“工具”｜“Internet 选项”｜“内容”｜“证书”，在“受信任的根证书颁发机 构”页签中查看名为 userGX 的颁发者（也就是 CA 的根证书），查看其是否存在 。 • 服务器下载、安装 CA 根证书 右键单击 certnew.p7b 证书文件，在弹出菜单中选择“安装证书”，进入“证书导入向导”页面，单击 “下一步”按钮，在“证书存储”中选择“将所有的证书放入下列存储”，浏览选择“受信任的根证书颁发机构”｜ “本地计算机”如图 4-1-2 所示。 图 1-1-2 CA 根证书存储 单击“下一步”按钮，直到完成。 再次查看服务器证书，回答下列问题： 证书信息描述： 。 颁发者： 。 再次通过 IE 浏览器查看“受信任的根证书颁发机构”，查看名为 userGX 的颁发者（也就是 CA 的根证书）， 查看其是否存在 。 （4）Web 通信 服务器在“默认网站”｜“属性”的“目录安全性”页签“安全通信”中单击“编辑”按钮,选中“要求 安全通道 SSL”，并且“忽略客户端证书”（不需要客户端身份认证），单击“确定”按钮使设置生效。 客户端重启 IE 浏览器，在地址栏输入 http://服务器 IP/并确认，此时访问的 Web 页面出现如图 1-1-3 所示信息
《网络安全基黜》实验报告 新疆大学信息科学与工程学院 该页必须通过安全通道查看 您试图访问的页面使用安全套接字层你5L)进行保护， 请尝试以下操作 ·在您要访问的地址前键入ttps:/并按teP 证TP情误403.4-禁止访问：需委使用S3L查看该资源。 Internet信息服务S) 图1-1-3页而信息 客户端启动协议分析器，设置过滤条件：仅捕获客户端与服务器间的会话通信，并开始捕获数据。 客户端在E测览器地址栏中输入“httpsa:/务器P川"并确认，访问服务器b服务。此时会出现“安 全警报”对话框提示“即将通过安全连接查看网页”，单击“确定”，又出现“安全警报”对话框询问“是否继 续？”，单击“是”。此时客户端即可以访问服务器Wb页面了。访问成功后，停止协议分折器捕获，并在会话 分类树中找到含有客户端与服务器1P地址的会话。在协议解析页面可观察到，服务器与客户端的©b通信过程 是以密文实现的，如图1-1-4所示。 .j0.S.E. .U.k@-@.O .y.u.E.0x SYN ACKSYN ACK go(a· ,XRFEǒF 80:1216.0150 TCP DATA 2 TCP DATA 图1-1-4客户端与服务器间信息加密通信 3.双向认证（服务器和客户端均需身份认证） (1)服务器要求客户端身份认证 服务器在“默认网站”〡“属性”的“目录安全性”页签中单击“编辑”按钮，选中“要求安全通道SS L”,并且“要求容户端证书”，单击“确定”按钮使设置生效。 (2)容户端访问服务器 客户端在IE浏览器地址栏中输入“https:/服务器IP”访问服务器Web服务。此时弹出“安全警报” 对话框，提示“即将通过安全连接查看网页”，单击“确定”，又弹出“安全警报”对话框询问“是否继续” 单击“是”。出现“选择数字证书”对话框，但是没有数字证书可供选择。单击“确定”，页面出现提示“该页 要求客户证书”。 6/8
《网络安全基础》实验报告 新疆大学 信息科学与工程学院 6 / 8 图 1-1-3 页面信息 客户端启动协议分析器，设置过滤条件：仅捕获客户端与服务器间的会话通信，并开始捕获数据。 客户端在 IE 浏览器地址栏中输入“https://服务器 IP/”并确认，访问服务器 Web 服务。此时会出现“安 全警报”对话框提示“即将通过安全连接查看网页”，单击“确定”，又出现“安全警报”对话框询问“是否继 续？”，单击“是”。此时客户端即可以访问服务器 Web 页面了。访问成功后，停止协议分析器捕获，并在会话 分类树中找到含有客户端与服务器 IP 地址的会话。在协议解析页面可观察到，服务器与客户端的 Web 通信过程 是以密文实现的，如图 1-1-4 所示。 图 1-1-4 客户端与服务器间信息加密通信 3．双向认证（服务器和客户端均需身份认证） （1）服务器要求客户端身份认证 服务器在“默认网站”｜“属性”的“目录安全性”页签中单击“编辑”按钮，选中“要求安全通道 SS L”，并且“要求客户端证书”，单击“确定”按钮使设置生效。 （2）客户端访问服务器 客户端在 IE 浏览器地址栏中输入“https://服务器 IP”访问服务器 Web 服务。此时弹出“安全警报” 对话框，提示“即将通过安全连接查看网页”，单击“确定”，又弹出“安全警报”对话框询问“是否继续？”， 单击“是”。出现“选择数字证书”对话框，但是没有数字证书可供选择。单击“确定”，页面出现提示“该页 要求客户证书
