新疆大学精品课程 《织造学》电子课件 中投梭机构 传动路线 特点 ■ (1)顶端近似直线运动，固定 皮结 (2)消除摩擦冲击 (③)适应高速 (4)凸轮曲面复杂，精度要求高 四连杆 2025/1/3 第七章引纬
新疆大学精品课程 《织造学》电子课件 2025/1/3 第七章 引 纬 7 中投梭机构 ◼ 传动路线 ◼ 特点 ◼ (1)顶端近似直线运动，固定 皮结 (2)消除摩擦冲击 (3)适应高速 (4)凸轮曲面复杂，精度要求高 四连杆
新疆大学精品课程 《织造学》电子课件 、 梭子 1、梭子工作特点 ()自动换俊织机上用的子 2、要求 (1)质地坚牢，略有弹性，不易 裂开 (b)自动换杆枫机上用的棱子 (2)流线型表面光滑 (3)重量不易过大 3、类型 (©泊动换好织帆上使用的偏尖平头校子 (1)尖头梭 312 (2)边尖平头梭 (d空C纤子用的粮子 2025/1/3 第七章引纬 8
新疆大学精品课程 《织造学》电子课件 2025/1/3 第七章 引 纬 8 一、梭子 １、梭子工作特点 ２、要求 （１）质地坚牢，略有弹性，不易 裂开 （２）流线型 表面光滑 （３）重量不易过大 ３、类型 （１）尖头梭 （２）边尖平头梭
新疆大学精品课程 《织造学》电子课件 梭子 。 4、共同点 (1)纬纱槽一前壁凹槽 (2)底部中间长槽 (3)梭子重心在梭子轴心偏后偏下 (4)后壁底角随织机而不同 (5)纬纱气圈和纬纱张力调节装置 2025/1/3 第七章引纬 9
新疆大学精品课程 《织造学》电子课件 2025/1/3 第七章 引 纬 9 一、梭子 ４、共同点 （１）纬纱槽—前壁凹槽 （２）底部中间长槽 （３）梭子重心在梭子轴心偏后偏下 （４）后壁底角随织机而不同 （５）纬纱气圈和纬纱张力调节装置

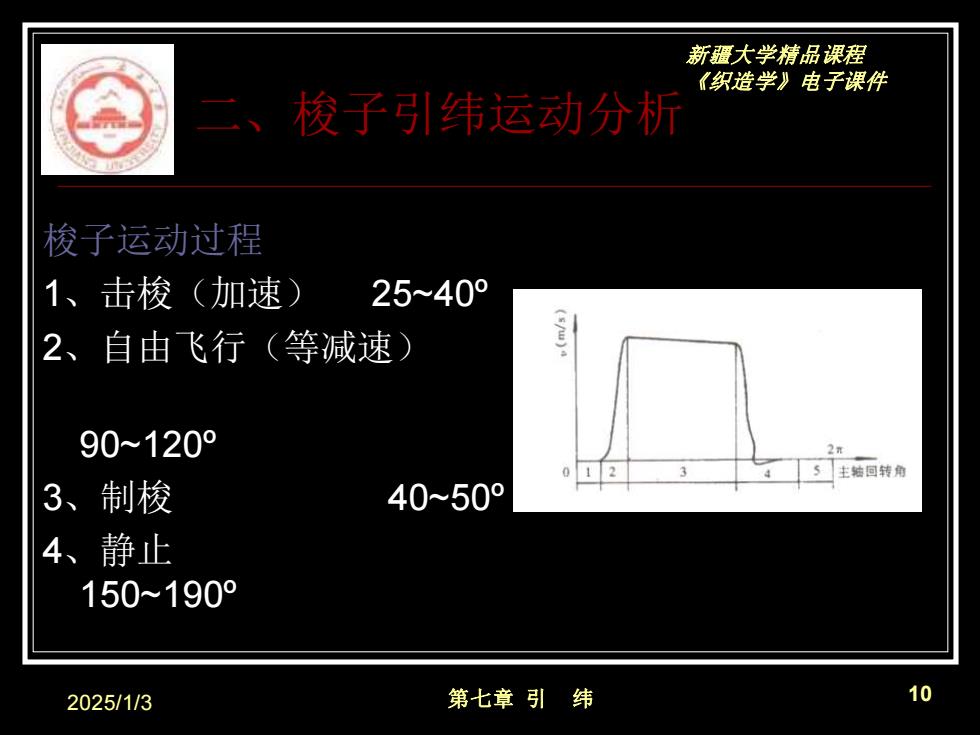

新疆大学精品课程 《织造学》电子课件 二、梭子纬运动分析 梭子运动过程 1、击梭（加速） 25~40° 2、自由飞行（等减速） 90~120° 12 45主回转角 3、制梭 40~50° 4、静止 150~190° 2025/1/3 第七章引纬 10
新疆大学精品课程 《织造学》电子课件 2025/1/3 第七章 引 纬 10 二、梭子引纬运动分析 梭子运动过程 1、击梭（加速） 25~40º 2、自由飞行（等减速） 90~120º 3、制梭 40~50º 4、静止 150~190º
新疆大学精品课程 《织造学》电子课件 梭子引纬运动分析 (一）梭子在梭口中自由飞行 1、梭子在梭口中自由飞行 V=6(Lk+Ls)Ne/(a。-a)E=1.02~1.15 分析(1)V与Lk+Ls N、(a。a)a(上 机条件) (2)V实>VV实<V,10%(保险) (3)电子护经装置 (4)早投梭迟开口工艺（降低投梭力） 前提一梭口清晰 2025/1/3 第七章引纬
新疆大学精品课程 《织造学》电子课件 2025/1/3 第七章 引 纬 11 二、梭子引纬运动分析 (一）梭子在梭口中自由飞行 1、梭子在梭口中自由飞行 Vj=6(Lk+Ls )Nε/(αc -αj ) ε=1.02~1.15 分析（1）Vj与Lk+Ls、N、(αc -αj ) a（上 机条件） （2）Vj实>Vj Vj实<Vj 10%（保险） （3）电子护经装置 （4）早投梭迟开口工艺（降低投梭力） 前提—梭口清晰
