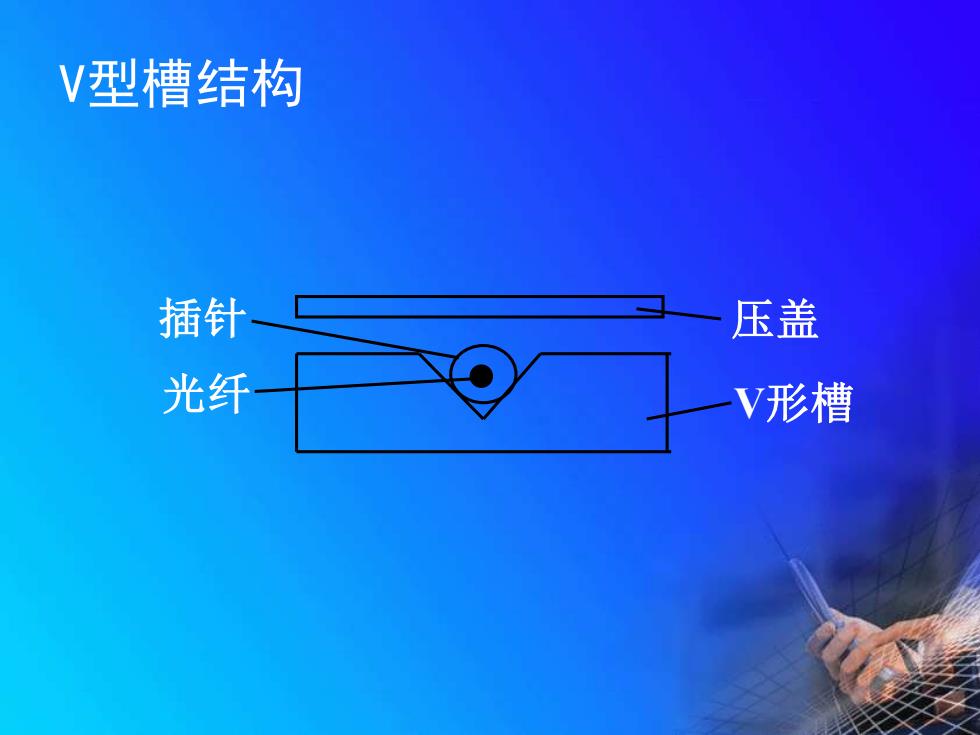

V型槽结构 插针 压盖 光纤 V形槽
V型槽结构 压盖 光纤 V形槽 插针

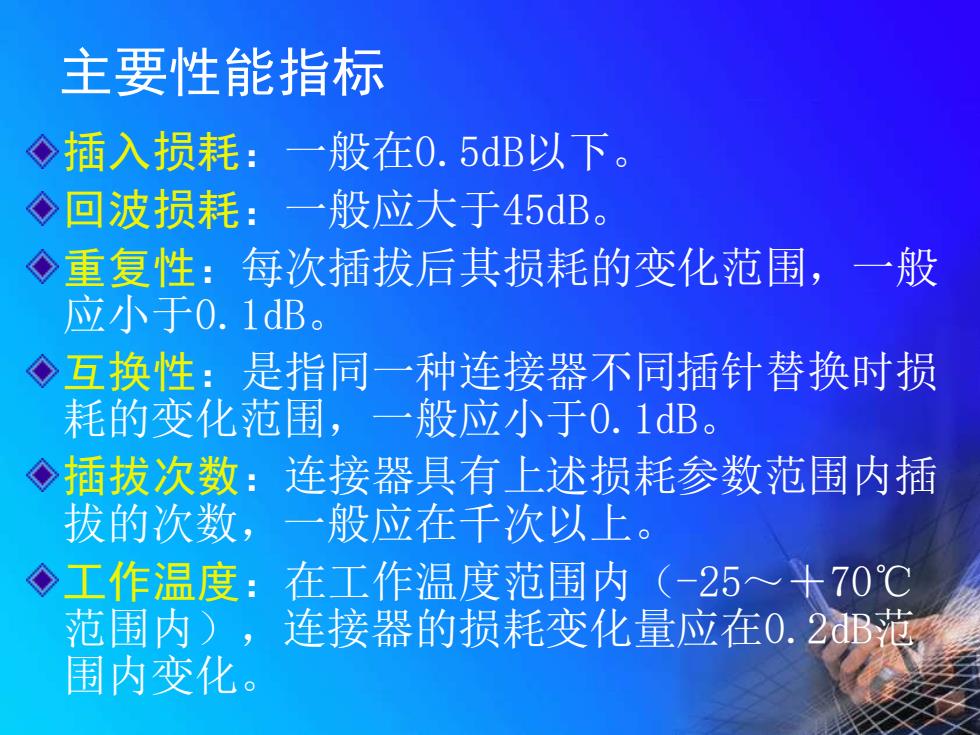

主要性能指标 ◇插入损耗：一般在0.5dB以下。 ◇回波损耗：一般应大于45dB。 ◇重复性：每次插拔后其损耗的变化范围，一般 应小于0.1dB。 ◇互换性：是指同一种连接器不同插针替换时损 耗的变化范围，一般应小于0.1dB。 ◇插拔次数：连接器具有上述损耗参数范围内插 拔的次数，一般应在千次以上。 ◆工作温度：在工作温度范围内(-25大70℃ 范围内)， 连接器的损耗变化量应在0.2那范 围内变化
主要性能指标 插入损耗：一般在0.5dB以下。 回波损耗：一般应大于45dB。 重复性：每次插拔后其损耗的变化范围，一般 应小于0.1dB。 互换性：是指同一种连接器不同插针替换时损 耗的变化范围，一般应小于0.1dB。 插拔次数：连接器具有上述损耗参数范围内插 拔的次数，一般应在千次以上。 工作温度：在工作温度范围内（-25～＋70℃ 范围内），连接器的损耗变化量应在0.2dB范 围内变化

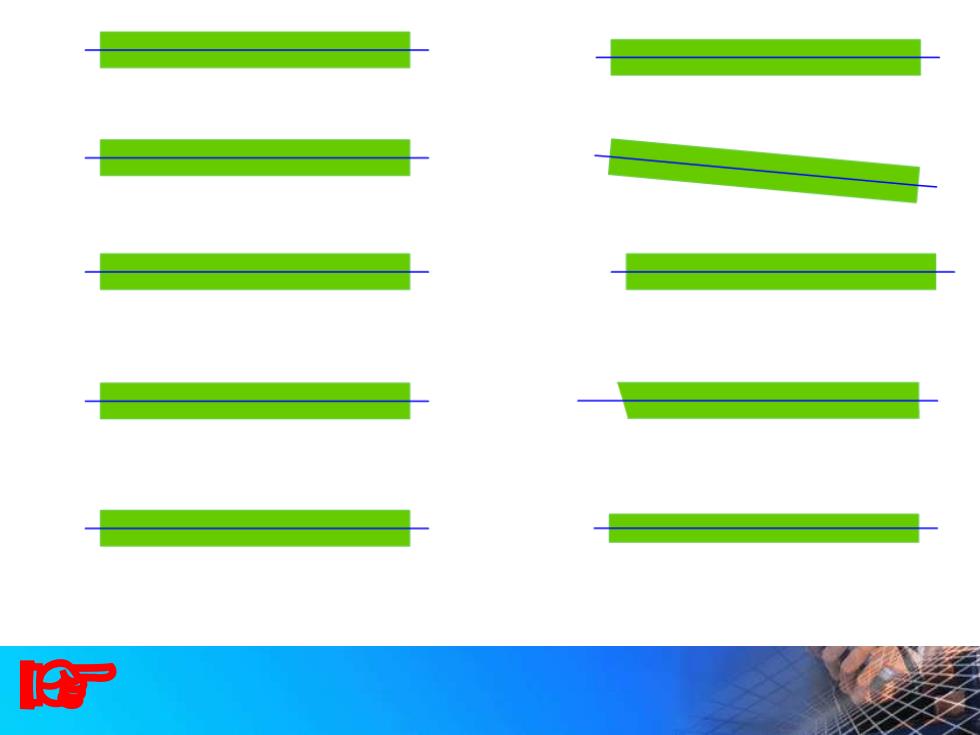

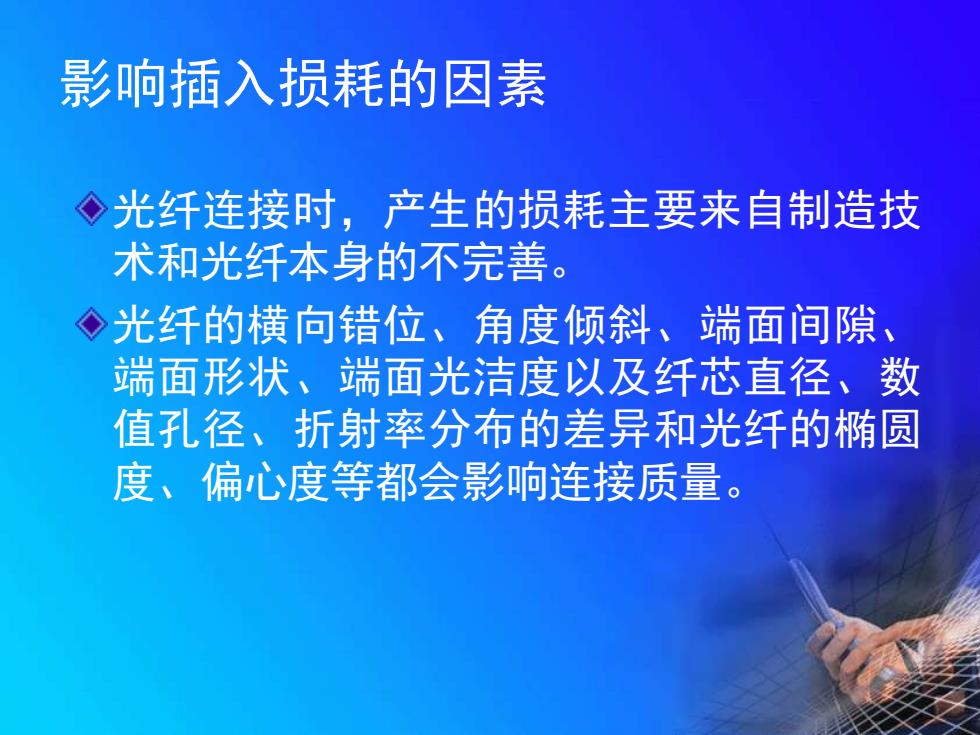

影响插入损耗的因素 ◇光纤连接时，产生的损耗主要来自制造技 术和光纤本身的不完善。 ◇光纤的横向错位、角度倾斜、端面间隙、 端面形状、端面光洁度以及纤芯直径、数 值孔径、折射率分布的差异和光纤的椭圆 度、偏心度等都会影响连接质量
影响插入损耗的因素 光纤连接时，产生的损耗主要来自制造技 术和光纤本身的不完善。 光纤的横向错位、角度倾斜、端面间隙、 端面形状、端面光洁度以及纤芯直径、数 值孔径、折射率分布的差异和光纤的椭圆 度、偏心度等都会影响连接质量
宁
☞

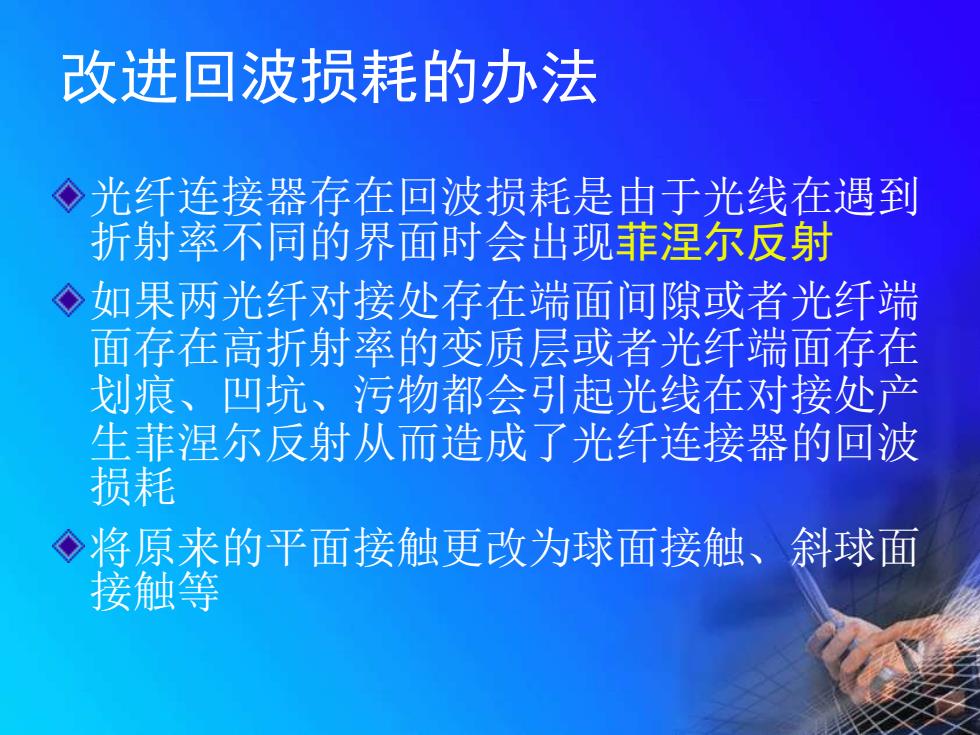

改进回波损耗的办法 ◇光纤连接器存在回波损耗是由于光线在遇到 折射率不同的界面时会出现菲裎尔反射 ◇如果两光纤对接处存在端面间隙或者光纤端 面存在高折射率的变质层或者光纤端面存在 划痕、凹坑、污物都会引起光线在对接处产 生菲涅尔反射从而造成了光纤连接器的回波 损耗 ◇将原来的平面接触更改为球面接触、斜球面 接触等
改进回波损耗的办法 光纤连接器存在回波损耗是由于光线在遇到 折射率不同的界面时会出现菲涅尔反射 如果两光纤对接处存在端面间隙或者光纤端 面存在高折射率的变质层或者光纤端面存在 划痕、凹坑、污物都会引起光线在对接处产 生菲涅尔反射从而造成了光纤连接器的回波 损耗 将原来的平面接触更改为球面接触、斜球面 接触等
