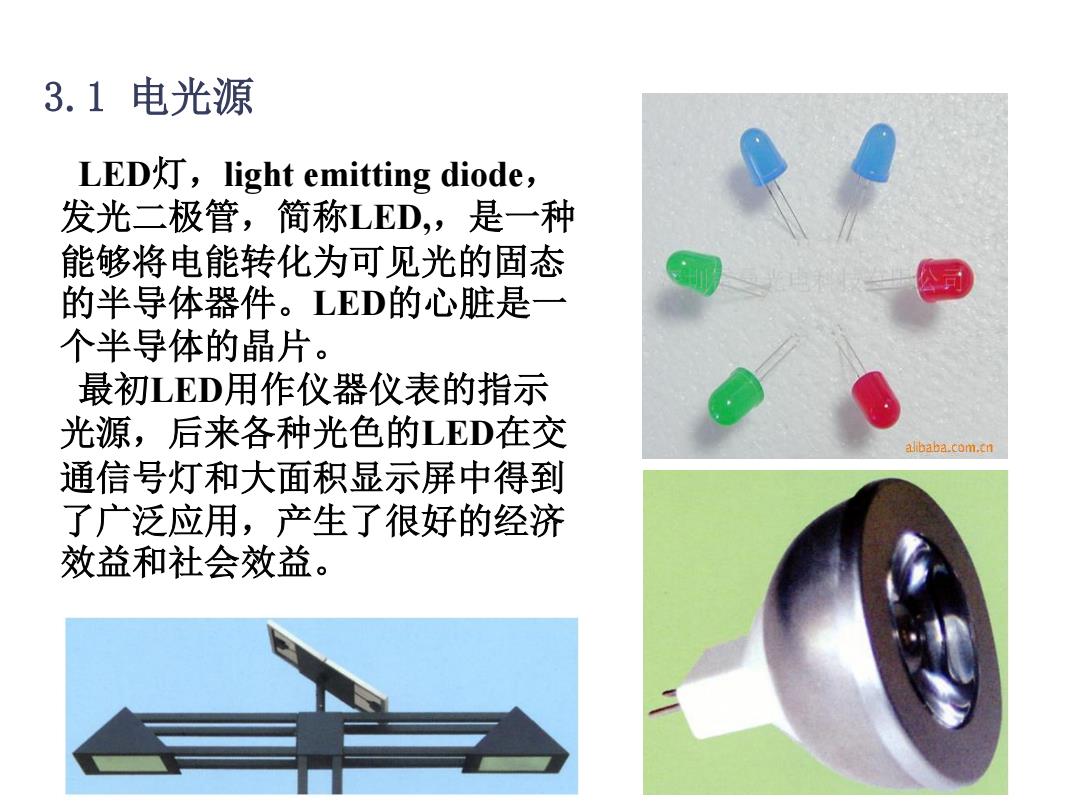

3.1电光源 LED灯，light emitting diode, 发光二极管，简称LED,是一种 能够将电能转化为可见光的固态 的半导体器件。LED的心脏是一 个半导体的晶片。 最初LED用作仪器仪表的指示 光源，后来各种光色的LED在交 alibaba.com.cn 通信号灯和大面积显示屏中得到 了广泛应用，产生了很好的经济 效益和社会效益
LED灯，light emitting diode， 发光二极管，简称LED,，是一种 能够将电能转化为可见光的固态 的半导体器件。LED的心脏是一 个半导体的晶片。 最初LED用作仪器仪表的指示 光源，后来各种光色的LED在交 通信号灯和大面积显示屏中得到 了广泛应用，产生了很好的经济 效益和社会效益。 3.1 电光源

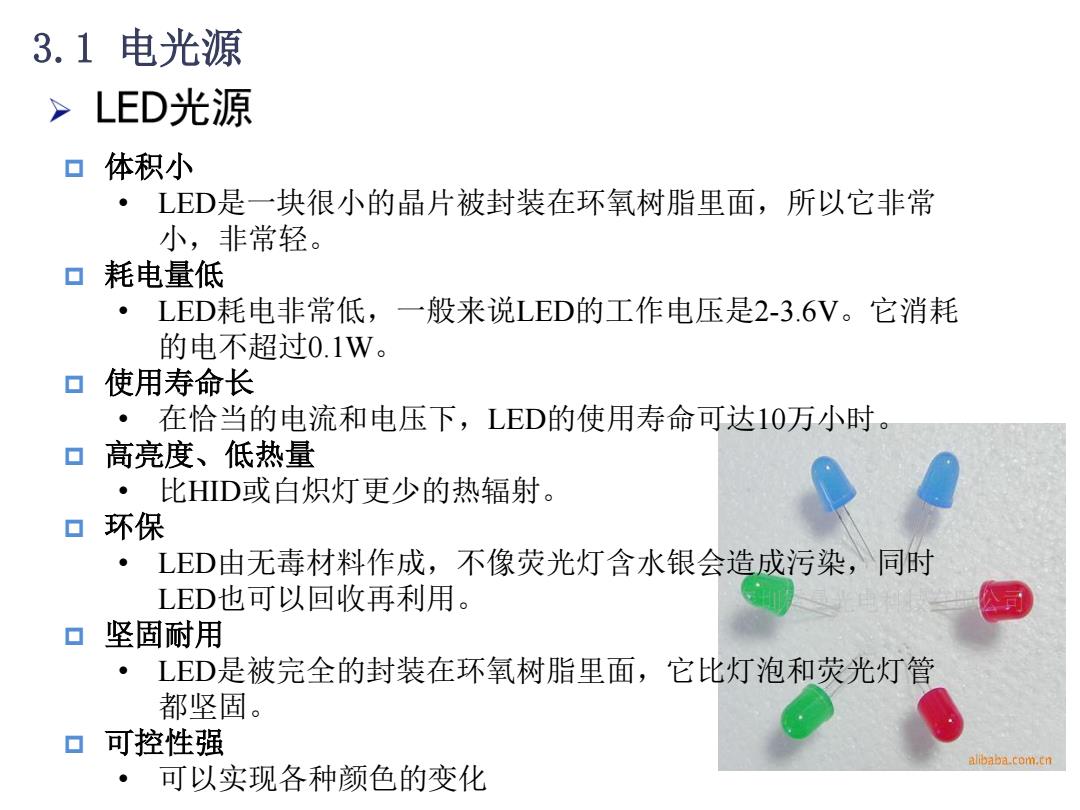

3.1电光源 >LED光源 口体积小 ·LED是一块很小的晶片被封装在环氧树脂里面，所以它非常 小，非常轻。 口耗电量低 LED耗电非常低，一般来说LED的工作电压是2-3.6V。它消耗 的电不超过0.1W。 ▣ 使用寿命长 ·在恰当的电流和电压下，LED的使用寿命可达10万小时。 ▣ 高亮度、低热量 ·比HD或白炽灯更少的热辐射。 口环保 ·LED由无毒材料作成，不像荧光灯含水银会造成污染，同时 LED也可以回收再利用。 口坚固耐用 ·LED是被完全的封装在环氧树脂里面，它比灯泡和荧光灯管 都坚固。 ▣ 可控性强 alibaba.com.cn ·可以实现各种颜色的变化
体积小 • LED是一块很小的晶片被封装在环氧树脂里面，所以它非常 小，非常轻。 耗电量低 • LED耗电非常低，一般来说LED的工作电压是2-3.6V。它消耗 的电不超过0.1W。 使用寿命长 • 在恰当的电流和电压下，LED的使用寿命可达10万小时。 高亮度、低热量 • 比HID或白炽灯更少的热辐射。 环保 • LED由无毒材料作成，不像荧光灯含水银会造成污染，同时 LED也可以回收再利用。 坚固耐用 • LED是被完全的封装在环氧树脂里面，它比灯泡和荧光灯管 都坚固。 可控性强 • 可以实现各种颜色的变化 3.1 电光源

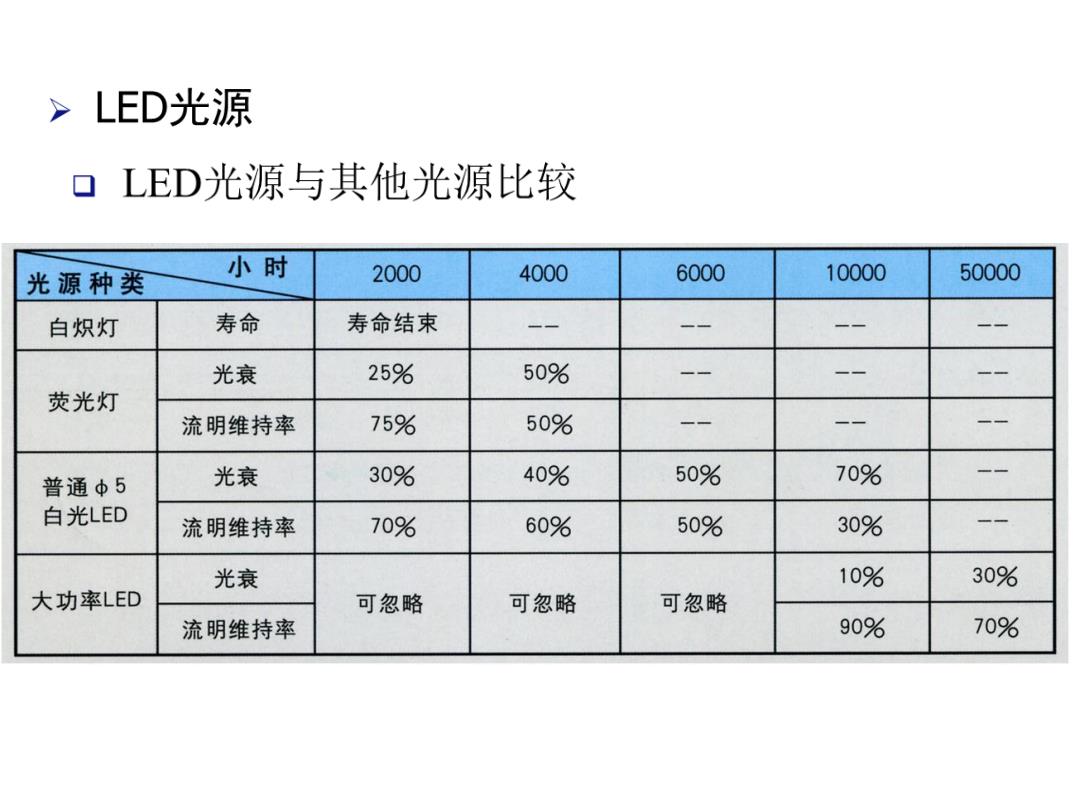

>LED光源 口LED光源与其他光源比较 光源种类 小时 2000 4000 6000 10000 50000 白炽灯 寿命 寿命结束 -- -- 光衰 25% 50% 荧光灯 流明维持率 75% 50% -- -- 普通中5 光衰 30% 40% 50% 70% 白光LED 流明维持率 70% 60% 50% 30% 一一 光衰 10% 30% 大功率LED 可忽略 可忽略 可忽略 流明维持率 90% 70%

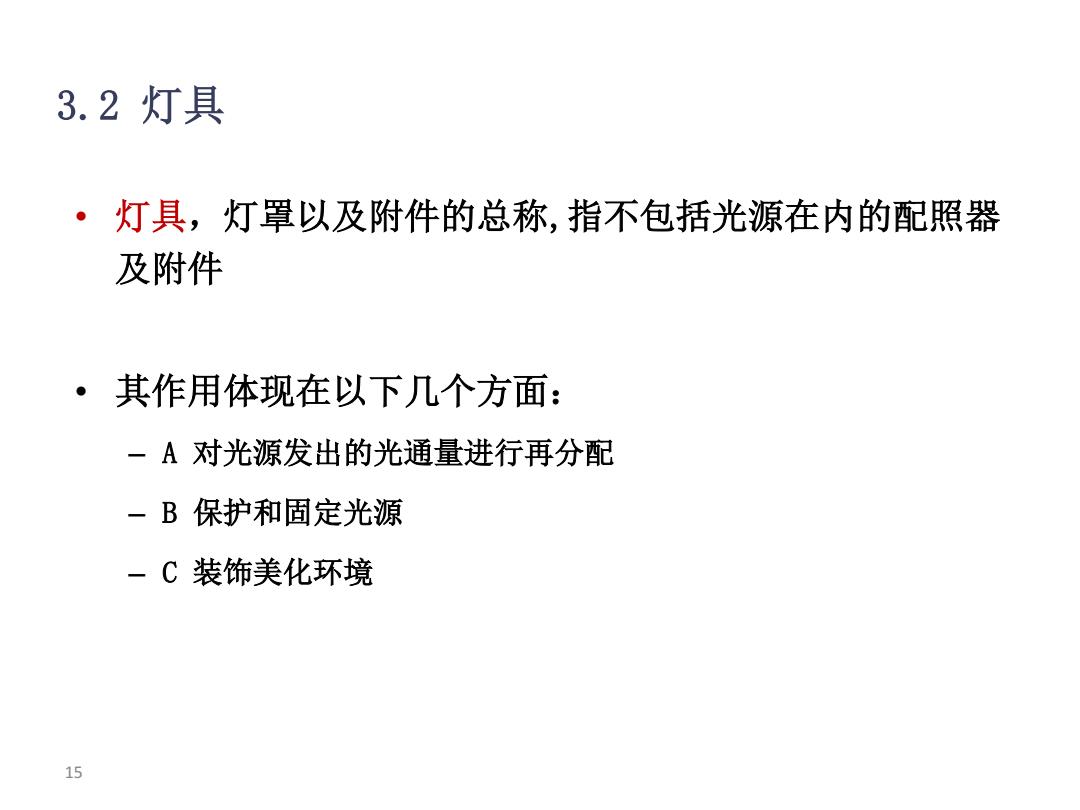

3.2灯具 ·灯具，灯罩以及附件的总称，指不包括光源在内的配照器 及附件 ·其作用体现在以下几个方面： 一A对光源发出的光通量进行再分配 一B保护和固定光源 一C装饰美化环境 15
15 • 灯具，灯罩以及附件的总称,指不包括光源在内的配照器 及附件 • 其作用体现在以下几个方面： – A 对光源发出的光通量进行再分配 – B 保护和固定光源 – C 装饰美化环境 3.2 灯具

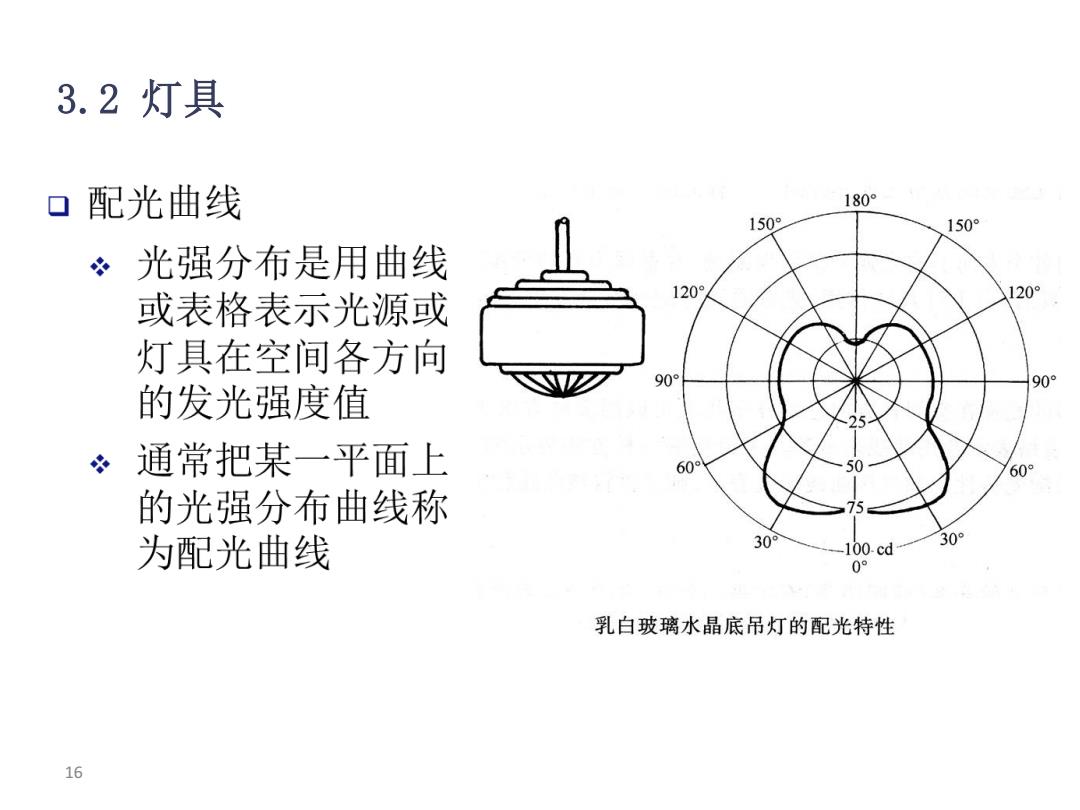

3.2灯具 口配光曲线 180° 150° 150° 光强分布是用曲线 或表格表示光源或 120° 120° 灯具在空间各方向 90° 90° 的发光强度值 必 通常把某一平面上 60° 0 60° 的光强分布曲线称 为配光曲线 30° 100.cd 30° 0° 乳白玻璃水晶底吊灯的配光特性 16
16 3.2 灯具
