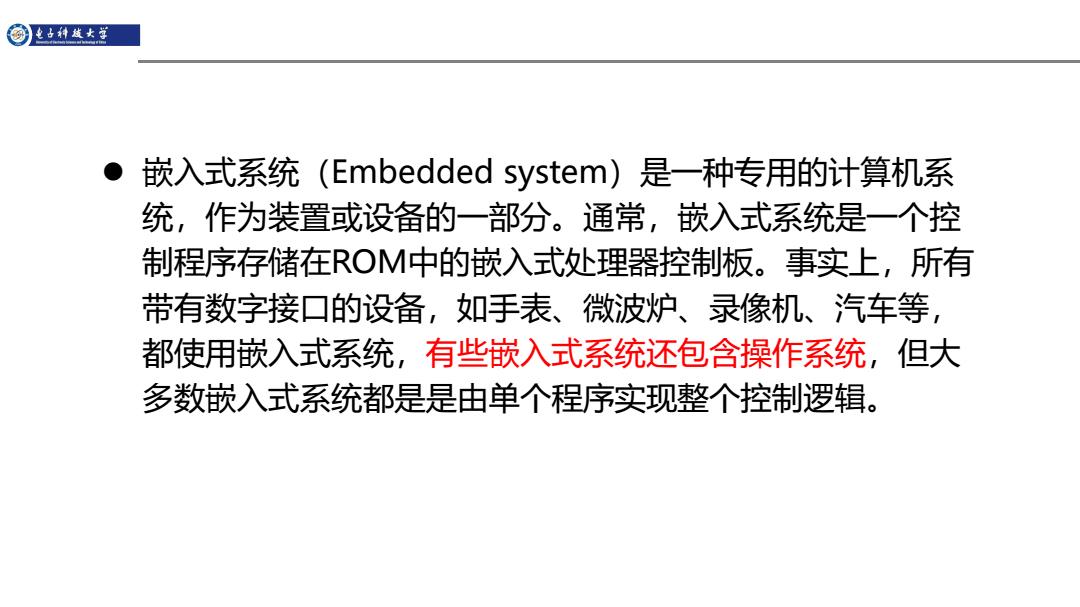

@种效大学 嵌入式系统(Embedded system)是一种专用的计算机系 统，作为装置或设备的一部分。通常，嵌入式系统是一个控 制程序存储在ROM中的嵌入式处理器控制板。事实上，所有 带有数字接口的设备，如手表、微波炉、录像机、汽车等， 都使用嵌入式系统，有些嵌入式系统还包含操作系统，但大 多数嵌入式系统都是是由单个程序实现整个控制逻辑：
l 嵌入式系统（Embedded system）是一种专用的计算机系 统，作为装置或设备的一部分。通常，嵌入式系统是一个控 制程序存储在ROM中的嵌入式处理器控制板。事实上，所有 带有数字接口的设备，如手表、微波炉、录像机、汽车等， 都使用嵌入式系统，有些嵌入式系统还包含操作系统，但大 多数嵌入式系统都是是由单个程序实现整个控制逻辑

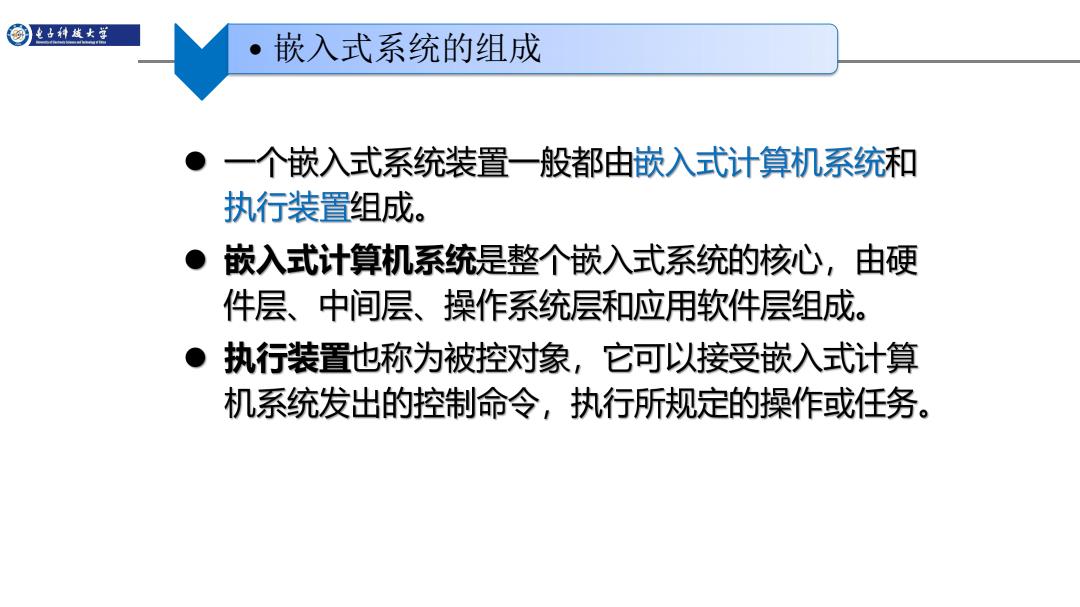

@女种做女学 嵌入式系统的组成 一个嵌入式系统装置一般都由嵌入式计算机系统和 执行装置组成。 ●嵌入式计算机系统是整个嵌入式系统的核心，由硬 件层、中间层、操作系统层和应用软件层组成。 。执行装置也称为被控对象，它可以接受嵌入式计算 机系统发出的控制命令，执行所规定的操作或任务
• 嵌入式系统的组成

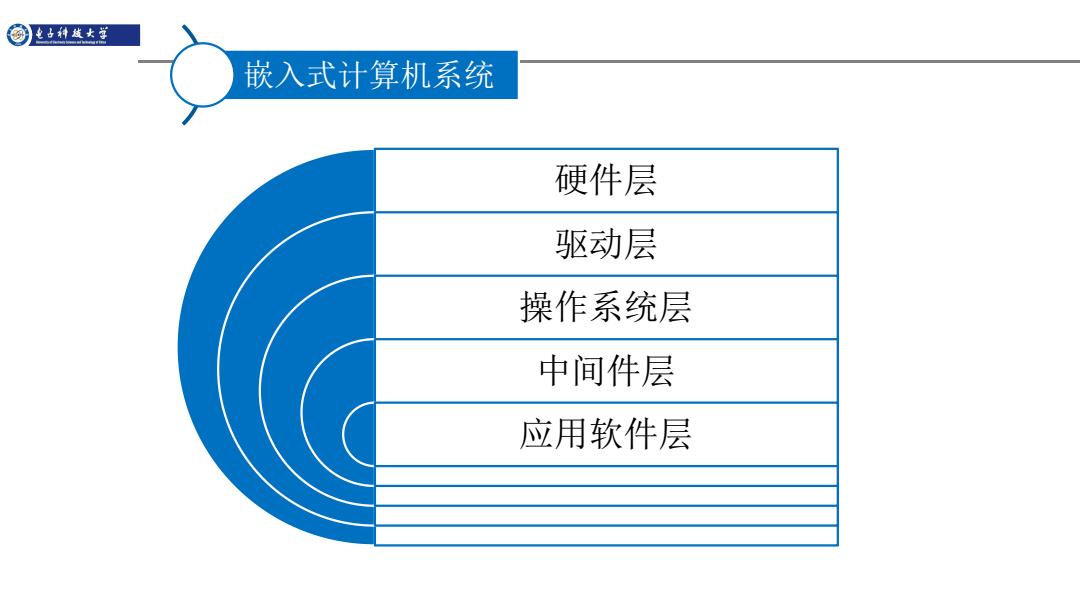

@也女种效女学 嵌入式计算机系统 硬件层 驱动层 操作系统层 中间件层 应用软件层
嵌入式计算机系统 硬件层 驱动层 操作系统层 中间件层 应用软件层

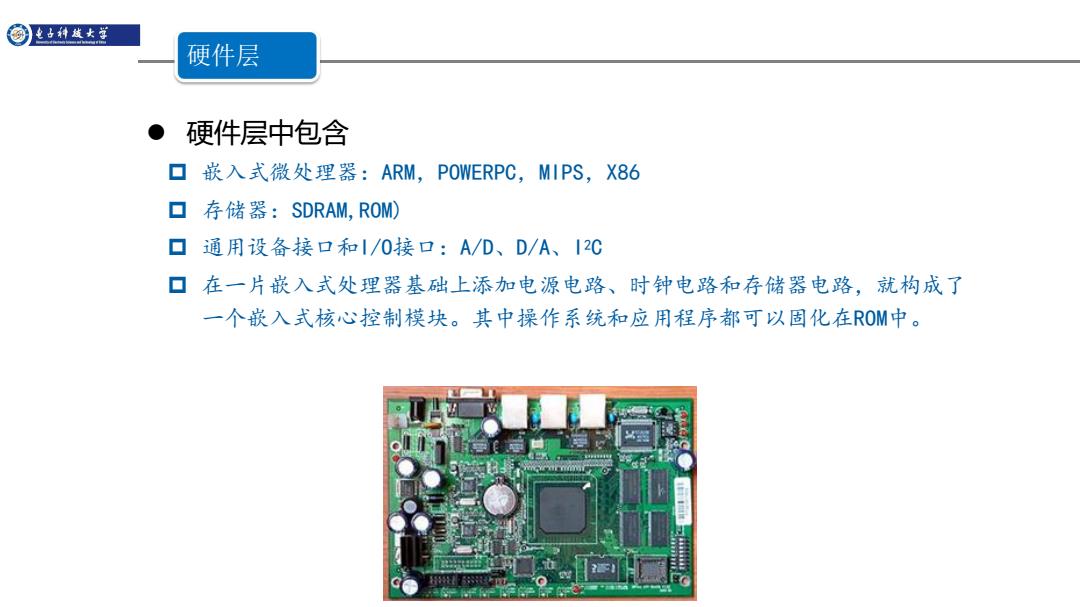

@电古种植女学 硬件层 ●硬件层中包含 口嵌入式微处理器：ARM,POWERPC,MIPS,X86 ▣存储器：SDRAM,ROM) ▣通用设备接口和l/0接口：A/D、D/A、12C 口在一片嵌入式处理器基础上添加电源电路、时钟电路和存储器电路，就构成了 一个嵌入式核心控制模块。其中操作系统和应用程序都可以固化在R0M中
硬件层 l 硬件层中包含 p 嵌入式微处理器：ARM，POWERPC，MIPS，X86 p 存储器：SDRAM,ROM) p 通用设备接口和I/O接口：A/D、D/A、I2C p 在一片嵌入式处理器基础上添加电源电路、时钟电路和存储器电路，就构成了 一个嵌入式核心控制模块。其中操作系统和应用程序都可以固化在ROM中

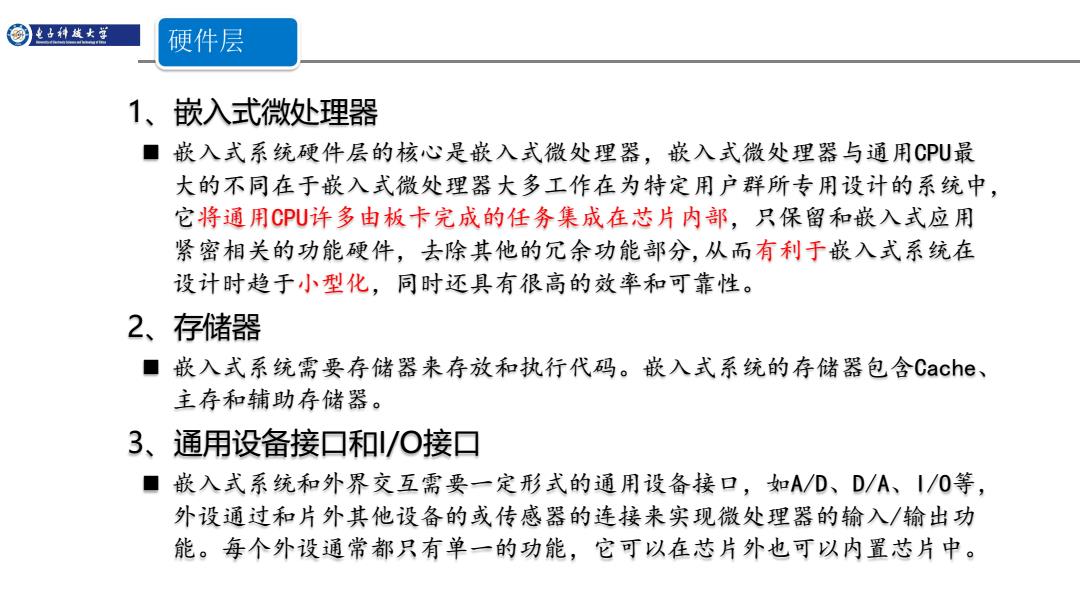

@女种效女学 硬件层 1、嵌入式微处理器 ■嵌入式系统硬件层的核心是嵌入式微处理器，嵌入式微处理器与通用CU最 大的不同在于嵌入式微处理器大多工作在为特定用户群所专用设计的系统中， 它将通用CU许多由板卡完成的任务集成在芯片内部，只保留和嵌入式应用 紧密相关的功能硬件，去除其他的冗余功能部分，从而有利于嵌入式系统在 设计时趋于小型化，同时还具有很高的效率和可靠性。 2、存储器 ■嵌入式系统需要存储器来存放和执行代码。嵌入式系统的存储器包含Cache、 主存和辅助存储器。 3、通用设备接口和/O接口 ■嵌入式系统和外界交互需要一定形式的通用设备接口，如A/D、D/A、I0等， 外设通过和片外其他设备的或传感器的连接来实现微处理器的输入/输出功 能。每个外设通常都只有单一的功能，它可以在芯片外也可以内置芯片中
1、嵌入式微处理器 n 嵌入式系统硬件层的核心是嵌入式微处理器，嵌入式微处理器与通用CPU最 大的不同在于嵌入式微处理器大多工作在为特定用户群所专用设计的系统中， 它将通用CPU许多由板卡完成的任务集成在芯片内部，只保留和嵌入式应用 紧密相关的功能硬件，去除其他的冗余功能部分,从而有利于嵌入式系统在 设计时趋于小型化，同时还具有很高的效率和可靠性。 2、存储器 n 嵌入式系统需要存储器来存放和执行代码。嵌入式系统的存储器包含Cache、 主存和辅助存储器。 3、通用设备接口和I/O接口 n 嵌入式系统和外界交互需要一定形式的通用设备接口，如A/D、D/A、I/O等， 外设通过和片外其他设备的或传感器的连接来实现微处理器的输入/输出功 能。每个外设通常都只有单一的功能，它可以在芯片外也可以内置芯片中
