4.1.5冷却系 作用：把受热机 件的热量散到大气 中去，保证发动机 在正常温度下工作。 组成：水泵、散 热器、水套、风扇 10 等。 大音纤上clotin时 2024/10/7 16
2024/10/7 16 作用：把受热机 件的热量散到大气 中去，保证发动机 在正常温度下工作。 组成：水泵、散 热器、水套、风扇 等。 4.1.5 冷却系
4.1.6润滑系 作用：将润滑油供给 作相对运动的零件以减 少它们之间的摩擦阻力， 减轻机件的磨损，并部 分地冷却摩擦零件，清 专六 洗摩擦表面。 组成：机油泵、集滤 器、润滑油道、机油滤 清器等。 2024/10/7 17
2024/10/7 17 作用：将润滑油供给 作相对运动的零件以减 少它们之间的摩擦阻力， 减轻机件的磨损，并部 分地冷却摩擦零件，清 洗摩擦表面。 组成：机油泵、集滤 器、润滑油道、机油滤 清器等。 4.1.6 润滑系
4.1.7起动系 作用：使静止的发 动机起动，并转入 自行运转状态 组成：起动机及附 属装置 起动机 2024/10/7 18
2024/10/7 18 4.1.7 起动系 作用：使静止的发 动机起动，并转入 自行运转状态 组成：起动机及附 属装置
4.2四冲程汽油发动机工作原理 要求： 掌握有关术语 掌握基本工作原理 RESTRURANT 2024/10/7
2024/10/7 19 4.2 四冲程汽油发动机工作原理 要求： • 掌握有关术语 • 掌握基本工作原理

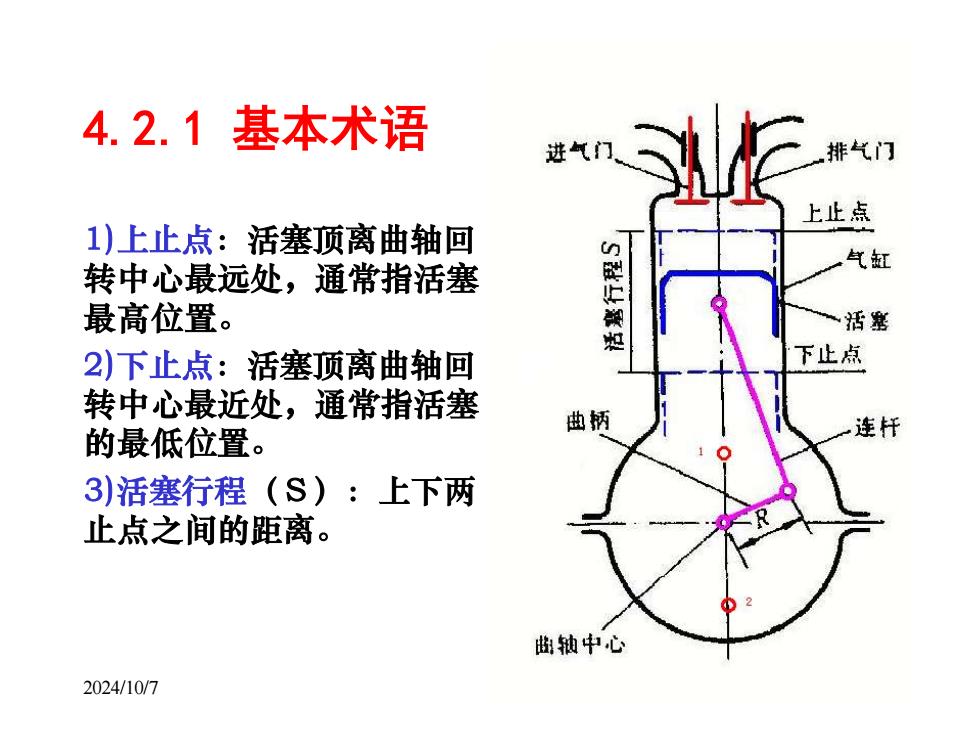

4.2.1基本术语 排气门 上止点 1)上止点：活塞顶离曲轴回 气缸 转中心最远处，通常指活塞 最高位置。 活塞 烟 2)下止点：活塞顶离曲轴回 下止点 转中心最近处，通常指活塞 曲柄 的最低位置。 连杆 3)活塞行程（S)：上下两 止点之间的距离。 曲轴中心 2024/10/7
2024/10/7 20 1)上止点：活塞顶离曲轴回 转中心最远处，通常指活塞 最高位置。 2)下止点：活塞顶离曲轴回 转中心最近处，通常指活塞 的最低位置。 3)活塞行程（Ｓ）：上下两 止点之间的距离。 4.2.1 基本术语
