3、汽车行驶的基本原理 汽车正常情况下的状态： 当∑F=F时，剩余驱动力为0，汽车将匀速行驶； 当∑F<F时，汽车将加速行驶； 当∑F>F,时，汽车将减速直至停车。 问题：是否汽车驱动力足够大 就一定能正常行驶？ 2024/10/7 6
2024/10/7 6 3、汽车行驶的基本原理 汽车正常情况下的状态： 当∑F＝ Ft 时，剩余驱动力为0，汽车将匀速行驶； 当∑F< Ft时，汽车将加速行驶； 当∑F> Ft时，汽车将减速直至停车。 问题：是否汽车驱动力足够大 就一定能正常行驶？
3、汽车行驶的基本原理 附着力：路面对驱动轮切向反力的极限值 F。=.Φ 附着系数：取决于路面状 况、轮胎气压和花纹等。 般由试验决定。 驱动轮对路面的垂 直作用力或路面给 驱动轮的法向反力 因此，汽车正常行驶应满足的条件： ∑F≤F≤FΨ 2024/10/7 7
2024/10/7 7 3、汽车行驶的基本原理 附着力：路面对驱动轮切向反力的极限值 Fψ =Ｚ.φ 驱动轮对路面的垂 直作用力或路面给 驱动轮的法向反力 附着系数：取决于路面状 况、轮胎气压和花纹等。 一般由试验决定。 因此，汽车正常行驶应满足的条件： F≤Ft ≤ F

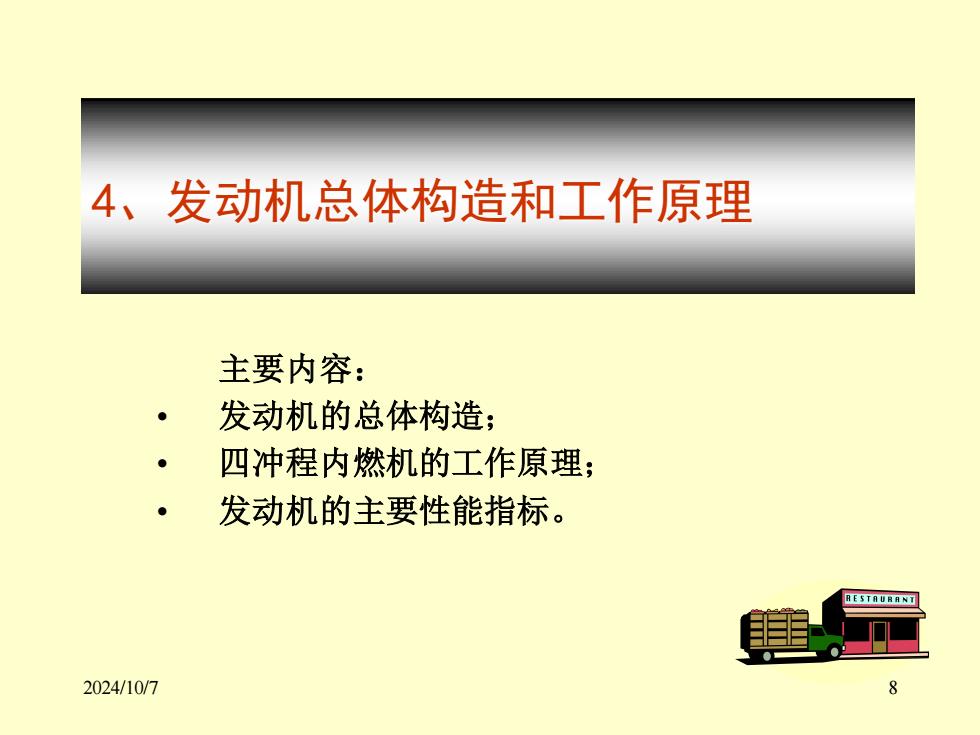

4、发动机总体构造和工作原理 主要内容： 发动机的总体构造； 四冲程内燃机的工作原理； 发动机的主要性能指标。 2024/10/7 8
2024/10/7 8 4、发动机总体构造和工作原理 主要内容： • 发动机的总体构造； • 四冲程内燃机的工作原理； • 发动机的主要性能指标
汽油发动机外观图 202411U/1 9
2024/10/7 9 汽油发动机外观图
东风柴油发动机外观图 3 504 2-%20吼距600与 曲袖中心线对标 风魔中心线 曲轴中心线 453 4-12 50.5 。450G前叠量安装孔→ 184 770 639 1281.5 2024/10/7 10
2024/10/7 10 东风柴油发动机外观图
