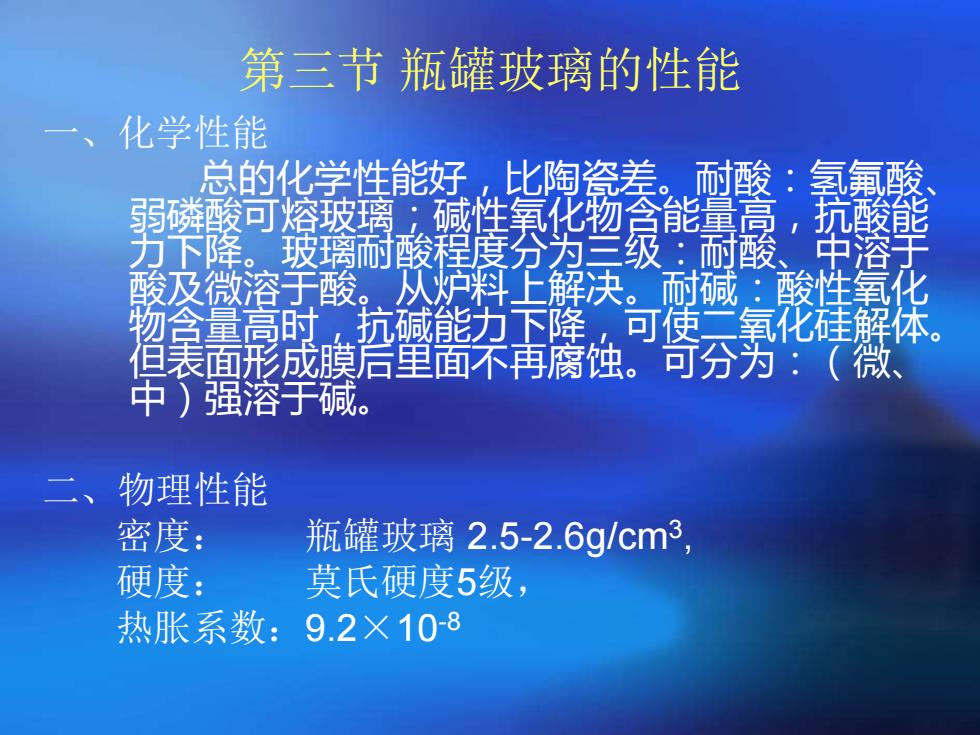

第三节 瓶罐玻璃的性能 一、化学性能 总的化学性能好，比陶瓷差。耐酸：氢氟酸、 弱磷酸可熔玻璃；碱性氧化物含能量高，抗酸能 力下降。玻璃耐酸程度分为三级：耐酸、中溶于 酸及微溶于酸。从炉料上解决。耐碱：酸性氧化 物含量高时，抗碱能力下降，可使二氧化硅解体。 但表面形成膜后里面不再腐蚀。可分为：（微、 中）强溶于碱。 二、物理性能 密度： 瓶罐玻璃 2.5-2.6g/cm3 , 硬度： 莫氏硬度5级， 热胀系数：9.2×10-8
第三节 瓶罐玻璃的性能 一、化学性能 总的化学性能好，比陶瓷差。耐酸：氢氟酸、 弱磷酸可熔玻璃；碱性氧化物含能量高，抗酸能 力下降。玻璃耐酸程度分为三级：耐酸、中溶于 酸及微溶于酸。从炉料上解决。耐碱：酸性氧化 物含量高时，抗碱能力下降，可使二氧化硅解体。 但表面形成膜后里面不再腐蚀。可分为：（微、 中）强溶于碱。 二、物理性能 密度： 瓶罐玻璃 2.5-2.6g/cm3 , 硬度： 莫氏硬度5级， 热胀系数：9.2×10-8

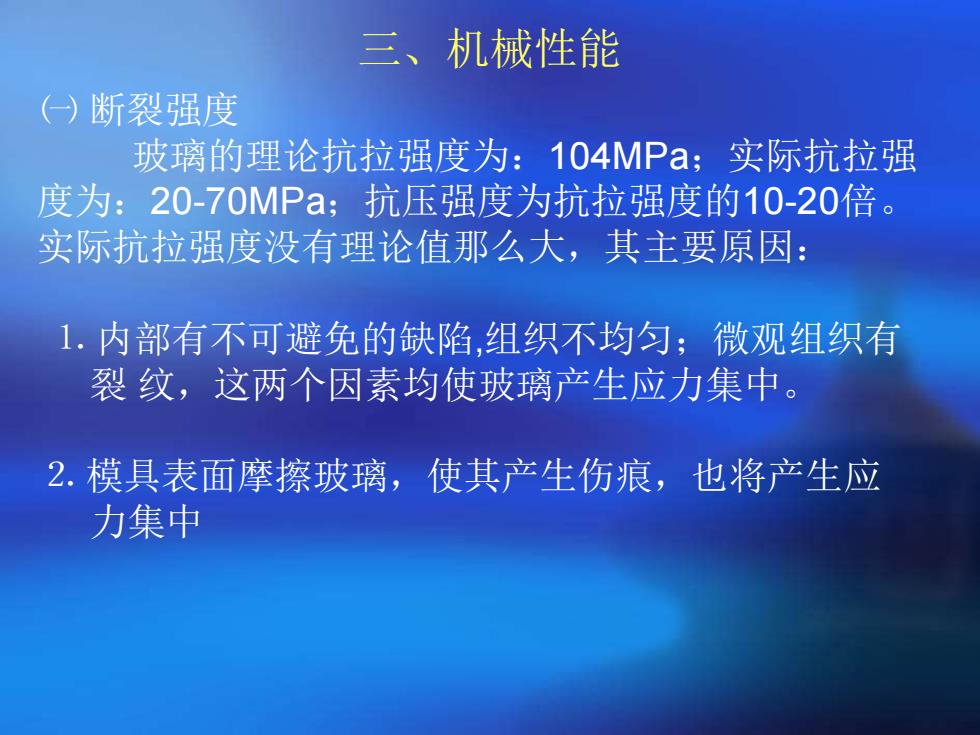

三、机械性能 ㈠ 断裂强度 玻璃的理论抗拉强度为：104MPa；实际抗拉强 度为：20-70MPa；抗压强度为抗拉强度的10-20倍。 实际抗拉强度没有理论值那么大，其主要原因： ⒈ 内部有不可避免的缺陷,组织不均匀；微观组织有 裂 纹，这两个因素均使玻璃产生应力集中。 ⒉ 模具表面摩擦玻璃，使其产生伤痕，也将产生应 力集中
三、机械性能 ㈠ 断裂强度 玻璃的理论抗拉强度为：104MPa；实际抗拉强 度为：20-70MPa；抗压强度为抗拉强度的10-20倍。 实际抗拉强度没有理论值那么大，其主要原因： ⒈ 内部有不可避免的缺陷,组织不均匀；微观组织有 裂 纹，这两个因素均使玻璃产生应力集中。 ⒉ 模具表面摩擦玻璃，使其产生伤痕，也将产生应 力集中

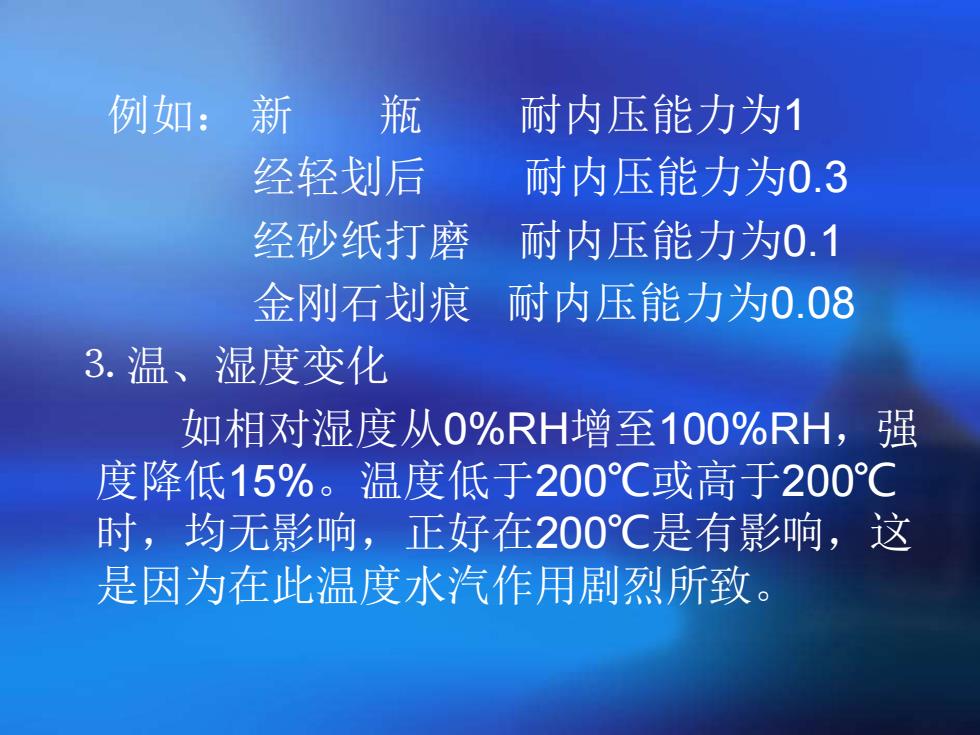

例如： 新 瓶 耐内压能力为1 经轻划后 耐内压能力为0.3 经砂纸打磨 耐内压能力为0.1 金刚石划痕 耐内压能力为0.08 ⒊ 温、湿度变化 如相对湿度从0%RH增至100%RH，强 度降低15%。温度低于200℃或高于200℃ 时，均无影响，正好在200℃是有影响，这 是因为在此温度水汽作用剧烈所致
例如： 新 瓶 耐内压能力为1 经轻划后 耐内压能力为0.3 经砂纸打磨 耐内压能力为0.1 金刚石划痕 耐内压能力为0.08 ⒊ 温、湿度变化 如相对湿度从0%RH增至100%RH，强 度降低15%。温度低于200℃或高于200℃ 时，均无影响，正好在200℃是有影响，这 是因为在此温度水汽作用剧烈所致

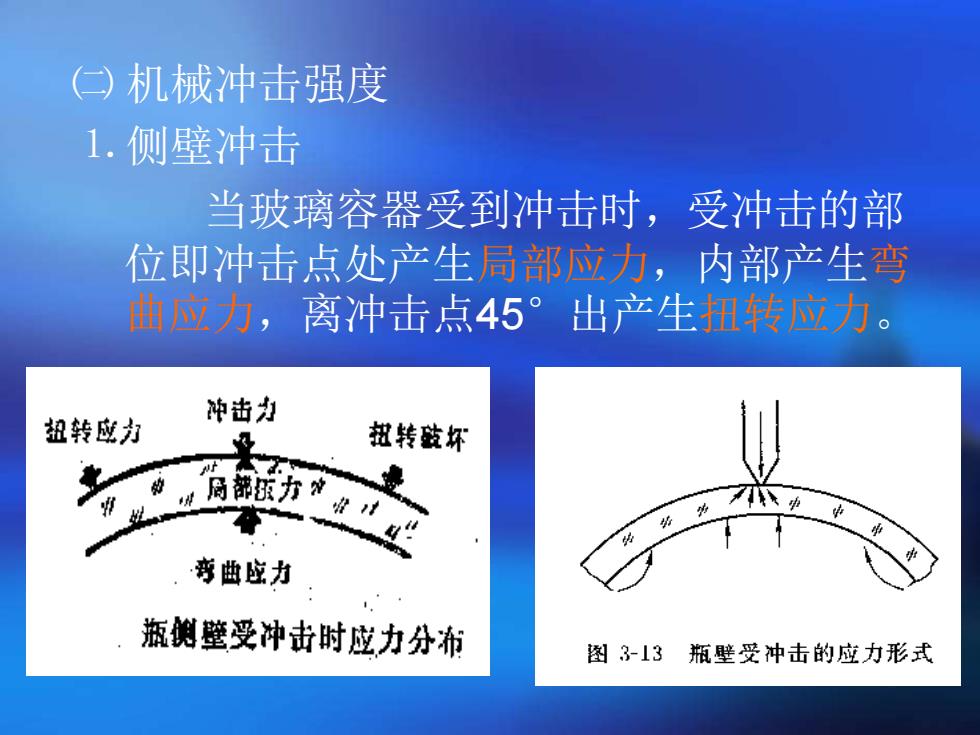

㈡ 机械冲击强度 ⒈ 侧壁冲击 当玻璃容器受到冲击时，受冲击的部 位即冲击点处产生局部应力，内部产生弯 曲应力，离冲击点45°出产生扭转应力
㈡ 机械冲击强度 ⒈ 侧壁冲击 当玻璃容器受到冲击时，受冲击的部 位即冲击点处产生局部应力，内部产生弯 曲应力，离冲击点45°出产生扭转应力

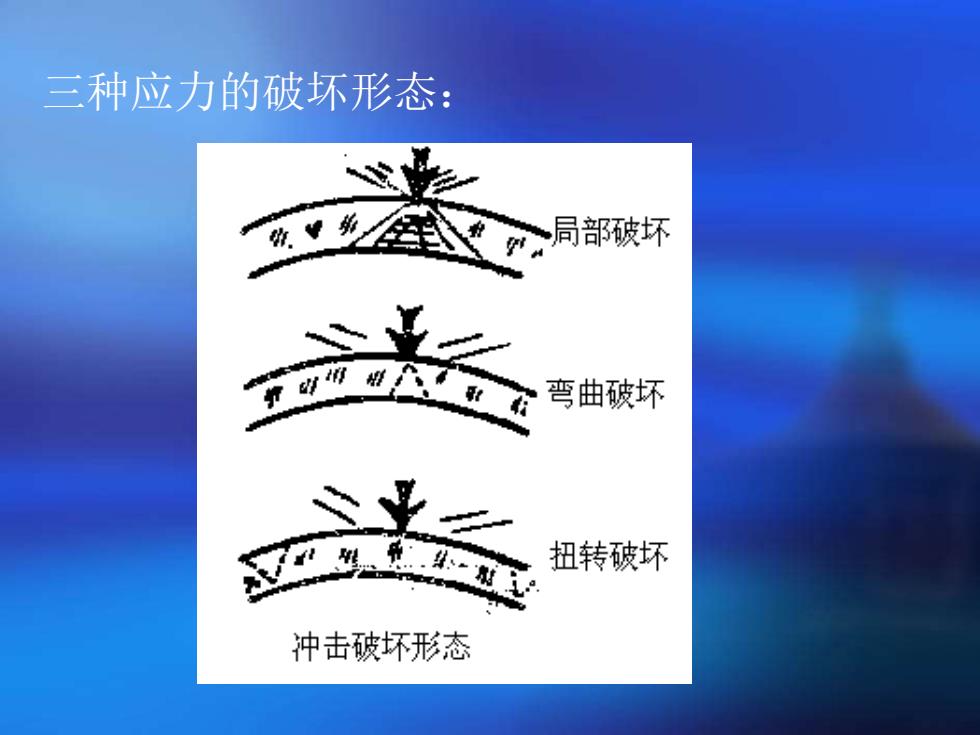

三种应力的破坏形态：
三种应力的破坏形态：
