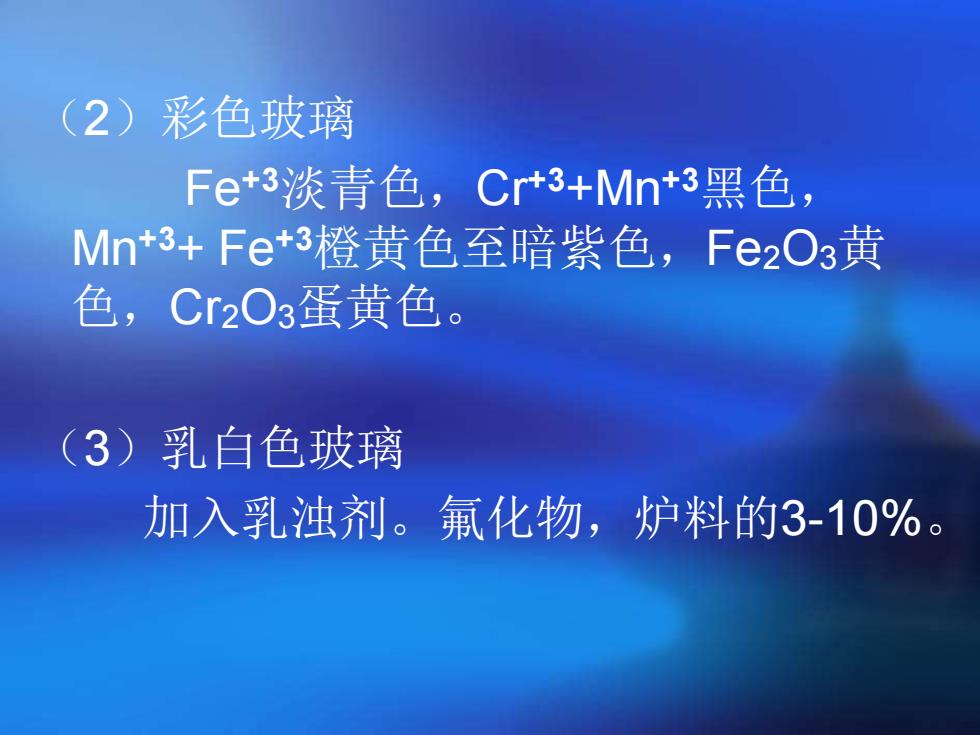

（2）彩色玻璃 Fe+3淡青色，Cr+3+Mn+3黑色， Mn+3+ Fe+3橙黄色至暗紫色，Fe2O3黄 色，Cr2O3蛋黄色。 （3）乳白色玻璃 加入乳浊剂。氟化物，炉料的3-10%
（2）彩色玻璃 Fe+3淡青色，Cr+3+Mn+3黑色， Mn+3+ Fe+3橙黄色至暗紫色，Fe2O3黄 色，Cr2O3蛋黄色。 （3）乳白色玻璃 加入乳浊剂。氟化物，炉料的3-10%

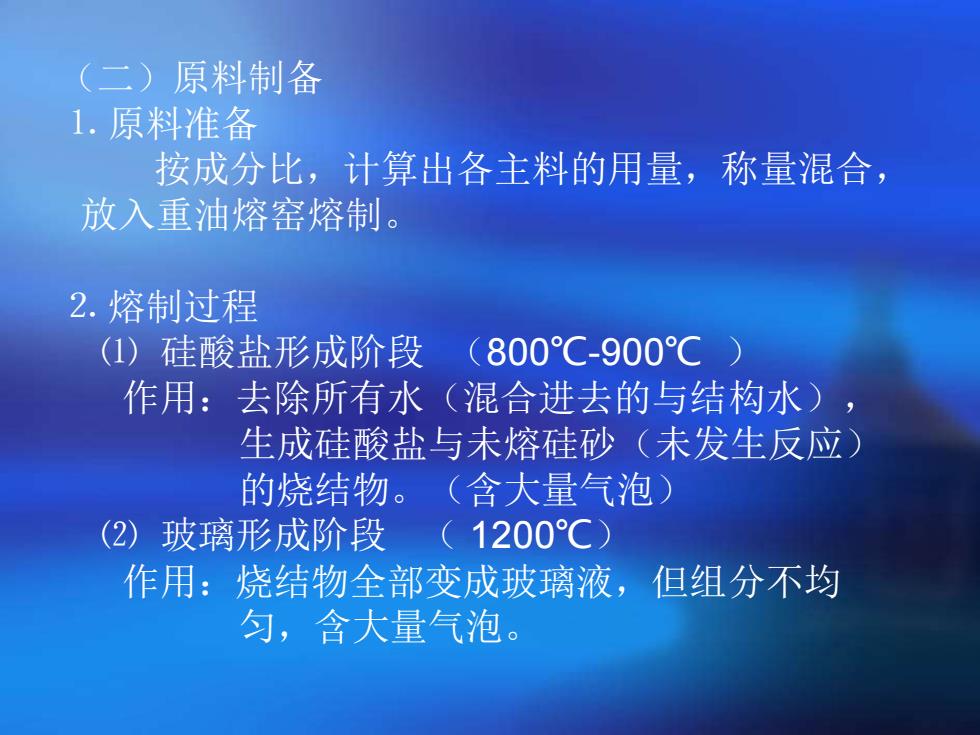

（二）原料制备 ⒈ 原料准备 按成分比，计算出各主料的用量，称量混合， 放入重油熔窑熔制。 ⒉ 熔制过程 ⑴ 硅酸盐形成阶段 （800℃-900℃ ） 作用：去除所有水（混合进去的与结构水）， 生成硅酸盐与未熔硅砂（未发生反应） 的烧结物。（含大量气泡） ⑵ 玻璃形成阶段 （ 1200℃） 作用：烧结物全部变成玻璃液，但组分不均 匀，含大量气泡
（二）原料制备 ⒈ 原料准备 按成分比，计算出各主料的用量，称量混合， 放入重油熔窑熔制。 ⒉ 熔制过程 ⑴ 硅酸盐形成阶段 （800℃-900℃ ） 作用：去除所有水（混合进去的与结构水）， 生成硅酸盐与未熔硅砂（未发生反应） 的烧结物。（含大量气泡） ⑵ 玻璃形成阶段 （ 1200℃） 作用：烧结物全部变成玻璃液，但组分不均 匀，含大量气泡

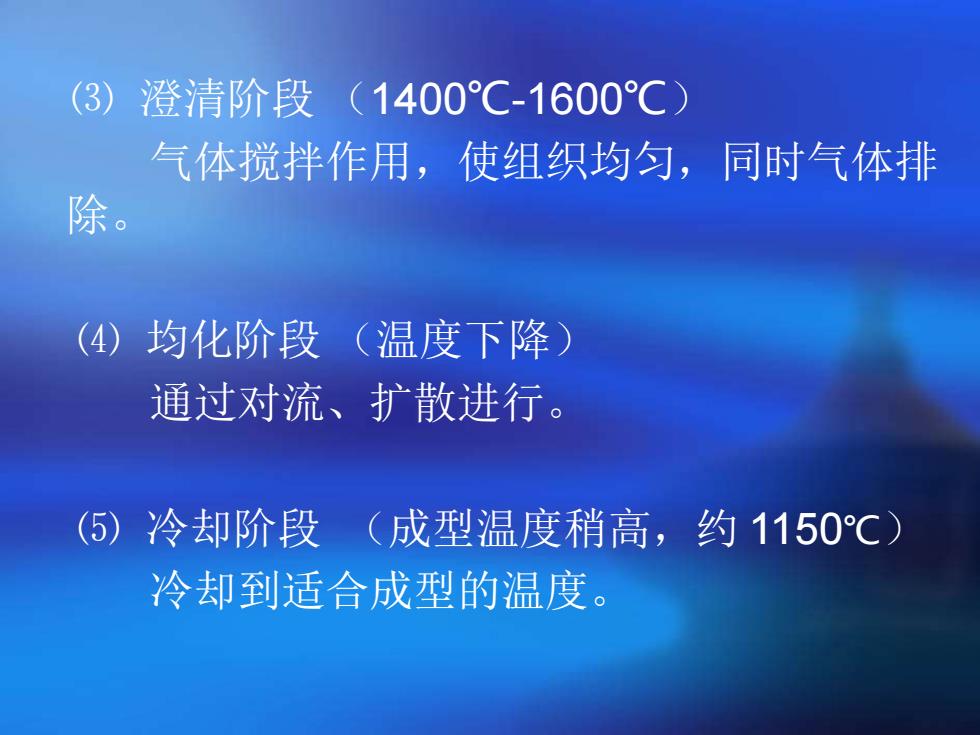

⑶ 澄清阶段 （1400℃-1600℃） 气体搅拌作用，使组织均匀，同时气体排 除。 ⑷ 均化阶段 （温度下降） 通过对流、扩散进行。 ⑸ 冷却阶段 （成型温度稍高，约 1150℃） 冷却到适合成型的温度
⑶ 澄清阶段 （1400℃-1600℃） 气体搅拌作用，使组织均匀，同时气体排 除。 ⑷ 均化阶段 （温度下降） 通过对流、扩散进行。 ⑸ 冷却阶段 （成型温度稍高，约 1150℃） 冷却到适合成型的温度

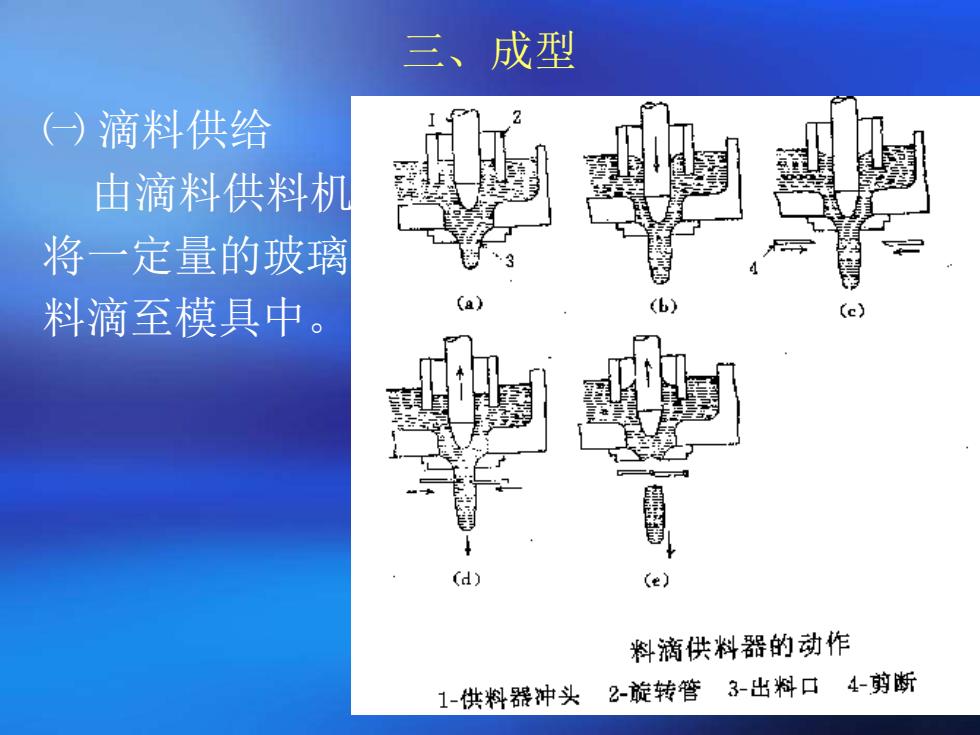

三、成型 ㈠ 滴料供给 由滴料供料机 将一定量的玻璃 料滴至模具中
三、成型 ㈠ 滴料供给 由滴料供料机 将一定量的玻璃 料滴至模具中

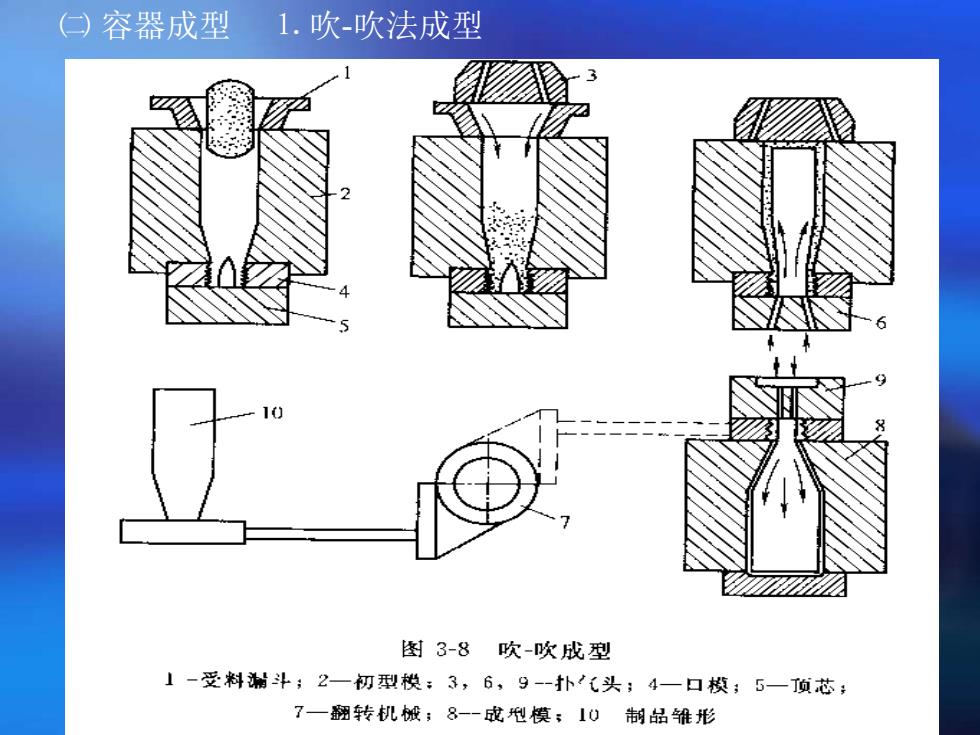

㈡ 容器成型 ⒈ 吹-吹法成型
㈡ 容器成型 ⒈ 吹-吹法成型
