图10.44QPSK调制解调方框图 LPF 串/并 信号 cosof 输入 变换 映射 功放 LPF LPF 取样 判决 已调 中频 信号 BPF 延迟TB 并/串 相位π/2 LPF 取样 判决

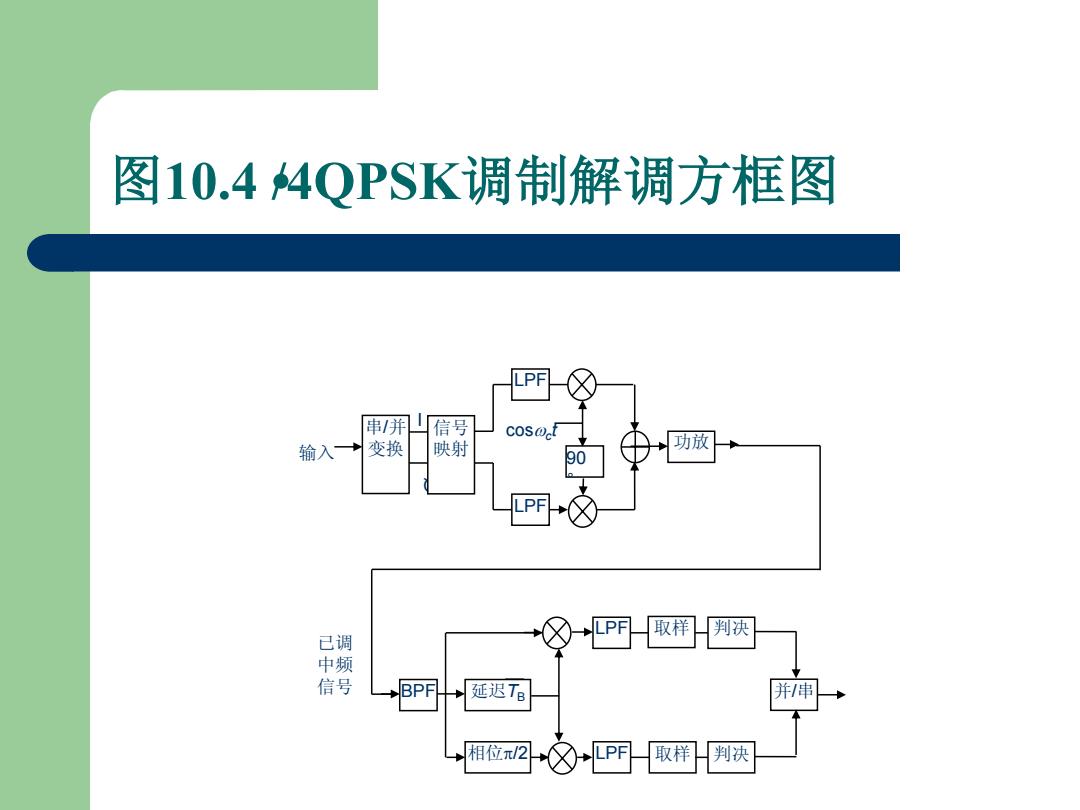

图10.4 •/4QPSK调制解调方框图 Q 信号 映射 功放 LPF LPF 90 ° 串/并 变换 I BPF 并/串 取样 取样 判决 判决 延迟TB 相位/2 LPF LPF 已调 中频 信号 输入 cosc t
10.2高斯最小频移键控 10.2.1最小频移键控MSK)原理 10.2.2高斯最小频移键控
10.2 高斯最小频移键控 10.2.1 最小频移键控(MSK)原理 10.2.2 高斯最小频移键控
10.2.1 最小频移键控MSK)原理 MSK是一种 二进制连续相位的频移键控 (CP2FSK)。或者说它是调频指数为0.5的连续 相位2FSK。MSK是一种高效调制方法，特别 适合于移动无线通信系统中使用，它有很多好 的特性，例如恒定包络，频谱利用率高，误比 特率低和自同步性能。下面从MSK信号和 MSK调制、解调两方面简单介绍MSK的原理 。 1.MSK信号 MSK信号功率谱密度图如图10.5所示。 2.MSK的调制与解调
10.2.1 最小频移键控(MSK)原理 MSK是一种二进制连续相位的频移键控 (CP2FSK)。或者说它是调频指数为0.5的连续 相位2FSK。MSK是一种高效调制方法，特别 适合于移动无线通信系统中使用，它有很多好 的特性，例如恒定包络，频谱利用率高，误比 特率低和自同步性能。下面从MSK信号和 MSK调制、解调两方面简单介绍MSK的原理。 1. MSK信号 MSK信号功率谱密度图如 图10.5所示。 2. MSK的调制与解调
