(b)(a)氯化钠的平面结构图（a)及其导出的平面点阵(b)和平面网格(c)
(a) (b) (c) 氯化钠的平面结构图(a)及其导出的平面点阵(b)和平面网格(c)
二、空间格子的要素空间格子要素包括结点、行列、面网和平行六面体★结点：空间格子中的点，代表具体晶体结构中的相当点。本身不代表任何质点，只具几何意义。★行列：任意两结点的连线。在空间格子中有无数个不同方向的行列。结点间距：行列中相邻结点之间的距离。同一行列或彼此平行的行列结点间距相等。不平行的行列结点间距可等可不等
二、空间格子的要素： 空间格子要素包括结点、行列、面网和平行六面体 ★结点: 空间格子中的点，代表具体晶体结构中的相当点。 本身不代表任何质点，只具几何意义。 ★行列: 任意两结点的连线。在空间格子中有无数个不同方 向的行列。 结点间距：行列中相邻结点之间 的距 离。 同一行列或彼此平行的行列结点间 距相等。 不平行的行列结点间距可等可不等

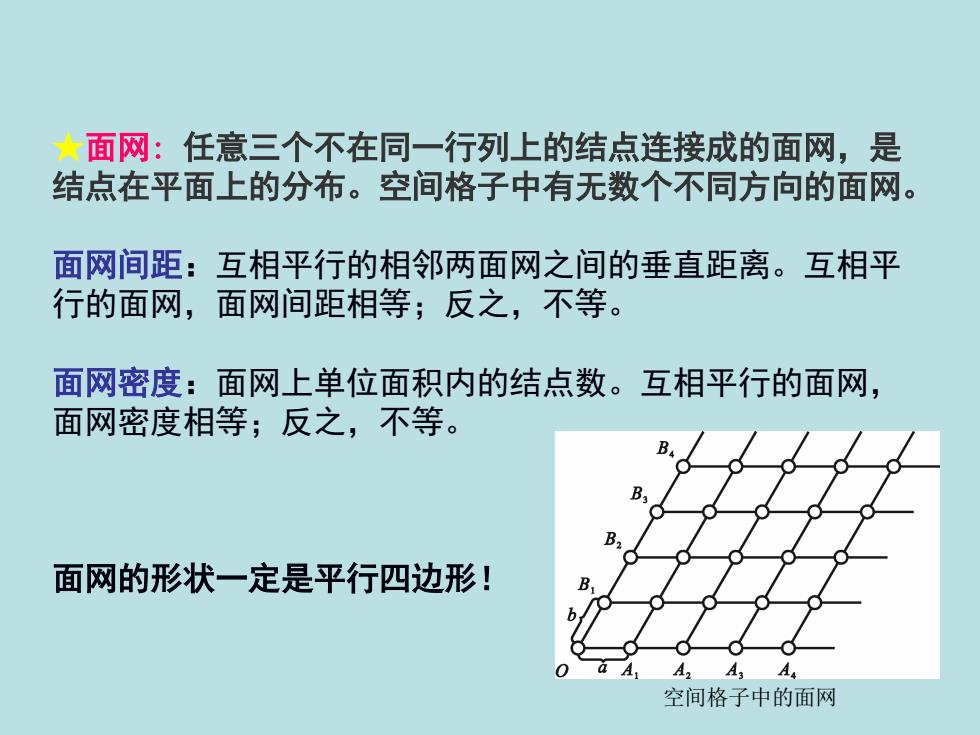

★面网：任意三个不在同一行列上的结点连接成的面网，是结点在平面上的分布。空间格子中有无数个不同方向的面网面网间距：互相平行的相邻两面网之间的垂直距离。互相平行的面网，面网间距相等；反之，不等。面网密度：面网上单位面积内的结点数。互相平行的面网，面网密度相等；反之，不等。BB面网的形状一定是平行四边形！B0AA3A空间格子中的面网
★面网: 任意三个不在同一行列上的结点连接成的面网，是 结点在平面上的分布。空间格子中有无数个不同方向的面网。 面网间距：互相平行的相邻两面网之间的垂直距离。互相平 行的面网，面网间距相等；反之，不等。 面网密度：面网上单位面积内的结点数。互相平行的面网， 面网密度相等；反之，不等。 面网的形状一定是平行四边形！ 空间格子中的面网
面网间距与面网密度的关系：1面网AA间距d面网间距依次减小面网密度也面网BB间距d是依次减小的面网CC间距d3所以：面网密度与面网间距成正比。面网DD间距d4
面网AA’间距d1 面网BB’间距d2 面网CC’间距d3 面网DD’间距d4 面网间距依次减小,面网密度也 是依次减小的. 所以: 面网密度与面网间距成正 比. 面网间距与 面网密度的关系：
★平行六面体：结点在三维空间形成的最小重复单位。其形状和大小一一由a，b，c；α，β，Y 确定，分别称为轴长，轴角，合称晶胞参数。空间格子可看成是平行六面体在三维空间平行、无间隙地重复堆砌而成。?平行六面体对应的实际晶体中相应的范围叫晶胞金红石结构.aviNaCI晶金红石晶胞
★平行六面体: 结点在三维空间形成的最小重复单位 。 其形状和大小——由 a, b, c; α,β,γ 确定，分别称为 轴长，轴角，合称晶胞参数 。 空间格子可看成是平行六面体在三维空间平行、无间隙地 重复堆砌而成。 a b c 平行六面体对应的实际晶体 中相应的范围叫晶胞。 NaCl晶 胞 金红石晶胞
