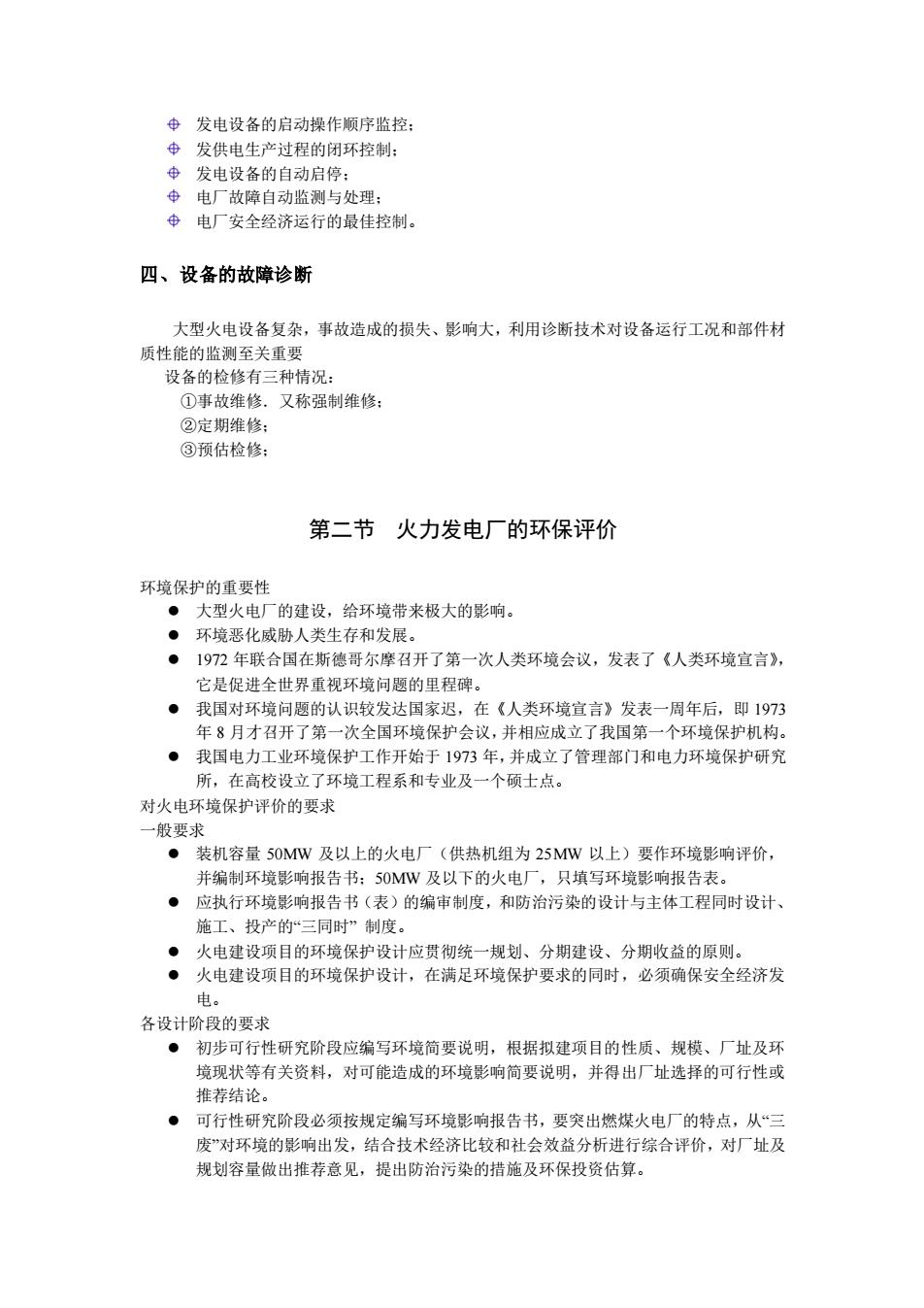

中发电设备的启动操作顺序监控： 中发供电生产过程的闭环控制： 发电设备的 动启停 电厂故障自动监测与处理 Φ电厂安全经济运行的最佳控制 四、设备的故障诊断 大型火电设备复杂，事故造成的损失、影响大，利用诊断技术对设备运行工况和部件材 质性能的监测至关重要 设备的检修有三种情况： ①事故维修.又称强制维修： ②定期维修： ③预估检修： 第二节火力发电厂的环保评价 环境保护的重要性 ●大型火电厂的建设，给环境带来极大的影响。 ·环境恶化威胁人类生存和发展。 ·1972年联合国在斯德哥尔摩召开了第一次人类环境会议，发表了《人类环境宜言》， 它是促进全世界重视环境问题的里程碑 ·我国对环境问题的认识较发达国家迟，在《人类环境宜言》发表一周年后，即1973 年8月才召开了第一次全国环境保护会议，并相应成立了我国第一个环境保护机构。 ·我国电力工业环境保护工作开始于1973年，并成立了管理部门和电力环境保护研究 所，在高校设立了环境工程系和专业及一个硕士点。 对火电环境保护评价的要求 一般要水 ●装机容量50MW及以上的火电厂（供热机组为25MW以上）要作环境影响平价， 并编制环境影响报告书：50MW及以下的火电厂，只填写环境影响报告表。 ·应执行环境影响报告书（表）的编审制度，和防治污染的设计与主体工程同时设计 施工、投产的三同时”制度。 ·火电建设项目的环境保护设计应贷彻统一规划、分期建设、分期收益的原则 ●火电建设项目的环境保护设计，在满足环境保护要求的同时，必须确保安全经济发 电。 各设计阶段的要求 ·初步可行性研究阶段应编写环境简要说明，根据拟建项目的性质、规模、厂址及环 墙现状 有关资料，对可能造成的环境影响简要说明，并得出厂址选择的可行性 推荐结论 ·可行性研究阶段必须按规定编写环境影响报告书，要突出燃煤火电厂的特点，从“三 废”对环境的影响出发，结合技术经济比较和社会效益分析进行综合评价，对厂址及 规划容量做出推荐意见，提出防治污染的措施及环保投资估算
发电设备的启动操作顺序监控； 发供电生产过程的闭环控制； 发电设备的自动启停； 电厂故障自动监测与处理； 电厂安全经济运行的最佳控制。 四、设备的故障诊断 大型火电设备复杂，事故造成的损失、影响大，利用诊断技术对设备运行工况和部件材 质性能的监测至关重要 设备的检修有三种情况： ①事故维修．又称强制维修； ②定期维修； ③预估检修； 第二节 火力发电厂的环保评价 环境保护的重要性 ⚫ 大型火电厂的建设，给环境带来极大的影响。 ⚫ 环境恶化威胁人类生存和发展。 ⚫ 1972 年联合国在斯德哥尔摩召开了第一次人类环境会议，发表了《人类环境宣言》， 它是促进全世界重视环境问题的里程碑。 ⚫ 我国对环境问题的认识较发达国家迟，在《人类环境宣言》发表一周年后，即 1973 年 8 月才召开了第一次全国环境保护会议，并相应成立了我国第一个环境保护机构。 ⚫ 我国电力工业环境保护工作开始于 1973 年，并成立了管理部门和电力环境保护研究 所，在高校设立了环境工程系和专业及一个硕士点。 对火电环境保护评价的要求 一般要求 ⚫ 装机容量 50MW 及以上的火电厂（供热机组为 25MW 以上）要作环境影响评价， 并编制环境影响报告书；50MW 及以下的火电厂，只填写环境影响报告表。 ⚫ 应执行环境影响报告书（表）的编审制度，和防治污染的设计与主体工程同时设计、 施工、投产的“三同时” 制度。 ⚫ 火电建设项目的环境保护设计应贯彻统一规划、分期建设、分期收益的原则。 ⚫ 火电建设项目的环境保护设计，在满足环境保护要求的同时，必须确保安全经济发 电。 各设计阶段的要求 ⚫ 初步可行性研究阶段应编写环境简要说明，根据拟建项目的性质、规模、厂址及环 境现状等有关资料，对可能造成的环境影响简要说明，并得出厂址选择的可行性或 推荐结论。 ⚫ 可行性研究阶段必须按规定编写环境影响报告书，要突出燃煤火电厂的特点，从“三 废”对环境的影响出发，结合技术经济比较和社会效益分析进行综合评价，对厂址及 规划容量做出推荐意见，提出防治污染的措施及环保投资估算

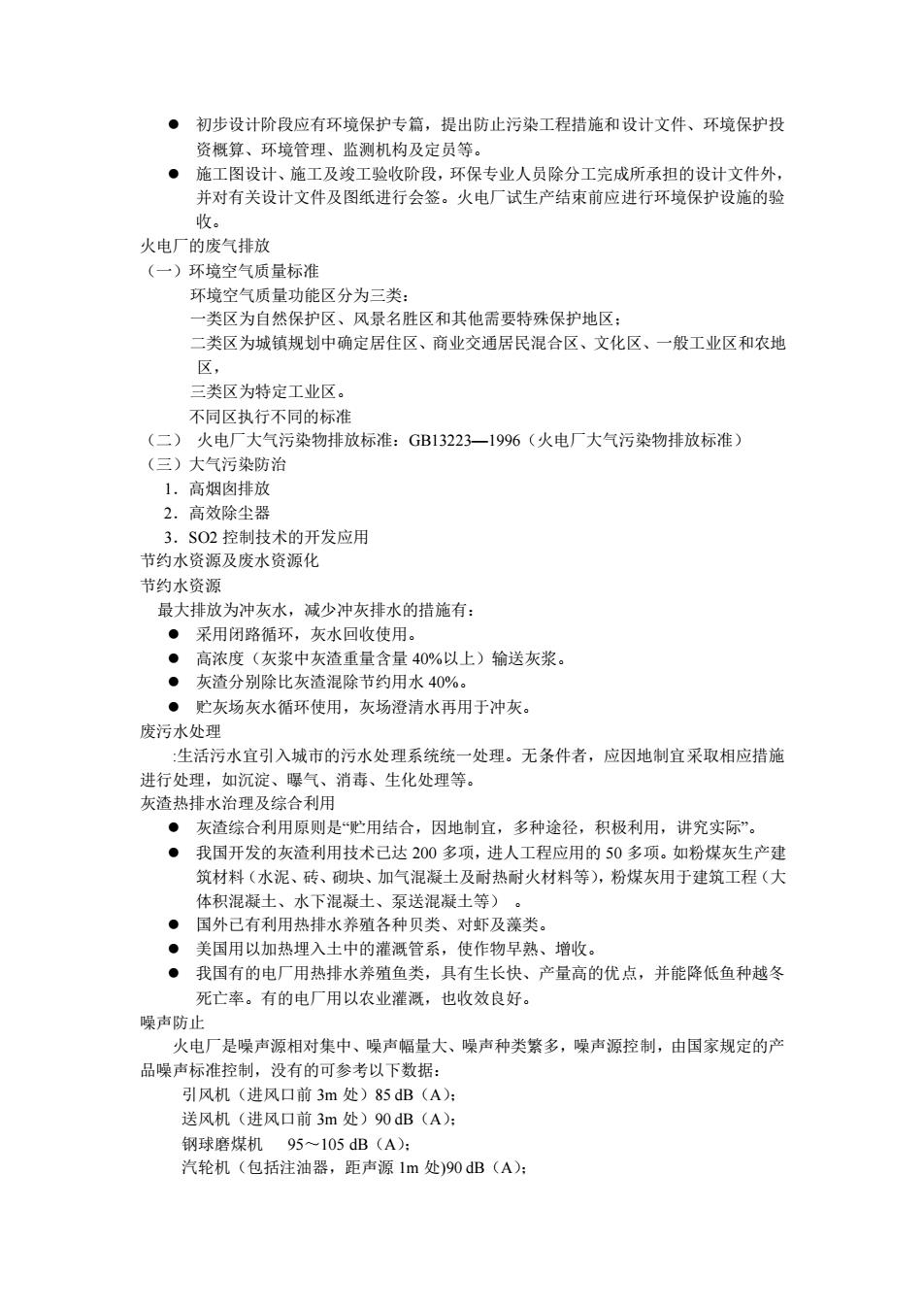

·初步设计阶段应有环境保护专篇，提出防止污染工程措施和设计文件、环境保护投 资概算、环境管理、监测机构及定员等。 ·施工图设计、施工及竣工验收阶段，环保专业人员除分工完成所承担的设计文件外 并对有关设计文件及图纸进行会签。火电厂试生产结束前应进行环境保护设施的验 收。 火电厂的废气排放 (一)环境空气质量标准 环境 气质量功能区分为三类 一类区为自然保护区、风景名胜区和其他需要特殊保护地区： 二类区为城镇规划中确定居住区、商业交通居民混合区、文化区、一般工业区和农地 风， 三类风为特定工业区 不同区执行不同的标剂 (二)火电厂大气污染物排放标准：GB13223一1996（火电厂大气污染物排放标准 (三)大气污染防治 1。高烟肉排放 2,高效除尘器 3.SO2控制技术的开发应用 节约水资源及废水资源化 节约水资源 最大排放为冲灰水，减少冲灰排水的措施有： ●采用闭路循环，灰水回收使用。 高浓度（灰浆中灰渣重量含量40%以上）输送灰浆。 ·灰渣分别除比灰渣混除节约用水40% ·贮灰场灰水循环使用，灰场澄清水再用于冲灰 废污水处理 :生活污水宜引入城市的污水处理系统统一处理。无条件者，应因地制宜采取相应措施 讲行处理，沉淀、强气、消毒、生化处理第」 灰渣热排水治理及综合利用 ·灰渣综合利用原则是“贮用结合，因地制宜，多种途径，积极利用，讲究实际”。 ●我国开发的灰渣利用技术已达200多项，进人工程应用的50多项。如粉煤灰生产建 筑材料（水泥、砖、砌块、加气混凝土及耐热耐火材料等），粉煤灰用于建筑工程（大 体积混凝土、水下混凝土、泵送混凝土等) 。国外己有利用热排水养殖各种贝类、对虾及藻类。 美国用以加热埋入土中的灌溉管系，使作物早熟 、增收 ·我国有的电厂用热排水养殖鱼类，具有生长快、产量高的优点，并能降低鱼种越冬 死亡率。有的电厂用以农业灌溉，也收效良好。 噪声防 火电厂是噪声源相对集中、塑声幅量大、噪声种类繁名，噪声源控制，由国家规定的产 品噪声标准控制，没有的可参考以下数据 引风机（进风口前3m处）85dB(A) 送风机（进风口前3m处）90dB(A): 钢球磨煤机95~105dB(A): 汽轮机（包括注油器，距声源1m处）90dB(A):
⚫ 初步设计阶段应有环境保护专篇，提出防止污染工程措施和设计文件、环境保护投 资概算、环境管理、监测机构及定员等。 ⚫ 施工图设计、施工及竣工验收阶段，环保专业人员除分工完成所承担的设计文件外， 并对有关设计文件及图纸进行会签。火电厂试生产结束前应进行环境保护设施的验 收。 火电厂的废气排放 （一）环境空气质量标准 环境空气质量功能区分为三类： 一类区为自然保护区、风景名胜区和其他需要特殊保护地区； 二类区为城镇规划中确定居住区、商业交通居民混合区、文化区、一般工业区和农地 区， 三类区为特定工业区。 不同区执行不同的标准 （二） 火电厂大气污染物排放标准：GB13223—1996（火电厂大气污染物排放标准） （三）大气污染防治 1．高烟囱排放 2．高效除尘器 3．SO2 控制技术的开发应用 节约水资源及废水资源化 节约水资源 最大排放为冲灰水，减少冲灰排水的措施有： ⚫ 采用闭路循环，灰水回收使用。 ⚫ 高浓度（灰浆中灰渣重量含量 40%以上）输送灰浆。 ⚫ 灰渣分别除比灰渣混除节约用水 40%。 ⚫ 贮灰场灰水循环使用，灰场澄清水再用于冲灰。 废污水处理 :生活污水宜引入城市的污水处理系统统一处理。无条件者，应因地制宜采取相应措施 进行处理，如沉淀、曝气、消毒、生化处理等。 灰渣热排水治理及综合利用 ⚫ 灰渣综合利用原则是“贮用结合，因地制宜，多种途径，积极利用，讲究实际”。 ⚫ 我国开发的灰渣利用技术已达 200 多项，进人工程应用的 50 多项。如粉煤灰生产建 筑材料（水泥、砖、砌块、加气混凝土及耐热耐火材料等），粉煤灰用于建筑工程（大 体积混凝土、水下混凝土、泵送混凝土等） 。 ⚫ 国外已有利用热排水养殖各种贝类、对虾及藻类。 ⚫ 美国用以加热埋入土中的灌溉管系，使作物早熟、增收。 ⚫ 我国有的电厂用热排水养殖鱼类，具有生长快、产量高的优点，并能降低鱼种越冬 死亡率。有的电厂用以农业灌溉，也收效良好。 噪声防止 火电厂是噪声源相对集中、噪声幅量大、噪声种类繁多，噪声源控制，由国家规定的产 品噪声标准控制，没有的可参考以下数据： 引风机（进风口前 3m 处）85 dB（A）； 送风机（进风口前 3m 处）90 dB（A）； 钢球磨煤机 95～105 dB（A）； 汽轮机（包括注油器，距声源 1m 处)90 dB（A）；

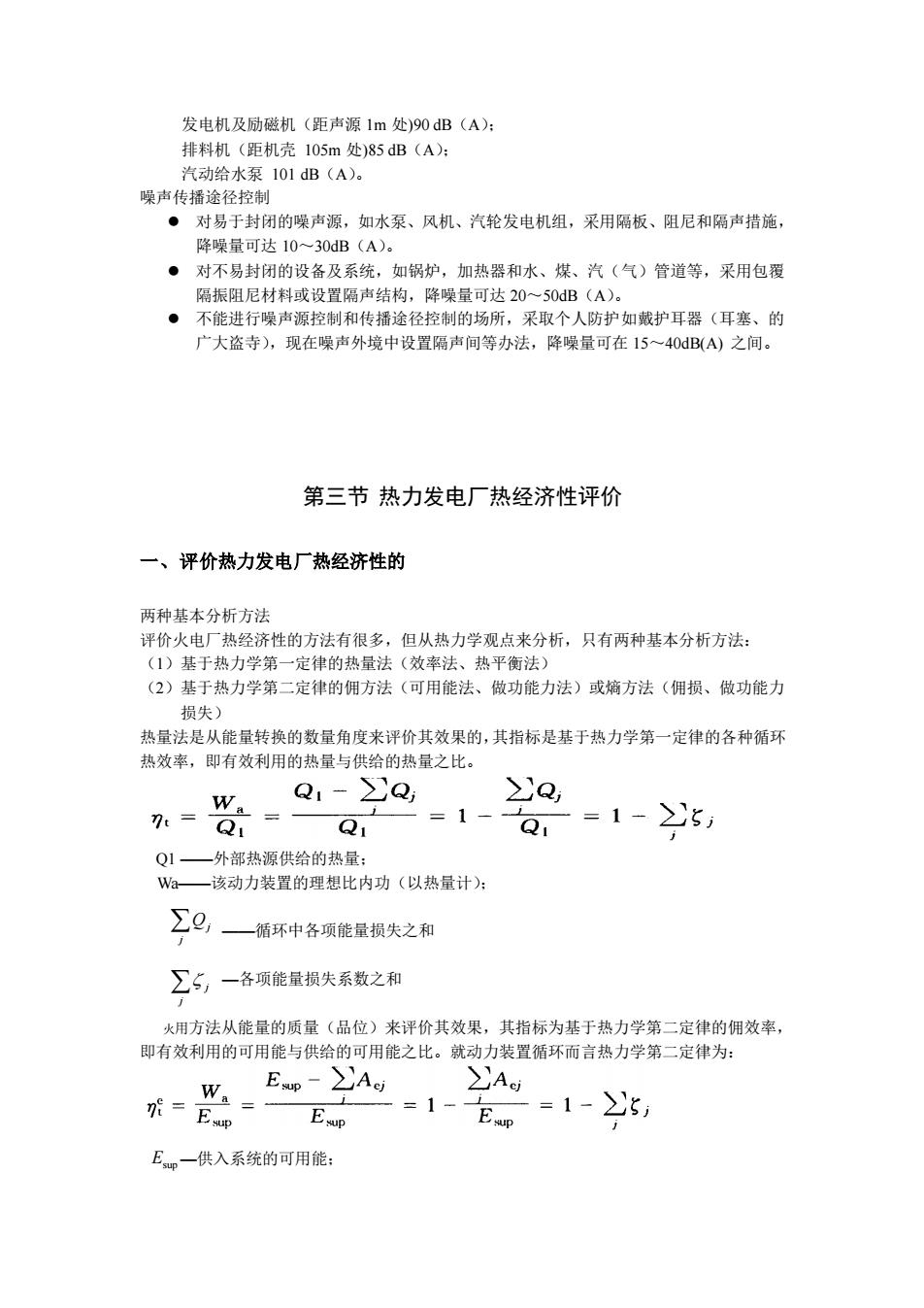

发电机及励磁机（距声源1m处）90dB(A): 排料机（距机壳105m处）85dB(A): 汽动给水泵 101dB(A) 噪声传播途径控制 ·对易于封闭的噪声源，如水泵、风机、汽轮发电机组，采用隔板、阻尼和隔声措施， 降噪量可达1030dB(A)。 ·对不易封闭的设备及系统，如锅炉，加热器和水、煤、汽（气）管道等，采用包覆 隔振阻尼材料或设置隔声结构，降噪量 T达20~50dB 。不能进行噪 空制和传播途径控制的场所，采取个人防护如戴护耳器（耳塞、的 广大盗寺)，现在噪声外境中设置隔声间等办法，降噪量可在15~40dB(A)之间。 第三节热力发电厂热经济性评价 一、评价热力发电厂热经济性的 两种基本分析方法 评价火电厂热经济性的方法有很多，但从热力学观点来分析，只有两种基本分析方法 (1)基于热力学第一定律的热量法（效率法、热平衡法） (2)基于热力学第二定律的佣方法（可用能法、做功能力法）或熵方法（佣损、做功能力 损失) 热量法是从能量转换的数量角度来评价其效果的，其指标是基于热力学第一定律的各种循环 热效率，即有效利用的热量与供给的热量之比。 Q Qi->Q >Q, 7:= =1- Q,=1-5, Q1一外部热源供给的热量： Wa 该动力装置的理想比内功（以热量计）： ∑Q,一循环中各项能量损失之和 ∑5，一各项能量损失系数之和 火用方法从能量的质量（品位）来评价其效果，其指标为基于热力学第二定律的佣效率 即有效利用的可用能与供给的可用能之比。就动力装置循环而言热力学第二定律为： W。 Ewup-2Aci = =1-=1-≥， Ep一供入系统的可用能：
发电机及励磁机（距声源 1m 处)90 dB（A）； 排料机（距机壳 105m 处)85 dB（A）； 汽动给水泵 101 dB（A）。 噪声传播途径控制 ⚫ 对易于封闭的噪声源，如水泵、风机、汽轮发电机组，采用隔板、阻尼和隔声措施， 降噪量可达 10～30dB（A）。 ⚫ 对不易封闭的设备及系统，如锅炉，加热器和水、煤、汽（气）管道等，采用包覆 隔振阻尼材料或设置隔声结构，降噪量可达 20～50dB（A）。 ⚫ 不能进行噪声源控制和传播途径控制的场所，采取个人防护如戴护耳器（耳塞、的 广大盗寺），现在噪声外境中设置隔声间等办法，降噪量可在 15～40dB(A) 之间。 第三节 热力发电厂热经济性评价 一、评价热力发电厂热经济性的 两种基本分析方法 评价火电厂热经济性的方法有很多，但从热力学观点来分析，只有两种基本分析方法： （1）基于热力学第一定律的热量法（效率法、热平衡法） （2）基于热力学第二定律的佣方法（可用能法、做功能力法）或熵方法（佣损、做功能力 损失） 热量法是从能量转换的数量角度来评价其效果的，其指标是基于热力学第一定律的各种循环 热效率，即有效利用的热量与供给的热量之比。 Q1 ——外部热源供给的热量； Wa——该动力装置的理想比内功（以热量计）； ——循环中各项能量损失之和 —各项能量损失系数之和 火用方法从能量的质量（品位）来评价其效果，其指标为基于热力学第二定律的佣效率， 即有效利用的可用能与供给的可用能之比。就动力装置循环而言热力学第二定律为： Esup —供入系统的可用能； j Qj j j
∑4，一循环中各项不可因素号致的各项可用能损失之和 ∑5一循环中各项可用能损失系数之和 若循环供入可用能是温度为工的热源提供的热量Q, 于是可得两种基本分析方法效率之间的关系式为 Esup -n -25业=29n脱=77 7t=Q1 QI Q 二、火用方法 1.火用效率与火用损 火用损的计算通式为： △e=(ein+eg）-（wa+eui) (1-8) =Tm△sk/kg (1.9) 6=ws=917=q1-0) kJ/kg (1-10) 表1-10 火电厂典型热力设备的拥损及拥效率 设备特点 比损，g 炯效率刀，“，% 锅炉、换热器 边，0 △eh=en+ew-e 肖轮机 i=totu 管道 e=0 e、=0 △e=fn-ead 6= 2.典型不可逆过程的熵增及其火用损 表1-11 火电厂典型不可逆过程的熵增 设备 特点 图示 南增算式，/(Kk⑧) 锅炉，回热加热器凝汽器 有温差的换热 ·图1-2(a) (示岸 汽轮机 有摩阻的膨张 图12(6) △，=5-51 给水泵 有摩阻的压缩 图12(c) 4m=%-53 有摩阻的流动及散热 图12(d) 热力管道 △E=(hn-hi)+T(s1-n) 绝热节流 图12(e) 5=2-31
—循环中各项不可因素导致的各项可用能损失之和 —循环中各项可用能损失系数之和 若循环供入可用能是温度为 T1 的热源提供的热量 Q1， 于是可得两种基本分析方法效率之间的关系式为 二、火用方法 1. 火用效率与火用损 火用损的计算通式为： 2．典型不可逆过程的熵增及其火用损 j Aej j j c Esup =Q1 t

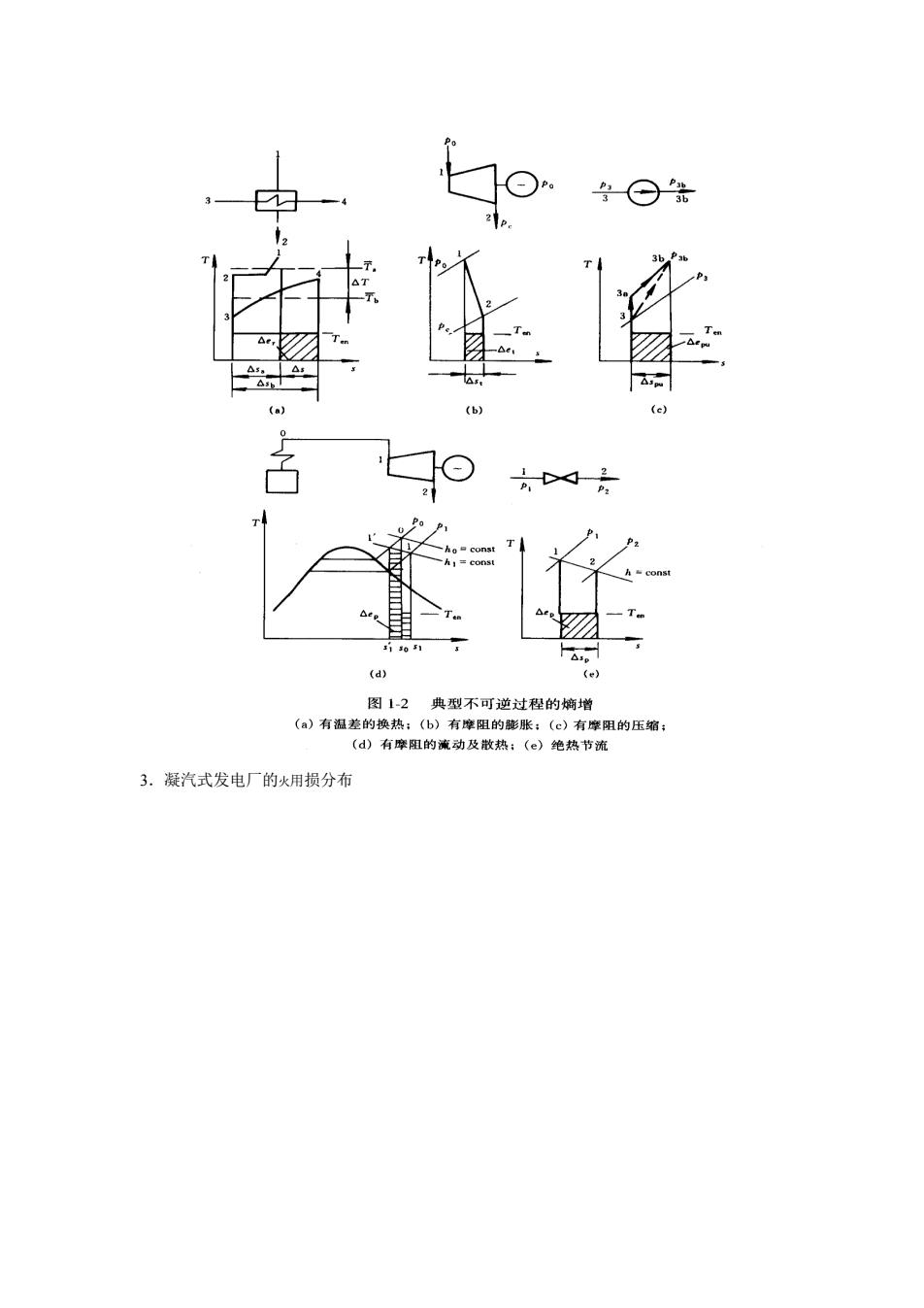

自集套 (e 图12典型不可逆过程的熵增 (a)有温差的换热：(b)有摩阻的藤胀：（©）有摩阻的压缩： (d)有摩阻的流动及散热：（®）绝热节流 3.凝汽式发电厂的火用损分布
3．凝汽式发电厂的火用损分布
