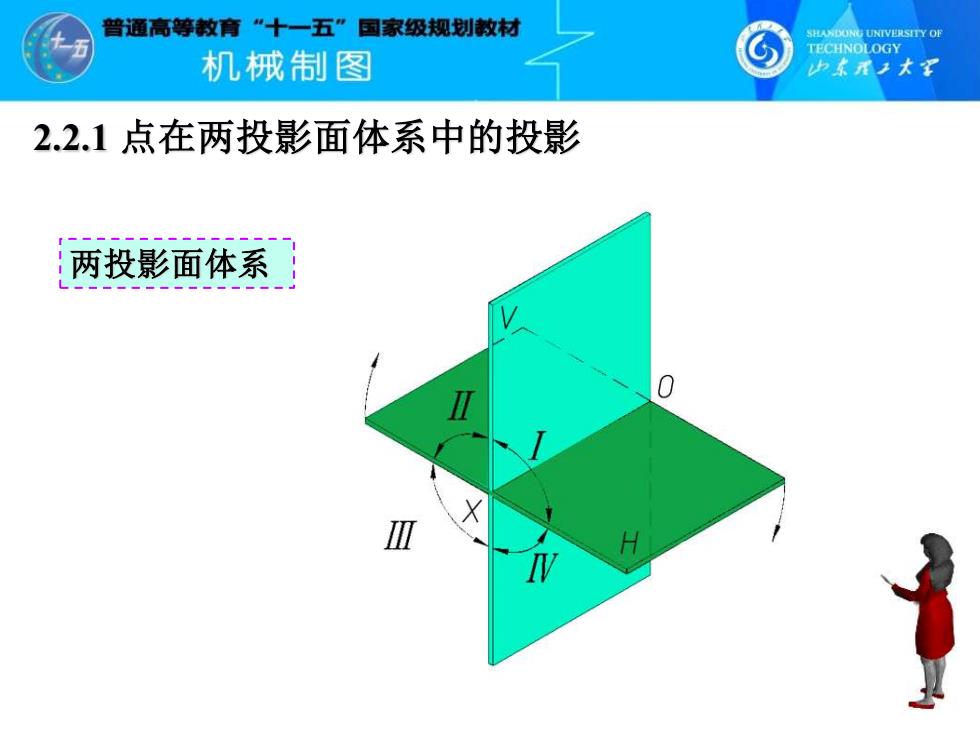

曾通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素用大军 2.2.1点在两投影面体系中的投影 两投影面体系
6 2.2.1 点在两投影面体系中的投影 两投影面体系

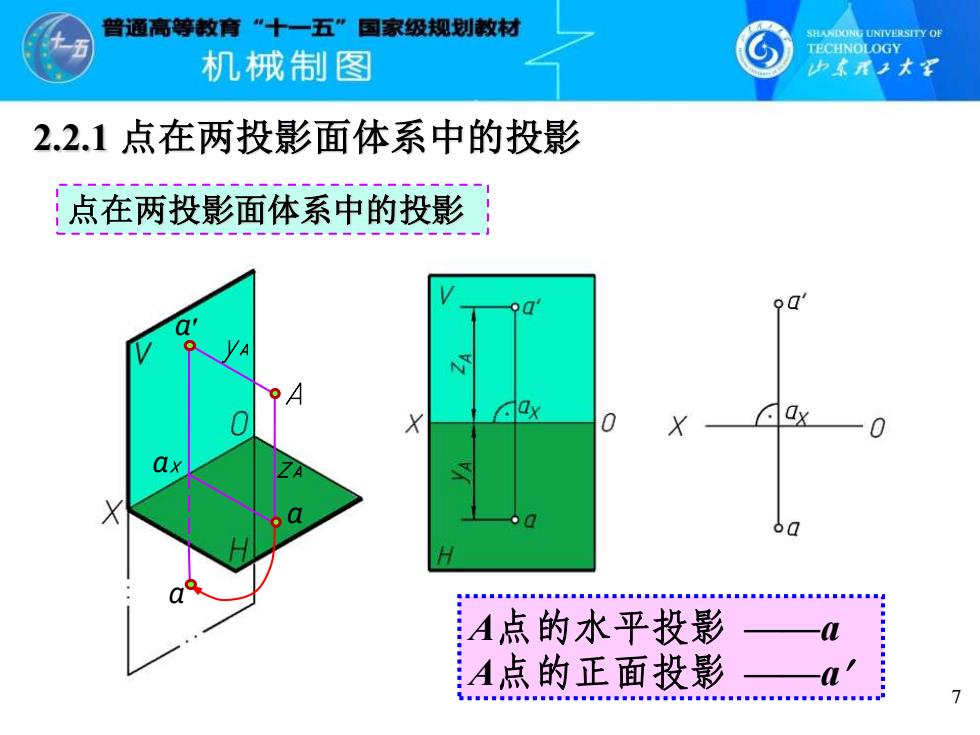

曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承子木军 2.2.1点在两投影面体系中的投影 点在两投影面体系中的投影】 oQ' Q X Qx a 00 A点的水平投影 A点的正面投影 eeenensessnsaseaassssnasanaanssEEnnaannnanannnaunaah >
7 2.2.1 点在两投影面体系中的投影 点在两投影面体系中的投影 A点的水平投影 ——a A点的正面投影 ——a A a′ aX zA a yA a

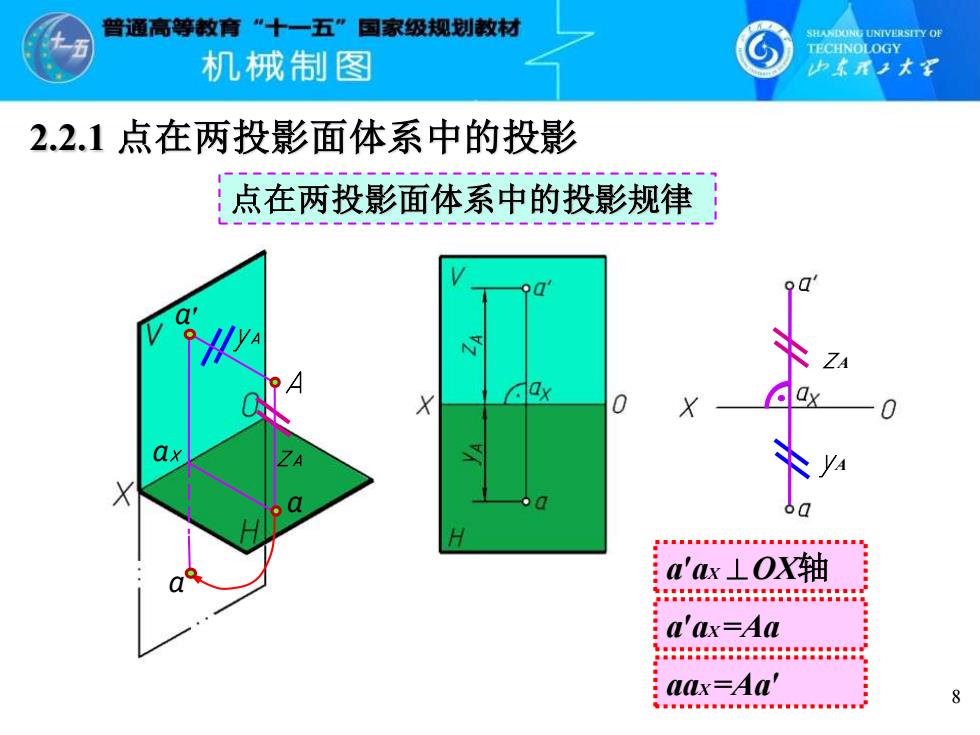

曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素用2木军 2.2.1点在两投影面体系中的投影 点在两投影面体系中的投影规律 目 Q X 0 Qx 冷输 :a'ax⊥OX轴 : Qax=Aa
8 2.2.1 点在两投影面体系中的投影 点在两投影面体系中的投影规律 a′aX⊥OX轴 a′aX =Aa aaX =Aa′ zA yA A a′ aX zA a yA a
