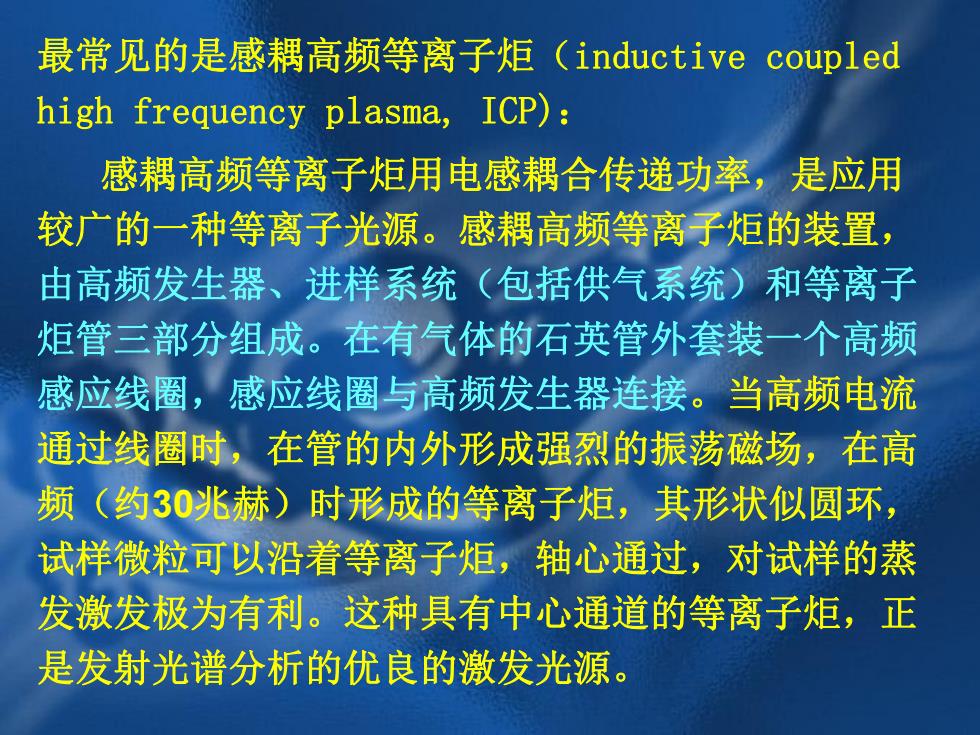

最常见的是感耦高频等离子炬（inductive coupled high frequency plasma, ICP)： 感耦高频等离子炬用电感耦合传递功率，是应用 较广的一种等离子光源。感耦高频等离子炬的装置， 由高频发生器、进样系统（包括供气系统）和等离子 炬管三部分组成。在有气体的石英管外套装一个高频 感应线圈，感应线圈与高频发生器连接。当高频电流 通过线圈时，在管的内外形成强烈的振荡磁场，在高 频（约30兆赫）时形成的等离子炬，其形状似圆环， 试样微粒可以沿着等离子炬，轴心通过，对试样的蒸 发激发极为有利。这种具有中心通道的等离子炬，正 是发射光谱分析的优良的激发光源
最常见的是感耦高频等离子炬（inductive coupled high frequency plasma, ICP)： 感耦高频等离子炬用电感耦合传递功率，是应用 较广的一种等离子光源。感耦高频等离子炬的装置， 由高频发生器、进样系统（包括供气系统）和等离子 炬管三部分组成。在有气体的石英管外套装一个高频 感应线圈，感应线圈与高频发生器连接。当高频电流 通过线圈时，在管的内外形成强烈的振荡磁场，在高 频（约30兆赫）时形成的等离子炬，其形状似圆环， 试样微粒可以沿着等离子炬，轴心通过，对试样的蒸 发激发极为有利。这种具有中心通道的等离子炬，正 是发射光谱分析的优良的激发光源

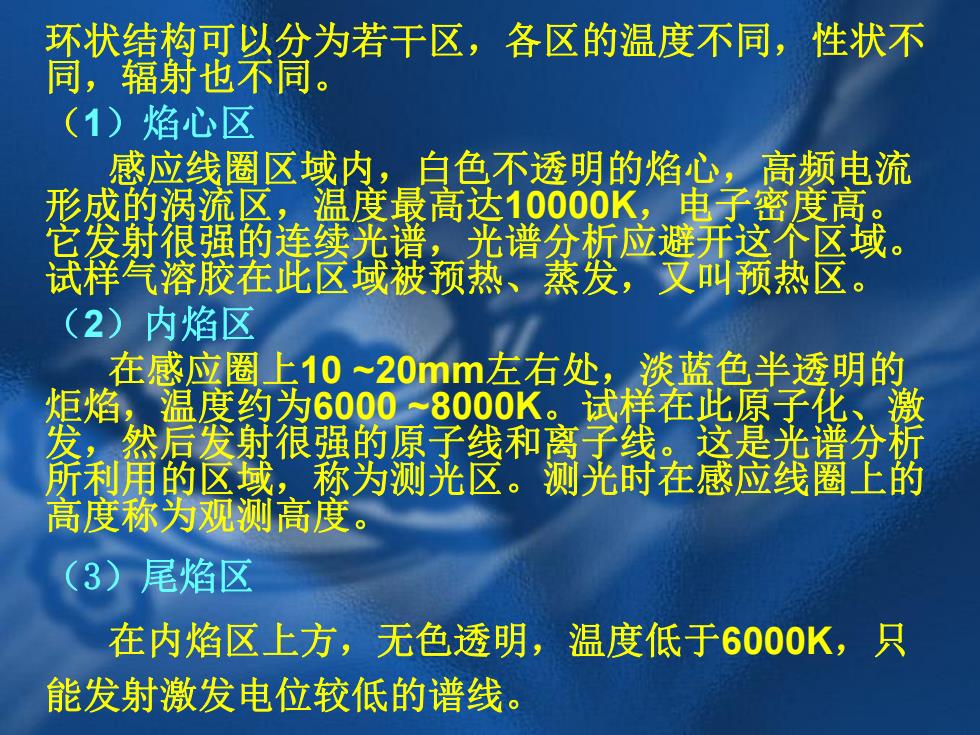

环状结构可以分为若干区，各区的温度不同，性状不 同，辐射也不同。 （1）焰心区 感应线圈区域内，白色不透明的焰心，高频电流 形成的涡流区，温度最高达10000K，电子密度高。 它发射很强的连续光谱，光谱分析应避开这个区域。 试样气溶胶在此区域被预热、蒸发，又叫预热区。 （2）内焰区 在感应圈上10 ~20mm左右处，淡蓝色半透明的 炬焰，温度约为6000 ~8000K。试样在此原子化、激 发，然后发射很强的原子线和离子线。这是光谱分析 所利用的区域，称为测光区。测光时在感应线圈上的 高度称为观测高度。 （3）尾焰区 在内焰区上方，无色透明，温度低于6000K，只 能发射激发电位较低的谱线
环状结构可以分为若干区，各区的温度不同，性状不 同，辐射也不同。 （1）焰心区 感应线圈区域内，白色不透明的焰心，高频电流 形成的涡流区，温度最高达10000K，电子密度高。 它发射很强的连续光谱，光谱分析应避开这个区域。 试样气溶胶在此区域被预热、蒸发，又叫预热区。 （2）内焰区 在感应圈上10 ~20mm左右处，淡蓝色半透明的 炬焰，温度约为6000 ~8000K。试样在此原子化、激 发，然后发射很强的原子线和离子线。这是光谱分析 所利用的区域，称为测光区。测光时在感应线圈上的 高度称为观测高度。 （3）尾焰区 在内焰区上方，无色透明，温度低于6000K，只 能发射激发电位较低的谱线

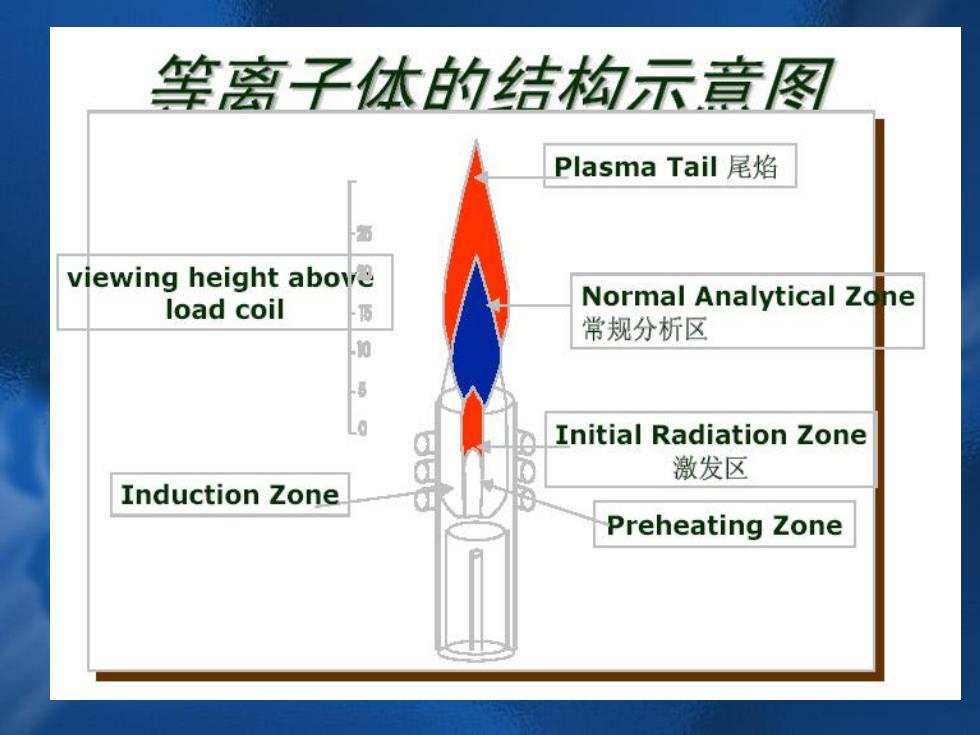

等离子体的结构示音图 Plasma Tail尾焰 viewing height above load coil Normal Analytical Zone 常规分析区 Initial Radiation Zone o 激发区 Induction Zone a Preheating Zone

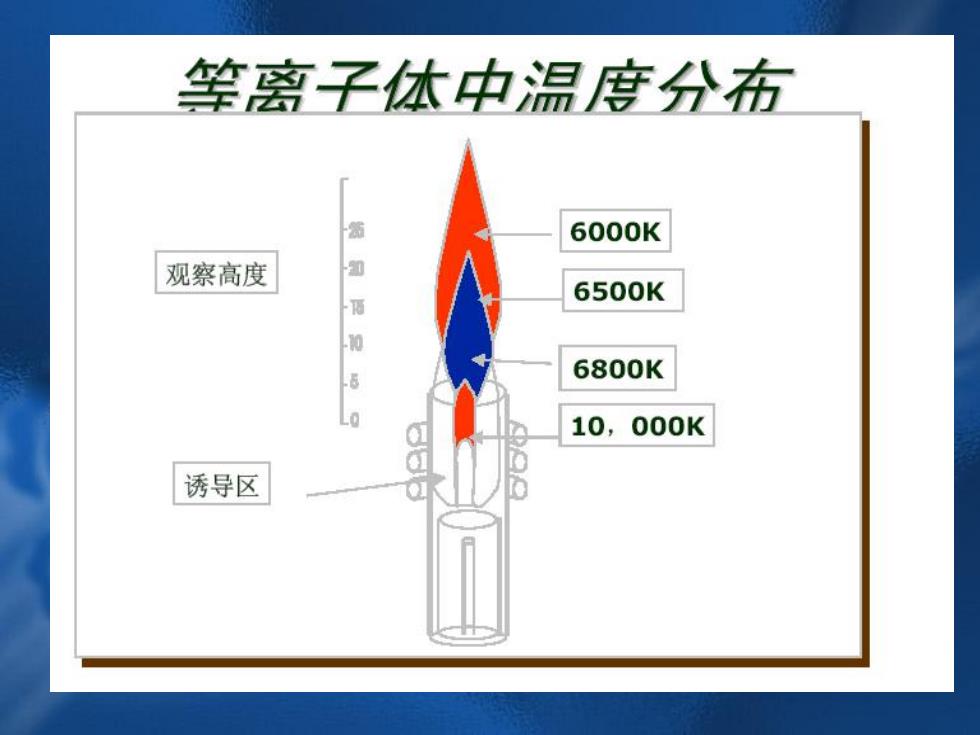

等离子体中温度分布 6000K 观察高度 6500K 6800K 10,000K 诱导区

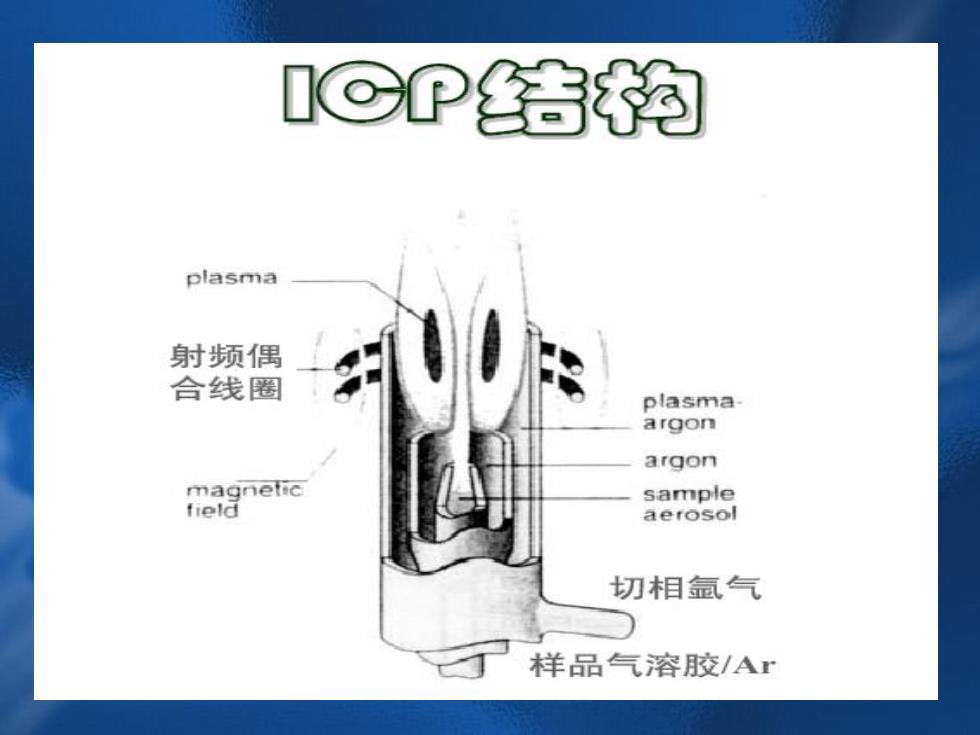

©P结泡 plasma 射频偶 合线圈 plasma argon argon magnefic sample field aerosol 切相氩气 样品气溶胶/Ar
