9.2.2静态稳定实用判据 通常用静态稳定功率储备系数KP来表 示发电机的静态稳定性，一般定义 KP(用百分数表示)： Kp= Em-PE×100% PE 根据我国现行的《电力系统安全稳定 导则》规定，系统正常运行时，KP应 不小于15%到20%，事故后的运行方 式下KP不应小于10%

9.2.2 静态稳定实用判据 • 通常用静态稳定功率储备系数KP来表 示发电机的静态稳定性 ，一般定义 KP（用百分数表示）： • 根据我国现行的《电力系统安全稳定 导则》规定，系统正常运行时，KP应 不小于15%到20%，事故后的运行方 式下KP不应小于10%。 100% P P - P K E Emax E P  

例9-1 对图9-5所示的简单电力系统，以发电机的 额定功率、额定电压为基准，如果在发电 机机端电压为1.05时发电机向系统输送功 率为P*=0.8,试计算此时系统的静态稳定 储备系数。 G 无穷大功率电源 (a) XL XL 订理想电压源 b)

例9-1 • 对图9-5所示的简单电力系统，以发电机的 额定功率、额定电压为基准，如果在发电 机机端电压为1.05时发电机向系统输送功 率为P*=0.8，试计算此时系统的静态稳定 储备系数

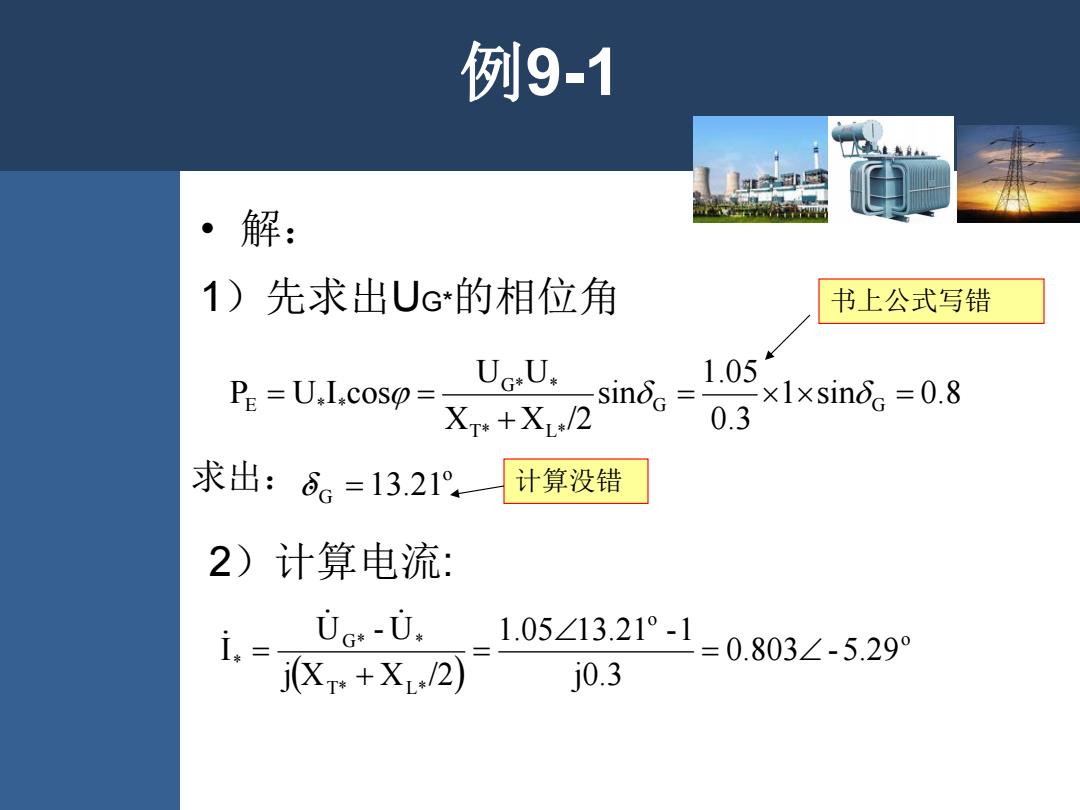

例9-1 解： 1)先求出U6*的相位角 书上公式写错 P:=U.Icosp= UG.U. 1.05 X:+X./ sinδ= ×l×sinδo=0.8 0.3 求出：6。=13.21°. 计算没错 2)计算电流： dc*-0. i.=j+X2) 1.05∠3.21°-1=0 .803∠-5.29° j0.3

例9-1 • 解： 1）先求出UG*的相位角 1 sin 0.8 0.3 1.05 sin X X /2 U U P U I cos G G T* L* G* * E * *           书上公式写错 o 求出：： G  13.21 计算没错 2）计算电流:   o o T* L* G* * * 0.803 -5.29 j0.3 1.05 13.21 -1 j X X /2 U - U I         

例9-1 3)发电机的空载电动势： Ec=0+jiXx=1+0.803∠-5.29°×1.3∠90°=1.51∠43.5° 4)求出极限功率标么值 PEmax' EcU.sin90°= 1.51 ×1×1=1.16 X:. 1.3 5)静态稳定功率储备系数KP: Kp=Dx-B×100%= .16-0.8 ×100%=45% PE 0.8

例9-1 3）发电机的空载电动势： o o o EG*  U*  jI*X*  1 0.803- 5.29 1.390  1.5143.5    4）求出极限功率标幺值 1 1 1.16 1.3 1.51 U sin90 X E P o * * G* Emax*       5）静态稳定功率储备系数KP： 100% 45% 0.8 1.16 - 0.8 100% P P - P K E max E P     

例9-2 一台发电机向电力系统送电，已知升压变压 器高压母线处的电压标么值UT*=1.0,送出功 率为P*=1.0,cosp=0.85,求Us、Pmax*、KP。 ⊙+1 无穷大功率电源 (a) 1.0 0.1 0.3 (b)

例9-2 • 一台发电机向电力系统送电，已知升压变压 器高压母线处的电压标幺值UT*=1.0，送出功 率为P*=1.0，cos  0.85，求US、Pmax* 、KP
