7.1.3三元码 1.传号交替反转码 AMⅫ码的功率谱如图7.5所示，图上还画出 二元双极性非归零码的功率谱，以资比较 。 AMⅫ码的功率谱中无直流分量，低频分量较小， 能量集中在频率为1/2码速之处。位定时频率 (即码速频率)分量虽然为0，但只要将基带信 号经全波整流变为二元归零码，即可得到定时 信号。 2.HDBn码
7.1.3 三元码 1. 传号交替反转码 AMI码的功率谱如 图7.5所示，图上还画出 二元双极性非归零码的功率谱，以资比较。 AMI码的功率谱中无直流分量，低频分量较小， 能量集中在频率为1/2码速之处。位定时频率 (即码速频率)分量虽然为0，但只要将基带信 号经全波整流变为二元归零码，即可得到定时 信号。 2. HDBn码
图7.5AM和HDB3码的功率谱 HDB3 非归零码 1.0 AMI 0.5 0 0.5 1.0
图7.5 AMI和HDB3码的功率谱 0.5 1.0 0 0.5 1.0 归一化功率谱 非归零码 HDB3 AMI
7.1.4多元码 为了进一步提高频带利用率，可以采用信 号幅度具有更多取值的数字基带信号，即多元 码。在多元码中，每个符号可以用来表示一个 二进制码组，因而成倍地提高了频带利用率 对于n位二进制码组来说，可以用M=2n元码来 传输。与二元码传输相比，M元码传输时所需 要的信道频带可降为1/n,即频带利用率提高 为n倍。 图7.62B1Q基带信号

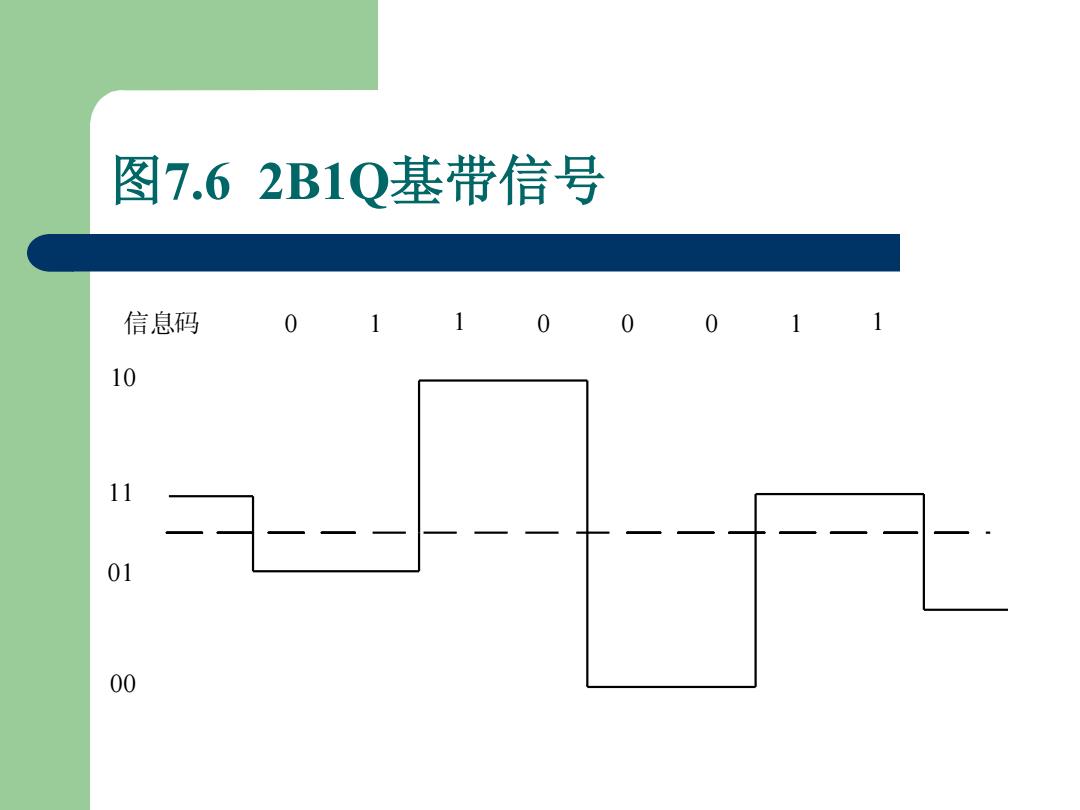

7.1.4 多元码 为了进一步提高频带利用率，可以采用信 号幅度具有更多取值的数字基带信号，即多元 码。在多元码中，每个符号可以用来表示一个 二进制码组，因而成倍地提高了频带利用率。 对于n位二进制码组来说，可以用M=2 n元码来 传输。与二元码传输相比，M元码传输时所需 要的信道频带可降为1/n，即频带利用率提高 为n倍。 图7.6 2B1Q基带信号
图7.62B1Q基带信号 信息码 0 1 0 00 10 11 01 00
图7.6 2B1Q基带信号 1 1 1 0 0 1 1 0 0 0 1 1 0 1 0 0 信息码
