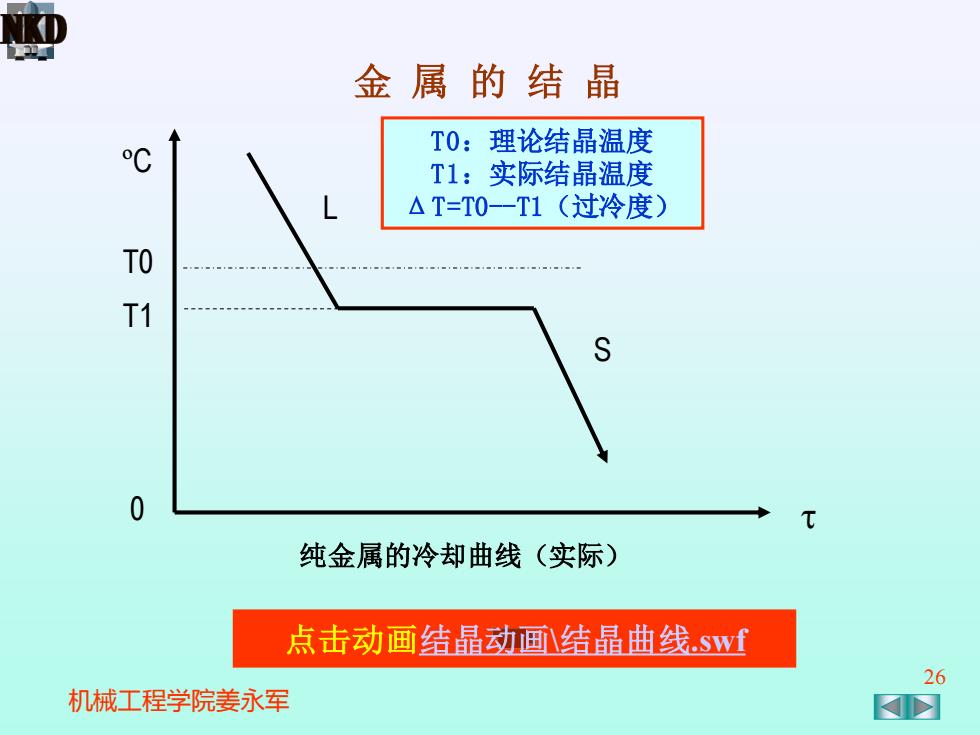

金属的结晶 T0:理论结晶温度 T1:实际结晶温度 L △T=T0-T1(过冷度) TO S 0 纯金属的冷却曲线（实际） 点击动画结晶动画结晶曲线.swf 26 机械工程学院姜永军
机械工程学院姜永军 26 金 属 的 结 晶 纯金属的冷却曲线（实际） ºC L T0 T1 S 0 T0：理论结晶温度 T1：实际结晶温度 ΔT=T0-T1（过冷度） 点击动画结晶动画\结晶曲线.swf

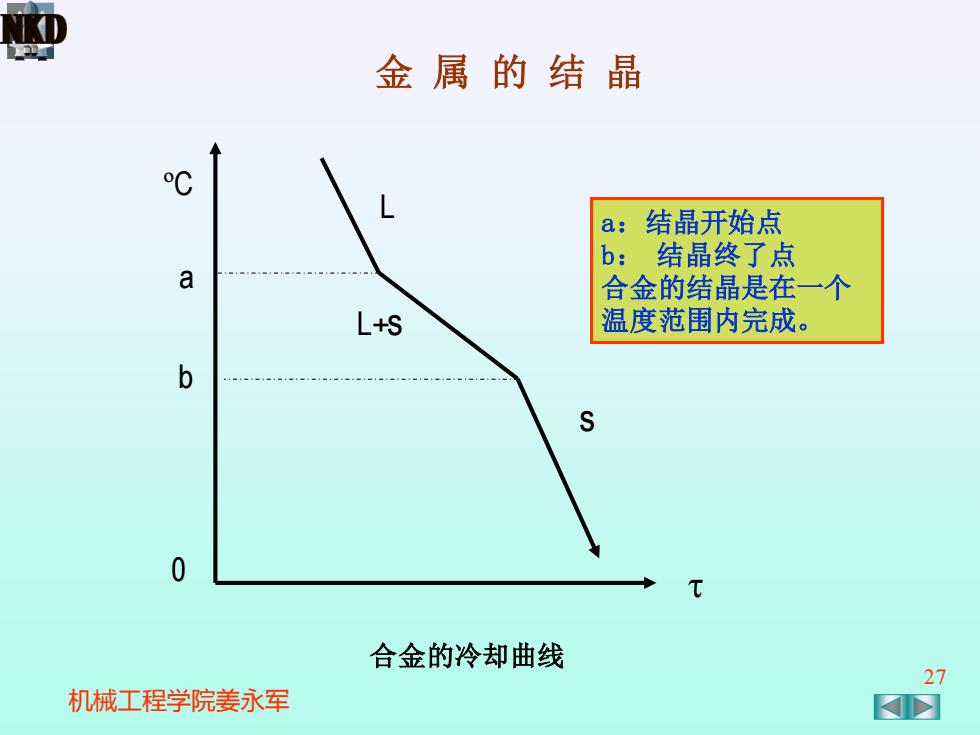

金属的结晶 ℃ a:结晶开始点 b:结晶终了点 a 合金的结晶是在一个 L+S 温度范围内完成。 b S 0 T 合金的冷却曲线 27 机械工程学院姜永军 ✉
机械工程学院姜永军 27 金 属 的 结 晶 合金的冷却曲线 ºC a b L s L+s 0 a：结晶开始点 b： 结晶终了点 合金的结晶是在一个 温度范围内完成

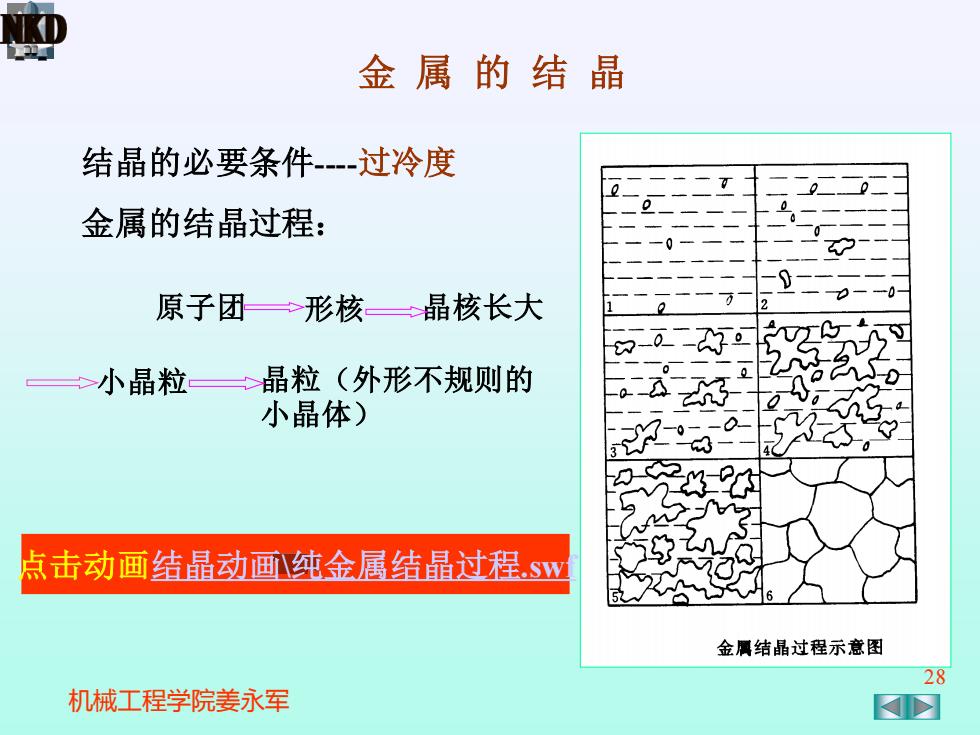

金属的结晶 结晶的必要条件-过冷度 金属的结晶过程： 原子团→形核晶核长大 >小晶粒心晶粒（外形不规则的 小晶体) 点击动画结晶动画纯金属结晶过程Sw 金属结晶过程示意图 28 机械工程学院姜永军
机械工程学院姜永军 28 金 属 的 结 晶 结晶的必要条件-过冷度 金属的结晶过程： 原子团 形核 晶核长大 小晶粒 晶粒（外形不规则的 小晶体） 点击动画结晶动画\纯金属结晶过程.swf

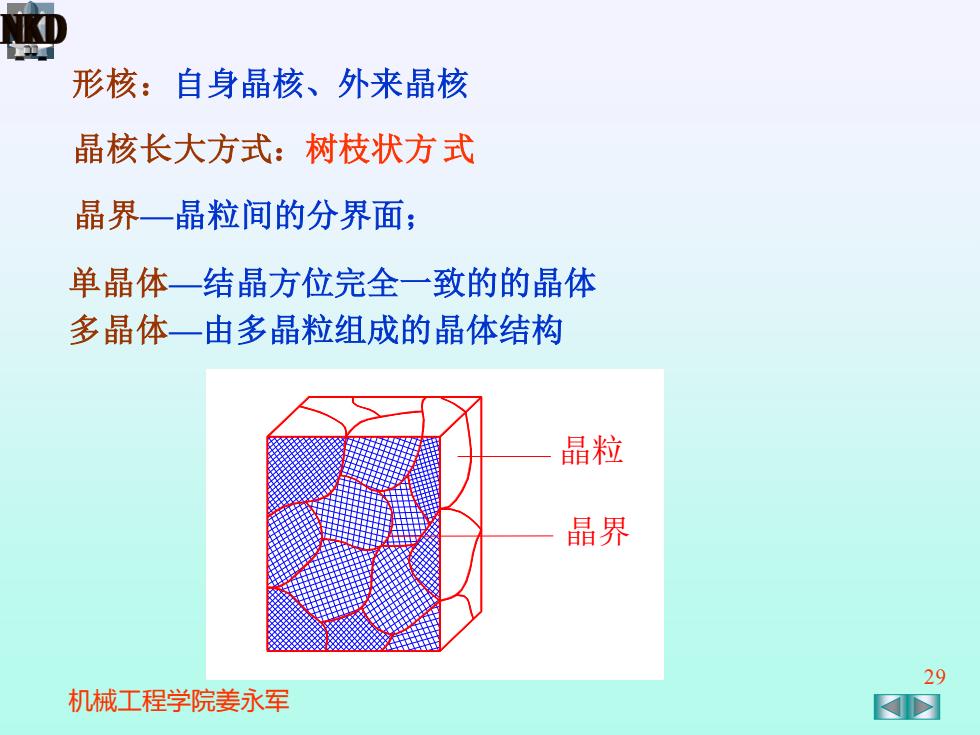

形核：自身晶核、外来晶核 晶核长大方式：树枝状方式 晶界一晶粒间的分界面； 单晶体一结晶方位完全一致的的晶体 多晶体一由多晶粒组成的晶体结构 晶粒 晶界 29 机械工程学院姜永军 ✉
机械工程学院姜永军 29 形核：自身晶核、外来晶核 晶核长大方式：树枝状方式 晶界—晶粒间的分界面； 单晶体—结晶方位完全一致的的晶体 多晶体—由多晶粒组成的晶体结构 晶粒 晶界

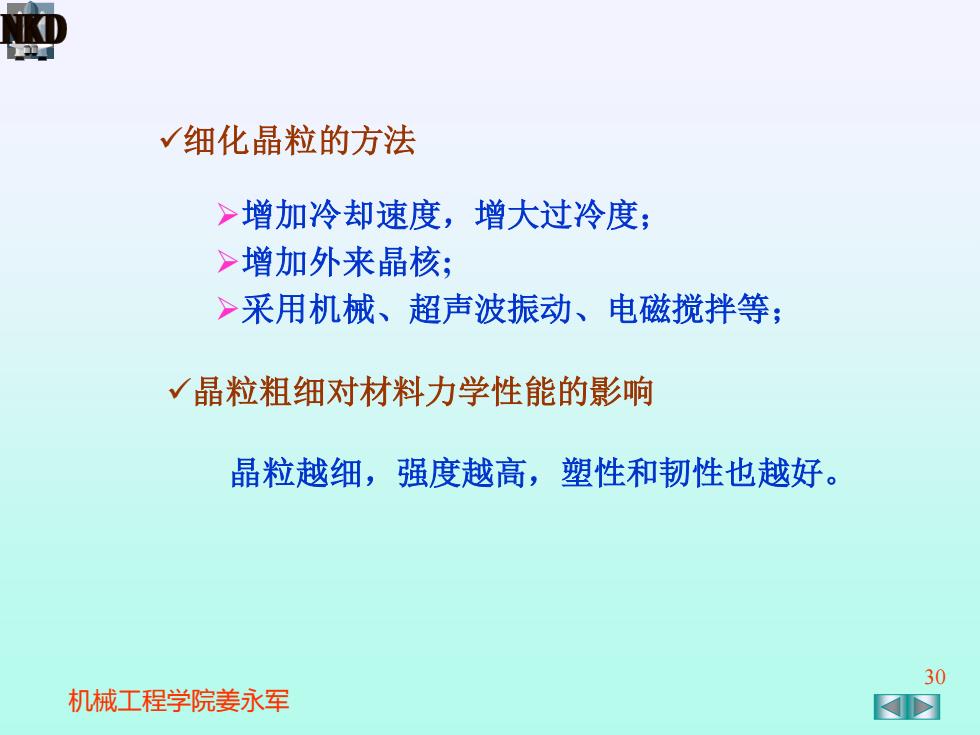

√细化晶粒的方法 >增加冷却速度，增大过冷度； >增加外来晶核； >采用机械、超声波振动、电磁搅拌等； √晶粒粗细对材料力学性能的影响 晶粒越细，强度越高，塑性和韧性也越好。 30 机械工程学院姜永军
机械工程学院姜永军 30 ✓细化晶粒的方法 ➢增加冷却速度，增大过冷度； ➢增加外来晶核; ➢采用机械、超声波振动、电磁搅拌等； ✓晶粒粗细对材料力学性能的影响 晶粒越细，强度越高，塑性和韧性也越好
