电工学↓ 3相量表达式： UA=0∠0°=U .=04-10=-gj9) 6.=0-24w= 返回
3.相量表达式： . UA=U ∠0° =U . B 1 3 120 ( j ) 2 2 U U U = − = − − C 1 3 240 ( j ) 2 2 U U U = − = − + 返回
电工学↓ 4.相量图： 120° 120° U 120° 返回

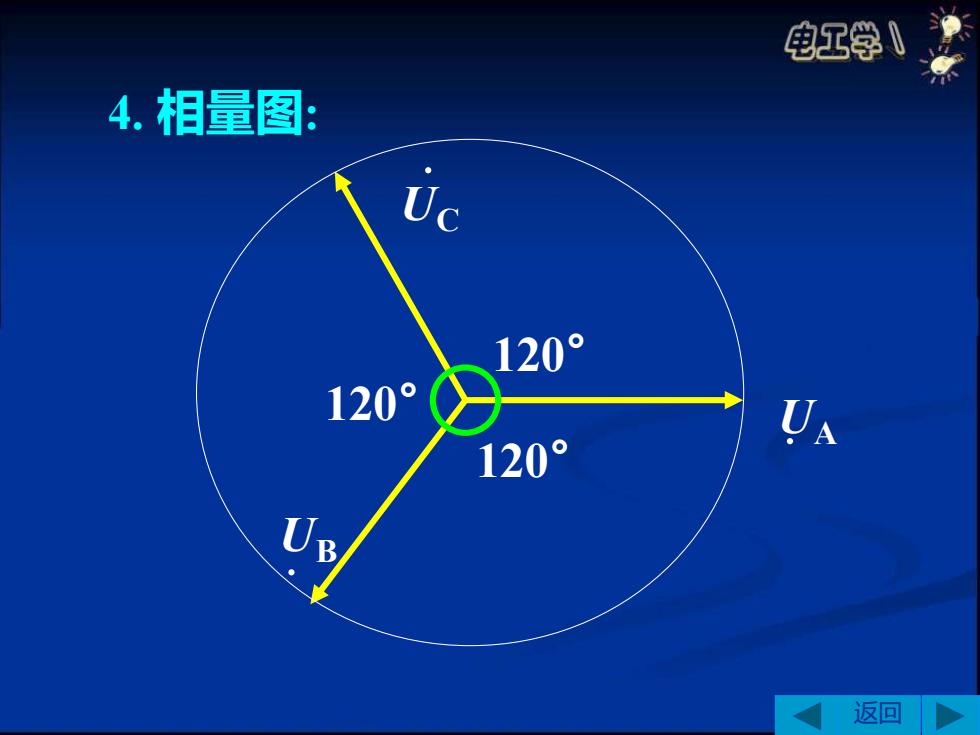

4. 相量图: · UC · UB · UA 120° 120° 120° 返回
电工学↓ 二、三相交流发电机绕组的星形联结 1.星形联结 A、B、C分别为三相绕组的首端， X、Y、Z分别为三相绕组的尾端， 将三个尾端接在一起用N表示。 三个首端引出三根线与负载相联。 电压心A,心，心的参考方向规定为首 端指向尾端。 返回
二、三相交流发电机绕组的星形联结 1.星形联结 A、B、C分别为三相绕组的首端, X、Y、Z分别为三相绕组的尾端, 将三个尾端接在一起用N表示。 三个首端引出三根线与负载相联。 电压UA,UB ,UC的参考方向规定为首 端指向尾端。 . . . 返回
电工学↓ 返回

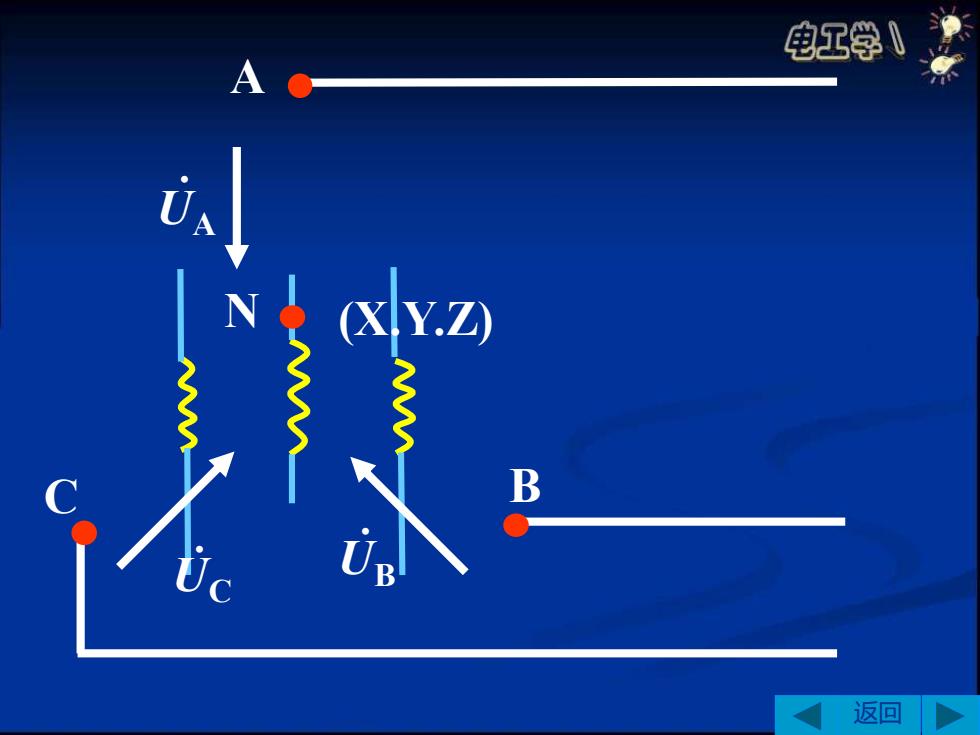

A C B UA . (X.Y.Z) . UC . UB N 返回
2.各点与线的名称 电工学↓ N为中性点（零点），由N点引出的线叫中性 线（零线）。由A、B、C三端引出的线为端 线火线)。 3.相、线电压的定义 相电压：各端线与中性线之间的电压就是 相电压。用有效值U、UR、UVc表示。 一般用0表示，如图所示。 线电压各端线之间的电压为线电压。 用有效值UAB~UBC、UCA表示。 一般用心表示，如图所示。 返回
2. 各点与线的名称 N为中性点(零点),由N点引出的线叫中性 线(零线)。由A、B、C三端引出的线为端 线(火线)。 3. 相、线电压的定义 相电压:各端线与中性线之间的电压就是 相电压。用有效值UA、UB、UC 表示。 一般用UP表示，如图所示。 线电压:各端线之间的电压为线电压. 用有效值UAB、UBC、UCA表示。 一般用UL表示，如图所示。 返回
