第三节地质勘探与试验 工程地质勘探 工程地质勘探的具体方法又分为工程地质物探、工程地质钻探和山地 工程方法三类。 电法勘探设备 地质钻探 槽探
一、工程地质勘探 工程地质勘探的具体方法又分为工程地质物探、工程地质钻探和山地 工程方法三类。 第三节 地质勘探与试验 电法勘探设备 地质钻探 槽探
第三节地质勘探与试验 1. 物探方法—主要包括电法和地震波（弹性波）方法两类。 （1) 电法：常用的是电测剖面法和电测深法。 ①电测剖面法，观测大致同一深度上，电阻率有差异的岩土体沿剖面上的 分布特征。 B A-B供电极 M-N测电极 M-N在AB范围内移动
1．物探方法——主要包括电法和地震波（弹性波）方法两类。 （1）电法：常用的是电测剖面法和电测深法。 N B A M ①电测剖面法，观测大致同一深度上，电阻率有差异的岩土体沿剖面上的 分布特征。 A-B 供电极 M-N 测电极 M-N在A-B范围内移动。 第三节 地质勘探与试验

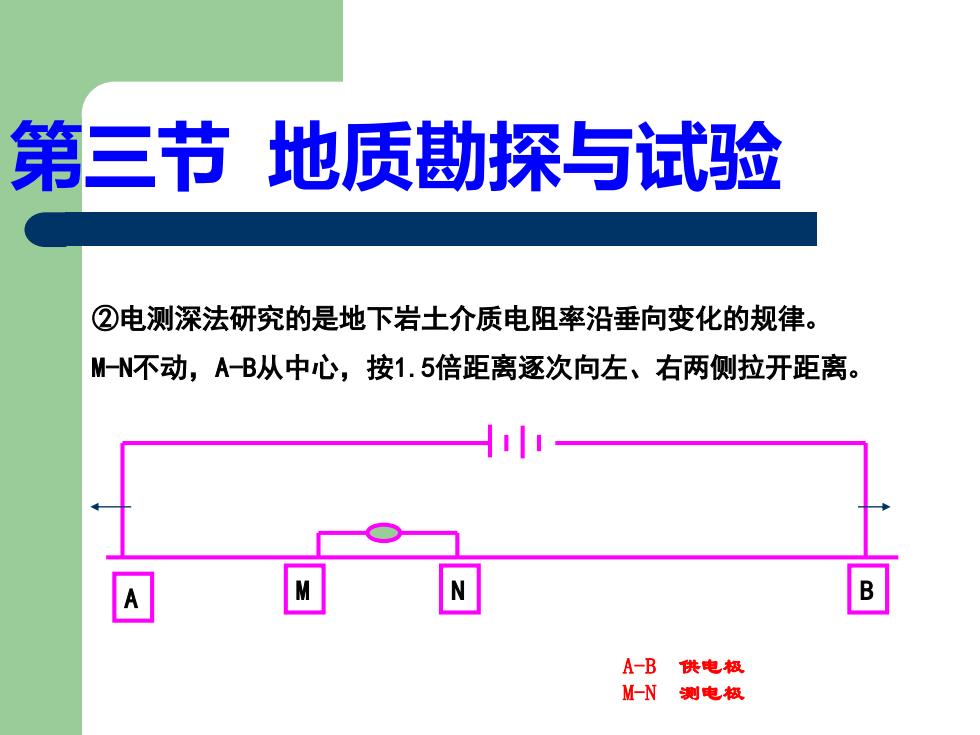

第三节地质勘探与试验 ②电测深法研究的是地下岩土介质电阻率沿垂向变化的规律。 MN不动，AB从中心，按1.5倍距离逐次向左、右两侧拉开距离。 A M N B A-B 供电极 M-N 测电极
N B A M A-B 供电极 M-N 测电极 ②电测深法研究的是地下岩土介质电阻率沿垂向变化的规律。 M-N不动，A-B从中心，按1.5倍距离逐次向左、右两侧拉开距离。 第三节 地质勘探与试验

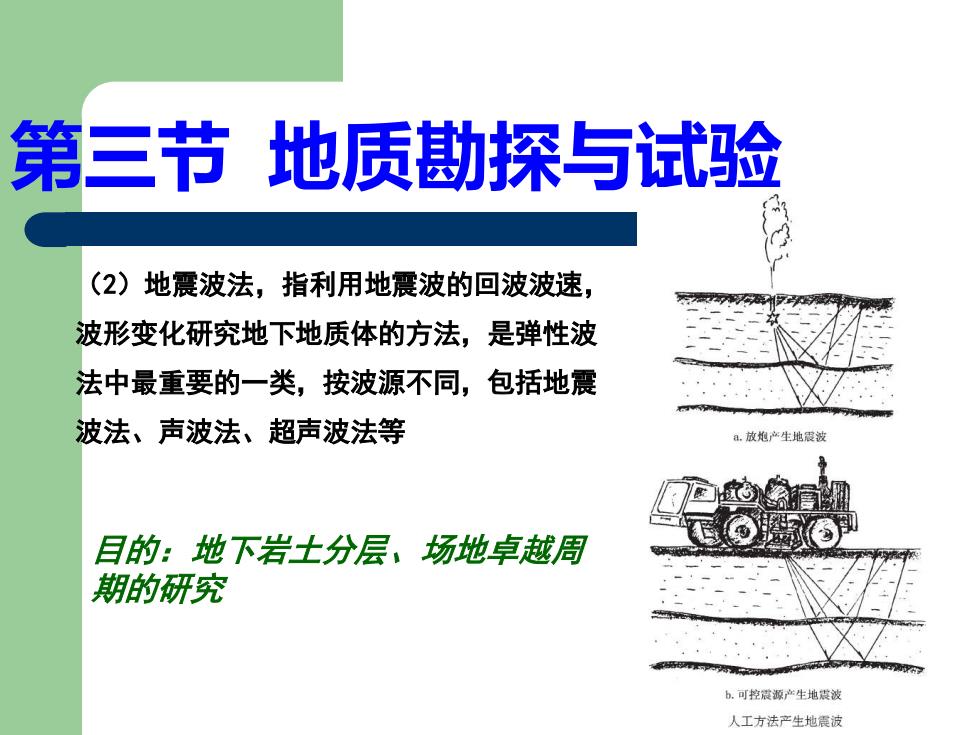

第三节地质勘探与试验 (2)地震波法，指利用地震波的回波波速， 波形变化研究地下地质体的方法，是弹性波 法中最重要的一类，按波源不同，包括地震 波法、声波法、超声波法等 a.放炮产生地震波 目的：地下岩士分层，场地卓越周 期的研究 b.可控震源产生地震波 人工方法产生地震波
（2）地震波法，指利用地震波的回波波速， 波形变化研究地下地质体的方法，是弹性波 法中最重要的一类，按波源不同，包括地震 波法、声波法、超声波法等 目的：地下岩土分层、场地卓越周 期的研究 第三节 地质勘探与试验

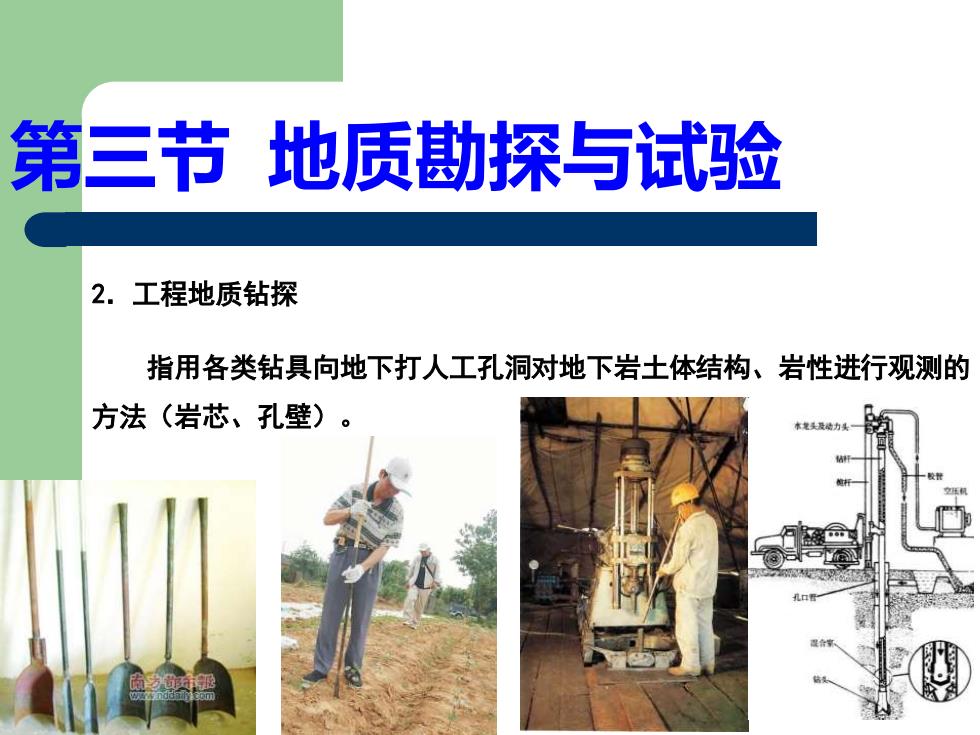

第三节地质勘探与试验 2.工程地质钻探 指用各类钻具向地下打人工孔洞对地下岩土体结构、岩性进行观测的 方法（岩芯、孔壁）
2．工程地质钻探 指用各类钻具向地下打人工孔洞对地下岩土体结构、岩性进行观测的 方法（岩芯、孔壁）。 第三节 地质勘探与试验
