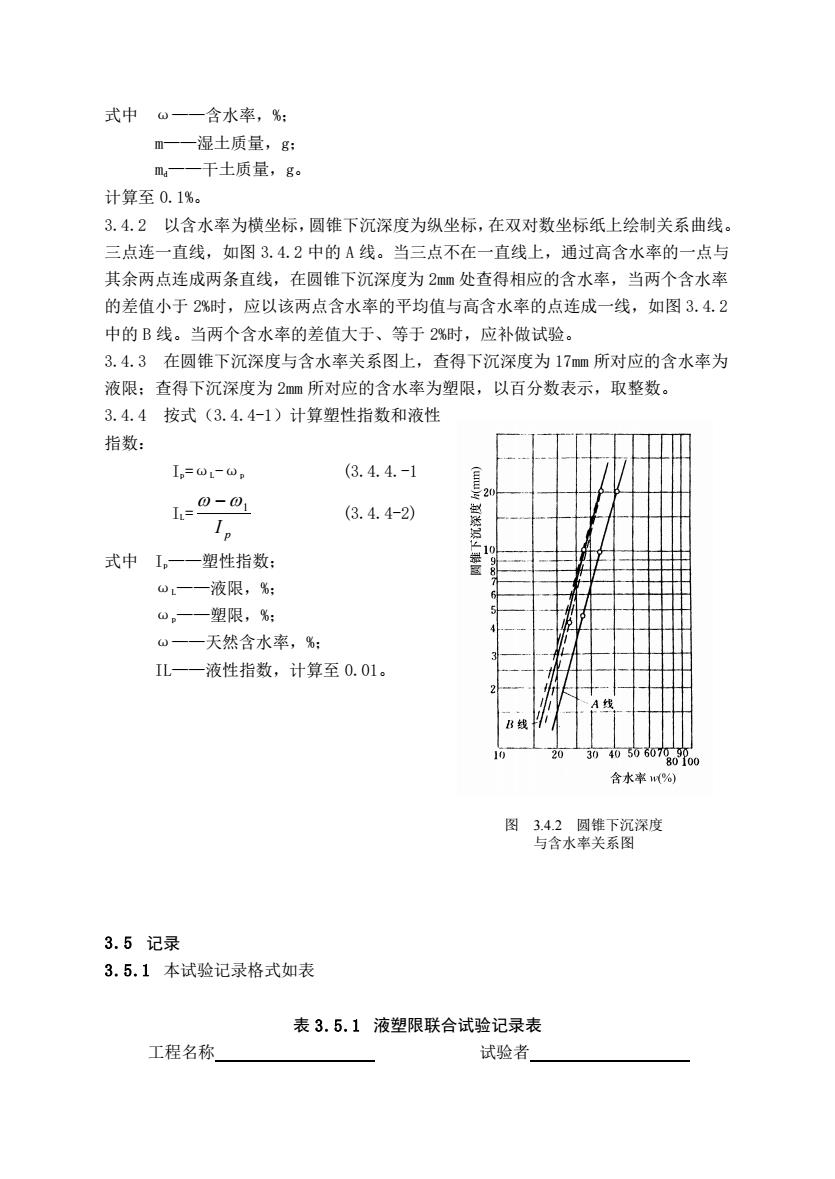

式中一—含水率，%： m一一湿土质量， m4一 干土质量，g。 计算至0.1% 3.4.2以含水率为横坐标，圆锥下沉深度为纵坐标，在双对数坐标纸上绘制关系曲线。 三点连一直线，如图3.4.2中的A线。当三点不在一直线上，通过高含水率的一点与 其余两点连成两条直线，在圆锥下沉深度为2mm处查得相应的含水率，当两个含水率 的差值小于2%时，应以该两点含水率的平均值与高含水率的点连成一线，如图3.4.2 中的B线。当两个含水率的差值大于、等于2%时，应补做试验。 3.4.3在圆锥下沉深度与含水率关系图上，查得下沉深度为17m所对应的含水率为 液限：查得下沉深度为2m所对应的含水率为塑限，以百分数表示，取整数。 3.4.4按式(3.4.4-1)计算塑性指数和液性 指数： I=u1-0, (3.4.4.-1 1=0-o, (3.4.4-2) 式中【，一一塑性指数： 01一一液限，%： 一塑限，%： 0一一天然含水率，%： IL一一液性指数，计算至0.01。 B线 30566070 含水率(% 图3.4.2圆锥下沉深度 与含水率关系图 3.5记录 3.5.1本试验记录格式如表 表3.5.1液塑限联合试验记录表 工程名称 试验者
式中 ω——含水率，%； m——湿土质量，g； md——干土质量，g。 计算至 0.1%。 3.4.2 以含水率为横坐标，圆锥下沉深度为纵坐标，在双对数坐标纸上绘制关系曲线。 三点连一直线，如图 3.4.2 中的 A 线。当三点不在一直线上，通过高含水率的一点与 其余两点连成两条直线，在圆锥下沉深度为 2mm 处查得相应的含水率，当两个含水率 的差值小于 2%时，应以该两点含水率的平均值与高含水率的点连成一线，如图 3.4.2 中的 B 线。当两个含水率的差值大于、等于 2%时，应补做试验。 3.4.3 在圆锥下沉深度与含水率关系图上，查得下沉深度为 17mm 所对应的含水率为 液限；查得下沉深度为 2mm 所对应的含水率为塑限，以百分数表示，取整数。 3.4.4 按式（3.4.4-1）计算塑性指数和液性 指数： Ip=ωL-ωp (3.4.4.-1 IL= p I −1 (3.4.4-2) 式中 Ip——塑性指数； ωL——液限，%； ωp——塑限，%； ω——天然含水率，%； IL——液性指数，计算至 0.01。 3.5 记录 3.5.1 本试验记录格式如表 表 3.5.1 液塑限联合试验记录表 工程名称 试验者 图 3.4.2 圆锥下沉深度 与含水率关系图

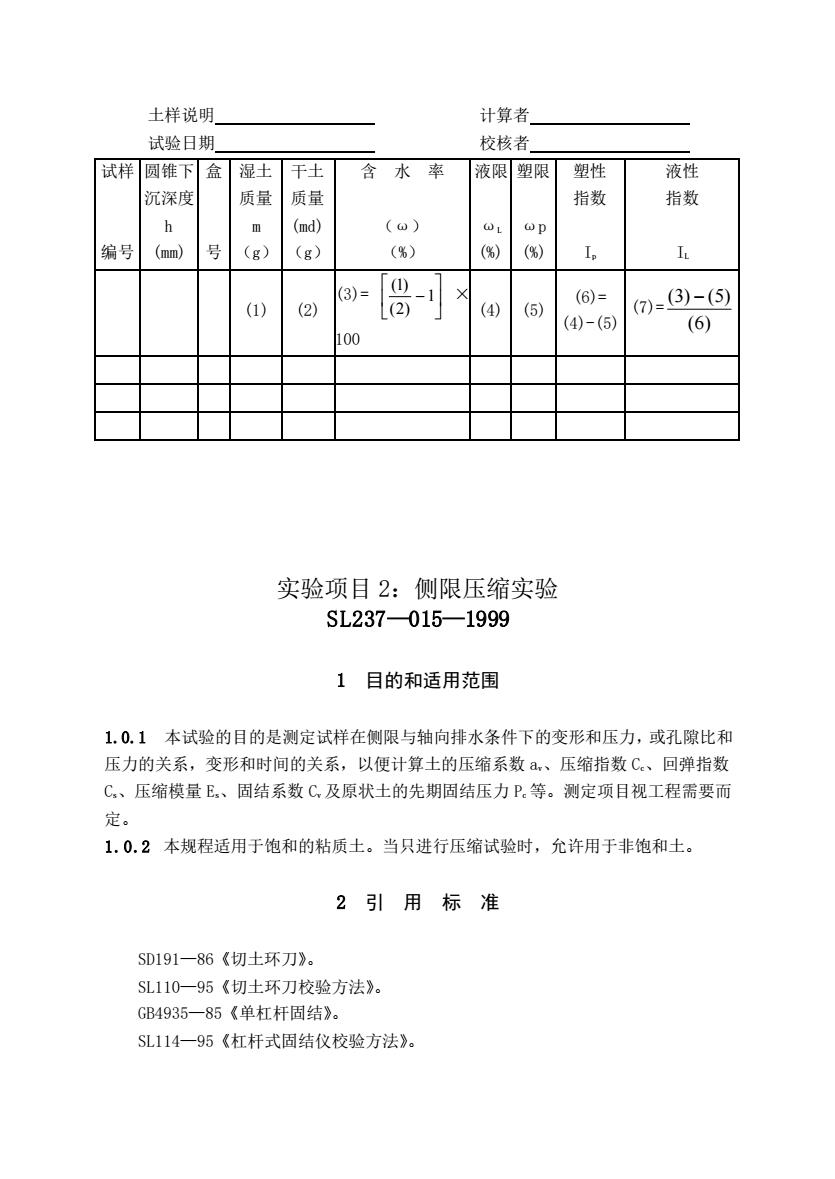

土样说明」 计算者 试验日期 校核者 试样圆锥下盒 湿士 干土 含 水率 液限塑限 塑性 液性 沉深度 质量 质量 指数 指数 h (md) (山) @p 编号 (mm） 号 (g) (g) (%) () I 「-1 (6)= (2) (2) (4) (7)=3)-(5) 100 (4)-(5 (6) 实验项目2：侧限压缩实验 SL237015-1999 1目的和适用范围 1.0.1本试验的目的是测定试样在侧限与轴向排水条件下的变形和压力，或孔隙比和 压力的关系，变形和时间的关系，以便计算土的压缩系数a、压缩指数C。、回弹指数 C、压缩模量E。、固结系数C及原状土的先期固结压力P.等。测定项目视工程需要而 定。 1.0.2本规程适用于饱和的粘质土。当只进行压缩试验时，允许用于非饱和土。 2引用标准 SD191一86《切土环刀》。 SL110一95《切土环刀校验方法》。 GB4935一85《单杠杆固结》。 SL114一95《杠杆式固结仪校验方法》
土样说明 计算者 试验日期 校核者 试样 编号 圆锥下 沉深度 h (mm) 盒 号 湿土 质量 m （g） 干土 质量 (md) （g） 含 水 率 （ω） （%） 液限 ωL (%) 塑限 ωp (%) 塑性 指数 Ip 液性 指数 IL (1) (2) (3)= −1 (2) (1) × 100 (4) (5) (6)= (4)-(5) (7)= (6) (3) − (5) 实验项目 2：侧限压缩实验 SL237—015—1999 1 目的和适用范围 1.0.1 本试验的目的是测定试样在侧限与轴向排水条件下的变形和压力，或孔隙比和 压力的关系，变形和时间的关系，以便计算土的压缩系数 av、压缩指数 Cc、回弹指数 Cs、压缩模量 Es、固结系数 Cv 及原状土的先期固结压力 Pc 等。测定项目视工程需要而 定。 1.0.2 本规程适用于饱和的粘质土。当只进行压缩试验时，允许用于非饱和土。 2 引 用 标 准 SD191—86《切土环刀》。 SL110—95《切土环刀校验方法》。 GB4935—85《单杠杆固结》。 SL114—95《杠杆式固结仪校验方法》
SL237-002一1999《土样和试样制备》 SL237-003-1999《含水率试验》。 SL237-004一1999《密度试验》。 GB/T15406一94《土工仪器的基本参数及通用技术条件》第一篇：室内土工仪器。 3标准固结试验 3.1仪器设备 3.1.1固结容器：由环刀、护环、透水板、加压上盖 和量表架等组成。环刀、透水板的技术性能和尺寸参 数应符合SD191一-86切土环刀及相关标准的规定。见 图3.1.1。 3.1,2加压设备：可采用量程为5~10kN的杠杆式、 磅秤式或其他加压设备，其准确度应符合GB4935一85 及GB/T15406一94的规定。 3.1.3变形测量设备：百分表量程10mm,分度值 图3.1山周结容器示意图 1一水 上 为0.01m,或准确度为全量程的0.2%的位移传感 5一透水板：6一量表导杆：7一量表架 器。 3.1.4其他：刮土刀、钢丝锯、天平、秒表等。 3.2仪器设备的检定和校准 3.2.1环刀：应按SL110一95规定的方法进行校验。 3.2.2透水板：应按SL111一95规定的方法进行校验。 3.2.3加荷设备：参照SL114-95的方法进行校验。 3.2.4百分表：应按JJG34一84《百分表检定规程》进行检定。 3.2.5固结仪变形校正京戏按SL114一95的附《固结仪变形校正》方法进行。 3.3试验步骤 3.3.1根据工程需要，切取原状土试样或制备给定密度与含水率的扰动土试样。制备 方法参照SL237-002一1999规定进行。 3.3.2如系冲填土，先将土样调成液限或1.2~1.3倍液限的土膏，拌合均匀，在保 湿器内静置h。然后把环刀倒置于小玻璃板上，用调土刀把土音填入环刀，排除气泡 刮平，称量。 3.3.3按SL237一003一1999及SL237-004一1999规定，测定试样的含水率及密度。 对于扰动试样需要饱和时，按SL237一002一1999规定的方法将试样进行抽气饱和。 3.3.4在固结容器内放置护环、透水板和薄滤纸，将带有环刀的试样，小心装入护环， 然后在试样上放薄滤纸、透水板和加压盖板，置于加压框架下，对准加压框架的正中
SL237—002—1999《土样和试样制备》。 SL237—003—1999《含水率试验》。 SL237—004—1999《密度试验》。 GB/T15406—94《土工仪器的基本参数及通用技术条件》第一篇：室内土工仪器。 3 标 准 固 结 试 验 3.1 仪器设备 3.1.1 固结容器：由环刀、护环、透水板、加压上盖 和量表架等组成。环刀、透水板的技术性能和尺寸参 数应符合 SD191—86 切土环刀及相关标准的规定。见 图 3.1.1。 3.1.2 加压设备：可采用量程为 5～10kN 的杠杆式、 磅秤式或其他加压设备，其准确度应符合 GB4935—85 及 GB/T15406—94 的规定。 3.1.3 变形测量设备：百分表量程 10mm，分度值 为 0.01mm，或准确度为全量程的 0.2%的位移传感 器。 3.1.4 其他：刮土刀、钢丝锯、天平、秒表等。 3.2 仪器设备的检定和校准 3.2.1 环刀：应按 SL110—95 规定的方法进行校验。 3.2.2 透水板：应按 SL111—95 规定的方法进行校验。 3.2.3 加荷设备：参照 SL114—95 的方法进行校验。 3.2.4 百分表：应按 JJG34—84《百分表检定规程》进行检定。 3.2.5 固结仪变形校正京戏按 SL114—95 的附《固结仪变形校正》方法进行。 3.3 试验步骤 3.3.1 根据工程需要，切取原状土试样或制备给定密度与含水率的扰动土试样。制备 方法参照 SL237—002—1999 规定进行。 3.3.2 如系冲填土，先将土样调成液限或 1.2～1.3 倍液限的土膏，拌合均匀，在保 湿器内静置 2h。然后把环刀倒置于小玻璃板上，用调土刀把土膏填入环刀，排除气泡 刮平，称量。 3.3.3 按 SL237—003—1999 及 SL237—004—1999 规定，测定试样的含水率及密度。 对于扰动试样需要饱和时，按 SL237—002—1999 规定的方法将试样进行抽气饱和。 3.3.4 在固结容器内放置护环、透水板和薄滤纸，将带有环刀的试样，小心装入护环， 然后在试样上放薄滤纸、透水板和加压盖板，置于加压框架下，对准加压框架的正中， 图 3.1.1 固结容器示意图 1—水槽；2—护环；3—环刀；4—加压上盖； 5—透水板；6—量表导杆；7—量表架
安装量表。 下透水板应事先浸水饱和 对非饱和状态的试样，透 试样为试样，透水板的湿度应尽量与试样湿 水板的湿度应尽量 3.3.5为保证试样与仪器上下各部件之间接触良好，应施加1kP的预压压力，然后 调整量表，使指针读数为零。 3.3.6确定需要施加的各级压力。加压等级一般为12.5、25.0、50.0、100、200、400 800、1600、3200kPa。最后一级的压力应大于上覆土层的计算压力100^200kPa。 3.3.7需要确定原状土的先期固结压力时，加压率宜小于1，可采用0.5或0.25倍。 最后一级压力使e1g即曲线下段出现较长的直线段。 3.3.8第1级压力的大小视土的软硬程度分别采用12.5、25.0kPa或50.0kPa(第 1级实加压力应减去预压压力)。 3.3.9如系饱和试样，则在施加第1级压力后，立即向水槽中注水至满。如系非饱和 试样，须用湿棉转住加压盖板四周，避免水分蒸发。 3.3.10需测定沉降速率时，加压后按下列时顺序测记量表读数：0.10、0.25、1,00 2.25、4.00、6.25、9.00、12.25、16.00、20.25、25.00、30.25、36.00、42.25、49.00、 64.00、100.00、200.00min和400.00min及23h和24h至稳定为止。 3.3.11当不需要测定沉降速率时，稳定标准规定为每级压力下固结24h。测记稳定读 数后，再施加第2级压力。依次逐级加压至试验结束。 注：当试样的渗透系数大于10c/s时，允许以主固结完成作为相对稳定标准：对某些高液限 土，24h以后尚有较大的压缩变形时，以试样变形每小明变化不大于0.005m认为稳定。 3.3.12需要作回弹试验时，可在某级压力（大于上覆压力）下固结稳定后卸压，直 至卸至第1级压力。每次卸压后的回弹稳定标准与加压相同，并测记每级压力及最后 一级压力时的回弹量。 3.3.13试验结束后，迅速拆除仪器各部件，取出带环刀的试样。如系饱和试样，则 用干滤纸吸去试样两端表面上的水，取出试样，测定试验后的含水率。 3.4计算及制图 3.4.1按式(3.4.1)计算试样的初发孔隙比6： e=2G0+0.01o2.1 (3.4.1) P。 式中G一一土粒比重： p -水的密度，g/cm: 一试样初始密度，g/cm: 一试样的初始含水率，%。 3.4.2按式(3.4.2)计算各级压力下固结稳定后的孔隙比：
安装量表。 注：如试样为饱和土，上、下透水板应事先浸水饱和；对非饱和状态的试样，透 水板的湿度应尽量与试样，透水板的湿度应尽量与试样湿度接近。 3.3.5 为保证试样与仪器上下各部件之间接触良好，应施加 1kPa 的预压压力，然后 调整量表，使指针读数为零。 3.3.6 确定需要施加的各级压力。加压等级一般为 12.5、25.0、50.0、100、200、400、 800、1600、3200 kPa。最后一级的压力应大于上覆土层的计算压力 100~200 kPa。 3.3.7 需要确定原状土的先期固结压力时，加压率宜小于 1，可采用 0.5 或 0.25 倍。 最后一级压力使 e~lgp 曲线下段出现较长的直线段。 3.3.8 第 1 级压力的大小视土的软硬程度分别采用 12.5、25.0 kPa 或 50.0 kPa（第 1 级实加压力应减去预压压力）。 3.3.9 如系饱和试样，则在施加第 1 级压力后，立即向水槽中注水至满。如系非饱和 试样，须用湿棉转住加压盖板四周，避免水分蒸发。 3.3.10 需测定沉降速率时，加压后按下列时顺序测记量表读数：0.10、0.25、1.00、 2.25、4.00、6.25、9.00、12.25、16.00、20.25、25.00、30.25、36.00、42.25、49.00、 64.00、100.00、200.00min 和 400.00min 及 23h 和 24h 至稳定为止。 3.3.11 当不需要测定沉降速率时，稳定标准规定为每级压力下固结 24h。测记稳定读 数后，再施加第 2 级压力。依次逐级加压至试验结束。 注：当试样的渗透系数大于 10-5 cm/s 时，允许以主固结完成作为相对稳定标准；对某些高液限 土，24h 以后尚有较大的压缩变形时，以试样变形每小明变化不大于 0.005mm 认为稳定。 3.3.12 需要作回弹试验时，可在某级压力（大于上覆压力）下固结稳定后卸压，直 至卸至第 1 级压力。每次卸压后的回弹稳定标准与加压相同，并测记每级压力及最后 一级压力时的回弹量。 3.3.13 试验结束后，迅速拆除仪器各部件，取出带环刀的试样。如系饱和试样，则 用干滤纸吸去试样两端表面上的水，取出试样，测定试验后的含水率。 3.4 计算及制图 3.4.1 按式（3.4.1）计算试样的初发孔隙比 eo； eo= 0 (1 0.01 ) Gs + o -1 (3.4.1) 式中 GS——土粒比重； ρω——水的密度，g/cm3； ρ0——试样初始密度，g/cm3； ω0——试样的初始含水率，%。 3.4.2 按式（3.4.2）计算各级压力下固结稳定后的孔隙比 ei：
e-1+e) (3.4.2) h 式中a一一某级压力上的孔隙比： △h,一一某级压力下试样高度变化，cm: h,一一试样初始高度，cm。 3.4.3按式(3.4.3)计算某一压力范围内的压缩系数a: a月 (3.4.3) 式中一一某一压力值，kPa: 其余符号见本规程式(3.4.2)。 3.4.4按下列公式计算某一压力范围内的压缩模量￡和体积压缩系数m,: E-1+e (3.4.4-1) a 21-a2 E,1+ (3.4.4-2) 式中符号见本规模式(3.4.1)、式(3.4.3)。 3.45以孔隙比为e为纵坐标，压力p为横坐标，绘制孔隙比与压力的关系曲线，如 图3.4.5所示。 3.46原状土的先期固结压力4的确定方法见图3.4.6，用适当比例的纵横坐标作一 1g曲线，在曲线上找出最小曲率半径尼点O。过O点作水平经0A、切线B及角A0B 的平分线O0,D与曲线的直线段C的延长线交于点E,则对应于E点的压力值即为该 原状土的先期固结压力A。 3.4.7按式(3.4.7)计算压缩指数C及回弹指数C: C.或C e二 1gP 式中符号见本规程式(3.4.3) G即eIgp曲线直线段的斜率。用同法在回弹支上求 率，即G。 3.4 0 为纵坐标，目 0.2 网=3 风10kPa 3(min)
ei=eo-(1+eo) o i h h (3.4.2) 式中 ei——某级压力上的孔隙比； △hi——某级压力下试样高度变化，cm； h0——试样初始高度，cm。 3.4.3 按式（3.4.3）计算某一压力范围内的压缩系数 av： av= i i i i P P e e − − + + 1 1 (3.4.3) 式中 pi——某一压力值，kPa； 其余符号见本规程式（3.4.2）。 3.4.4 按下列公式计算某一压力范围内的压缩模量 Es 和体积压缩系数 mυ： Es= v o a 1+ e (3.4.4-1) mv= Es 1 = o v e a 1+ (3.4.4-2) 式中符号见本规模式(3.4.1)、式(3.4.3)。 3.4.5 以孔隙比为 e 为纵坐标，压力 p 为横坐标，绘制孔隙比与压力的关系曲线，如 图 3.4.5 所示。 3.4.6 原状土的先期固结压力pc的确定方法见图3.4.6，用适当比例的纵横坐标作e～ lgp 曲线，在曲线上找出最小曲率半径 Rmin 点 O。过 O 点作水平经 OA、切线 OB 及角 AOB 的平分线 OD，OD 与曲线的直线段 C 的延长线交于点 E，则对应于 E 点的压力值即为该 原状土的先期固结压力 pc。 3.4.7 按式(3.4.7)计算压缩指数 Cc 及回弹指数 Cs： Cc 或 Cs= i i i i gP gP e e 1 1 1 1 − − + + (3.4.7) 式中符号见本规程式(3.4.3)。 Cc 即 e～lgp 曲线直线段的斜率。用同法在回弹支上求其平均斜 率，即 Cs。 3.4.8 按下列方法求算固结系数 Cυ。 1 时间平方根法。 对于某一压力，以量表读数 d(mm)为纵坐标，时 图 3.4.5 e～p 关系曲线
