上游充通大￥ Shanghai Jiao Tong University I what is gas hydrate? √结晶固体； √结构类似于冰，看起来也像冰，是可以燃烧 的冰； 成分：水和气体（气体可以是CO2,CH4,C2H6, Ar,等)；气体分子填充水分子组成的孔隙 (cage) 一 般分子式：M(H2O)n;或MnH2O,其中M可 以是CO2,CH4,C2H6,Ar,等。 甲烷水合物：CH4(H2O)n,或CH4nH2O 其中n≈5.75
Shanghai Jiao Tong University I what is gas hydrate？ √ 结晶固体; √ 结构类似于冰，看起来也像冰，是可以燃烧 的冰; 成分：水和气体(气体可以是CO2 , CH4 , C2H6 , Ar, 等); 气体分子填充水分子组成的孔隙 (cage) 一般分子式：M·(H2O)n ; 或 M·nH2O, 其中M可 以是CO2 , CH4 , C2H6 , Ar, 等。 甲烷水合物：CH4·(H2O)n , 或 CH4·nH2O 其中 n ≈ 5.75
小孔隙 中孔隙 大孔隙 20个水分子组成 的十二面体的孔 24个水分子组成 隙(12个5边形 的孔隙(12个5 的面，表示为： 边形的面，两 28个水分子组成 512) 个6边形的面，表 的孔隙(51264) 示为：51262)
20个水分子组成 的十二面体的孔 隙（12个5边形 的面，表示为： 5 12） 24个水分子组成 的孔隙(12个 5 边形的面, 两 个6边形的面,表 示为：5 126 2) 28个水分子组成 的孔隙 (5 126 4） 小孔隙 中孔隙 大孔隙
上游充通大￥ Shanghai Jiao Tong University 三种结构 结构I(Structure):气体分子充入小和中的孔隙 结构l(Structure):小和大的孔隙 结构H(Structure H):小孔隙(512)，和另外两种孔隙（中： 435663:大：51268) 甲烷分子小，可进入小孔隙，因此甲烷水合物的主要结构是结 构丨。大分子如丙烷的存在会增加结构Ⅱ的稳定性
Shanghai Jiao Tong University 三种结构 结构 I (Structure I)：气体分子充入小和中的孔隙 结构 II (Structure II)：小和大的孔隙 结构 H (Structure H)：小孔隙(512)，和另外两种孔隙（中： 4 35 66 3；大：5 126 8） 甲烷分子小，可进入小孔隙，因此甲烷水合物的主要结构是结 构 I。大分子如丙烷的存在会增加结构 II 的稳定性
Gas molecules Water molecules
Shanghai Jiao Tong University

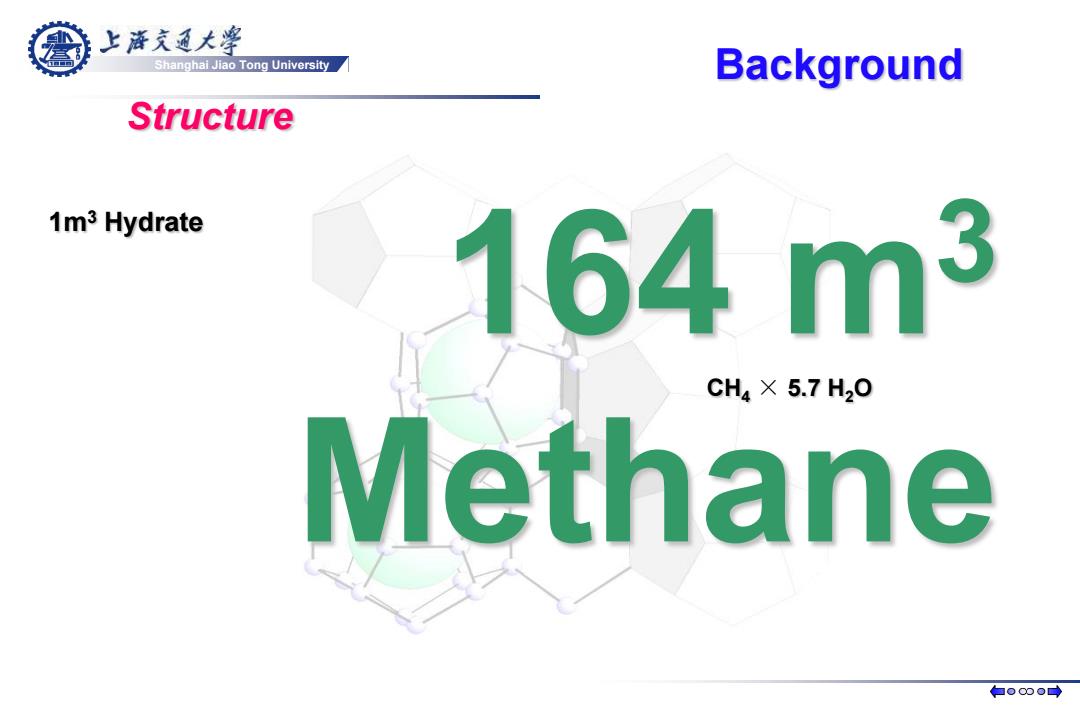

上游充通大学 Shanghai Jiao Tong University Background Structure 1m3 Hydrate 164m3 CH4×5.7H2O Methane 中0000→
Shanghai Jiao Tong University 164 m3 Methane 1m3 Hydrate CH4 × 5.7 H2O Structure Background
