2、偏振片的偏振化方向 ·偏振片上允许通过光振动的方向叫做偏振片的 偏振化方向。也叫透光轴。 16 首页上页下页退出
首 页 上 页 下 页 退 出 16 • 偏振片上允许通过光振动的方向叫做偏振片的 偏振化方向。也叫透光轴。 2、偏振片的偏振化方向
·自然光通过偏振片后即成为线偏振光，线偏振光 的振动方向与偏振片的偏振化方向相同。此时的偏 振片称为起偏器。 ·若入射自然光的光强为o,其通过偏振片后，光 强降为/2。 首页上页下页退出
首 页 上 页 下 页 退 出 17 • 自然光通过偏振片后即成为线偏振光，线偏振光 的振动方向与偏振片的偏振化方向相同。此时的偏 振片称为起偏器。 • 若入射自然光的光强为I0，其通过偏振片后，光 强降为I0/2。 0 I 0 2 1 I

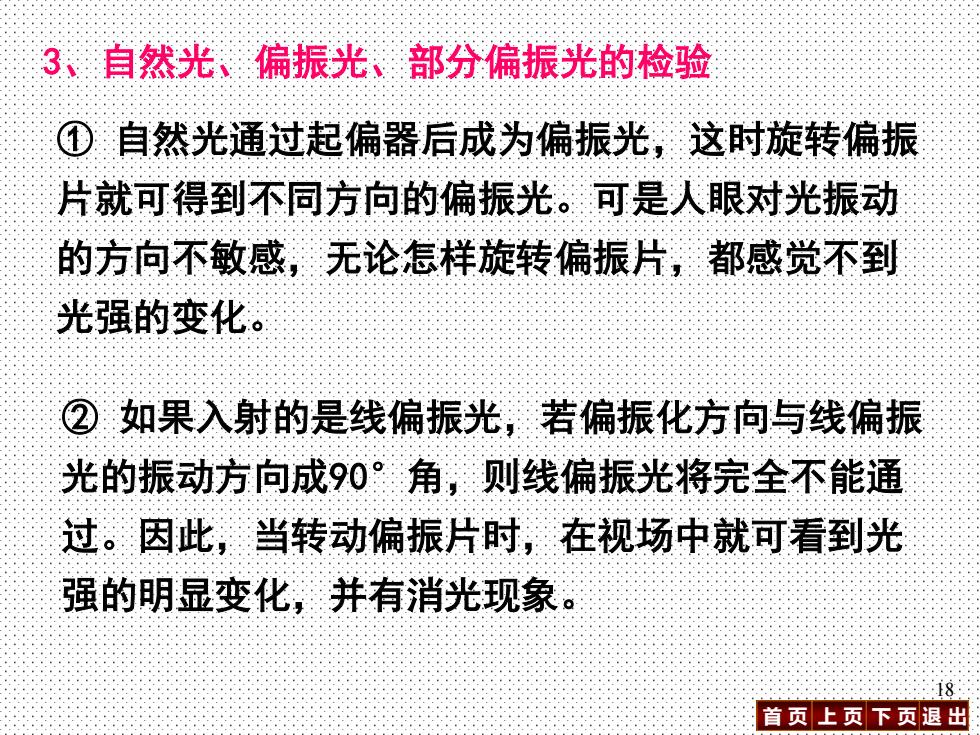

3、自然光、偏振光、部分偏振光的检验 ①自然光通过起偏器后成为偏振光，这时旋转偏振 片就可得到不同方向的偏振光。可是人眼对光振动 的方向不敏感，无论怎样旋转偏振片，都感觉不到 光强的变化。 ②如果入射的是线偏振光，若偏振化方向与线偏振 光的振动方向成90°角，则线偏振光将完全不能通 过。因此，当转动偏振片时，在视场中就可看到光 强的明显变化，并有消光现象。 首页上页下页退出
首 页 上 页 下 页 退 出 18 ① 自然光通过起偏器后成为偏振光，这时旋转偏振 片就可得到不同方向的偏振光。可是人眼对光振动 的方向不敏感，无论怎样旋转偏振片，都感觉不到 光强的变化。 3、自然光、偏振光、部分偏振光的检验 ② 如果入射的是线偏振光，若偏振化方向与线偏振 光的振动方向成90°角，则线偏振光将完全不能通 过。因此，当转动偏振片时，在视场中就可看到光 强的明显变化，并有消光现象
③如果入射的是部 偏振转一周 分偏振光，则转动偏 线偏光 消光 振片时，视场中光强 部分偏光 强度变，无 有变化，但不十分明 消光 显，无消光现象。 自然光 强度不变 透光轴 应用：制成安全汽车灯； 在大房间内的风洞上装上两块可自由旋转的偏 振片，可使室内光线具有浪漫色彩。 19 首页上页下页退出
首 页 上 页 下 页 退 出 19 偏振片转一周 线偏光 消光 部分偏光 强 度变，无 消光 自然光 强度不变 透光轴 ③ 如果入射的是部 分偏振光，则转动偏 振片时，视场中光强 有变化，但不十分明 显，无消光现象。 应用：制成安全汽车灯； 在大房间内的风洞上装上两块可自由旋转的偏 振片，可使室内光线具有浪漫色彩
14.2.2马吕斯定律 光强为的线偏振光，当其振动方向与偏振片的偏 振化方向的成α角时，则透过偏振片的光强为： I=In cos'a 注意两点： ①入射光必须是线偏振光，不是自然光： ②是与cos2a正比，而不是与cosa正比。 20. 首页上页下页退出
首 页 上 页 下 页 退 出 20 光强为I0的线偏振光，当其振动方向与偏振片的偏 振化方向的成α角时，则透过偏振片的光强为： 2 0 I I = cos ➢ 注意两点： ①入射光必须是线偏振光，不是自然光； ②是与cos2α正比，而不是与cosα正比。 14.2.2 马吕斯定律 A I0 I
