3、自然光的表示 由于自然光的波振幅在垂直于传播方向的平面内，在 各个方向上的分布平均相等，因此将波振幅在该平面内向 任意的两个正交方向进行分解，都可以得到两个振动方向 互相垂直且振幅相等的振动，故此自然光常用下图表示： 。表示该光的振动方向垂直于纸平面 ↑表示该光的振动面就在纸平面内。 首页上页下页退出
首 页 上 页 下 页 退 出 11 S u x y S . u S 表示该光的振动面就在纸平面内。 • 表示该光的振动方向垂直于纸平面； 3、自然光的表示 由于自然光的波振幅在垂直于传播方向的平面内，在 各个方向上的分布平均相等，因此将波振幅在该平面内向 任意的两个正交方向进行分解，都可以得到两个振动方向 互相垂直且振幅相等的振动，故此自然光常用下图表示：

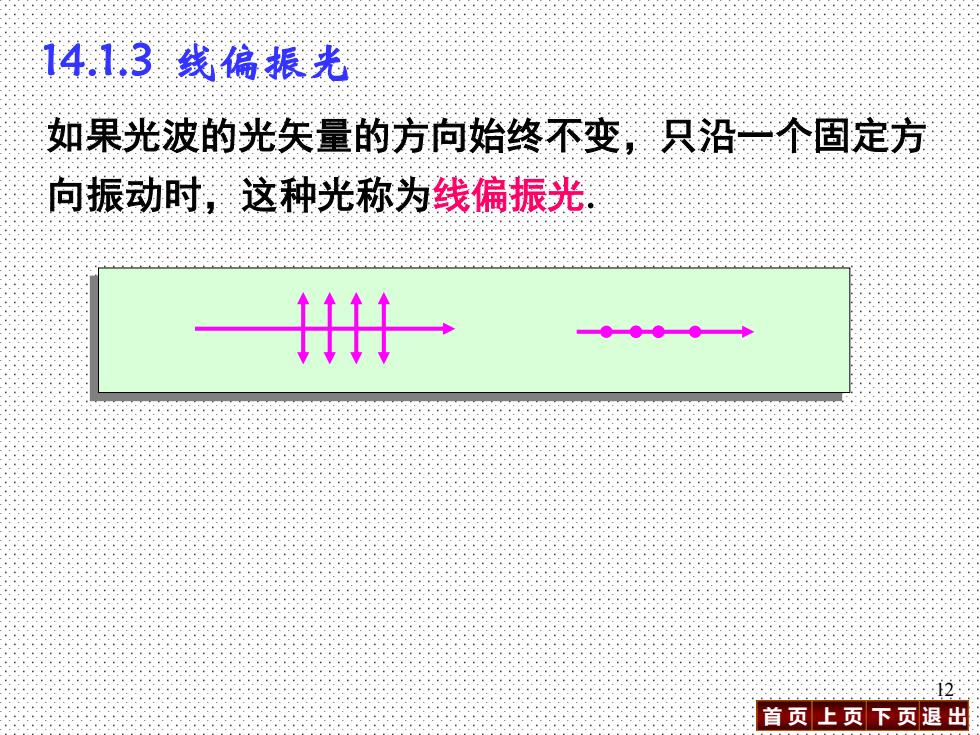

14.1.3线偏振光 如果光波的光矢量的方向始终不变，只沿一个固定方 向振动时，这种光称为线偏振光 计 首页上页下页退出
首 页 上 页 下 页 退 出 12 14.1.3 线偏振光 如果光波的光矢量的方向始终不变，只沿一个固定方 向振动时，这种光称为线偏振光
14.1,4部分偏振光 这种光在垂直于光的传播方向的平面内，各方向的振 动都有，但它们的振幅大小不相等，称为部分偏振光 册一北 例：晴朗蔚蓝色的天空中所散射的日光多是部分偏振 光，散射光与入射光的方向越接近垂直，散射光的偏 振度越高。 首页上页下页退出
首 页 上 页 下 页 退 出 13 14.1.4 部分偏振光 这种光在垂直于光的传播方向的平面内，各方向的振 动都有，但它们的振幅大小不相等，称为部分偏振光. 例：晴朗蔚蓝色的天空中所散射的日光多是部分偏振 光，散射光与入射光的方向越接近垂直，散射光的偏 振度越高
§14-2起偏和检偏马吕斯定律 14.2.1偏振片的起偏和检偏 起偏：把自然光变成偏振光。 1、偏振器：把自然光变成为全偏振光的仪器。 有些晶体（例如硫酸金鸡钠硷）对互相垂直的两个 分振动光矢量具有选择性吸收，这种现象称作晶体 的二向色性。 首页上页下页退出
首 页 上 页 下 页 退 出 14 14.2.1 偏振片的起偏和检偏 1、偏振器：把自然光变成为全偏振光的仪器。 有些晶体（例如硫酸金鸡钠硷）对互相垂直的两个 分振动光矢量具有选择性吸收，这种现象称作晶体 的二向色性。 §14-2 起偏和检偏 马吕斯定律 起偏： 把自然光变成偏振光
自然光通过这种晶体薄片后，只剩下一个方向的振 动，而另一个方向的振动则被吸收。这种晶体薄片 就可做偏振片。 偏振器 自然光 偏振光 + 透光轴 15 首页上页下页退出
首 页 上 页 下 页 退 出 15 偏振器 透光轴 自然光 偏振光 自然光通过这种晶体薄片后，只剩下一个方向的振 动，而另一个方向的振动则被吸收。这种晶体薄片 就可做偏振片
