同轴线中用一粗导线接在同轴线的内外导体之 间。 zi Zo =0.017o1o8n号x10- d 同轴线侧视图 等效电路 (公式中尺寸为英寸)
同轴线中用一粗导线接在同轴线的内外导体之 间
(4)串联电容 集总元件串联电容在TEM传输线中可以用许多 方法来实现，下面给出两种最简便的方法，其并联 电容值示于图中
（4）串联电容 集总元件串联电容在TEM传输线中可以用许多 方法来实现，下面给出两种最简便的方法，其并联 电容值示于图中

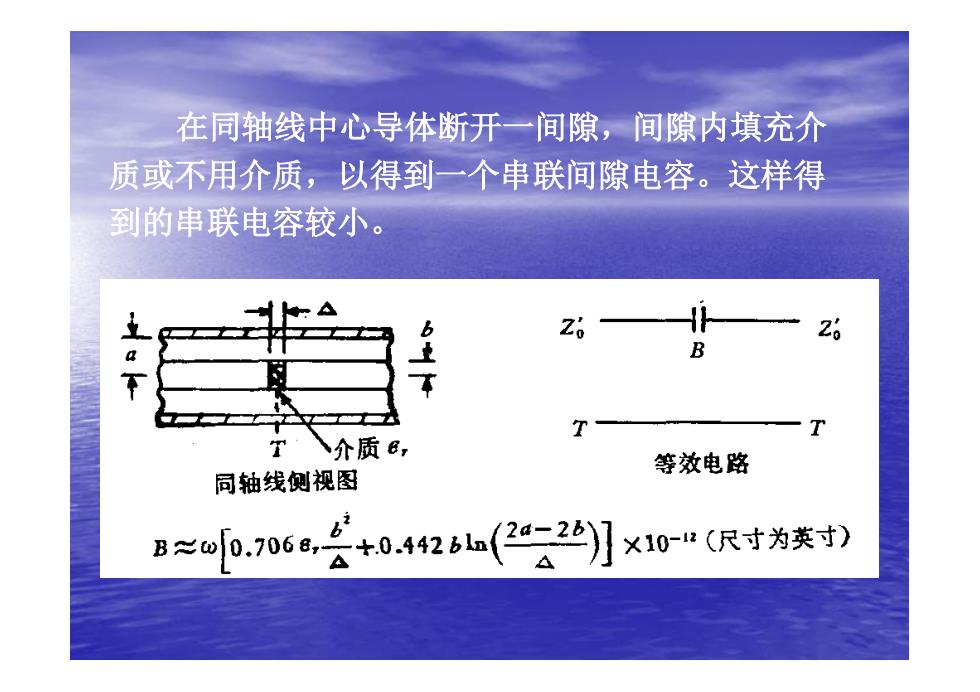

在同轴线中心导体断开一间隙，间隙内填充介 质或不用介质，以得到一个串联间隙电容。这样得 到的串联电容较小。 b上 Zo 26 B T·八介质e, 等效电路 同轴线侧视图 wf.6.) 10-:(尺寸为英寸)
在同轴线中心导体断开一间隙，间隙内填充介 质或不用介质，以得到一个串联间隙电容。这样得 到的串联电容较小
如果需要的串联电容较大，可在同轴线中用 段低阻抗开路线串联于内导体中来实现；或在带状 线中将两中心导带相重叠，中间垫以介质薄片来实 现。 Zo B=0.256,w坠（尺寸为英寸） T 介质e, 等效电路（近似） 带状线中心导带重叠（侧视）
如果需要的串联电容较大，可在同轴线中用一 段低阻抗开路线串联于内导体中来实现；或在带状 线中将两中心导带相重叠，中间垫以介质薄片来实 现
说明：同轴线内外径之比越大阻抗越大，图中内导 体中串入一段低阻抗同轴线一外导体和原内导体 相接，内径接近外径；并且内外导体两侧开路。 介质 26 wl Zo B≈(ZO)路V介员 (Z。)路纸 等效电路 同轴线侧视图
说明：同轴线内外径之比越大阻抗越大，图中内导 体中串入一段低阻抗同轴线——外导体和原内导体 相接，内径接近外径；并且内外导体两侧开路
