0.20.10.6 0.81.0 0.2 0.10.6 W(PS) W(PS) 共混物PP/PS的熔体粘度 共混物PE/PS的熔体粘度 ●按Heitmiller公式计算O按Lin公式计算△实测值 当两组分的弹性很小时，例如共混物PP/PS和 PE/PS,Lin公式计算比较准确

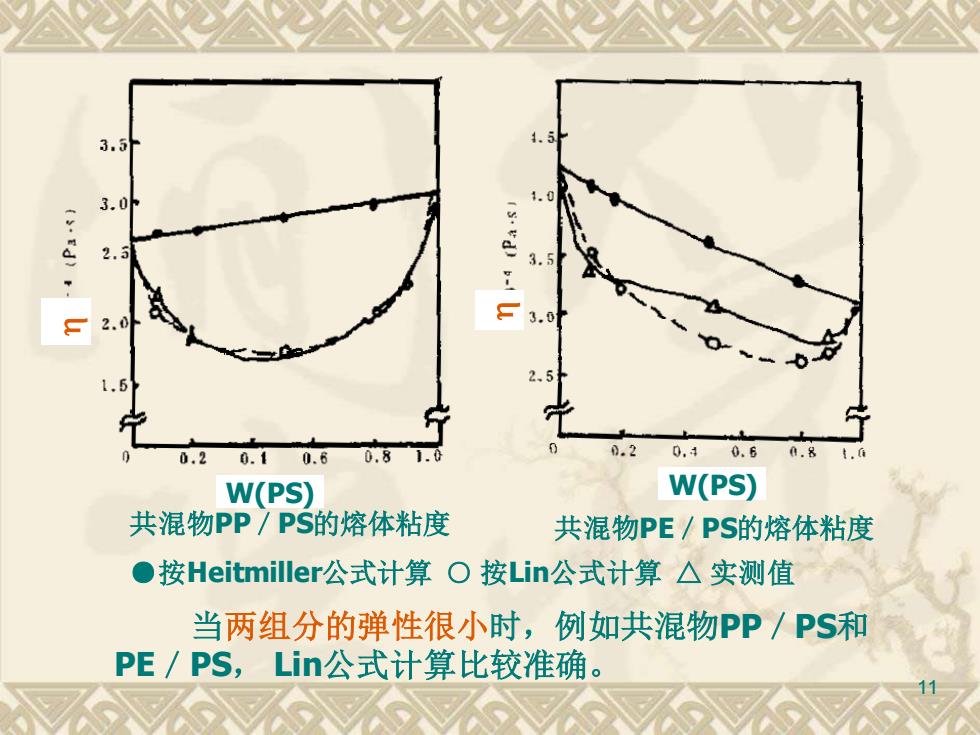

11 共混物PP／PS的熔体粘度 ●按Heitmiller公式计算 ○ 按Lin公式计算 △ 实测值 共混物PE／PS的熔体粘度 当两组分的弹性很小时，例如共混物PP／PS和 PE／PS， Lin公式计算比较准确。 h h W(PS) W(PS)
6.0 5.0 。1 0,20.1 0,6U.81.0 0.2 0.40.60.8 1,0 W(PB) W(ABS) 共混物PS/PB的熔体粘度 共混物PVC/ABS的熔体粘度 ●按Heitmiller公式计算O按Lin公式计算▲实测值 当两组分之一有显著弹性时，例如共混物PS/PB和PVC/ABS 计算与实验事实不符。公式没有考虑聚合物熔体的弹性效应

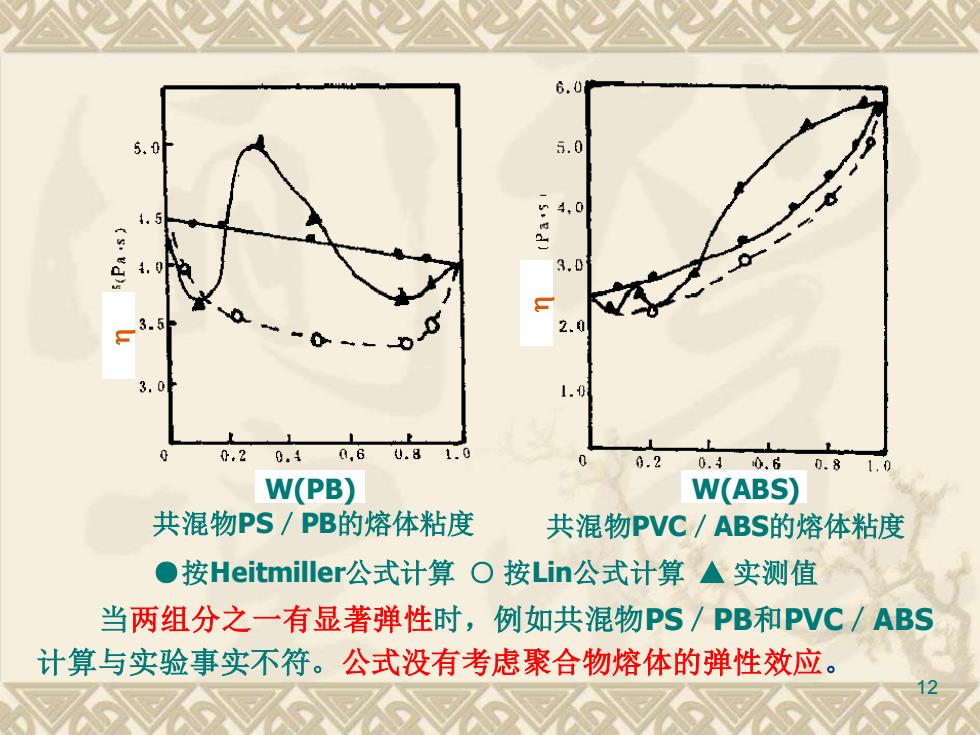

12 共混物PS／PB的熔体粘度 ●按Heitmiller公式计算 ○ 按Lin公式计算 ▲ 实测值 共混物PVC／ABS的熔体粘度 当两组分之一有显著弹性时，例如共混物PS／PB和PVC／ABS 计算与实验事实不符。公式没有考虑聚合物熔体的弹性效应。 h W(PB) W(ABS) h
■由于两相结构、形态及相互作用的千差万别，由于共混条 件及共混设备的不同，共混体的粘度变化复杂，多数情沉 下是通过实际测量。 ■Utracki根据两相共混体简单混合，提出“理想”（简单） 共混体系剪切粘度的对数加和公式，具有一定的实际意义。 gnm=wigm+wgn 式中：W1、W2为两组分的质量分数。 按照上式，在1g1。一w2图中，简单共混物剪切 粘度应是从1gn1发展到1gn2的一条直线

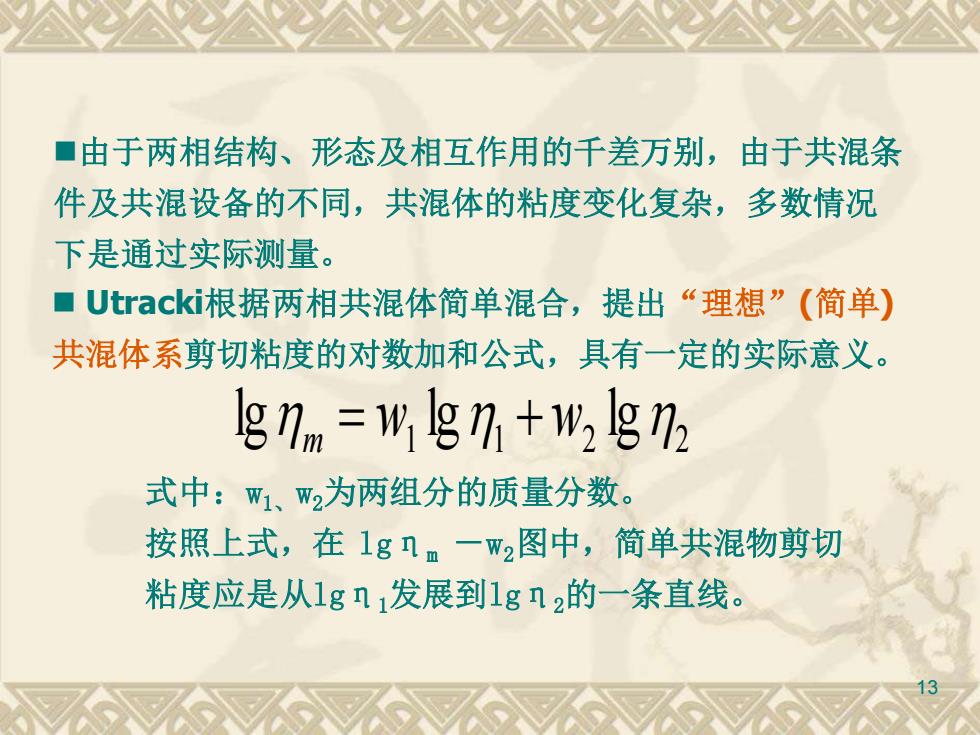

13 1 1 2 2 lgh m = w lgh + w lgh 式中：w1、w2为两组分的质量分数。 按照上式，在 lgηm －w2图中，简单共混物剪切 粘度应是从lgη1发展到lgη2的一条直线。 ◼由于两相结构、形态及相互作用的千差万别，由于共混条 件及共混设备的不同，共混体的粘度变化复杂，多数情况 下是通过实际测量。 ◼ Utracki根据两相共混体简单混合，提出“理想”(简单) 共混体系剪切粘度的对数加和公式，具有一定的实际意义
