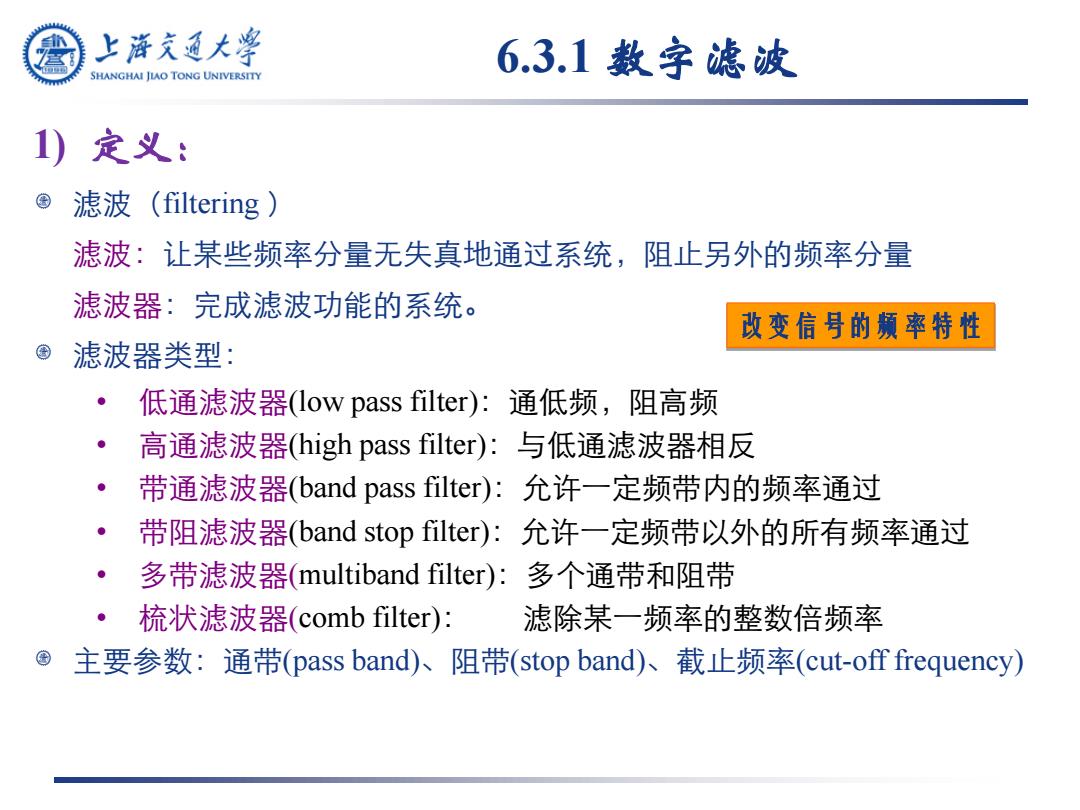

上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 6.3.1数字滤波 1)定义： 滤波(filtering) 滤波：让某些频率分量无失真地通过系统，阻止另外的频率分量 滤波器：完成滤波功能的系统。 改变信号的频率特性 ©滤波器类型： 低通滤波器(low pass filter):通低频，阻高频 高通滤波器(high pass filter):与低通滤波器相反 带通滤波器(band pass filter):允许一定频带内的频率通过 带阻滤波器(band stop filter):允许一定频带以外的所有频率通过 多带滤波器(multiband filter):多个通带和阻带 ·梳状滤波器(comb filter): 滤除某一频率的整数倍频率 主要参数：通带(pass band)、阻带(stop band)截止频率(cut-off frequency)
1) 定义： 滤波（filtering ） 滤波：让某些频率分量无失真地通过系统，阻止另外的频率分量 滤波器：完成滤波功能的系统。 滤波器类型： • 低通滤波器(low pass filter)：通低频，阻高频 • 高通滤波器(high pass filter)：与低通滤波器相反 • 带通滤波器(band pass filter)：允许一定频带内的频率通过 • 带阻滤波器(band stop filter)：允许一定频带以外的所有频率通过 • 多带滤波器(multiband filter)：多个通带和阻带 • 梳状滤波器(comb filter)： 滤除某一频率的整数倍频率 主要参数：通带(pass band)、阻带(stop band)、截止频率(cut-off frequency) 6.3.1 数字滤波 改变信号的频率特性

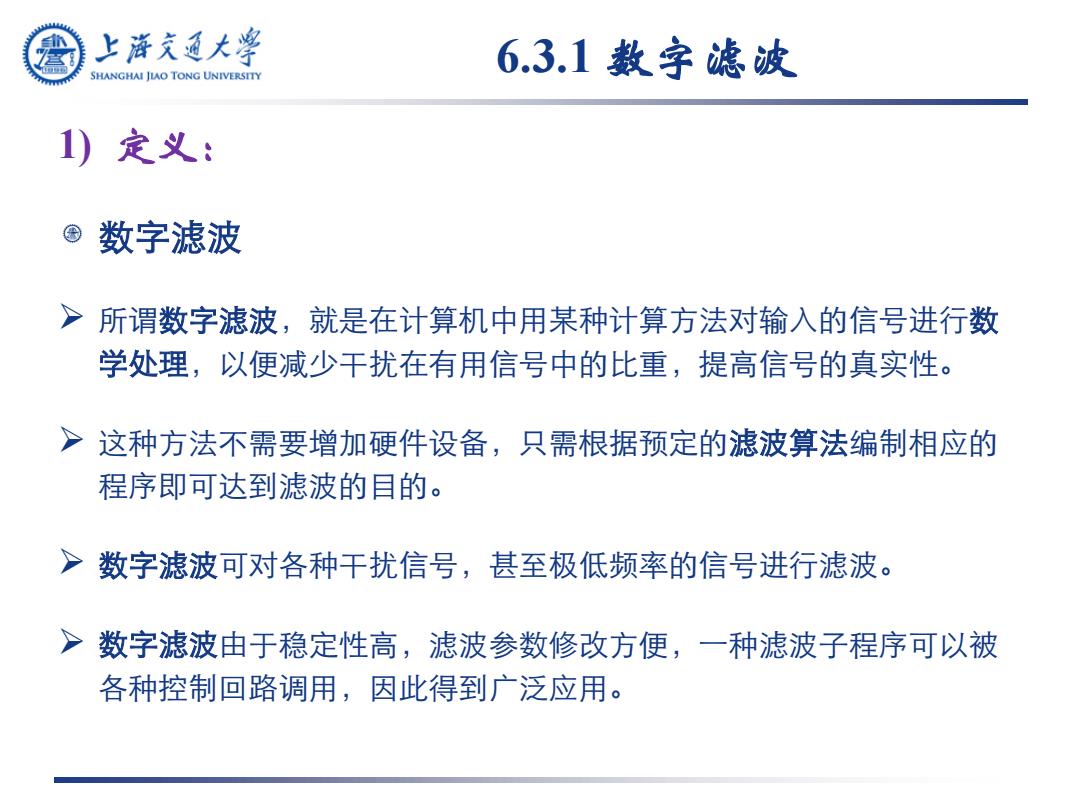

上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 6.3.1数字滤波 1)定义： ©数字滤波 所谓数字滤波，就是在计算机中用某种计算方法对输入的信号进行数 学处理，以便减少干扰在有用信号中的比重，提高信号的真实性。 >这种方法不需要增加硬件设备，只需根据预定的滤波算法编制相应的 程序即可达到滤波的目的。 >数字滤波可对各种干扰信号，甚至极低频率的信号进行滤波。 >数字滤波由于稳定性高，滤波参数修改方便，一种滤波子程序可以被 各种控制回路调用，因此得到广泛应用
1) 定义： 数字滤波 所谓数字滤波，就是在计算机中用某种计算方法对输入的信号进行数 学处理，以便减少干扰在有用信号中的比重，提高信号的真实性。 这种方法不需要增加硬件设备，只需根据预定的滤波算法编制相应的 程序即可达到滤波的目的。 数字滤波可对各种干扰信号，甚至极低频率的信号进行滤波。 数字滤波由于稳定性高，滤波参数修改方便，一种滤波子程序可以被 各种控制回路调用，因此得到广泛应用。 6.3.1 数字滤波

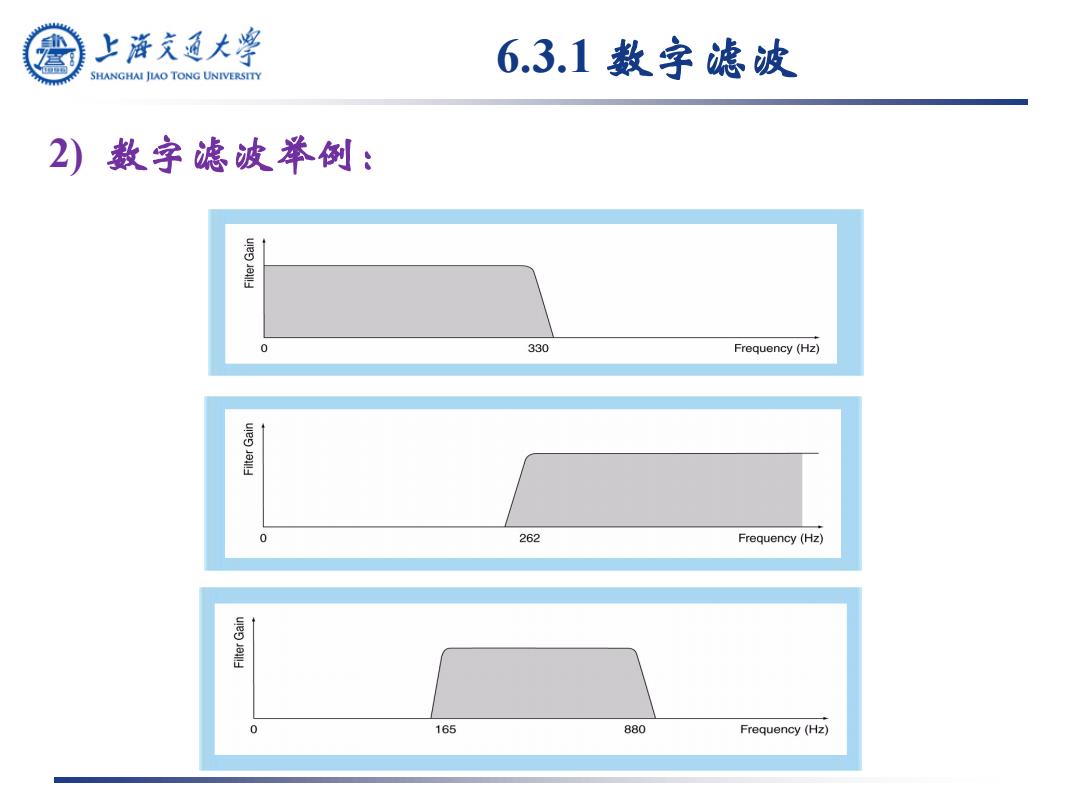

上浒充通大学 6.3.1数字滤波 SHANGHAI JLAO TONG UNIVERSITY 2)数字滤波举例： 0 330 Frequency (Hz) 0 262 Frequency(Hz) 0 165 880 Frequency(Hz)
6.3.1 数字滤波 2) 数字滤波举例：

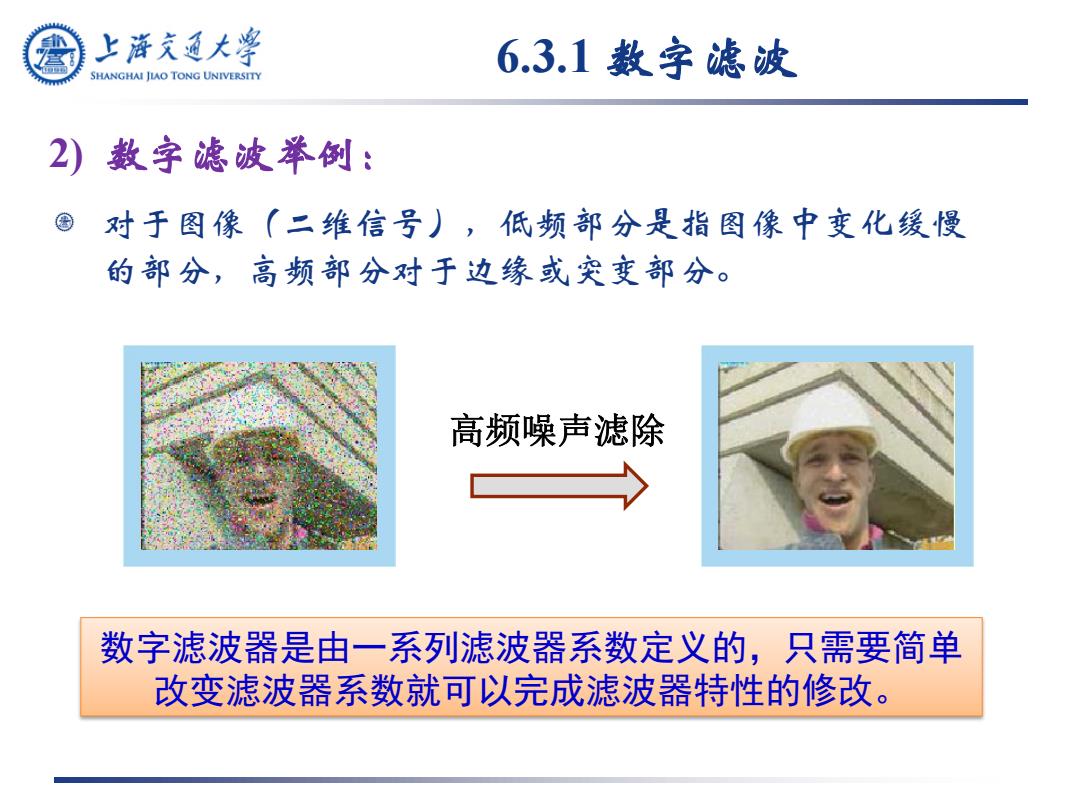

上浒充通大学 SHANGHAI JLAO TONG UNIVERSITY 6.3.1数字滤波 2)数字滤波举例： 对于图像（二维信号），低频部分是指图像中变化缓慢 的部分，高频部分对于边缘或突变部分。 高频噪声滤除 数字滤波器是由一系列滤波器系数定义的，只需要简单 改变滤波器系数就可以完成滤波器特性的修改
对于图像（二维信号），低频部分是指图像中变化缓慢 的部分，高频部分对于边缘或突变部分。 数字滤波器是由一系列滤波器系数定义的，只需要简单 改变滤波器系数就可以完成滤波器特性的修改。 高频噪声滤除 6.3.1 数字滤波 2) 数字滤波举例：
