路的工作原理可参见电力电子技术教材的有关内容。 一相电源输出 u 险能 图4三相桥式相控控整流电路 图中的R均使用D42三相可调电阻，将两个9002接成并联形式： 电感L在DJK02面板上，选用700mH,直流电压、电流表由DJK02获得。 四、实验内容 (1)掌握KC系列集成触发器α取不同值的调整方法和测试方法。 (2)三相桥式全控整流电路。 五、预习要求 (1)阅读电力电子技术教材中有关三相桥式全控整流电路的有关 内容。 (2)阅读电力电子技术教材中有关有源逆变电路的有关内容，掌 握实现有源逆变的基本条件。 (3)学习本教材有关集成触发电路的内容，掌握该触发电路的工 作原理。 六、思考题

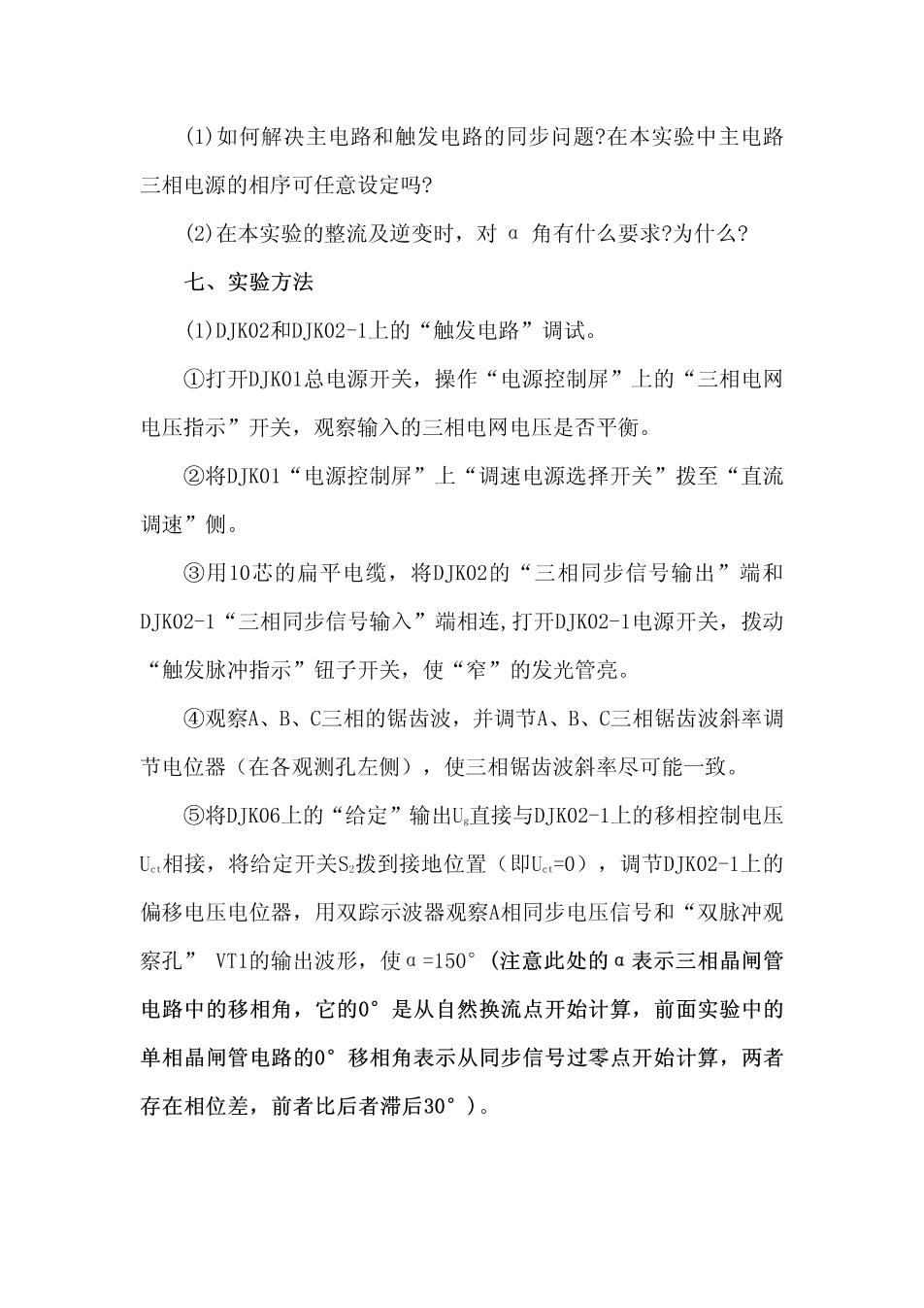

(1)如何解决主电路和触发电路的同步问题？在本实验中主电路 三相电源的相序可任意设定吗？ (2)在本实验的整流及逆变时，对ā角有什么要求？为什么？ 七、实验方法 (1)DJK02和DJK02-1上的“触发电路”调试。 ①打开DJKO1总电源开关，操作“电源控制屏”上的“三相电网 电压指示”开关，观察输入的三相电网电压是否平衡。 ②将DJK01“电源控制屏”上“调速电源选择开关”拨至“直流 调速”侧。 ③用10芯的扁平电缆，将DJK02的“三相同步信号输出”端和 DJK02-1“三相同步信号输入”端相连，打开DJK02-1电源开关，拨动 “触发脉冲指示”钮子开关，使“窄”的发光管亮。 ④观察A、B、C三相的锯齿波，并调节A、B、C三相锯齿波斜率调 节电位器（在各观测孔左侧），使三相锯齿波斜率尽可能一致。 ⑤将DJK06上的“给定”输出U直接与DJKO2-1上的移相控制电压 U相接，将给定开关S拨到接地位置（即U=0),调节DJK02-1上的 偏移电压电位器，用双踪示波器观察A相同步电压信号和“双脉冲观 察孔”VT1的输出波形，使a=150°（注意此处的a表示三相晶闸管 电路中的移相角，它的0°是从自然换流点开始计算，前面实验中的 单相晶闸管电路的0°移相角表示从同步信号过零点开始计算，两者 存在相位差，前者比后者滞后30°)

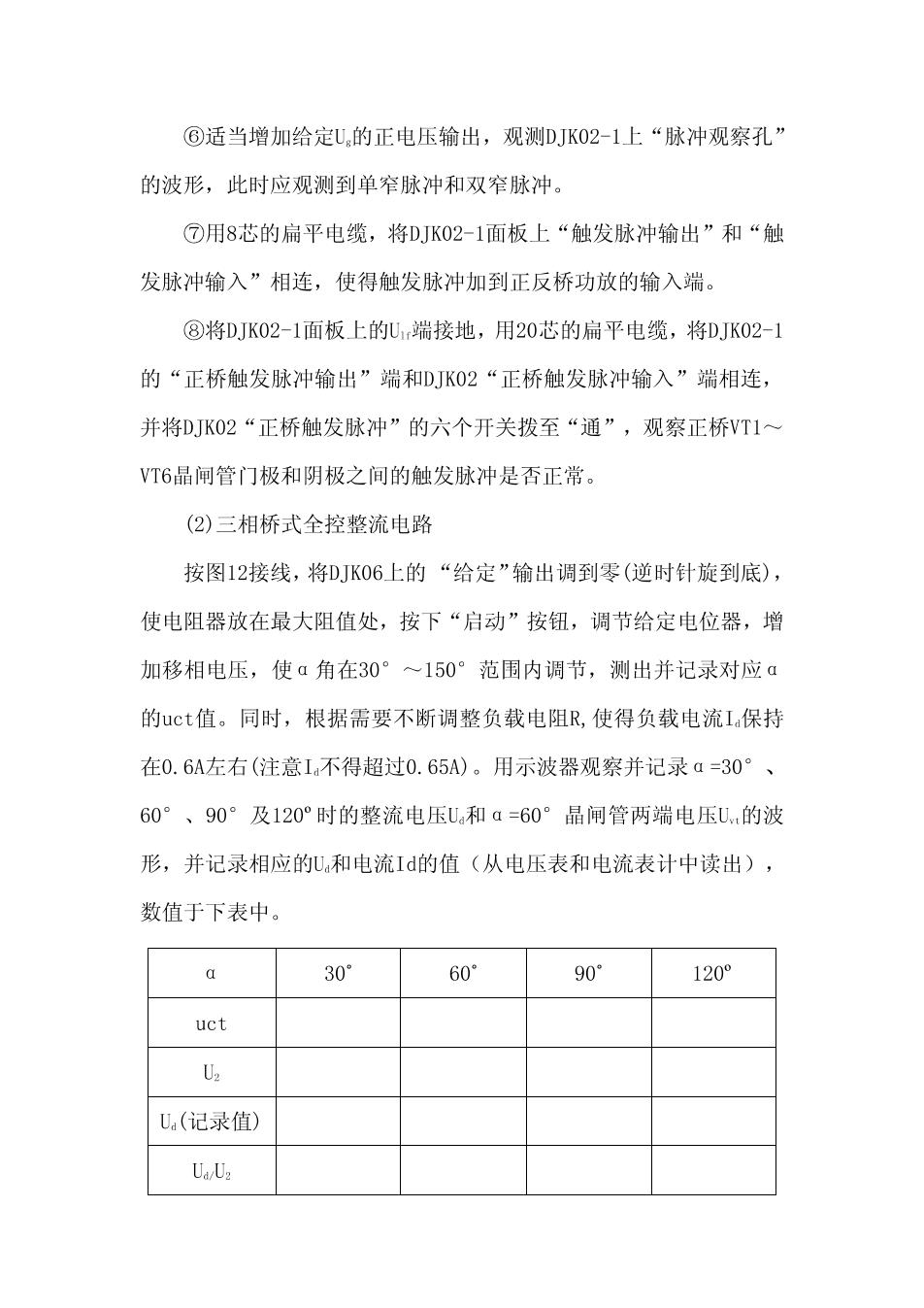

⑥适当增加给定U的正电压输出，观测DJK02-1上“脉冲观察孔” 的波形，此时应观测到单窄脉冲和双窄脉冲。 ⑦用8芯的扁平电缆，将DJK02-1面板上“触发脉冲输出”和“触 发脉冲输入”相连，使得触发脉冲加到正反桥功放的输入端。 ⑧将DJK02-1面板上的端接地，用20芯的扁平电缆，将DJK02-1 的“正桥触发脉冲输出”端和DJK02“正桥触发脉冲输入”端相连， 并将DJK02“正桥触发脉冲”的六个开关拨至“通”，观察正桥VT1~ VT6晶闸管门极和阴极之间的触发脉冲是否正常。 (2)三相桥式全控整流电路 按图12接线，将DJK06上的“给定”输出调到零（逆时针旋到底） 使电阻器放在最大阻值处，按下“启动”按钮，调节给定电位器，增 加移相电压，使a角在30°~150°范围内调节，测出并记录对应a 的uCt值。同时，根据需要不断调整负载电阻R,使得负载电流I保持 在0.6A左右（注意I不得超过0.65A)。用示波器观察并记录a=30°、 60°、90°及120°时的整流电压U和a=60°晶闸管两端电压U的波 形，并记录相应的心和电流I的值（从电压表和电流表计中读出）， 数值于下表中。 30 60 90 1209 uct U(记录值) Ux/U2

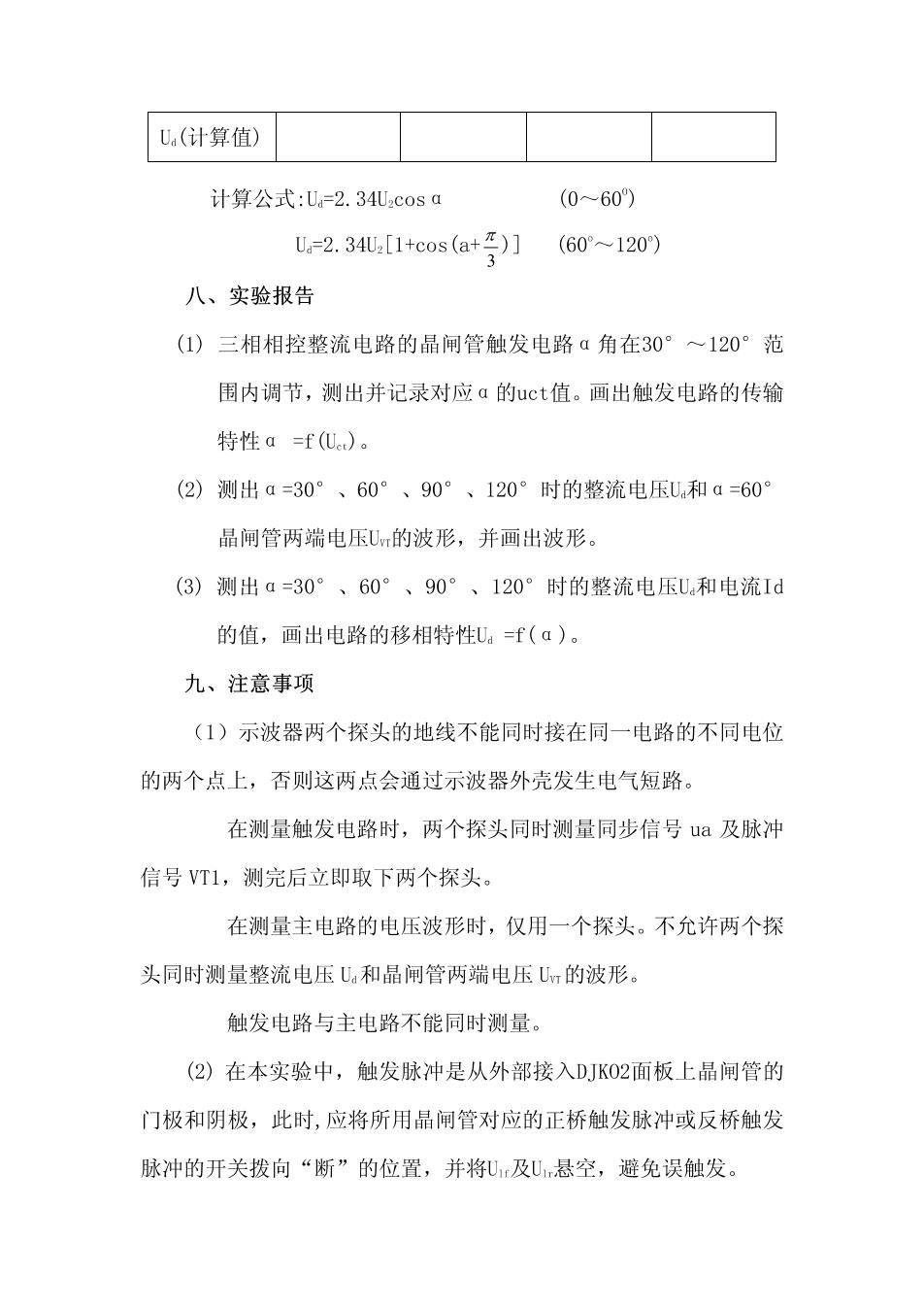

U(计算值) 计算公式：U4=2.34 Ucos a (0~60) U-2.34,[1+cos(a+)】(60°120) 八、实验报告 (1)三相相控整流电路的晶闸管触发电路α角在30°~120°范 围内调节，测出并记录对应a的uct值。画出触发电路的传输 特性a=f(U)。 (2)测出a=30°、60°、90°、120°时的整流电压U.和a=60° 晶闸管两端电压U的波形，并画出波形。 (3)测出a=30°、60°、90°、120°时的整流电压U和电流Id 的值，画出电路的移相特性Ua=f(a)。 九、注意事项 (1)示波器两个探头的地线不能同时接在同一电路的不同电位 的两个点上，否则这两点会通过示波器外壳发生电气短路。 在测量触发电路时，两个探头同时测量同步信号ua及脉冲 信号VT1,测完后立即取下两个探头。 在测量主电路的电压波形时，仅用一个探头。不允许两个探 头同时测量整流电压U和晶闸管两端电压U,的波形。 触发电路与主电路不能同时测量。 (2)在本实验中，触发脉冲是从外部接入DJK02面板上晶闸管的 门极和阴极，此时，应将所用晶闸管对应的正桥触发脉冲或反桥触发 脉冲的开关拨向“断”的位置，并将Ur及U悬空，避免误触发
