TOF血管成像的饱和效应 ■ 如果血液在此容积内停留几个脉冲的一段 时间，也会受到短T脉冲的反复激发而被 饱和导致丢失信号，所以 TOF法要求血液以较高的速度进入扫描容积， 并在短时间内穿过该容积，这样血液饱和 小而呈高信号强度；或者采用较薄的成像 容积，以减少饱和
TOF血管成像的饱和效应 ◼ 如果血液在此容积内停留几个脉冲的一段 时间，也会受到短TR脉冲的反复激发而被 饱和导致丢失信号，所以 TOF法要求血液以较高的速度进入扫描容积， 并在短时间内穿过该容积，这样血液饱和 小而呈高信号强度；或者采用较薄的成像 容积，以减少饱和

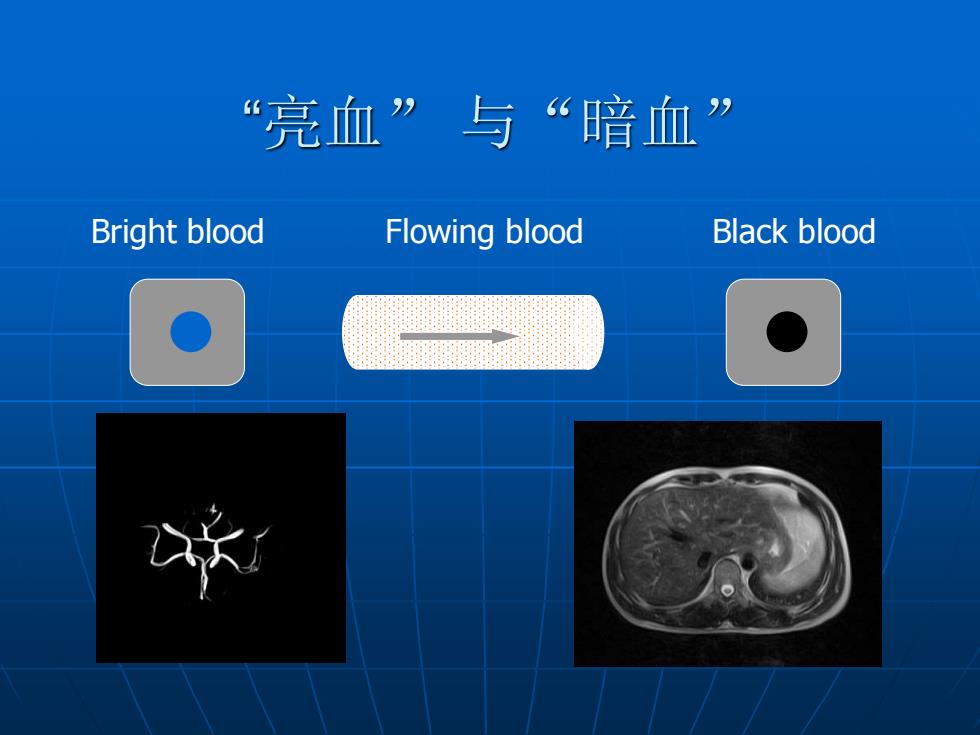

亮血”与“暗血 Bright blood Flowing blood Black blood
“亮血” 与“暗血” Bright blood Flowing blood Black blood
Black blood 个个个 个↑个 Bright blood 个个个 个个个 900 RF Pulses FLOW ENHANCEMENTS
Bright blood Black blood 900 RF Pulses FLOW ENHANCEMENTS
血管饱和效应的大小决定于流速、TR 和容积厚度，快速流动的血液饱和效应小 缓慢流动的血液饱和效应大。 垂直于层面流动的血液饱和效应小。对 于垂直于容积层面流动的血液，当满足 V=D/TR时(V为血液流速，D为容积厚 度)，血管的MR信号最高
◼ 血管饱和效应的大小决定于流速、TR 和容积厚度，快速流动的血液饱和效应小， 缓慢流动的血液饱和效应大。 ◼ 垂直于层面流动的血液饱和效应小。对 于垂直于容积层面流动的血液，当满足 v=D/TR时（v为血液流速，D为容积厚 度），血管的MR信号最高
不同的TOF方法 2 D TOF MRA是依次采集一组薄的单层 维层面，每个TR周期只采集一个层面， 一个层面全部采集完成之后，位置稍微移 动，再采集另一个相邻层面（不同于多层 面成像，多层面成像是在一个TR周期中采 集所有层面)
不同的TOF方法 ◼ 2D TOF MRA是依次采集一组薄的单层 二维层面，每个TR周期只采集一个层面， 一个层面全部采集完成之后，位置稍微移 动，再采集另一个相邻层面（不同于多层 面成像，多层面成像是在一个TR周期中采 集所有层面）
