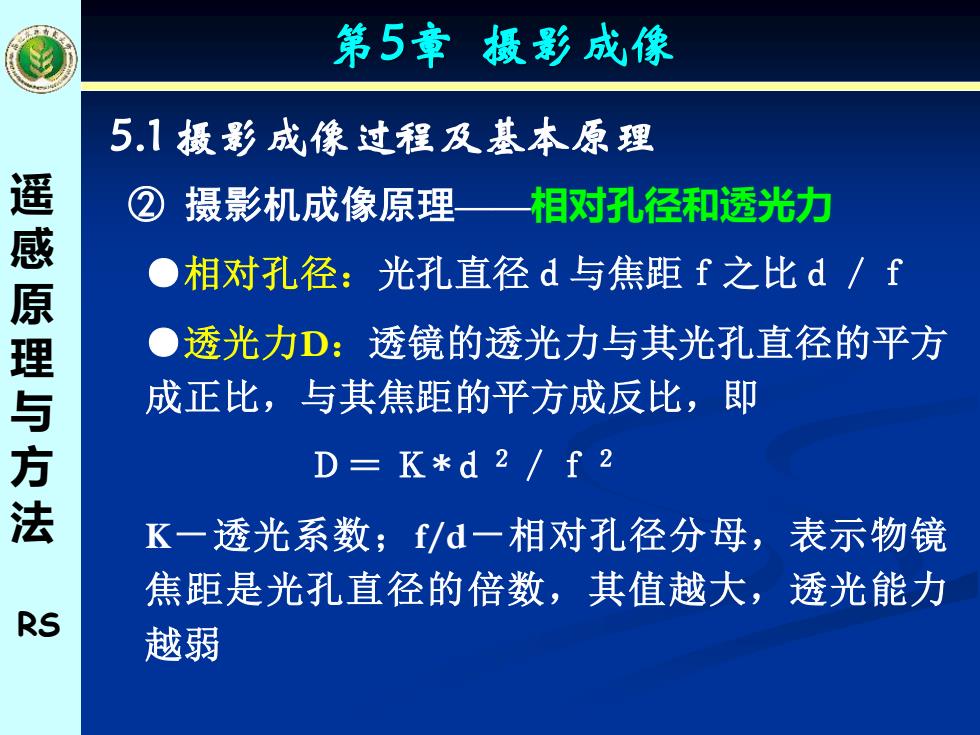

第5章摄影成像 5.1摄影成像过程及基本原理 ② 摄影机成像原理一相对孔径和透光力 遥感原理与方法 ●相对孔径：光孔直径d与焦距f之比d/f ●透光力D:透镜的透光力与其光孔直径的平方 成正比，与其焦距的平方成反比，即 D=K*d 2/f2 K一透光系数；f/d一相对孔径分母，表示物镜 焦距是光孔直径的倍数，其值越大，透光能力 RS 越弱
遥 感 原 理 与 方 法 RS 5.1 摄影成像过程及基本原理 ② 摄影机成像原理——相对孔径和透光力 ●相对孔径：光孔直径ｄ与焦距ｆ之比ｄ／ｆ ●透光力D：透镜的透光力与其光孔直径的平方 成正比，与其焦距的平方成反比，即 Ｄ＝ Ｋ*ｄ２／ｆ２ K－透光系数；f/d－相对孔径分母，表示物镜 焦距是光孔直径的倍数，其值越大，透光能力 越弱 第5章 摄影成像

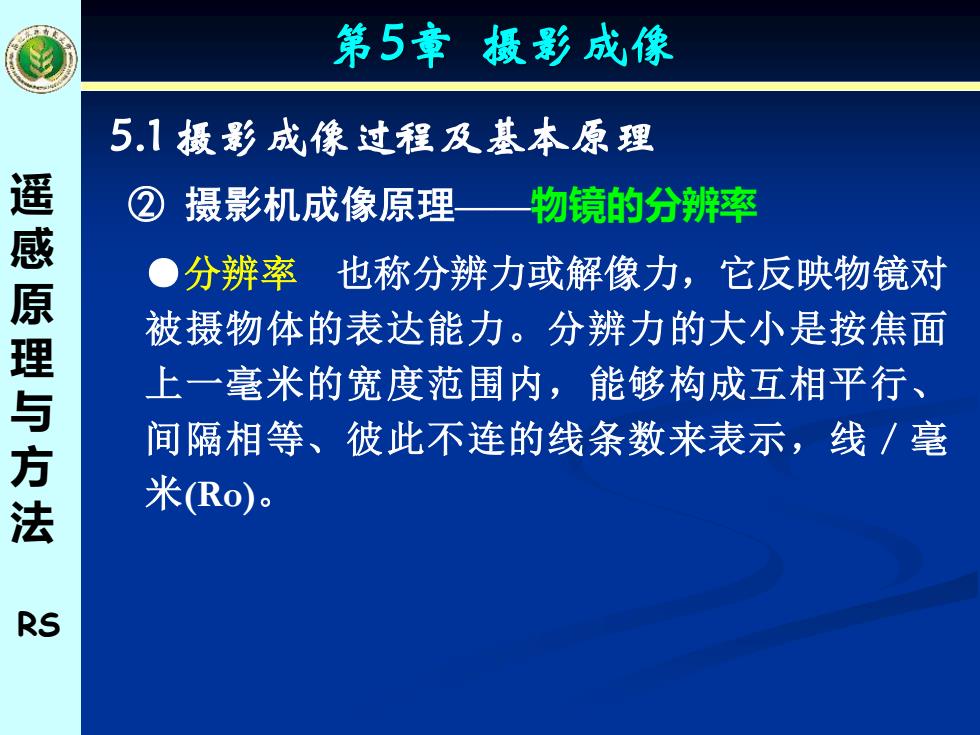

第5章摄影成像 5.1摄影成像过程及基本原理 ② 摄影机成像原理物镜的分辨率 遥感原理与方法 ●分辨率也称分辨力或解像力，它反映物镜对 被摄物体的表达能力。分辨力的大小是按焦面 上一毫米的宽度范围内，能够构成互相平行、 间隔相等、彼此不连的线条数来表示，线/毫 米Ro)。 RS
遥 感 原 理 与 方 法 RS 5.1 摄影成像过程及基本原理 ② 摄影机成像原理——物镜的分辨率 ●分辨率 也称分辨力或解像力，它反映物镜对 被摄物体的表达能力。分辨力的大小是按焦面 上一毫米的宽度范围内，能够构成互相平行、 间隔相等、彼此不连的线条数来表示，线／毫 米(Ro)。 第5章 摄影成像

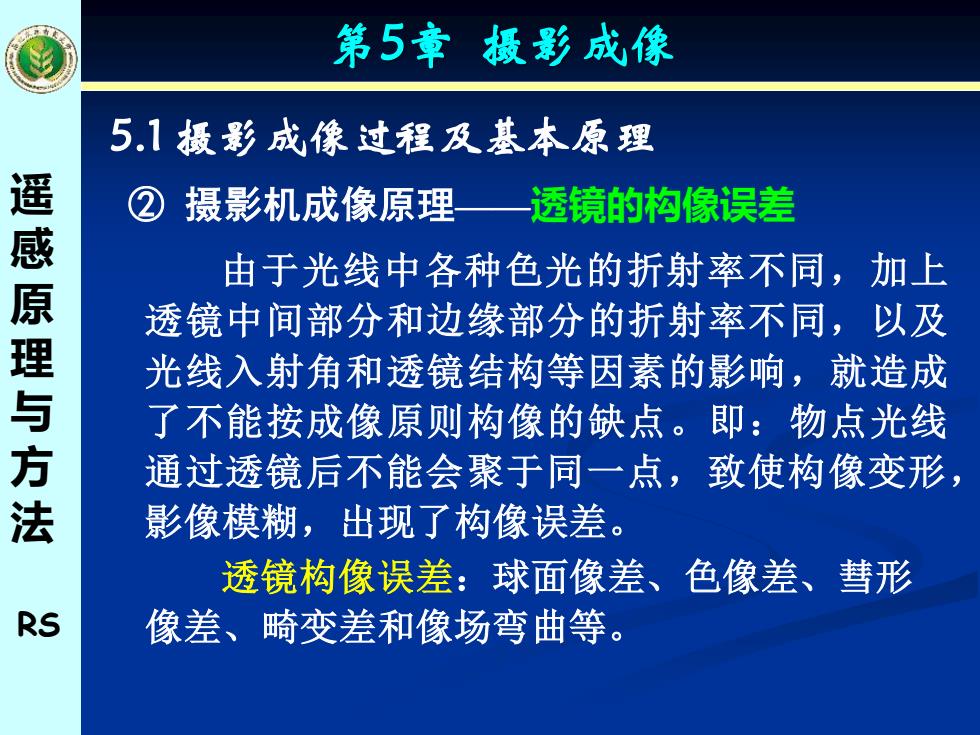

第5章 摄影成像 5.1摄影成像过程及基本原理 ② 摄影机成像原理—透镜的构像误差 感原 由于光线中各种色光的折射率不同，加上 透镜中间部分和边缘部分的折射率不同，以及 理与方法 光线入射角和透镜结构等因素的影响，就造成 了不能按成像原则构像的缺点。即：物点光线 通过透镜后不能会聚于同一点，致使构像变形， 影像模糊，出现了构像误差。 透镜构像误差：球面像差、色像差、彗形 RS 像差、畸变差和像场弯曲等
遥 感 原 理 与 方 法 RS 5.1 摄影成像过程及基本原理 ② 摄影机成像原理——透镜的构像误差 由于光线中各种色光的折射率不同，加上 透镜中间部分和边缘部分的折射率不同，以及 光线入射角和透镜结构等因素的影响，就造成 了不能按成像原则构像的缺点。即：物点光线 通过透镜后不能会聚于同一点，致使构像变形， 影像模糊，出现了构像误差。 透镜构像误差：球面像差、色像差、彗形 像差、畸变差和像场弯曲等。 第5章 摄影成像
第5章摄影成像 5.1摄影成像过程及基本原理 ② 摄影机成像原理—景深 遥感原理与方法 ●景深：被摄物体在影像上清晰的范围叫景深 ●影响因素：透光孔径、焦距、物距 一光圈越小、焦距越短、物距越大，景 深越大；光圈越大、焦距越长、物距越小，景 深越小。 RS
遥 感 原 理 与 方 法 RS 5.1 摄影成像过程及基本原理 ② 摄影机成像原理——景深 ●景深：被摄物体在影像上清晰的范围叫景深 ●影响因素：透光孔径、焦距、物距 ——光圈越小、焦距越短、物距越大，景 深越大；光圈越大、焦距越长、物距越小，景 深越小。 第5章 摄影成像

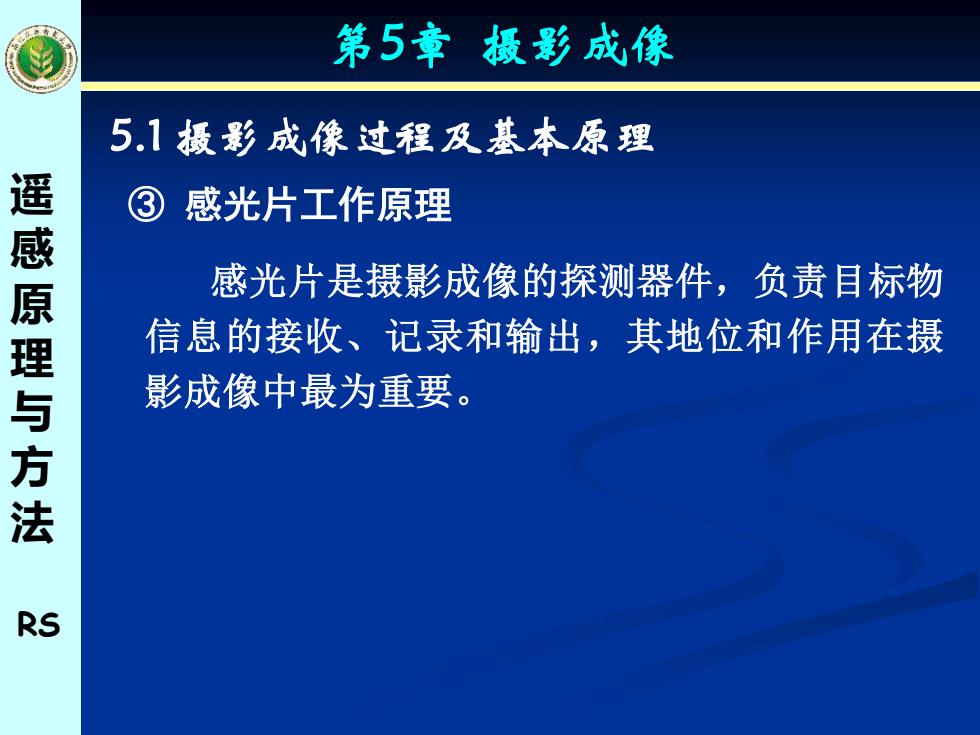

第5章摄影成像 5.1摄影成像过程及基本原理 ③ 感光片工作原理 感原理与方法 感光片是摄影成像的探测器件，负责目标物 信息的接收、记录和输出，其地位和作用在摄 影成像中最为重要。 RS
遥 感 原 理 与 方 法 RS 5.1 摄影成像过程及基本原理 ③ 感光片工作原理 感光片是摄影成像的探测器件，负责目标物 信息的接收、记录和输出，其地位和作用在摄 影成像中最为重要。 第5章 摄影成像
