第5章摄影成像 5.1摄影成像过程及基本原理 ① 摄影成像过程 负片过程 遥感原理与方法 负片十像纸—曝光一显影一 定影 水洗一烘干一正片 正片：影像与目标物明暗相应 也称阳片 像片 RS
遥 感 原 理 与 方 法 RS 5.1 摄影成像过程及基本原理 ① 摄影成像过程——负片过程 负片＋像纸——曝光——显影——定影—— 水洗——烘干——正片 正片：影像与目标物明暗相应 也称阳片 像片 第5章 摄影成像

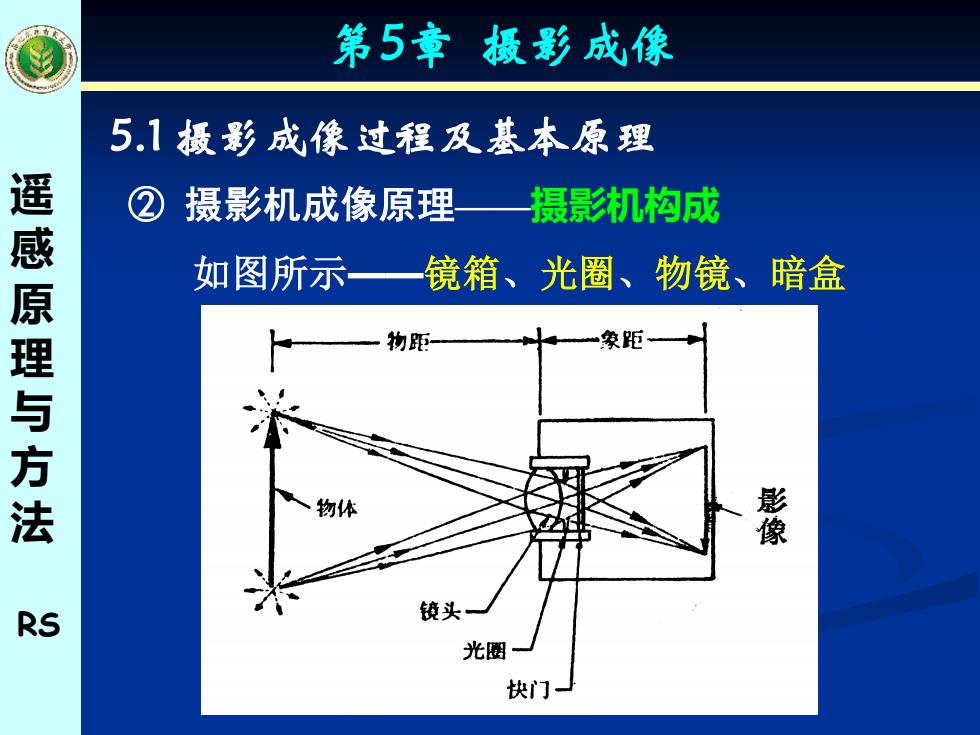

第5章摄影成像 5.1摄影成像过程及基本原理 ② 摄影机成像原理摄影机构成 遥感原理与方法 如图所示—镜箱、光圈、物镜、暗盒 物距 一象距一 物体 鬃 RS 镜头 光圈 快门
遥 感 原 理 与 方 法 RS 5.1 摄影成像过程及基本原理 ② 摄影机成像原理——摄影机构成 如图所示——镜箱、光圈、物镜、暗盒 第5章 摄影成像
第5章摄影成像 5.1摄影成像过程及基本原理 ② 摄影机成像原理— 透镜公式 遥感原理与方法 P1 P2 F2 下1 RS
遥 感 原 理 与 方 法 RS s2 a b f D d B A P1 P2 s1 5.1 摄影成像过程及基本原理 ② 摄影机成像原理——透镜公式 第5章 摄影成像

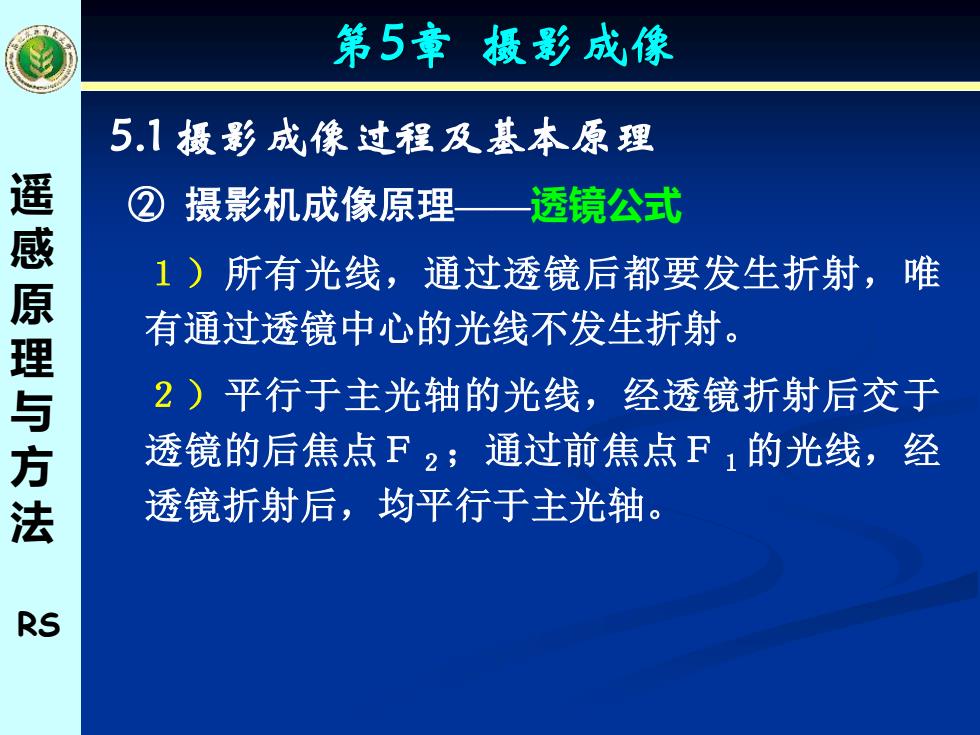

第5章极影成像 5.1摄影成像过程及基本原理 遥感原 ② 摄影机成像原理—透镜公式 1)所有光线，通过透镜后都要发生折射，唯 有通过透镜中心的光线不发生折射。 理与方法 2)平行于主光轴的光线，经透镜折射后交于 透镜的后焦点F2；通过前焦点F,的光线，经 透镜折射后，均平行于主光轴。 RS
遥 感 原 理 与 方 法 RS 5.1 摄影成像过程及基本原理 ② 摄影机成像原理——透镜公式 １）所有光线，通过透镜后都要发生折射，唯 有通过透镜中心的光线不发生折射。 ２）平行于主光轴的光线，经透镜折射后交于 透镜的后焦点Ｆ２；通过前焦点Ｆ１的光线，经 透镜折射后，均平行于主光轴。 第5章 摄影成像

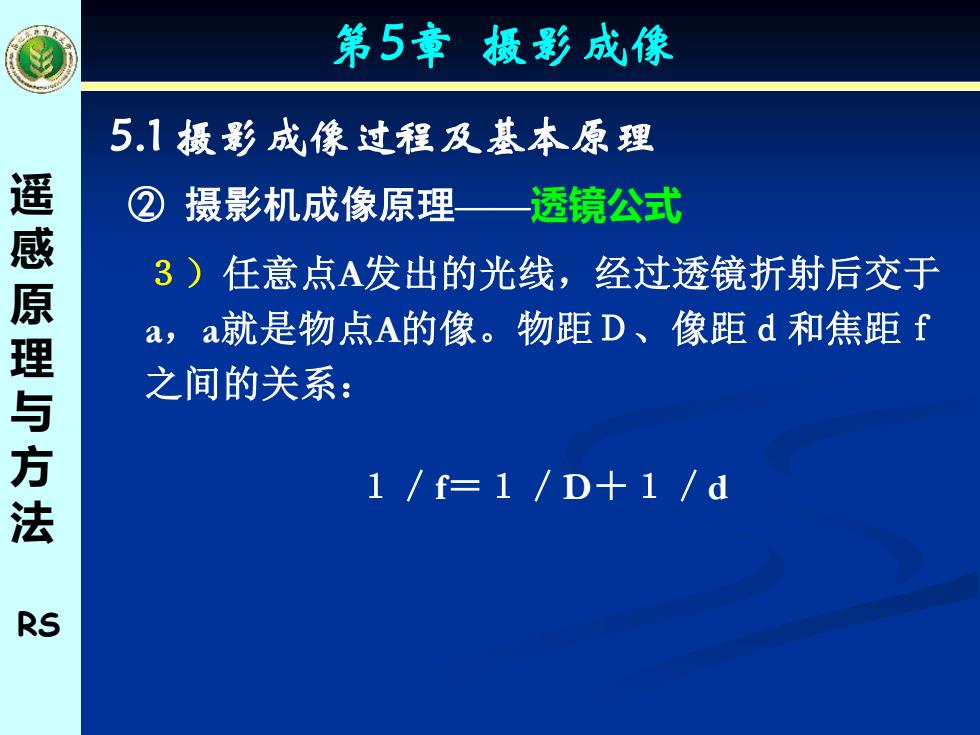

第5章摄影成像 5.1摄影成像过程及基本原理 ② 摄影机成像原理一 透镜公式 遥感原理与方法 3)任意点A发出的光线，经过透镜折射后交于 a,a就是物点A的像。物距D、像距d和焦距f 之间的关系： 1/f=1/D+1/d RS
遥 感 原 理 与 方 法 RS 5.1 摄影成像过程及基本原理 ② 摄影机成像原理——透镜公式 ３）任意点A发出的光线，经过透镜折射后交于 a，a就是物点A的像。物距Ｄ、像距ｄ和焦距ｆ 之间的关系： １／f＝１／D＋１／d 第5章 摄影成像
