物理奥验煞学示萸中化 3、散热盘冷却速率 冷却速率的定义是单位时间内温度的改变量 k= △T △t 它和材料、表面情况、周围环境的温差有关。本实验 中的k是稳态（T=T20)时的冷却速率，测量方法如下： 测好T10T20后将样品盘抽去，使发热盘与散热盘直接接 触，使散热盘温度高于T20,再冷却，测出T-变化关系， 并作冷却曲线。 杭州电子科技大学
杭州电子科技大学 物理实验教学示范中心 3、散热盘冷却速率 冷却速率的定义是单位时间内温度的改变量 t T k = 它和材料、表面情况、周围环境的温差有关。本实验 中的k是稳态（T=T20）时的冷却速率，测量方法如下： 测好T10、T20后将样品盘抽去，使发热盘与散热盘直接接 触，使散热盘温度高于T20 ，再冷却，测出T-t变化关系， 并作冷却曲线

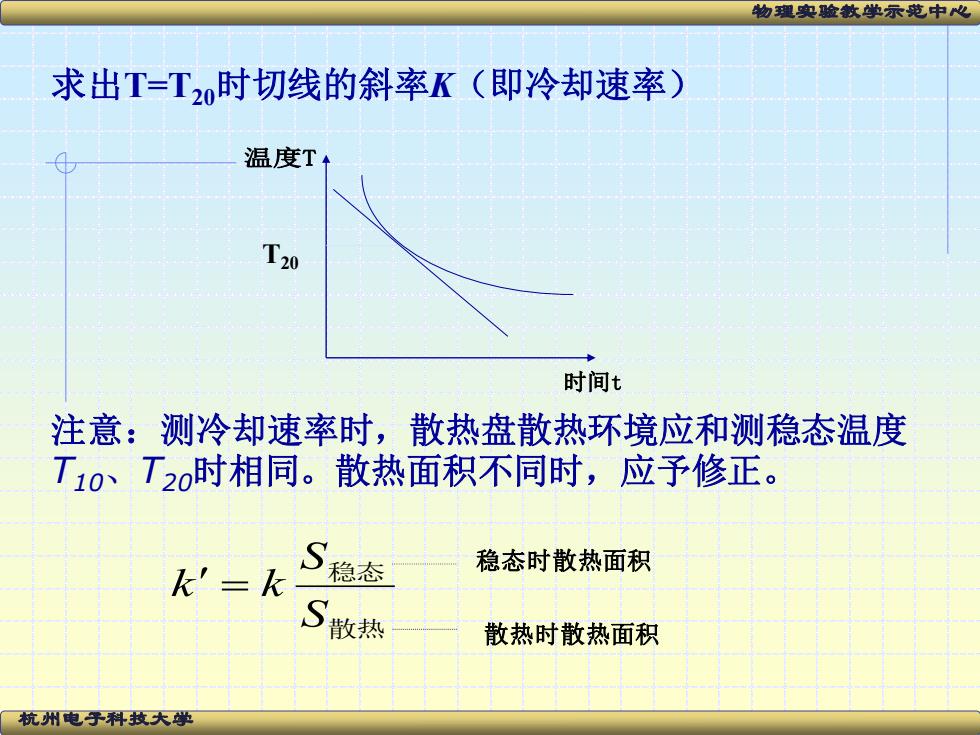

物理实验煞单示范中心 求出T=T2时切线的斜率K(即冷却速率) 温度T T20 时间t 注意：测冷却速率时，散热盘散热环境应和测稳态温度 T10T2o时相同。散热面积不同时，应予修正。 稳态时散热面积 飞'=k S稳态 S散热 散热时散热面积 杭州电乎科技大学
杭州电子科技大学 物理实验教学示范中心 求出T=T20时切线的斜率K（即冷却速率） T20 注意：测冷却速率时，散热盘散热环境应和测稳态温度 T10、T20时相同。散热面积不同时，应予修正。 散热 稳态 S S k = k 稳态时散热面积 散热时散热面积
物理实验教单示范中心 实验仪器 FD-TC-Ⅱ型导热系数测定仪 游标卡尺 物理天平 测试样品： 1 硬铝、橡皮 圆盘 杭州电子科技大学
杭州电子科技大学 物理实验教学示范中心 实验仪器 游标卡尺 物理天平 测试样品：硬铝、橡皮 圆盘 FD-TC-Ⅱ型导热系数测定仪
