管电压 X线能 热能(%) (k) (%) 40 0.4 99.6 100 0.9 99.1 150 1.3 98.7 4000 36 64
管电压 (kV) X线能 (％) 热能(％) 40 0.4 99.6 100 0.9 99.1 150 1.3 98.7 4000 36 64
> 诊断用X线的产生效率只有0.4%~1.3%， 其余大部分变成了热，这些热量使X线管的 阳极靶面温度升高。 >透视时不能长时间连续工作、摄影时两次 曝光应该间隔一定时间 >同时选用高熔点钨做阳极靶面 >X线管必须要有良好的冷却装置， 使靶面的 热量及时传导出去
➢ 诊断用X线的产生效率只有0.4％～1.3％， 其余大部分变成了热，这些热量使X线管的 阳极靶面温度升高。 ➢ 透视时不能长时间连续工作、摄影时两次 曝光应该间隔一定时间 ➢ 同时选用高熔点钨做阳极靶面 ➢ X线管必须要有良好的冷却装置，使靶面的 热量及时传导出去
X线产生原理 X-ray产生方式有两种 Bremsstrahlung(韧致辐射) 高速电子突然减速 后，其动能转变成能量释放出来，此能量即为X ray,且此能量会随减速之程度而有所不同。 Characteristic(特性辐射)高速电子内层轨道上 电子，使之游离且外层电子跃迁释放之能量，即为 X-ray
X-ray 产生方式有两种 Bremsstrahlung （韧致辐射） 高速电子突然减速 后，其动能转变成能量释放出来，此能量即为Xray，且此能量会随减速之程度而有所不同。 Characteristic （特性辐射） 高速电子内层轨道上 电子，使之游离且外层电子跃迁释放之能量，即为 X-ray。 X线产生原理
轫致辐射 ej ej hv3
轫致辐射

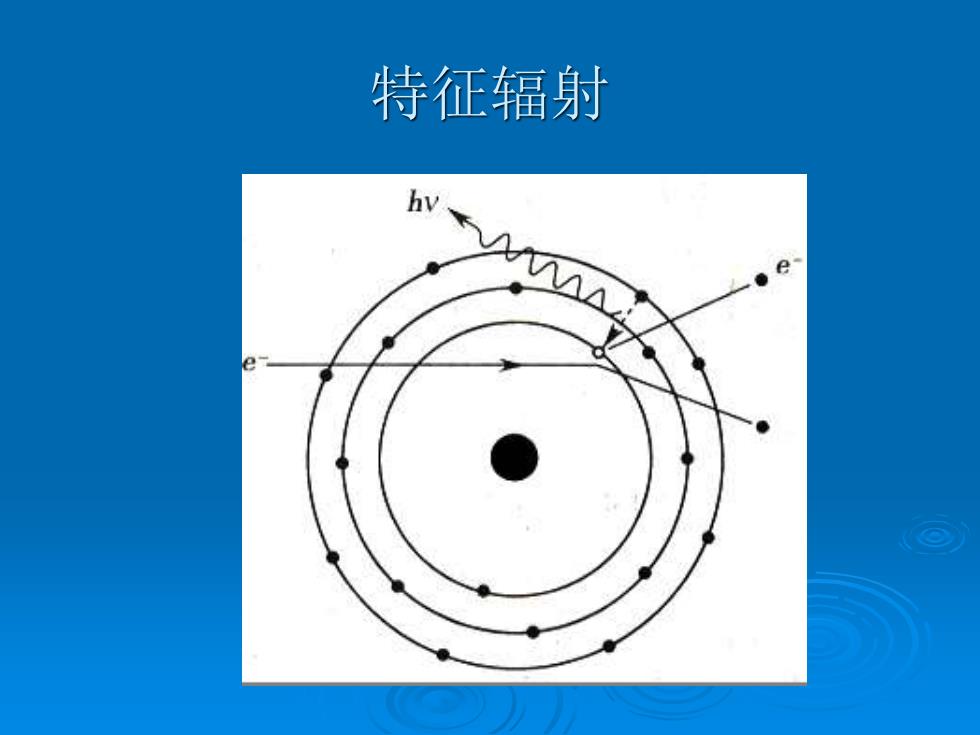

特征辐射 e
特征辐射
