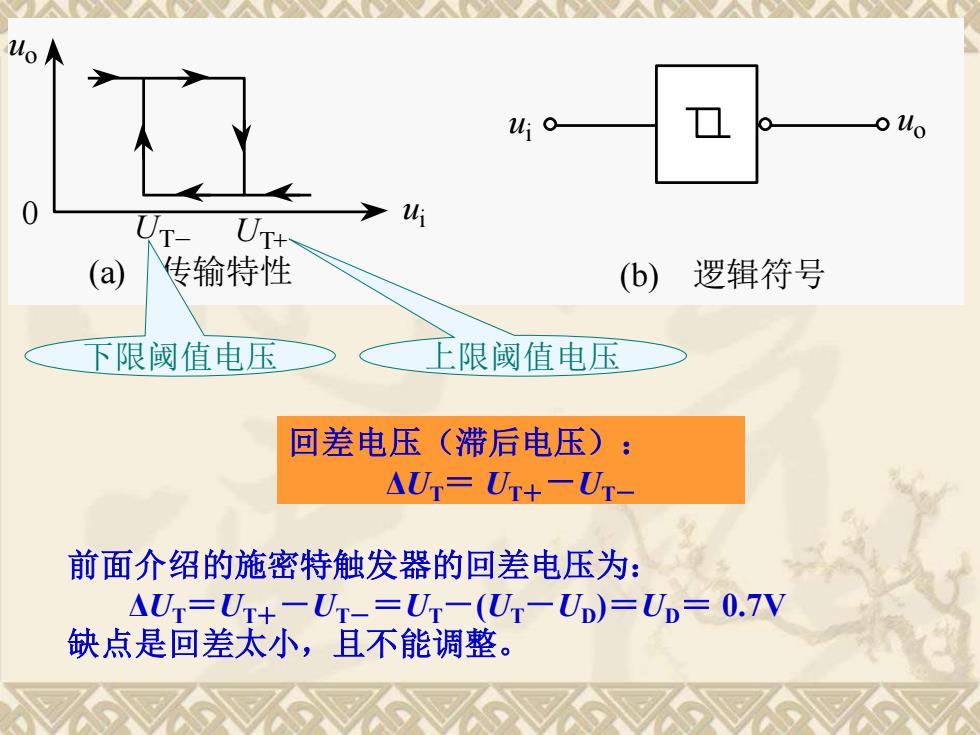

uo ui o 卫 o uo 0 T- UT+ (a 传输特性 (b) 逻辑符号 下限阈值电压 上限阈值电压 回差电压（滞后电压）： AUT=UT+-UT- 前面介绍的施密特触发器的回差电压为： AUT=UT+-UT-=UT-(UT-UD)=UD=0.7V 缺点是回差太小，且不能调整
ui uo (a) 传输特性 (b) 逻辑符号 ui uo UT－ UT+ 0 下限阈值电压 上限阈值电压 回差电压（滞后电压）： ΔUT ＝ UT＋－UT－ 前面介绍的施密特触发器的回差电压为： ΔUT ＝UT＋－UT－＝UT－(UT－UD)＝UD ＝ 0.7V 缺点是回差太小，且不能调整

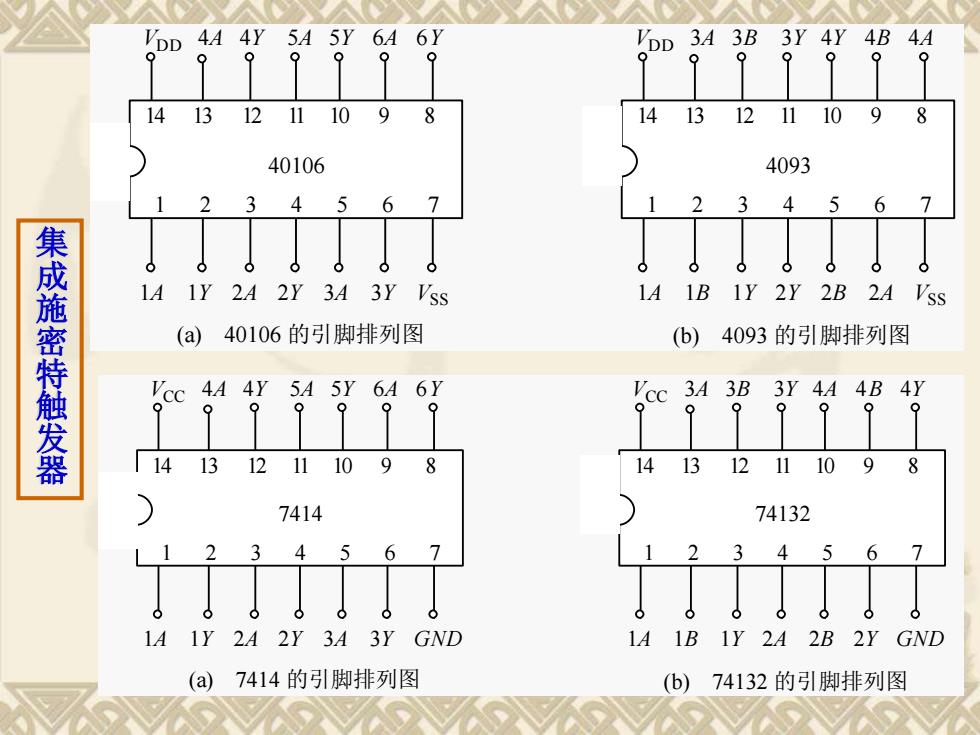

VDD 44 4Y 5A 5Y 64 6Y VDD 3A 3B 3Y 4Y 4B 44 9 14131211109 8 141312111098 40106 4093 5 6 7 3 45 6 7 集成施密特触发器 14 1Y 24 2Y 34 3Y Vss 1A 1B 1Y 2Y 2B 24 Vss (a)40106的引脚排列图 (b)4093的引脚排列图 c414g。45Y6.46g ●) ● c313B3Y444B4g 9 [14 1312 111098 14131211109 6 ) 7414 74132 234567 1 2345 6 14 1Y 24 2Y 3A 3Y GND 1B 1Y 2A 2B 2Y GND (a)7414的引脚排列图 (b)74132的引脚排列图
(a) 40106 的引脚排列图 14 13 12 11 10 9 8 40106 1 2 3 4 5 6 7 VD D 4A 4Y 5A 5Y 6A 6Y 1A 1Y 2A 2Y 3A 3Y VSS 14 13 12 11 10 9 8 4093 1 2 3 4 5 6 7 (b) 4093 的引脚排列图 VD D 3A 3B 3Y 4Y 4B 4A 1A 1B 1Y 2Y 2B 2A VSS (a) 7414 的引脚排列图 14 13 12 11 10 9 8 7414 1 2 3 4 5 6 7 VCC 4A 4Y 5A 5Y 6A 6Y 1A 1Y 2A 2Y 3A 3Y GND 14 13 12 11 10 9 8 74132 1 2 3 4 5 6 7 (b) 74132 的引脚排列图 VCC 3A 3B 3Y 4A 4B 4Y 1A 1B 1Y 2A 2B 2Y GND 集成施密特触发器

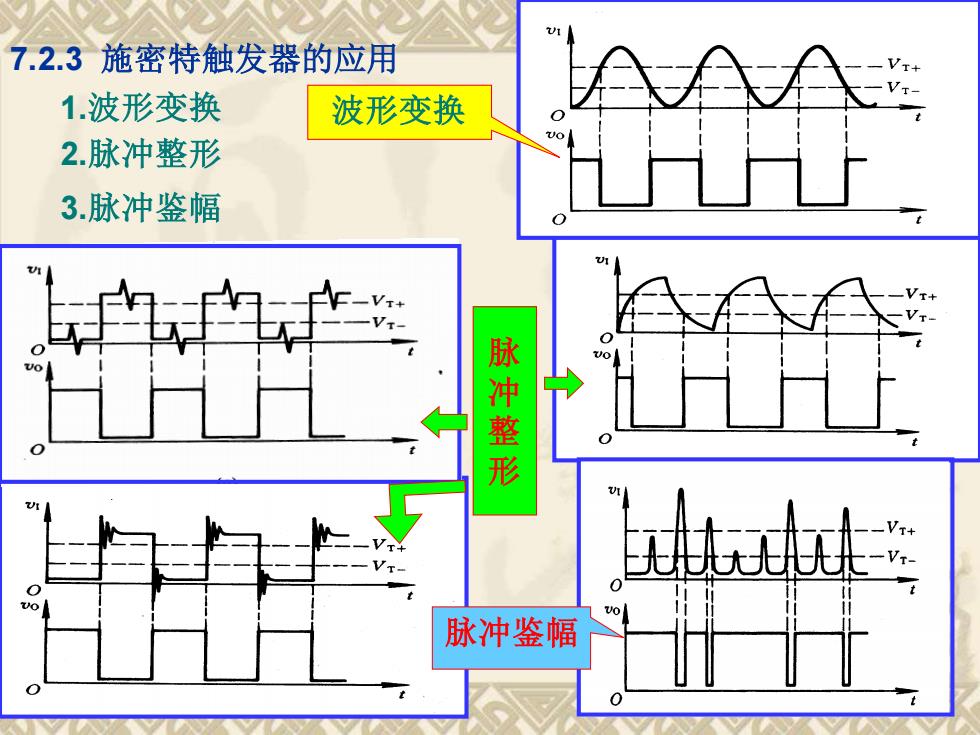

7.2.3施密特触发器的应用 1.波形变换 波形变换 2.脉冲整形 3.脉冲鉴幅 脉冲整形 脉冲鉴幅
7.2.3 施密特触发器的应用 1.波形变换 2.脉冲整形 3.脉冲鉴幅 波形变换 脉 冲 整 形 脉冲鉴幅

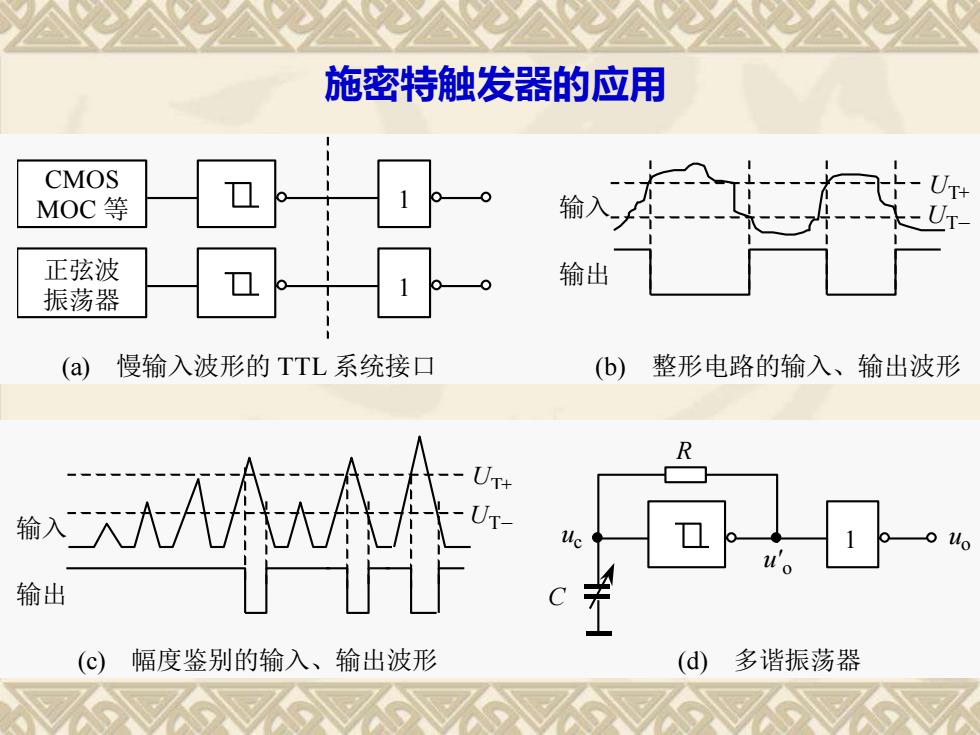

施密特触发器的应用 CMOS MOC等 正弦波 输出 振荡器 (a)慢输入波形的TTL系统接口 (b)整形电路的输入、输出波形 立 输入 输出 (c) 幅度鉴别的输入、输出波形 (d) 多谐振荡器
施密特触发器的应用 CMOS MOC 等 正弦波 振荡器 1 1 (a) 慢输入波形的 TTL 系统接口 (b) 整形电路的输入、输出波形 输入 输出 UT+ UT－ 输入 1 输出 UT+ UT－ (c) 幅度鉴别的输入、输出波形 (d) 多谐振荡器 C R uc u'o uo

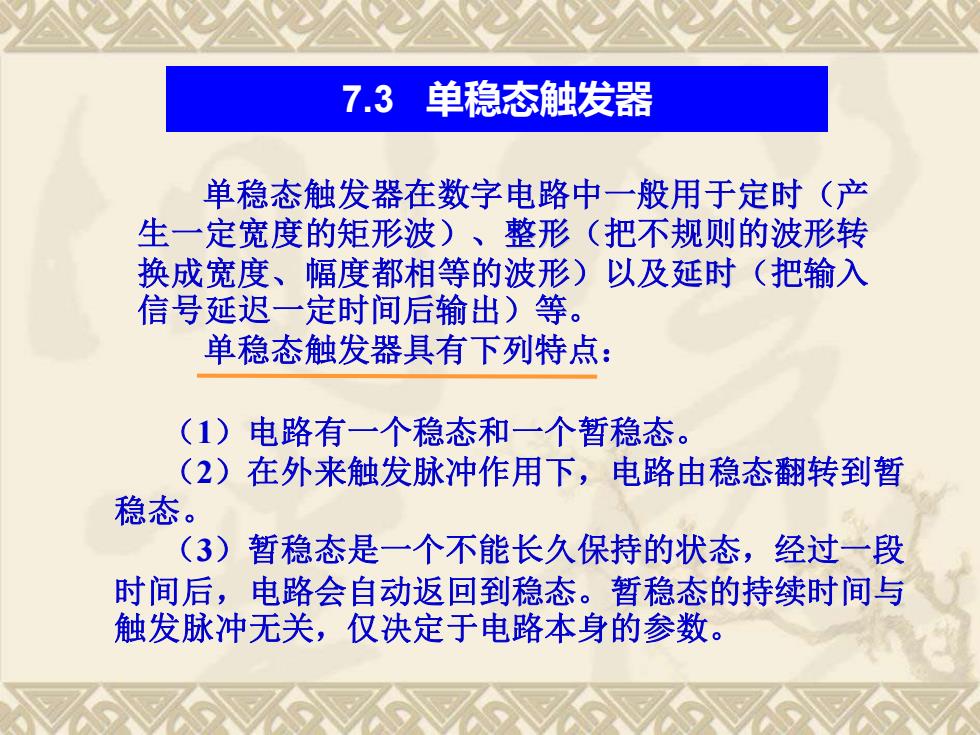

7.3单稳态触发器 单稳态触发器在数字电路中一般用于定时（产 生一定宽度的矩形波)、整形（把不规则的波形转 换成宽度、幅度都相等的波形)以及延时（把输入 信号延迟一定时间后输出)等。 单稳态触发器具有下列特点： (1)电路有一个稳态和一个暂稳态。 (2)在外来触发脉冲作用下，电路由稳态翻转到暂 稳态。 (3)暂稳态是一个不能长久保持的状态，经过一段 时间后，电路会自动返回到稳态。暂稳态的持续时间与 触发脉冲无关，仅决定于电路本身的参数
单稳态触发器在数字电路中一般用于定时（产 生一定宽度的矩形波）、整形（把不规则的波形转 换成宽度、幅度都相等的波形）以及延时（把输入 信号延迟一定时间后输出）等。 单稳态触发器具有下列特点： （1）电路有一个稳态和一个暂稳态。 （2）在外来触发脉冲作用下，电路由稳态翻转到暂 稳态。 （3）暂稳态是一个不能长久保持的状态，经过一段 时间后，电路会自动返回到稳态。暂稳态的持续时间与 触发脉冲无关，仅决定于电路本身的参数。 7.3 单稳态触发器
