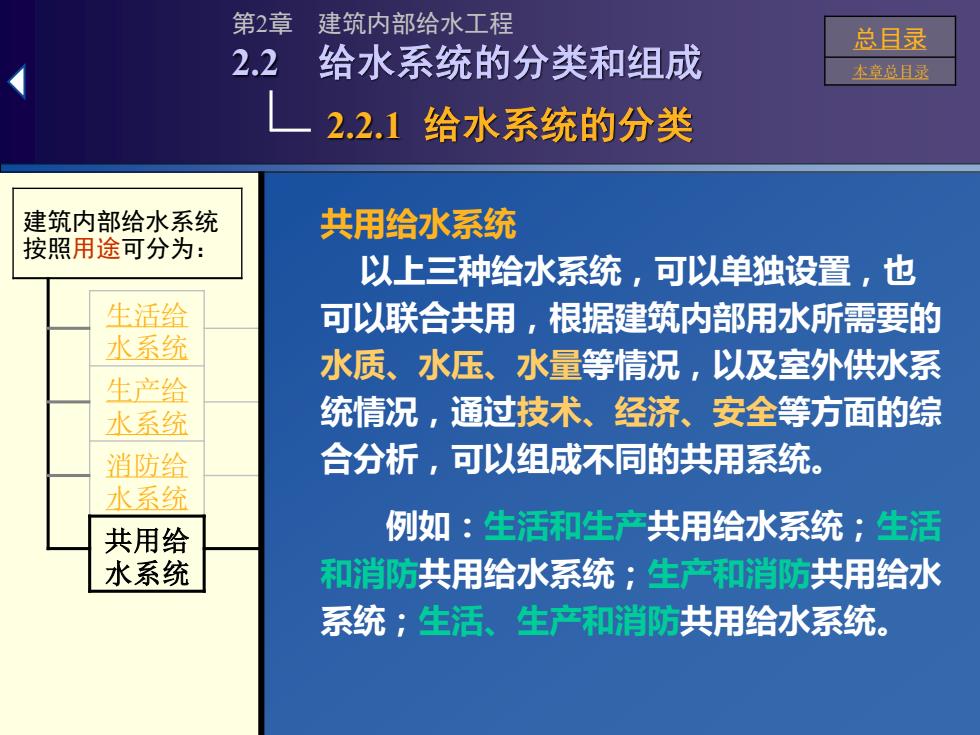

第2章建筑内部给水工程总目录2.2给水系统的分类和组成本章总目录2.2.1给水系统的分类建筑内部给水系统共用给水系统按照用途可分为：以上三种给水系统，可以单独设置，也生活给可以联合共用，根据建筑内部用水所需要的水系统水质、水压、水量等情况，以及室外供水系生产给统情况，通过技术、经济、安全等方面的综水系统合分析，可以组成不同的共用系统消防给水系统例如：生活和生产共用给水系统：生活共用给水系统和消防共用给水系统：生产和消防共用给水系统：生活、生产和消防共用给水系统
第2章 建筑内部给水工程 2.2 给水系统的分类和组成 2.2.1 给水系统的分类 建筑内部给水系统 按照用途可分为： 生活给 水系统 生产给 水系统 消防给 水系统 共用给 水系统 共用给水系统 以上三种给水系统，可以单独设置，也 可以联合共用，根据建筑内部用水所需要的 水质、水压、水量等情况，以及室外供水系 统情况，通过技术、经济、安全等方面的综 合分析，可以组成不同的共用系统。 例如：生活和生产共用给水系统；生活 和消防共用给水系统；生产和消防共用给水 系统；生活、生产和消防共用给水系统。 总目录 本章总目录
第2章建筑内部给水工程总目录2.2给水系统的分类和组成本章总且录2.2.2给水系统组成引入管给水附件计量设备增压、贮水设备给水管网配水装置和用水设备引入管的定义：室外给水管网引入管也称入户管，是一立管水表个与室外供水管网连接的总进水管。引入管
第2章 建筑内部给水工程 2.2 给水系统的分类和组成 2.2.2 给水系统组成 总目录 本章总目录 ▪ 引入管 ▪ 计量设备 ▪ 给水管网 ▪ 给水附件 ▪ 增压、贮水设备 ▪ 配水装置和用水设备 引入管的定义： 引入管也称入户管，是一 个与室外供水管网连接的总进 水管。 室 外 给 水 管 网 水表 立 管 引入管

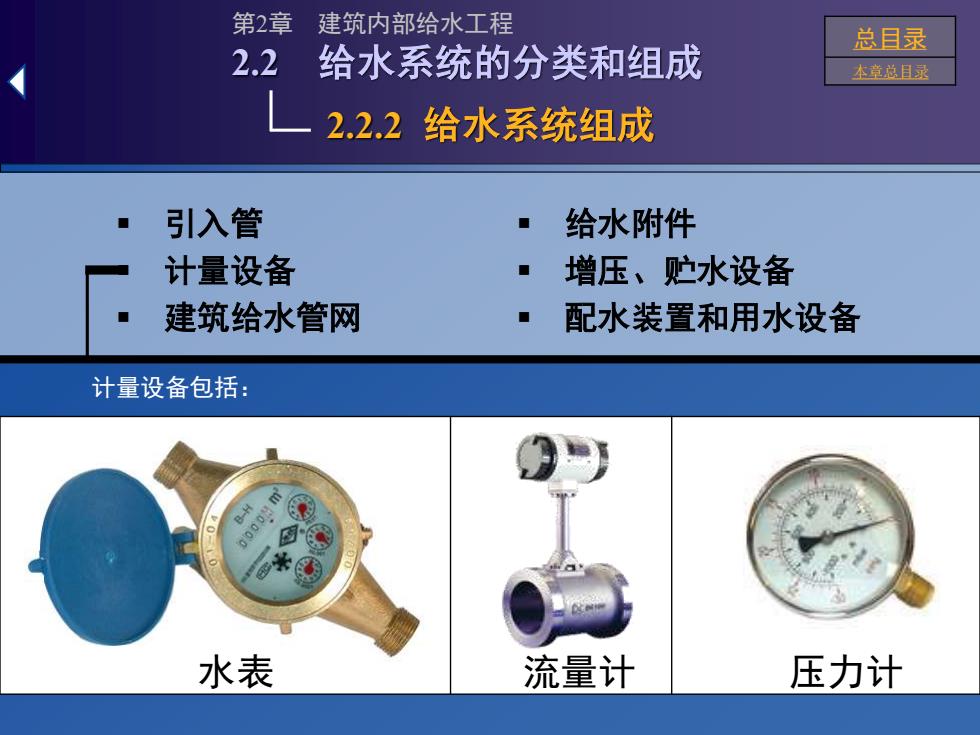

第2章建筑内部给水工程总目录2.2给水系统的分类和组成本章总目录2.2.2给水系统组成引入管给水附件计量设备增压、贮水设备建筑给水管网配水装置和用水设备计量设备包括：C水表压力计流量计
第2章 建筑内部给水工程 2.2 给水系统的分类和组成 2.2.2 给水系统组成 总目录 本章总目录 ▪ 引入管 ▪ 计量设备 ▪ 建筑给水管网 ▪ 给水附件 ▪ 增压、贮水设备 ▪ 配水装置和用水设备 计量设备包括： 水表 流量计 压力计

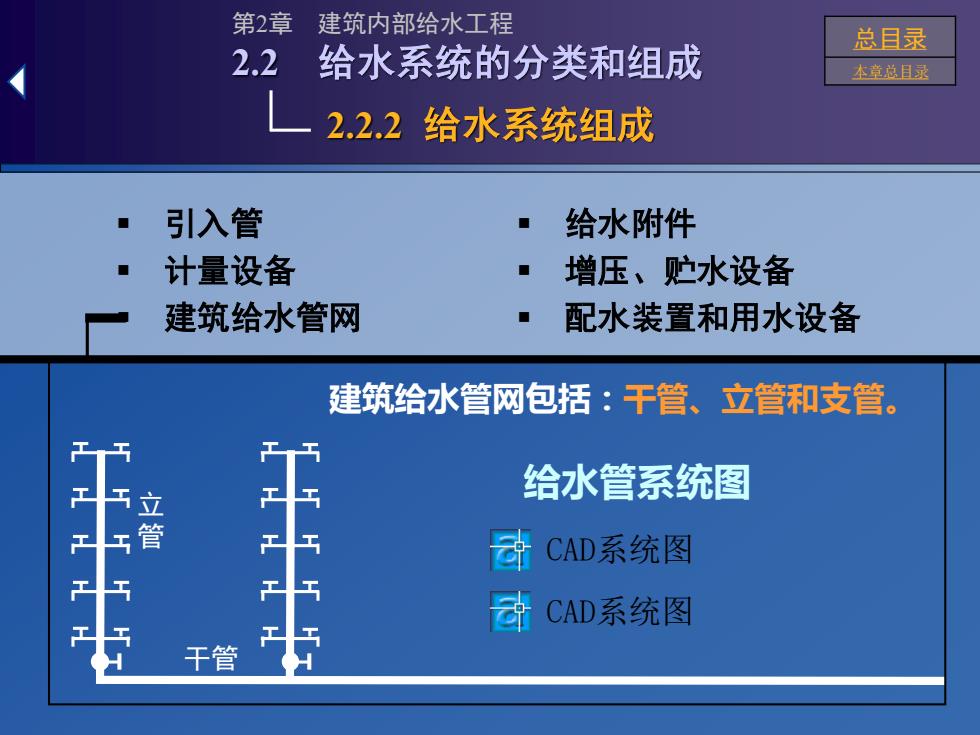

第2章建筑内部给水工程总目录2.2给水系统的分类和组成本章总且录2.2.2给水系统组成引入管给水附件计量设备增压、贮水设备建筑给水管网配水装置和用水设备建筑给水管网包括：干管、立管和支管广工工工1HITTE给水管系统图立管HCAD系统图2工CAD系统图克HT干管
第2章 建筑内部给水工程 2.2 给水系统的分类和组成 2.2.2 给水系统组成 总目录 本章总目录 ▪ 引入管 ▪ 计量设备 ▪ 建筑给水管网 ▪ 给水附件 ▪ 增压、贮水设备 ▪ 配水装置和用水设备 建筑给水管网包括：干管、立管和支管。 立 管 干管 给水管系统图 CAD系统图 CAD系统图

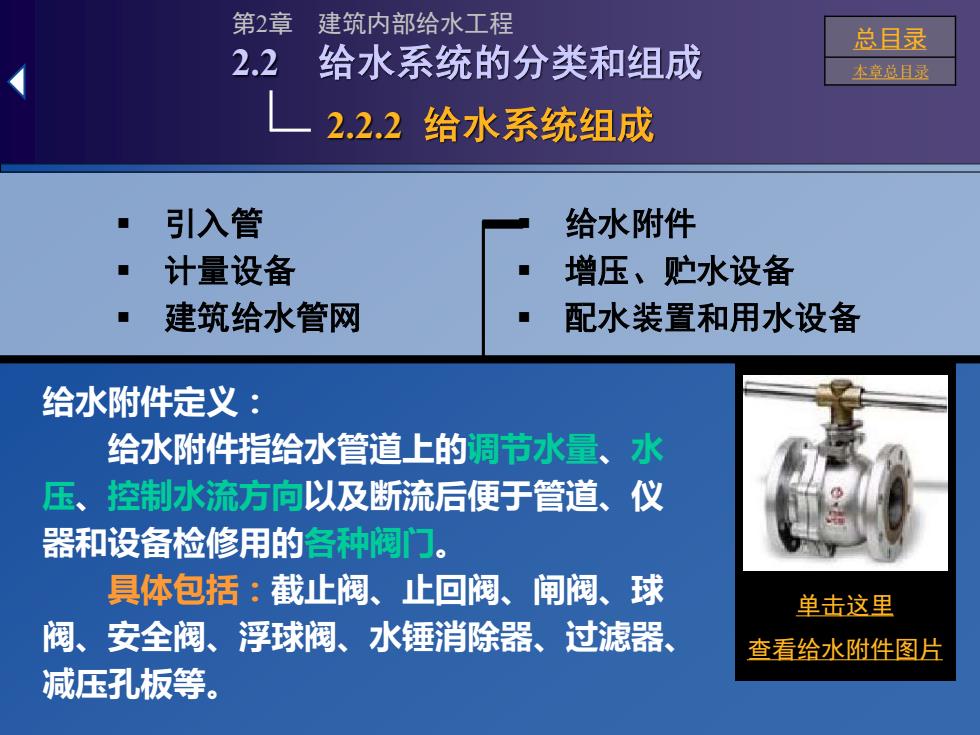

第2章建筑内部给水工程总目录2.2给水系统的分类和组成本章总且录2.2.2给水系统组成引入管给水附件计量设备增压、贮水设备建筑给水管网配水装置和用水设备给水附件定义：给水附件指给水管道上的调节水量、水压、控制水流方向以及断流后便于管道、仪器和设备检修用的各种阀门。具体包括：截止阀、止回阀、闸阀、球单击这里阀、安全阀、浮球阀、水锤消除器、过滤器、查看给水附件图片减压孔板等
第2章 建筑内部给水工程 2.2 给水系统的分类和组成 2.2.2 给水系统组成 总目录 本章总目录 ▪ 引入管 ▪ 计量设备 ▪ 建筑给水管网 ▪ 给水附件 ▪ 增压、贮水设备 ▪ 配水装置和用水设备 给水附件定义： 给水附件指给水管道上的调节水量、水 压、控制水流方向以及断流后便于管道、仪 器和设备检修用的各种阀门。 具体包括：截止阀、止回阀、闸阀、球 阀、安全阀、浮球阀、水锤消除器、过滤器、 减压孔板等。 单击这里 查看给水附件图片
