西北农林科技大学：《水力学》课程教学课件（打印版）第八章 堰流及闸孔出流 Flow over weirs and flow under sluice gate

一、 曲线型实用堰的剖面形状 ●上游直线段：AB ●堰顶曲线段：BC ●下游直线段：CD,坡度m=ctan a Ha ●下游河床连接段：DE 0

0 P2 E 上游直线AB段：可设计成垂直或倾斜，下游直线CD段坡度取决于 溢流坝体的强度和稳定要求

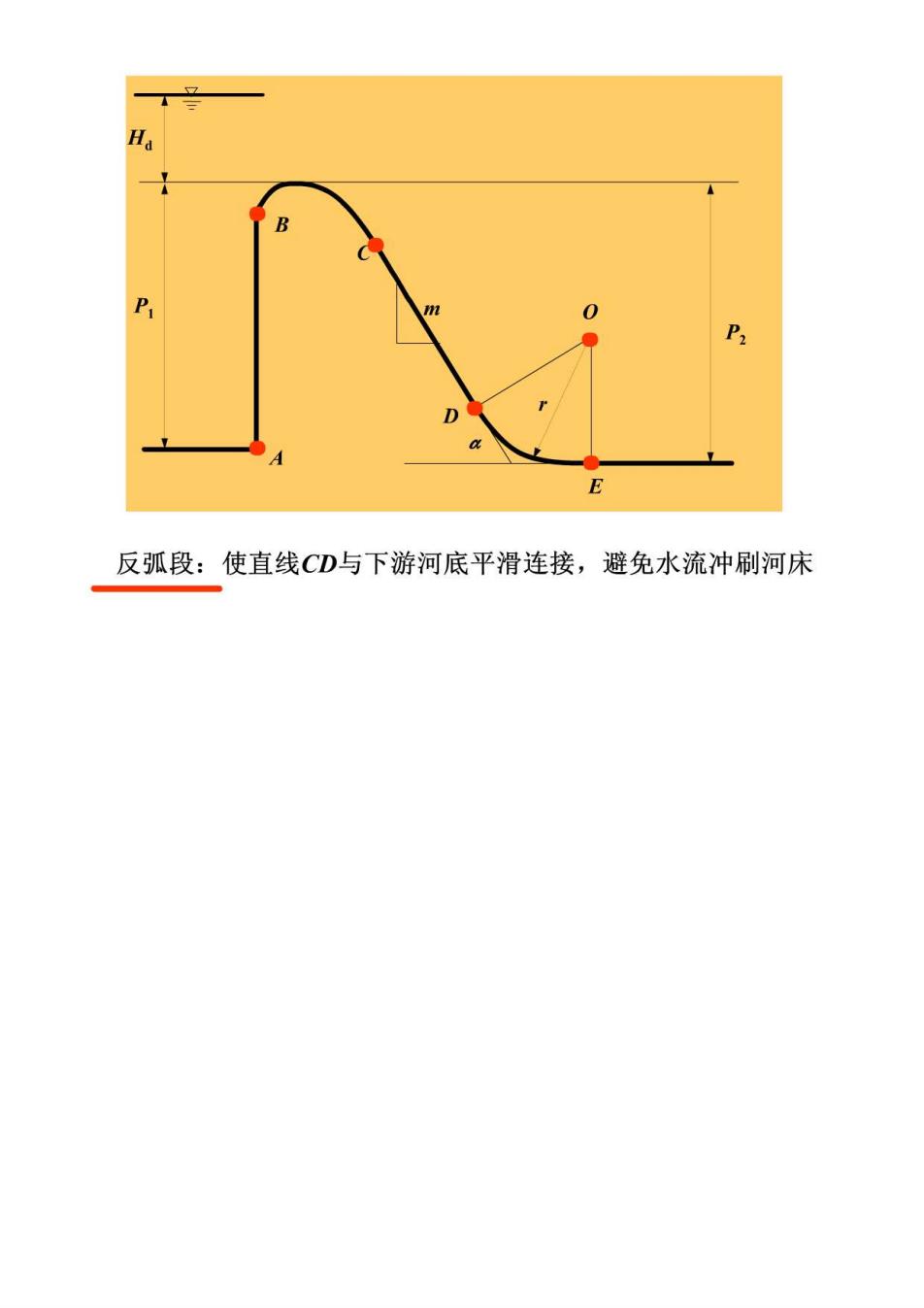

0 反弧段：使直线CD与下游河底平滑连接，避免水流冲刷河床

曲线型实用堰结构 反弧段：一般情况下，非基岩上、高度不大的坝 H<5m,r=(0.25~1.0(Ha+zma) 式中，H溢流坝剖面设计水头；mr为最大上下游水位差

堰顶曲线BC对水流特性的影响最大，是设计曲线实用堰剖 面形状的关键。 国内外设计堰剖面形状有许多方法，主要区别在于曲 线段BC如何确定。 水舌 水 (a) (b) (c) 理想的曲线型实用堰剖面形状与薄壁堰水舌下缘形状吻 合，不产生真空，过流能力大。但实际过流时由于堰上水头是 变化的，堰剖面形状与薄壁堰水舌下缘不可能完全吻合。实际 采用的剖面形状都是按薄壁堰水舌下缘曲线稍加修改而成
