基础知识 >印刷电路板的基本知识 (2)双面板 集成电路的出现使电路板的布局更加的复杂 因此出现了双面板，即：两面都可以走线的电路板。 JTAG te t
⑵ 双面板 集成电路的出现使电路板的布局更加的复杂， 因此出现了双面板，即：两面都可以走线的电路板。 基础知识 Ø 印刷电路板的基本知识
基础知识 >印刷电路板的基本知识 (3)多层板 多层板的特点是除了顶面、底面走线层外，板子中间还 有走线层。 顶层(Top layer) 电源/接地板层 (VCC or GND) 沉孔 过孔(Via) 绝缘层 中间层(Mid Layer)VCC or GND 底层(Bottom Layer) 4层板简略图
多层板的特点是除了顶面、底面走线层外，板子中间还 有走线层。 ⑶ 多层板 基础知识 顶层（Top layer） 电源/接地板层 (VCC or GND) 过孔（Via) 绝缘层 中间层（Mid Layer）VCC or GND 底层（Bottom Layer） 沉孔 4层板简略图 Ø 印刷电路板的基本知识
基础知识 >印刷电路板的设计流程 pcb.PrjPcb 加载元件库 原理图设计 编译原理图 生成网络表 规划电路板 调取网络表 设计电路板 规则检查
基础知识 Ø 印刷电路板的设计流程 原 理 图 设 计 编 译 原 理 图 生 成 网 络 表 规 划 电 路 板 调 取 网 络 表 设 计 电 路 板 规 则 检 查 加 载 元 件 库 pcb.PrjPcb

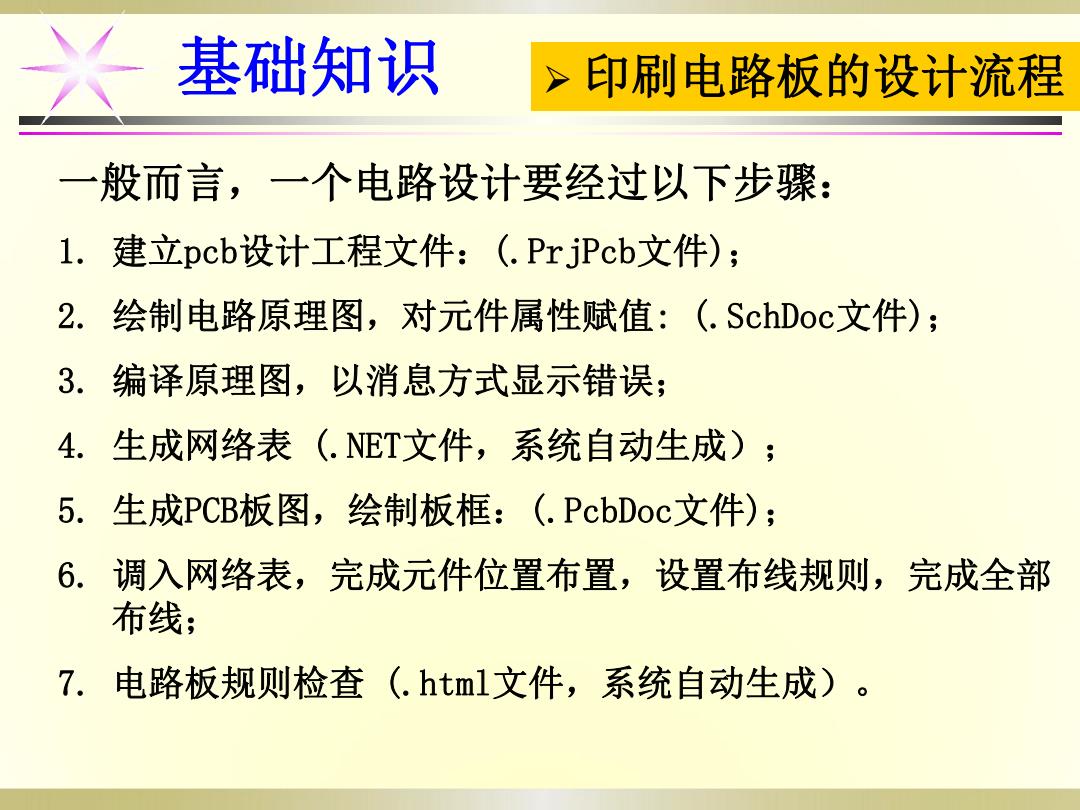

·基础知识 >印刷电路板的设计流程 一般而言，一个电路设计要经过以下步骤： 1.建立pcb设计工程文件：(.PrjPcb文件)； 2.绘制电路原理图，对元件属性赋值：（.SchDoc文件)； 3.编译原理图，以消息方式显示错误； 4.生成网络表（NET文件，系统自动生成)； 5.生成PCB板图，绘制板框：（.PcbDoci文件)； 6.调入网络表，完成元件位置布置，设置布线规则，完成全部 布线； 7.电路板规则检查（.html文件，系统自动生成)
基础知识 Ø 印刷电路板的设计流程 一般而言，一个电路设计要经过以下步骤： 1. 建立pcb设计工程文件：(.PrjPcb文件)； 2. 绘制电路原理图，对元件属性赋值: (.SchDoc文件)； 3. 编译原理图，以消息方式显示错误； 4. 生成网络表 (.NET文件，系统自动生成）； 5. 生成PCB板图，绘制板框：(.PcbDoc文件)； 6. 调入网络表，完成元件位置布置，设置布线规则，完成全部 布线； 7. 电路板规则检查 (.html文件，系统自动生成）

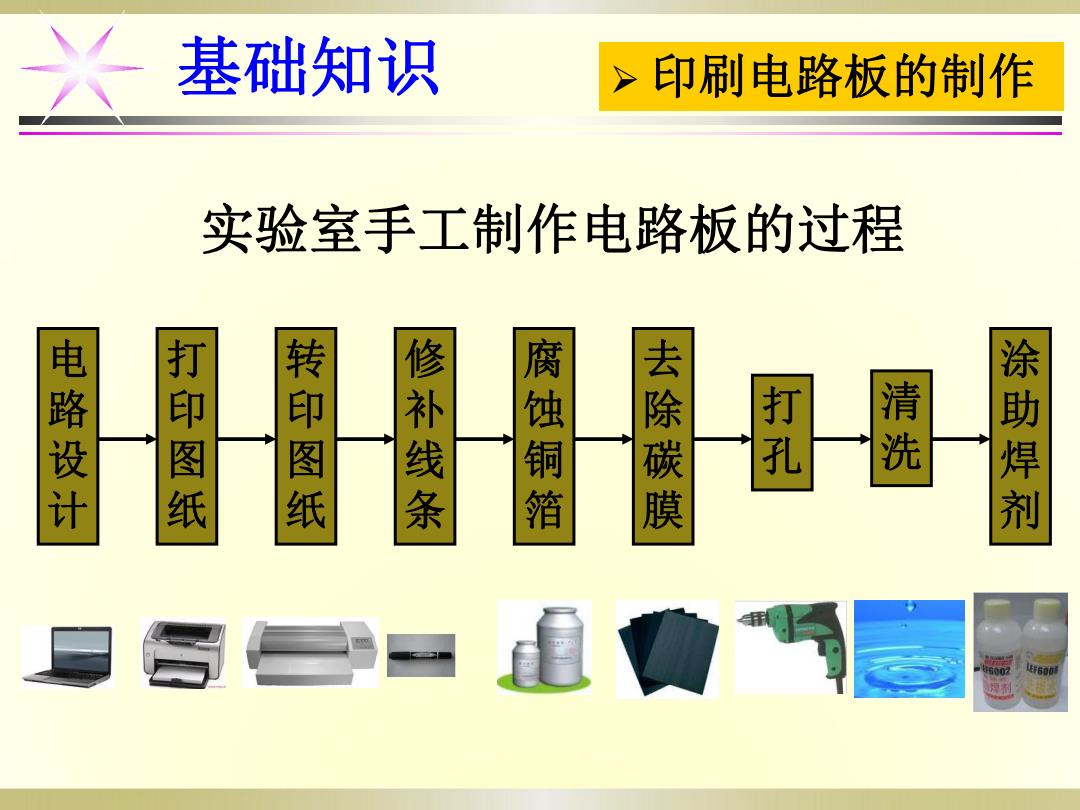

基础知识 >印刷电路板的制作 实验室手工制作电路板的过程 电路设计 打印图纸 转印图纸 修补线条 腐蚀铜箱 去除碳膜 打孔 清洗 涂助焊剂
基础知识 Ø 印刷电路板的制作 实验室手工制作电路板的过程 电 路 设 计 打 印 图 纸 转 印 图 纸 修 补 线 条 腐 蚀 铜 箔 去 除 碳 膜 打 孔 清 洗 涂 助 焊 剂
