二谐振腔的种类 1.平行平面镜腔 非共焦腔 共焦腔 I 2.凹面反射镜腔 共心腔 〖〗

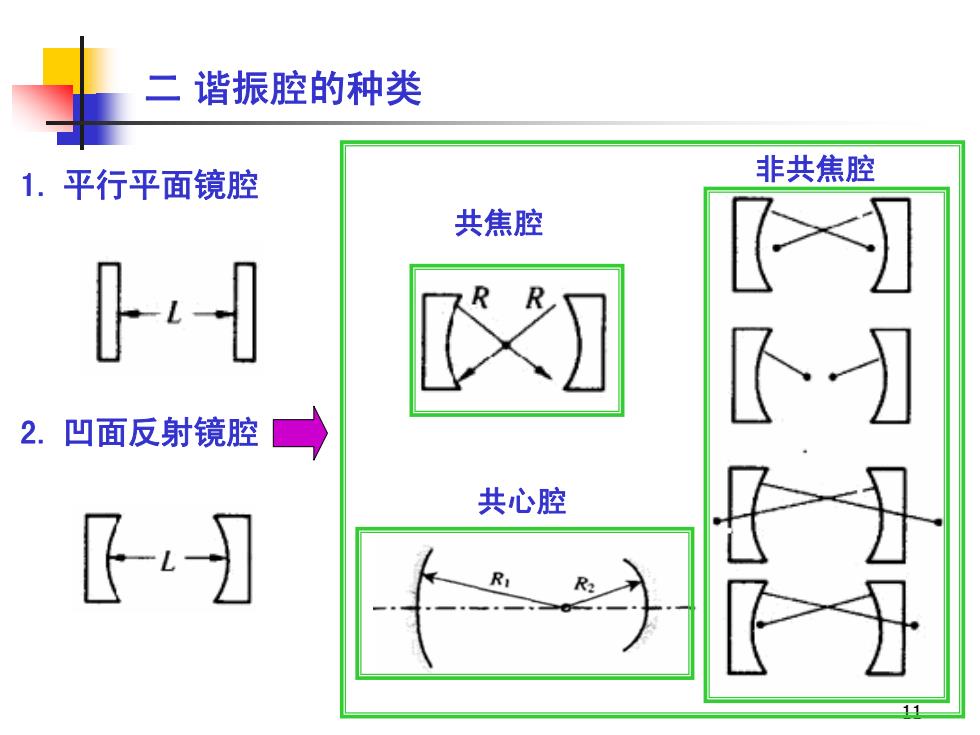

11 二 谐振腔的种类 1. 平行平面镜腔 2. 凹面反射镜腔 共焦腔 共心腔 非共焦腔
二谐振腔的种类 半共焦腔 3.平面凹面镜腔 非共焦平凹腔 十〗1〗 12

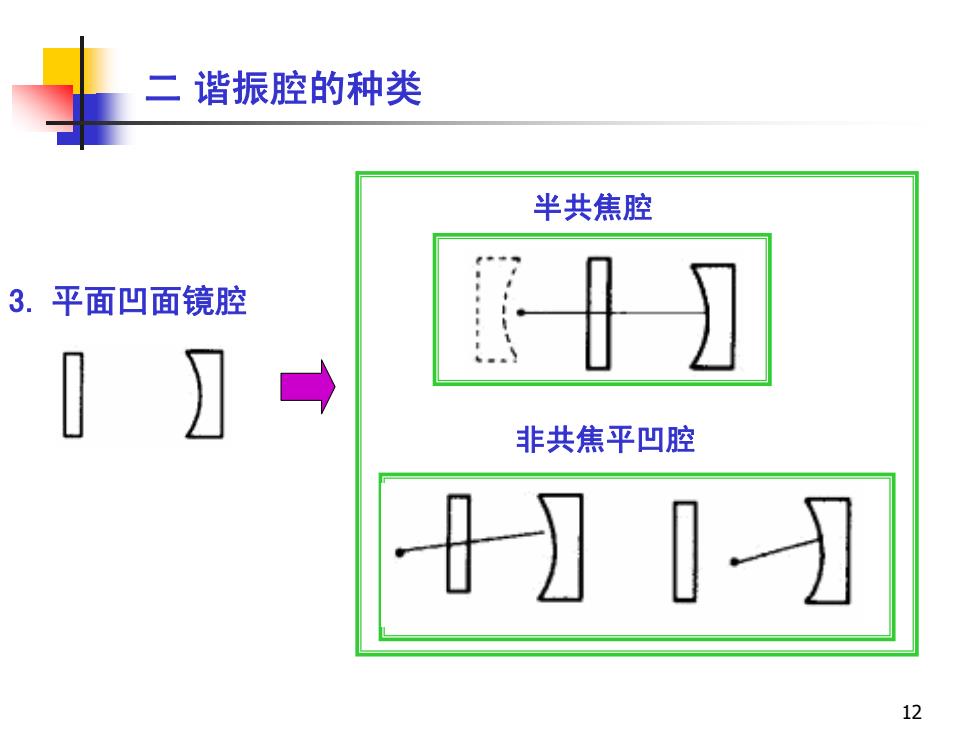

12 二 谐振腔的种类 3. 平面凹面镜腔 半共焦腔 非共焦平凹腔
二谐振腔的稳定条件 1.稳定腔与不稳定腔 不稳定腔：光线在腔中来回多次反射后最终跑出腔外的谐振腔。 应用：大功率激光器。 非稳腔的特点： 腔轴线 >具有较大的模体积 模体积：谐振腔中激光束传播过程 中所占有的激活介质的体积。 > 较好的选模能力 能实现光束的侧向耦合输出 两种不稳定腔 13

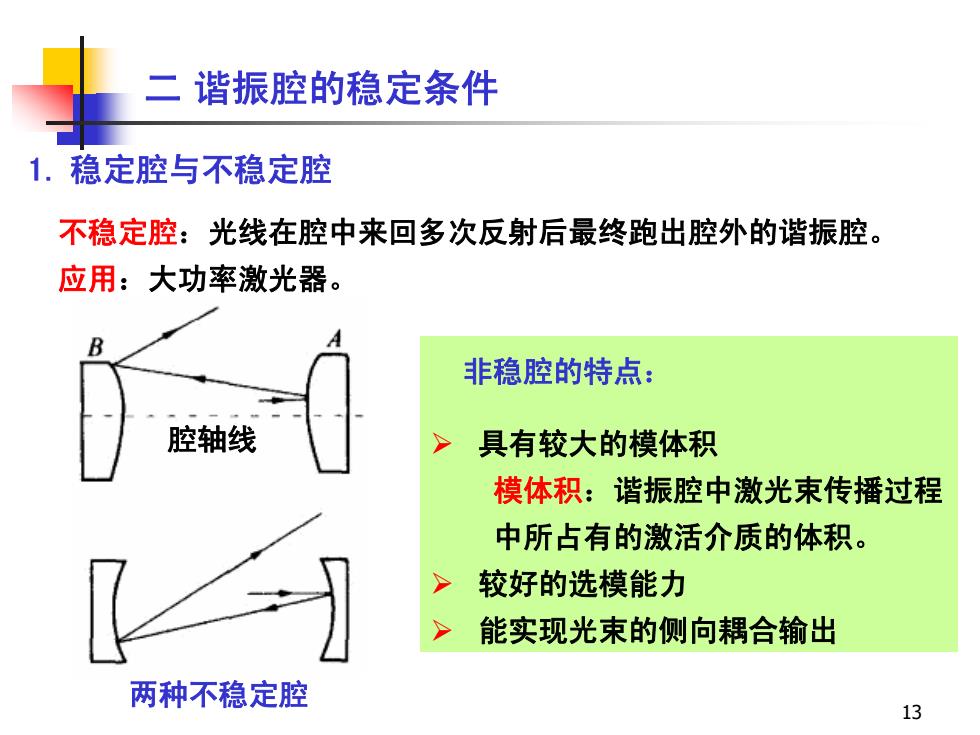

13 二 谐振腔的稳定条件 1. 稳定腔与不稳定腔 不稳定腔：光线在腔中来回多次反射后最终跑出腔外的谐振腔。 应用：大功率激光器。 两种不稳定腔 非稳腔的特点： ¾ 具有较大的模体积 模体积：谐振腔中激光束传播过程 中所占有的激活介质的体积。 ¾ 较好的选模能力 ¾ 能实现光束的侧向耦合输出 腔轴线
二谐振腔的稳定条件 1.稳定腔与不稳定腔 (a) 稳定腔：光线在腔中来回多次 反射后最终可以被束缚在腔体 (b) 内传播。 应用：中、小功率激光器。 (c) 几种稳定腔结构 14

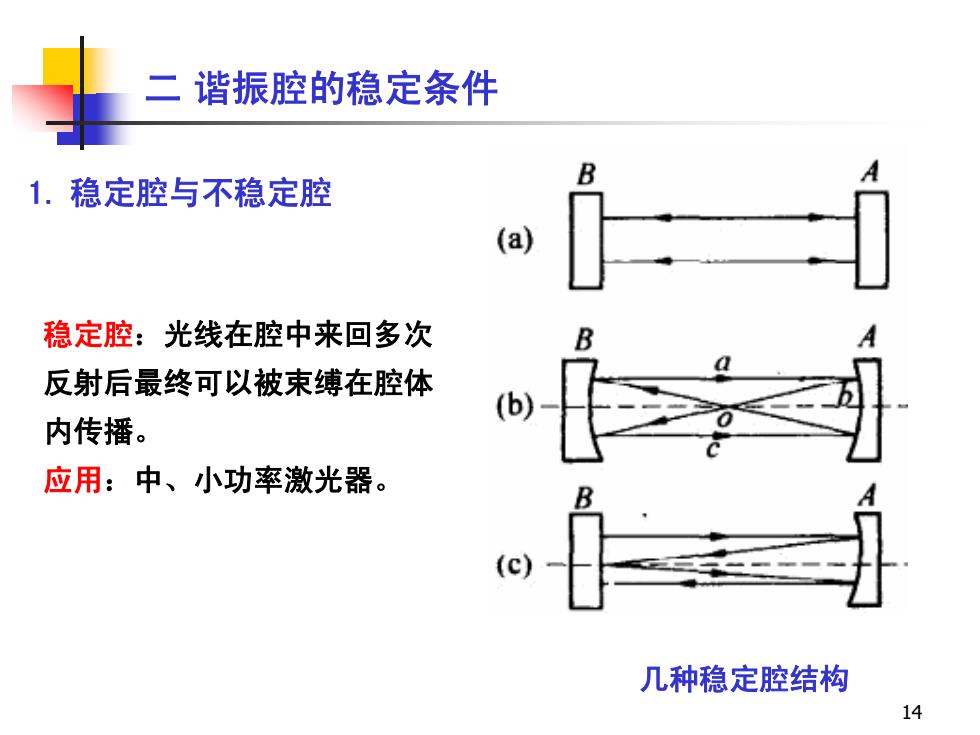

14 二 谐振腔的稳定条件 1. 稳定腔与不稳定腔 稳定腔：光线在腔中来回多次 反射后最终可以被束缚在腔体 内传播。 应用：中、小功率激光器。 几种稳定腔结构
