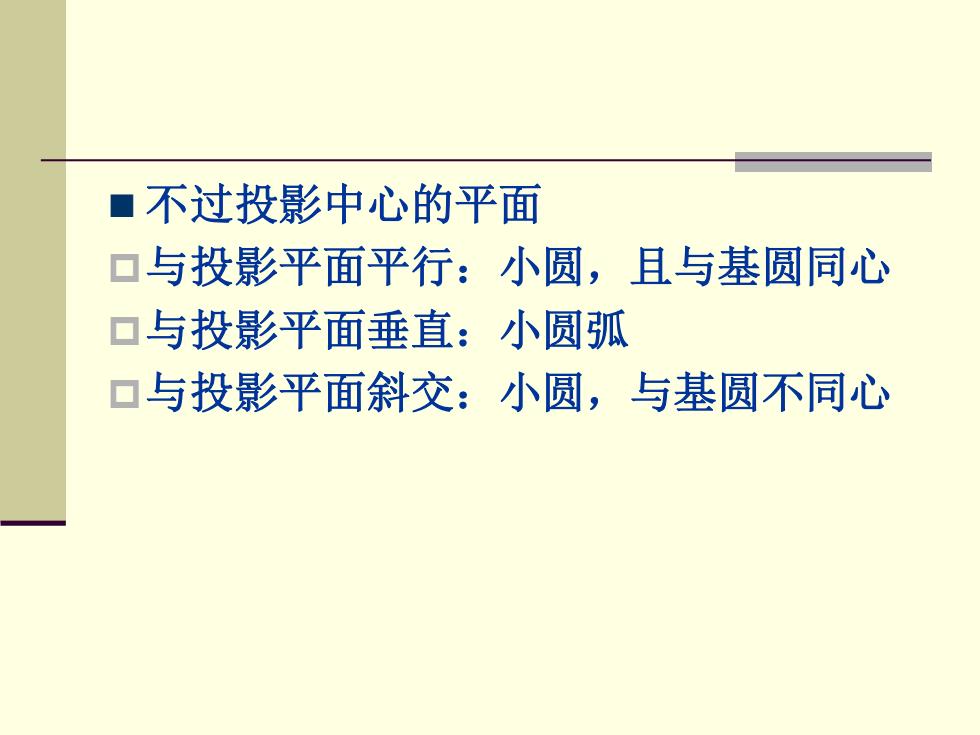

■不过投影中心的平面 口与投影平面平行：小圆，且与基圆同心 口与投影平面垂直：小圆弧 口与投影平面斜交：小圆，与基圆不同心
◼ 不过投影中心的平面 与投影平面平行：小圆，且与基圆同心 与投影平面垂直：小圆弧 与投影平面斜交：小圆，与基圆不同心

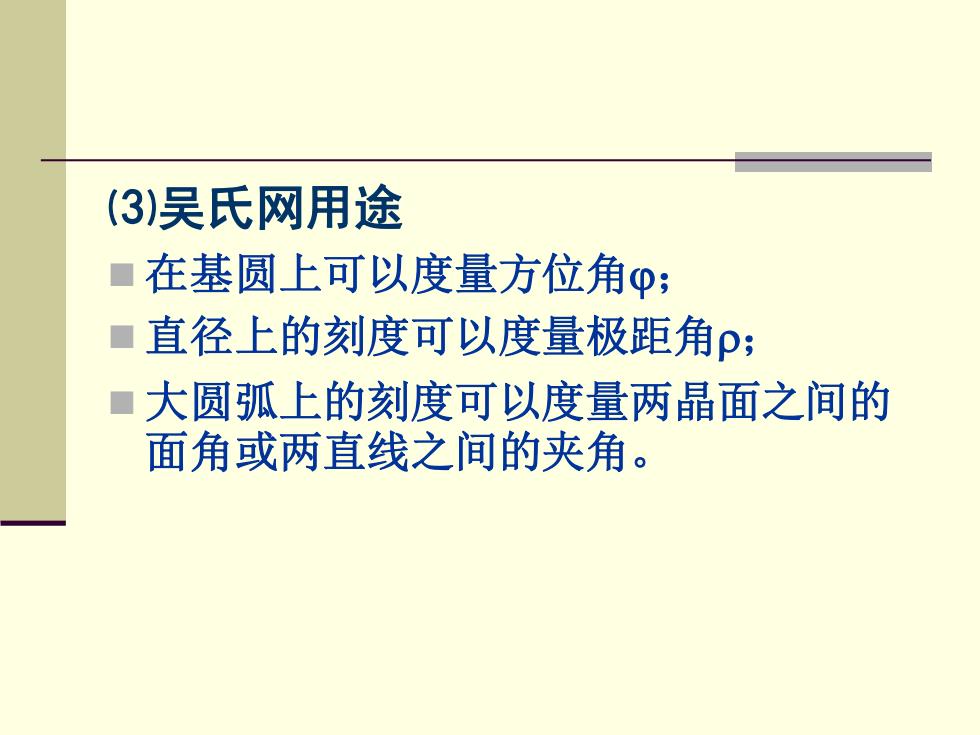

(3)吴氏网用途 ■ 在基圆上可以度量方位角φ： ■直径上的刻度可以度量极距角P; ■大圆弧上的刻度可以度量两晶面之间的 面角或两直线之间的夹角
⑶吴氏网用途 ◼ 在基圆上可以度量方位角； ◼ 直径上的刻度可以度量极距角； ◼ 大圆弧上的刻度可以度量两晶面之间的 面角或两直线之间的夹角

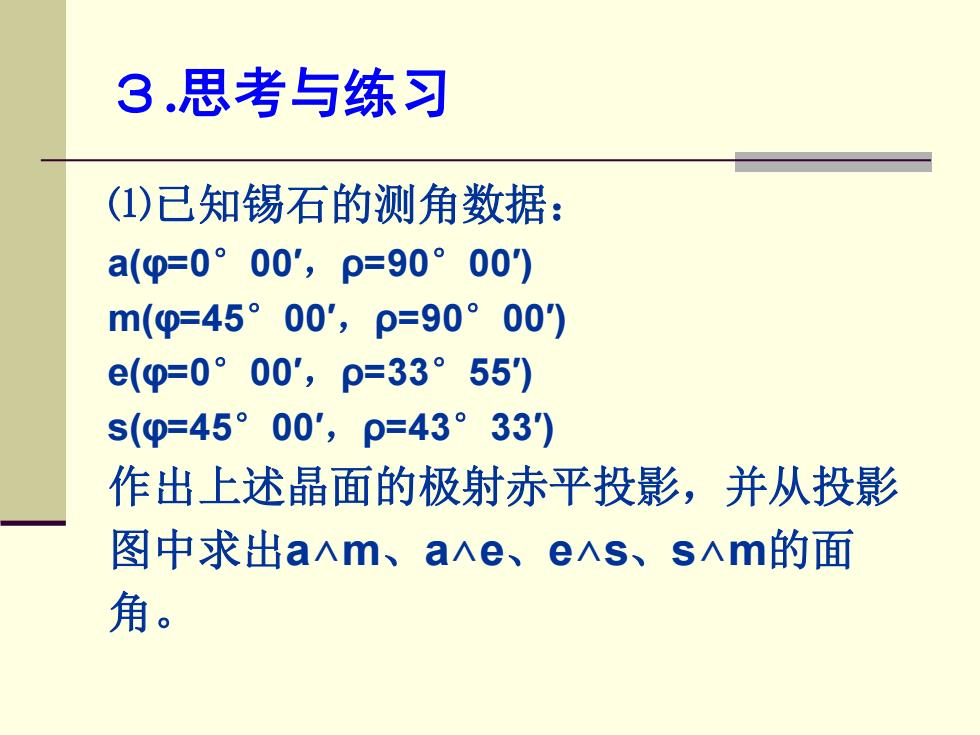

3.思考与练习 (1)已知锡石的测角数据： a(φ=0°00'，p=90°00'） m(p=45°00'，p=90°00） e(φ=0°00'，p=33°55） s(φ=45°00'，p=43°33) 作出上述晶面的极射赤平投影，并从投影 图中求出aAm、aAe、eAs、sAm的面 角
３.思考与练习 ⑴已知锡石的测角数据： a(φ=0°00′，ρ=90°00′) m(φ=45°00′，ρ=90°00′) e(φ=0°00′，ρ=33°55′) s(φ=45°00′，ρ=43°33′) 作出上述晶面的极射赤平投影，并从投影 图中求出a∧m、a∧e、e∧s、s∧m的面 角

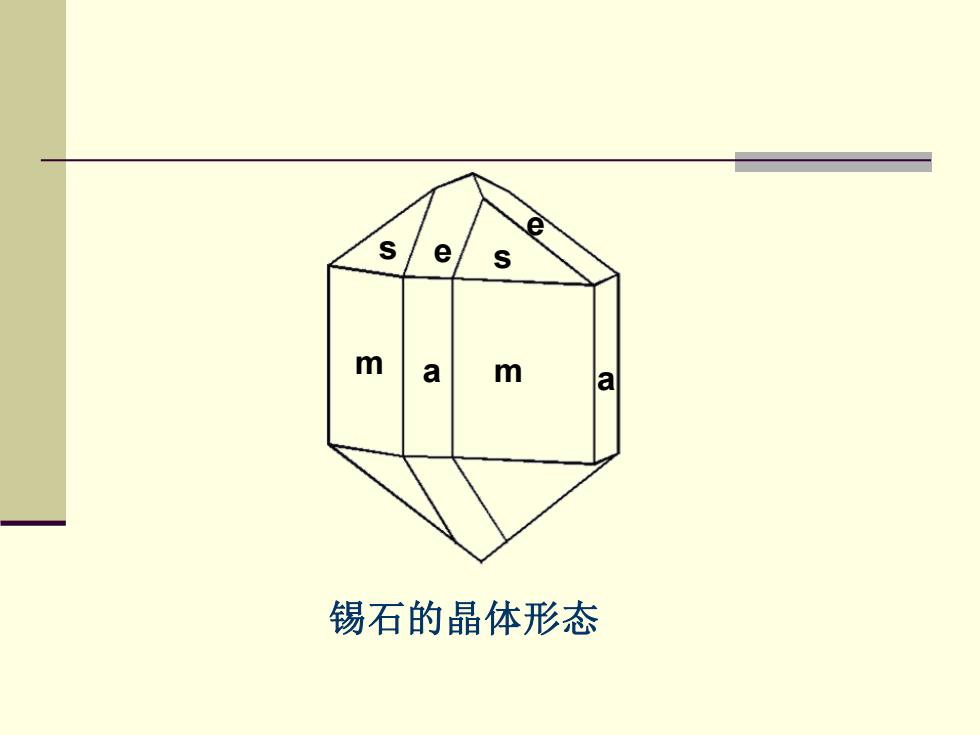

e s m a m a 锡石的晶体形态
锡石的晶体形态 m a m a s e s e

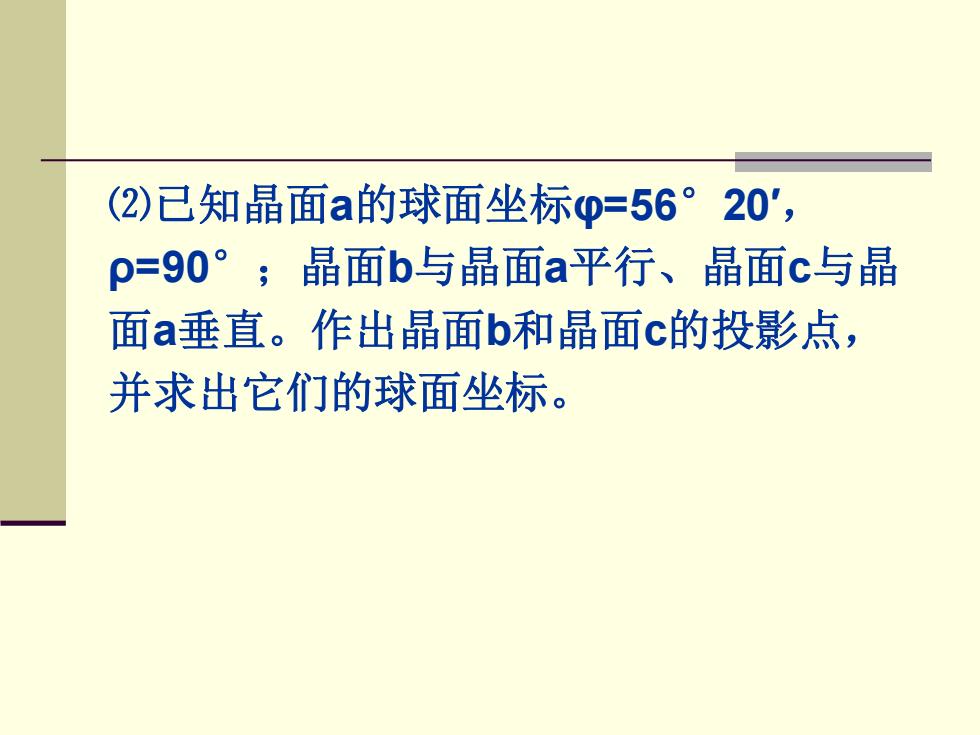

(2)已知晶面a的球面坐标p=56°20'， p=90°；晶面b与晶面a平行、晶面c与晶 面a垂直。作出晶面b和晶面c的投影点， 并求出它们的球面坐标
⑵已知晶面a的球面坐标φ=56°20′， ρ=90°；晶面b与晶面a平行、晶面c与晶 面a垂直。作出晶面b和晶面c的投影点， 并求出它们的球面坐标
