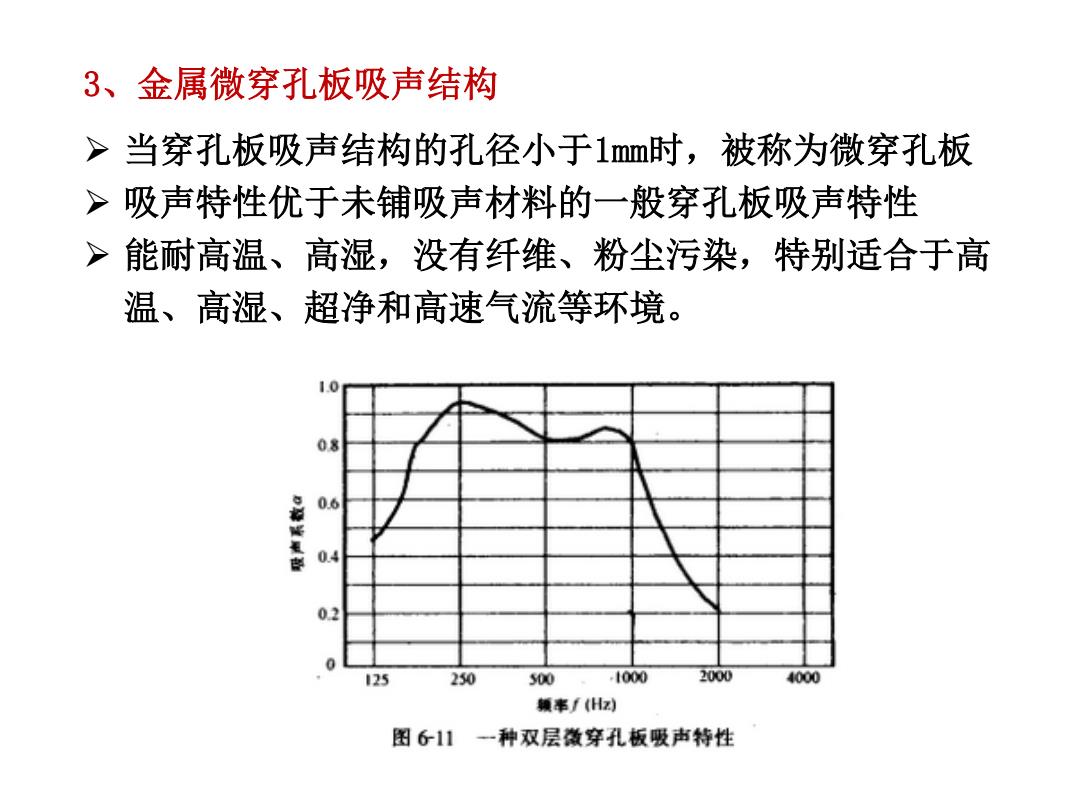

3、金属微穿孔板吸声结构 >当穿孔板吸声结构的孔径小于1mm时，被称为微穿孔板 >吸声特性优于未铺吸声材料的一般穿孔板吸声特性 >能耐高温、高湿，没有纤维、粉尘污染，特别适合于高 温、高湿、超净和高速气流等环境。 10 08 0.6 04 02 125 250 300 ,1000 2000 4000 领率f(Hz) 图611 一种双层徽穿孔板吸声特性
3、金属微穿孔板吸声结构 当穿孔板吸声结构的孔径小于1mm时，被称为微穿孔板 吸声特性优于未铺吸声材料的一般穿孔板吸声特性 能耐高温、高湿，没有纤维、粉尘污染，特别适合于高 温、高湿、超净和高速气流等环境
空腔共振器吸声原理 >空腔孔径空气柱由于共振而激烈运动， 消耗能量，腔内空气起弹簧缓冲作用。 亥姆霍兹共振器 弹簧质量块振动系统 穿孔板吸声结构 (h) (c) 图69 穿孔板吸声结构 当入射声波频率和系统固有频率相等时，将引起孔颈空气柱的 剧烈振动，并由于克服孔壁摩擦阻力而消耗声能
空腔共振器吸声原理 空腔孔径空气柱由于共振而激烈运动， 消耗能量，腔内空气起弹簧缓冲作用。 亥姆霍兹共振器 弹簧质量块振动系统 穿孔板吸声结构 当入射声波频率和系统固有频率相等时，将引起孔颈空气柱的 剧烈振动，并由于克服孔壁摩擦阻力而消耗声能

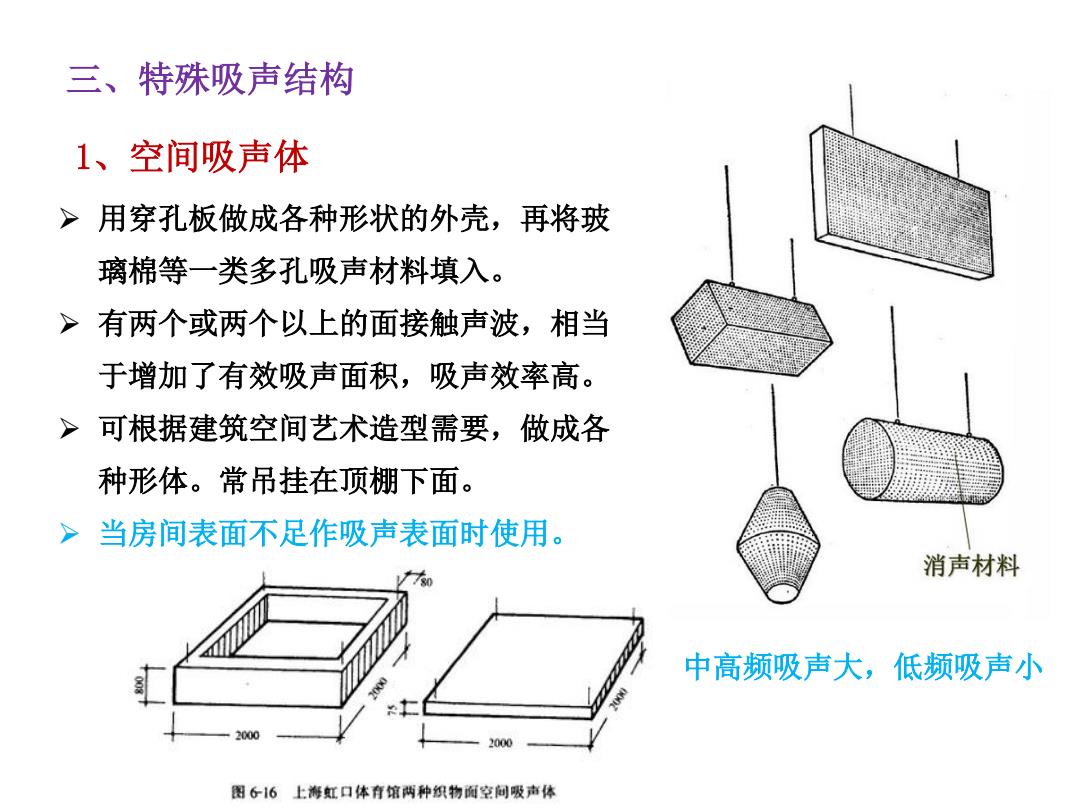

三、特殊吸声结构 1、空间吸声体 >用穿孔板做成各种形状的外壳，再将玻 璃棉等一类多孔吸声材料填入。 >有两个或两个以上的面接触声波，相当 于增加了有效吸声面积，吸声效率高。 >可根据建筑空间艺术造型需要，做成各 种形体。常吊挂在顶棚下面。 >当房间表面不足作吸声表面时使用。 消声材料 中高频吸声大，低频吸声小 2000 2000 图616上海虹口体育馆两种织物面空间吸声体
1、空间吸声体 用穿孔板做成各种形状的外壳，再将玻 璃棉等一类多孔吸声材料填入。 有两个或两个以上的面接触声波，相当 于增加了有效吸声面积，吸声效率高。 可根据建筑空间艺术造型需要，做成各 种形体。常吊挂在顶棚下面。 当房间表面不足作吸声表面时使用。 三、特殊吸声结构 中高频吸声大，低频吸声小

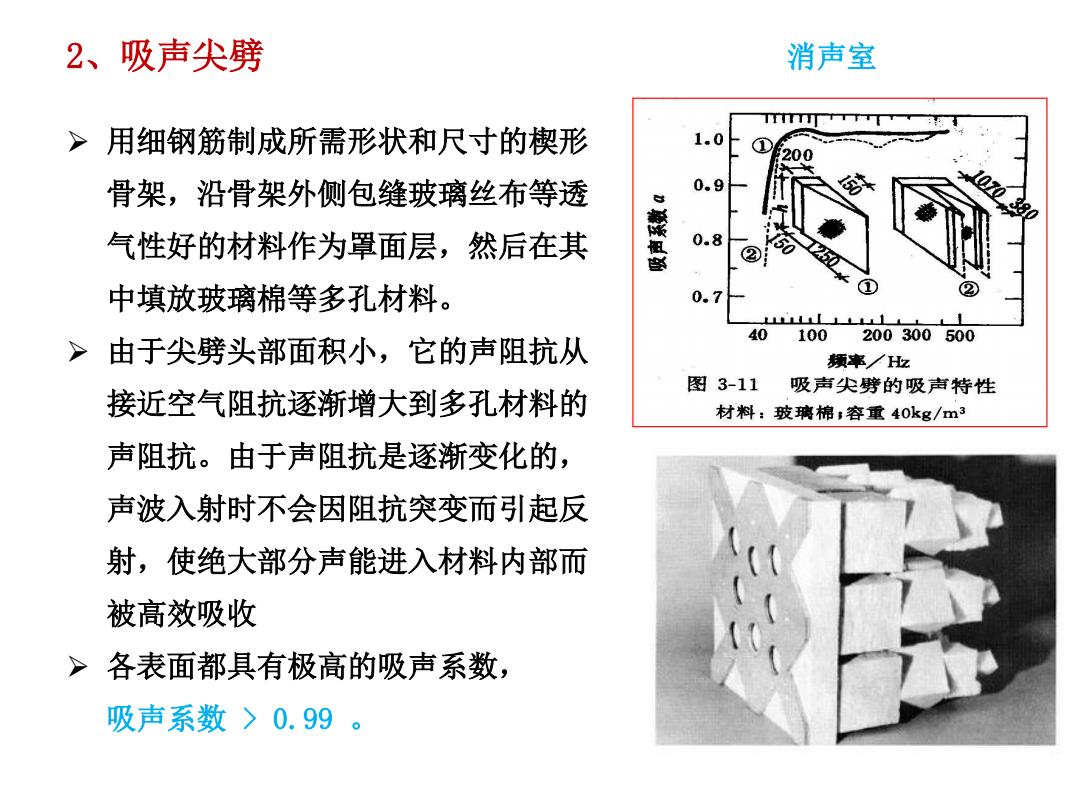

2、吸声尖劈 消声室 >用细钢筋制成所需形状和尺寸的楔形 1.0 ①/ 200 骨架，沿骨架外侧包缝玻璃丝布等透 0.9 气性好的材料作为罩面层，然后在其 0.8 ② 中填放玻璃棉等多孔材料。 2 0.7 LL1LLLLL 由于尖劈头部面积小，它的声阻抗从 40 100 200300500 频率/H 图3-11吸声尖劈的吸声特性 接近空气阻抗逐渐增大到多孔材料的 材料：玻璃棉，容重40kg/m3 声阻抗。由于声阻抗是逐渐变化的， 声波入射时不会因阻抗突变而引起反 射，使绝大部分声能进入材料内部而 被高效吸收 >各表面都具有极高的吸声系数， 吸声系数>0.99
2、吸声尖劈 用细钢筋制成所需形状和尺寸的楔形 骨架，沿骨架外侧包缝玻璃丝布等透 气性好的材料作为罩面层，然后在其 中填放玻璃棉等多孔材料。 由于尖劈头部面积小，它的声阻抗从 接近空气阻抗逐渐增大到多孔材料的 声阻抗。由于声阻抗是逐渐变化的， 声波入射时不会因阻抗突变而引起反 射，使绝大部分声能进入材料内部而 被高效吸收 各表面都具有极高的吸声系数， 吸声系数 > 0.99 。 消声室

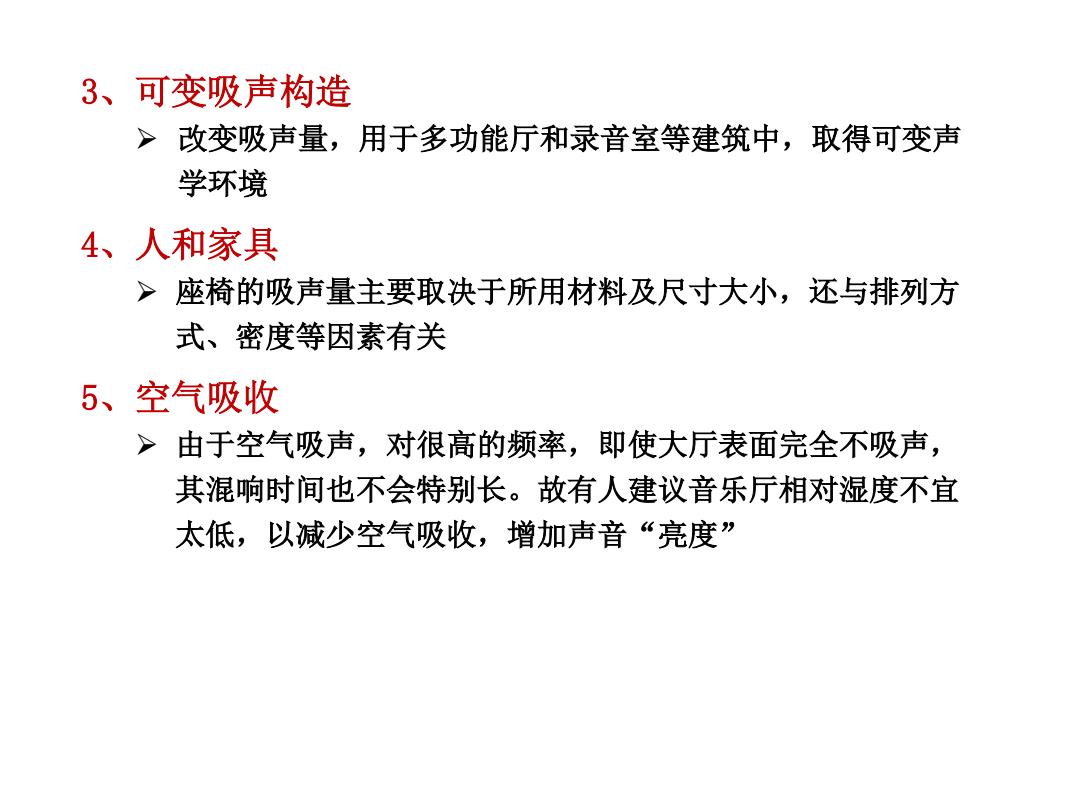

3、可变吸声构造 >改变吸声量，用于多功能厅和录音室等建筑中，取得可变声 学环境 4、人和家具 座椅的吸声量主要取决于所用材料及尺寸大小，还与排列方 式、密度等因素有关 5、空气吸收 >由于空气吸声，对很高的频率，即使大厅表面完全不吸声， 其混响时间也不会特别长。故有人建议音乐厅相对湿度不宜 太低，以减少空气吸收，增加声音“亮度
3、可变吸声构造 改变吸声量，用于多功能厅和录音室等建筑中，取得可变声 学环境 4、人和家具 座椅的吸声量主要取决于所用材料及尺寸大小，还与排列方 式、密度等因素有关 5、空气吸收 由于空气吸声，对很高的频率，即使大厅表面完全不吸声， 其混响时间也不会特别长。故有人建议音乐厅相对湿度不宜 太低，以减少空气吸收，增加声音“亮度
