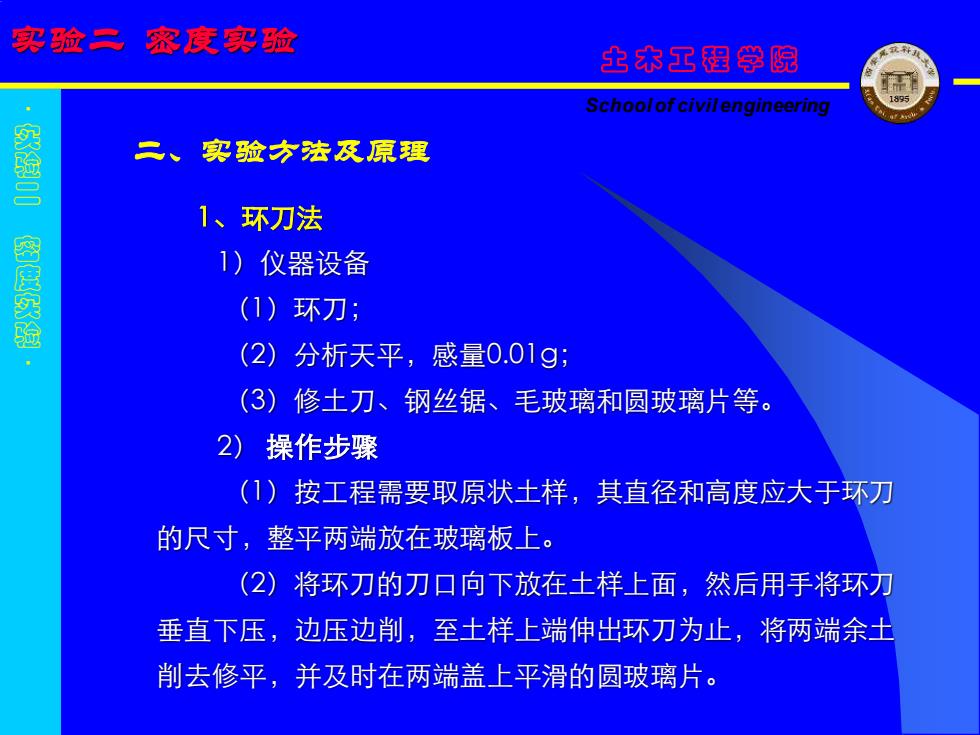

实验二 密度实验 士木工程学院 Schoolof civilengineering 1895 实验二 二、实验方法及原理 1、环刀法 容度实验 1)仪器设备 (1)环刀; (2)分析天平,感量0.01g; (③)修土刀、钢丝锯、毛玻璃和圆玻璃片等。 2)操作步骤 (1)按工程需要取原状土样,其直径和高度应大于环刀 的尺寸,整平两端放在玻璃板上。 (2)将环刀的刀口向下放在土样上面,然后用手将环刀 垂直下压,边压边削,至土样上端伸出环刀为止,将两端余土 削去修平,并及时在两端盖上平滑的圆玻璃片
土 木 工 程 学 院 School of civil engineering 实验二 密度实验 · 实 验 二 密 度 实 验· 二、实验方法及原理 1、环刀法 1)仪器设备 (1)环刀; (2)分析天平,感量0.01g; (3)修土刀、钢丝锯、毛玻璃和圆玻璃片等。 2) 操作步骤 (1)按工程需要取原状土样,其直径和高度应大于环刀 的尺寸,整平两端放在玻璃板上。 (2)将环刀的刀口向下放在土样上面,然后用手将环刀 垂直下压,边压边削,至土样上端伸出环刀为止,将两端余土 削去修平,并及时在两端盖上平滑的圆玻璃片

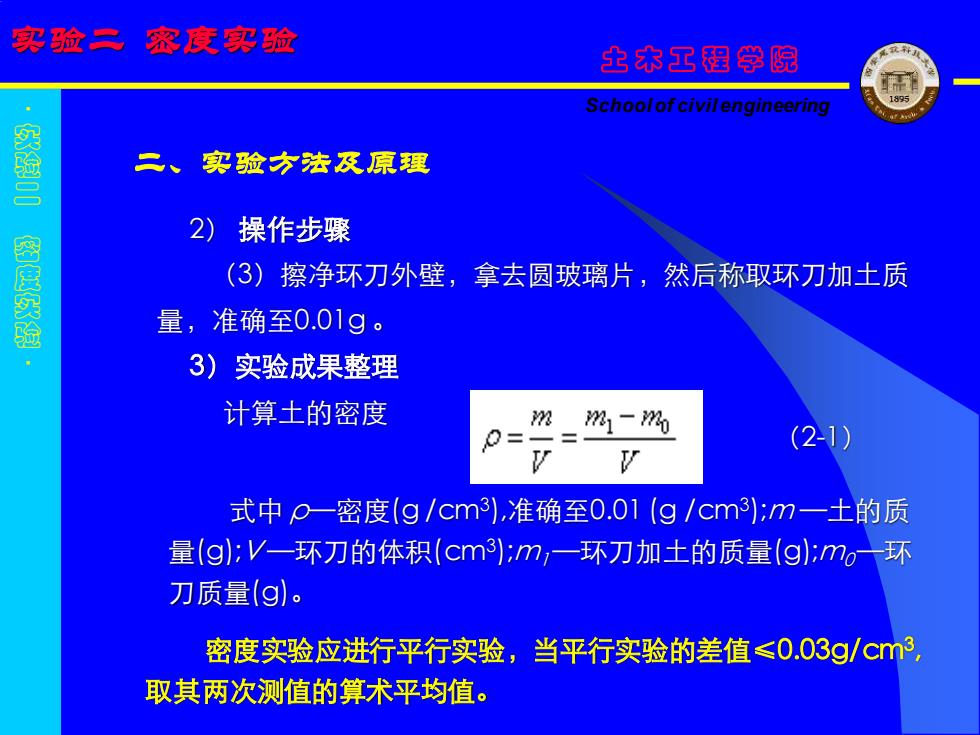

实验二客度实验 士木工程学配 Schoolof civilengineering 89巧 实验二 二、实验方法及原理 2) 操作步骤 空度实验 (③)擦净环刀外壁,拿去圆玻璃片,然后称取环刀加土质 量,准确至0.01g。 3)实验成果整理 计算土的密度 0= %1-% (2-1) V 式中p-密度(g/cm),准确至0.01(g/cm3m一土的质 量(g:V一环刀的体积(cm3):m,一环刀加土的质量(g:m。一环 刀质量(g。 密度实验应进行平行实验,当平行实验的差值≤0.03g/c3, 取其两次测值的算术平均值
土 木 工 程 学 院 School of civil engineering 实验二 密度实验 · 实 验 二 密 度 实 验· 二、实验方法及原理 2) 操作步骤 (3)擦净环刀外壁,拿去圆玻璃片,然后称取环刀加土质 量,准确至0.01g 。 3)实验成果整理 计算土的密度 (2-1) 式中 ρ—密度(g /cm3 ),准确至0.01 (g /cm3 );m —土的质 量(g);V —环刀的体积(cm3 );m1 —环刀加土的质量(g);m0 —环 刀质量(g)。 密度实验应进行平行实验,当平行实验的差值≤0.03g/cm3 , 取其两次测值的算术平均值

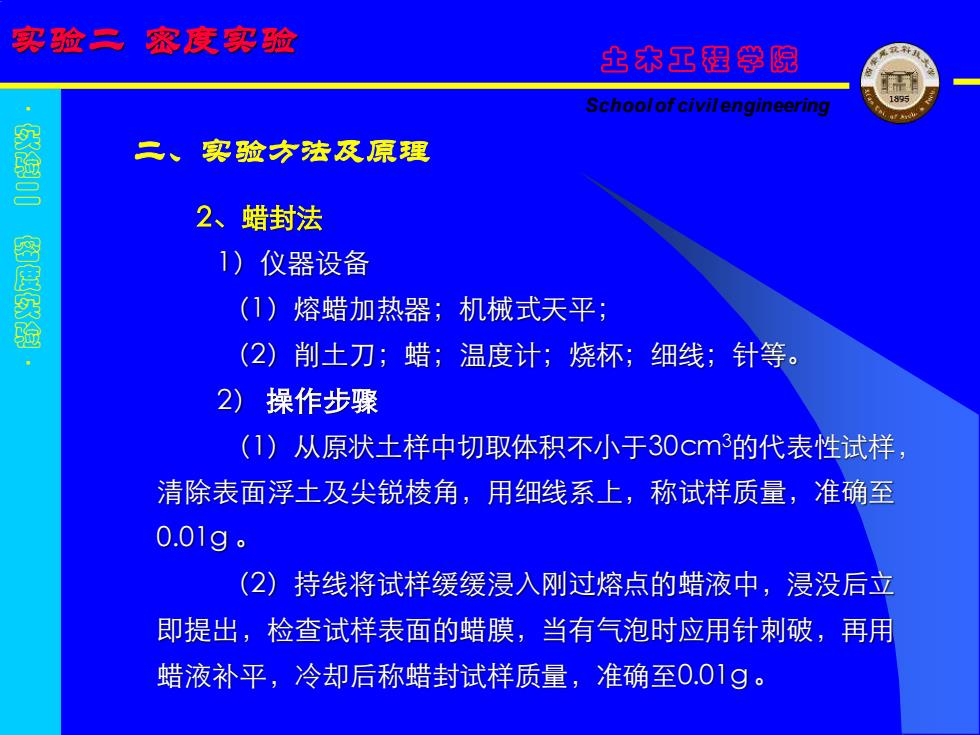

实验二 密度实验 士木工程学院 Schoolof civilengineering 1895 实验二 二、实验方法及原理 2、蜡封法 空度实验 1)仪器设备 (1)熔蜡加热器;机械式天平; (2)削土刀;蜡;温度计;烧杯;细线;针等。 2)操作步骤 (1)从原状土样中切取体积不小于30c3的代表性试样 清除表面浮土及尖锐棱角,用细线系上,称试样质量,准确至 0.01g。 (2)持线将试样缓缓浸入刚过熔点的蜡液中,浸没后立 即提出,检查试样表面的蜡膜,当有气泡时应用针刺破,再用 蜡液补平,冷却后称蜡封试样质量,准确至0.01g
土 木 工 程 学 院 School of civil engineering 实验二 密度实验 · 实 验 二 密 度 实 验· 二、实验方法及原理 2、蜡封法 1)仪器设备 (1)熔蜡加热器;机械式天平; (2)削土刀;蜡;温度计;烧杯;细线;针等。 2) 操作步骤 (1)从原状土样中切取体积不小于30cm3的代表性试样, 清除表面浮土及尖锐棱角,用细线系上,称试样质量,准确至 0.01g 。 (2)持线将试样缓缓浸入刚过熔点的蜡液中,浸没后立 即提出,检查试样表面的蜡膜,当有气泡时应用针刺破,再用 蜡液补平,冷却后称蜡封试样质量,准确至0.01g
实验二客度实验 士木工程学配 Schoolof civilengineering 89巧 实验二 二、实验方法及原理 2)操作步骤 空度实验 (3)将蜡封试样挂在天平的一端,浸没于盛有纯水的烧杯 中,称蜡封试样在纯水的质量,并测定纯水的温度。 (4)取出试样,揩干拉面上的水分,再称量蜡封试样质量。 当☒浸水后试样质量增加时,应另取试样重做实验。 3)计算试样的密度 m (mn-mmw) (mn-m) (2-2 PwT Pn 式中mn一蜡封试样质量(g:mnw一蜡封试样质量(g: pw一纯水在T℃时的密度{g/cm3:pn一蜡的密度(g/cm3)
土 木 工 程 学 院 School of civil engineering 实验二 密度实验 · 实 验 二 密 度 实 验· 二、实验方法及原理 2) 操作步骤 (3)将蜡封试样挂在天平的一端,浸没于盛有纯水的烧杯 中,称蜡封试样在纯水的质量,并测定纯水的温度。 (4)取出试样,揩干拉面上的水分,再称量蜡封试样质量。 当浸水后试样质量增加时,应另取试样重做实验。 3)计算试样的密度 (2-2) 式中 mn—蜡封试样质量(g); mnw—蜡封试样质量(g); ρwT —纯水在T℃时的密度(g/cm3 ); ρn —蜡的密度(g/cm3 )。 n n wT mn mnw m m m ( ) ( − ) − − =
实验二 密度实验 士木工程学院 Schoolof civilengineering 1895 实验二 二、实验方法及原理 3、灌水法 空度实验 1)仪器设备 (1)储水简:直径均匀,并具有刻度即出水管 (2)台秤:称量50kg,最小分度值10g (③)其他设备:铁镐、铁铲、水平尺、塑料薄膜袋等。 2)操作步骤(从略) 3)实验成果整理 试坑的体积V=(H-H2)×Aw-Vo 试样的密度 o=mpl VP 式中H一储水筒简内初始水位高度(cmH2一储水简内注水终了 水位高度(cm;Aw一储水筒内断面积(cm2:V。一套环体积(cm)
土 木 工 程 学 院 School of civil engineering 实验二 密度实验 · 实 验 二 密 度 实 验· 二、实验方法及原理 3、灌水法 1)仪器设备 (1)储水筒:直径均匀,并具有刻度即出水管; (2)台秤:称量50㎏,最小分度值10 g; (3)其他设备:铁镐、铁铲、水平尺、塑料薄膜袋等。 2) 操作步骤(从略) 3)实验成果整理 试坑的体积 VP =(H1 -H2)×Aw –V0 试样的密度 ρ=mp/ VP 式中H1—储水筒内初始水位高度(cm);H2—储水筒内注水终了 水位高度(cm); Aw —储水筒内断面积(cm2 );V0—套环体积(cm3 )
