作物病虫害、植物生长状况、军事伪装、土壤岩石类型等很有利。 Landsat3的MSS有5个通道，增加了一个热红外波段(10.412.6μm),编号为MSS8 空间分辨率为240m,但由于记录仪出故障，工作不久便失效。 MSS扫描宽度185km,地面分辨率为80m。扫描镜每振动一次，有6条扫描线同时覆 盖4个光谱带，约扫地面宽474m,扫描一张图像约需390次，包含2340(390次*6行/次) 行扫描线，每行扫描线为3240个像元，则MSS图像一景的总数据量约为30兆字节(3240 像元2340行*4个波段)，辐射分辨率分别为64(MSS7),128(MSS4一6)级。 3 TM Landsat4/5采用了TM。TW是一种改进型的多光谱扫描仪，其空间、光谱、辐射性能 比MSS均有明显提高，使数据质量与信息量大大增加，TM图像一景的总数据量为230兆字 节。TM的扫描镜可在往返两个方向进行扫描和获取数据(MSS只能单方向扫描)，这样可以 降低扫描速率，缩短停顿时间，提高测量精度，所以TW的辐射分辨率从MSS的64、128个 量级提高到256个量级。 TM有7个较窄的、更适宜宣的光谱段。 T1:0.45~0.52μm,蓝波段。波段的短波端相应于清洁水的峰值，长波端在叶绿素 吸收区：这个波段对水体的穿透力强，对叶绿素与叶色素浓度反映敏感，有助于判别水深、 水中泥沙分布和进行近海水域制图等；对针叶林的识别比Landsat1~3的能力更强。 TM2:0.52一0.60μm,绿波段。这个波段在两个叶绿素吸收带之间，因此相应于健康 植物的绿色：与MSS4相关性大：对健康茂盛植物反映敏感，对水的穿透力较强：用于探测 健康植物绿色反射率，按“绿峰”反射评价植物生活力，区分林型、树种和反映水下特征 等。TM1和TM2合成，相似于水溶性航空彩色胶片SO-224,显示水体的蓝绿比值，能估 测可溶性有机物和浮游生物， TM3:0.63~0.69μm,红波段。为叶绿素的主要吸收波段，与MSS5相关性大：反映不 同植物的叶绿素吸收、植物健康状况，用于区分植物种类与植物覆盖度：在可见光中，这 个波段是识别土壤边界和地质界线的最有利的光谱区，信息量大，表面特征经常展现出高 的反差，大气蒙雾的影响比其他可见光谱段低，影像的分辨能力较好：广泛用于地貌、岩 性、土壤、植被、水中泥沙流等方面。 TM2、3波段较MSS4、5波段范围窄，主要是为了提高植物光谱变化检测的灵敏度。 TM4:0.76一0.90μm,近红外波段。对绿色植物类别差异最敏感（受植物细胞结构控 制)，相应于植物的反射峰值，为植物遥感识别通用波段。用于生物量调查、作物长势测定、 进行农作物估产等。 5:.1.55一1.75um,中红外波段。处于水的吸收带(14一1.9um)内，反映含水品 敏感，在这个波段叶面反射强烈地依赖于叶湿度，在对干旱的监测和植物生物量的确定是 有用的：用于土壤湿度、植物含水量调查、水分状况、地质研究，作物长势分析等，从而 提高了区分不同作物类型的能力，易于区分云、冰与雪。 TM6:10.4~12.5μm,热红外波段。这个波段来自表面发射的辐射量，根据辐射响应 的差别，区分农、林覆盖类型，辨别表面湿度、水体、岩石以及监测与人类活动有关的热 特征，进行热测量与制图，对于植物分类和估算收成很有用。 14

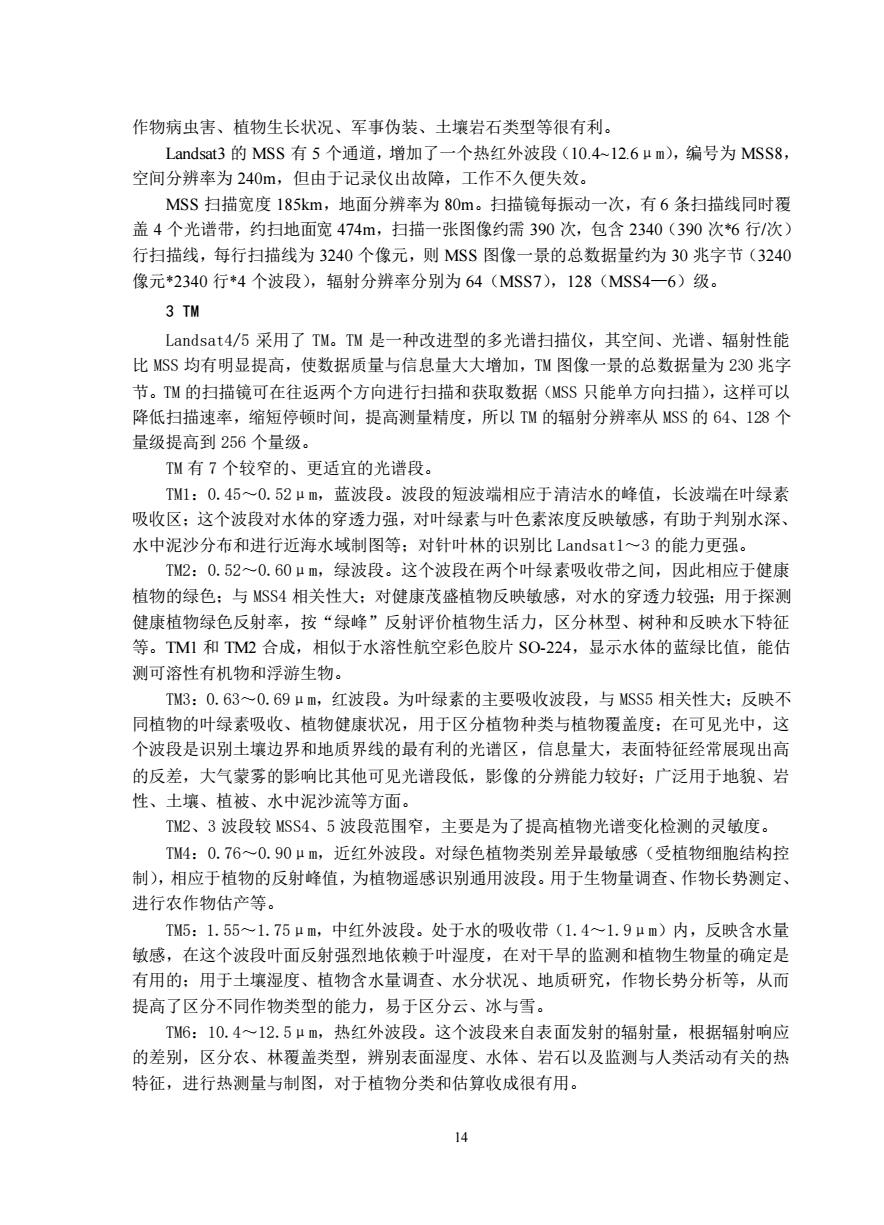

14 作物病虫害、植物生长状况、军事伪装、土壤岩石类型等很有利。 Landsat3 的 MSS 有 5 个通道，增加了一个热红外波段（10.4~12.6μm），编号为 MSS8， 空间分辨率为 240m，但由于记录仪出故障，工作不久便失效。 MSS 扫描宽度 185km，地面分辨率为 80m。扫描镜每振动一次，有 6 条扫描线同时覆 盖 4 个光谱带，约扫地面宽 474m，扫描一张图像约需 390 次，包含 2340（390 次*6 行/次） 行扫描线，每行扫描线为 3240 个像元，则 MSS 图像一景的总数据量约为 30 兆字节（3240 像元*2340 行*4 个波段），辐射分辨率分别为 64（MSS7），128（MSS4—6）级。 3 TM Landsat4/5 采用了 TM。TM 是一种改进型的多光谱扫描仪，其空间、光谱、辐射性能 比 MSS 均有明显提高，使数据质量与信息量大大增加，TM 图像一景的总数据量为 230 兆字 节。TM 的扫描镜可在往返两个方向进行扫描和获取数据（MSS 只能单方向扫描），这样可以 降低扫描速率，缩短停顿时间，提高测量精度，所以 TM 的辐射分辨率从 MSS 的 64、128 个 量级提高到 256 个量级。 TM 有 7 个较窄的、更适宜的光谱段。 TM1：0.45～0.52μm，蓝波段。波段的短波端相应于清洁水的峰值，长波端在叶绿素 吸收区；这个波段对水体的穿透力强，对叶绿素与叶色素浓度反映敏感，有助于判别水深、 水中泥沙分布和进行近海水域制图等；对针叶林的识别比 Landsat1～3 的能力更强。 TM2：0.52～0.60μm，绿波段。这个波段在两个叶绿素吸收带之间，因此相应于健康 植物的绿色；与 MSS4 相关性大；对健康茂盛植物反映敏感，对水的穿透力较强；用于探测 健康植物绿色反射率，按“绿峰”反射评价植物生活力，区分林型、树种和反映水下特征 等。TM1 和 TM2 合成，相似于水溶性航空彩色胶片 SO-224，显示水体的蓝绿比值，能估 测可溶性有机物和浮游生物。 TM3：0.63～0.69μm，红波段。为叶绿素的主要吸收波段，与 MSS5 相关性大；反映不 同植物的叶绿素吸收、植物健康状况，用于区分植物种类与植物覆盖度；在可见光中，这 个波段是识别土壤边界和地质界线的最有利的光谱区，信息量大，表面特征经常展现出高 的反差，大气蒙雾的影响比其他可见光谱段低，影像的分辨能力较好；广泛用于地貌、岩 性、土壤、植被、水中泥沙流等方面。 TM2、3 波段较 MSS4、5 波段范围窄，主要是为了提高植物光谱变化检测的灵敏度。 TM4：0.76～0.90μm，近红外波段。对绿色植物类别差异最敏感（受植物细胞结构控 制），相应于植物的反射峰值，为植物遥感识别通用波段。用于生物量调查、作物长势测定、 进行农作物估产等。 TM5：1.55～1.75μm，中红外波段。处于水的吸收带（1.4～1.9μm）内，反映含水量 敏感，在这个波段叶面反射强烈地依赖于叶湿度，在对干旱的监测和植物生物量的确定是 有用的；用于土壤湿度、植物含水量调查、水分状况、地质研究，作物长势分析等，从而 提高了区分不同作物类型的能力，易于区分云、冰与雪。 TM6：10.4～12.5μm，热红外波段。这个波段来自表面发射的辐射量，根据辐射响应 的差别，区分农、林覆盖类型，辨别表面湿度、水体、岩石以及监测与人类活动有关的热 特征，进行热测量与制图，对于植物分类和估算收成很有用
T7:2.08~2.35μm,近红外波段。为地质学研究追加的波段，由于岩石在不同波段 发射率的变化与硅的含量有关，因此可以利用这种发射光谱特性来区分岩石类型，为地质 解译提供了更多的信息。该波段处于水的强吸收带，水体呈黑色，用于城市土地利用与制 图，岩石光谱反射及地质探矿与地质制图，特别是热液变质岩环的制图。 TM的24被段与MSS的5一7被段基本相似，只是对光普段的区间作了话当的调整 信息的光谱分辨率较高，频道增加，波段变窄，针对性较强。可以根据不同应用目的， 讲行多种组合处理和专颗提取，主要用于对全球作物讲行估产、土壤调查、洪水灾害估计， 野生资源考察、地下水和地表水资源研究等。T信息的平面位置几何精度提高，更利于图 像配准与制图，经处理后的位置精度为0.4~0.5个像元，用于编制1：10万的专题图。4ETM Landsat7卫星携带的传感器ETM是TM的增强型，是具8个波段的扫描式光学成像仪 器，ETM与TM的波段、光谱特性和分辨率基本相似，最大的变化有3点： 1)增加了分辨率为15m的全色波段PAN(0.52~0.90μm)。 2)波段6的分辨率由120m提高到60m。 3)辐射定标误差奉小于5%，比Landsat5提高1倍。 §8.3SP0T卫星及其影像 地球观测卫星系统SPOT(Systeme Probatoired'observation de la Teree)是由瑞典、比利 时等国参加，法国国家空间研究中心(CNES)设计制造的。目前为止，SPOT计划己经发射 了5颗卫星，轨道特征基本相同。SPOT-1、2、3卫星搭载的是两台高分辨传感器RV(Hg Resolution Visible Imaging System),SPOT-4、5搭载的是HRVIR(High Resolution Visible and Middle Infrared Imaging System)和“植被”(VEGETATION)成像装置。具有高空间分辨率 和偏离天底点（即倾斜观测）作业的特点。 平台 入飞行方向 地球 图8-14SP0T卫星 83.1SPOT的轨道特征 SOT卫星轨道特征与Landsat近似，为近极地、准圆形、与太阳同步、可重复、中等 高度的轨道，轨道运行参数见表8-5。 SPOT是近极地卫星，利于增大卫星对地面总的观测范围，卫星98°的轨道倾斜面，保

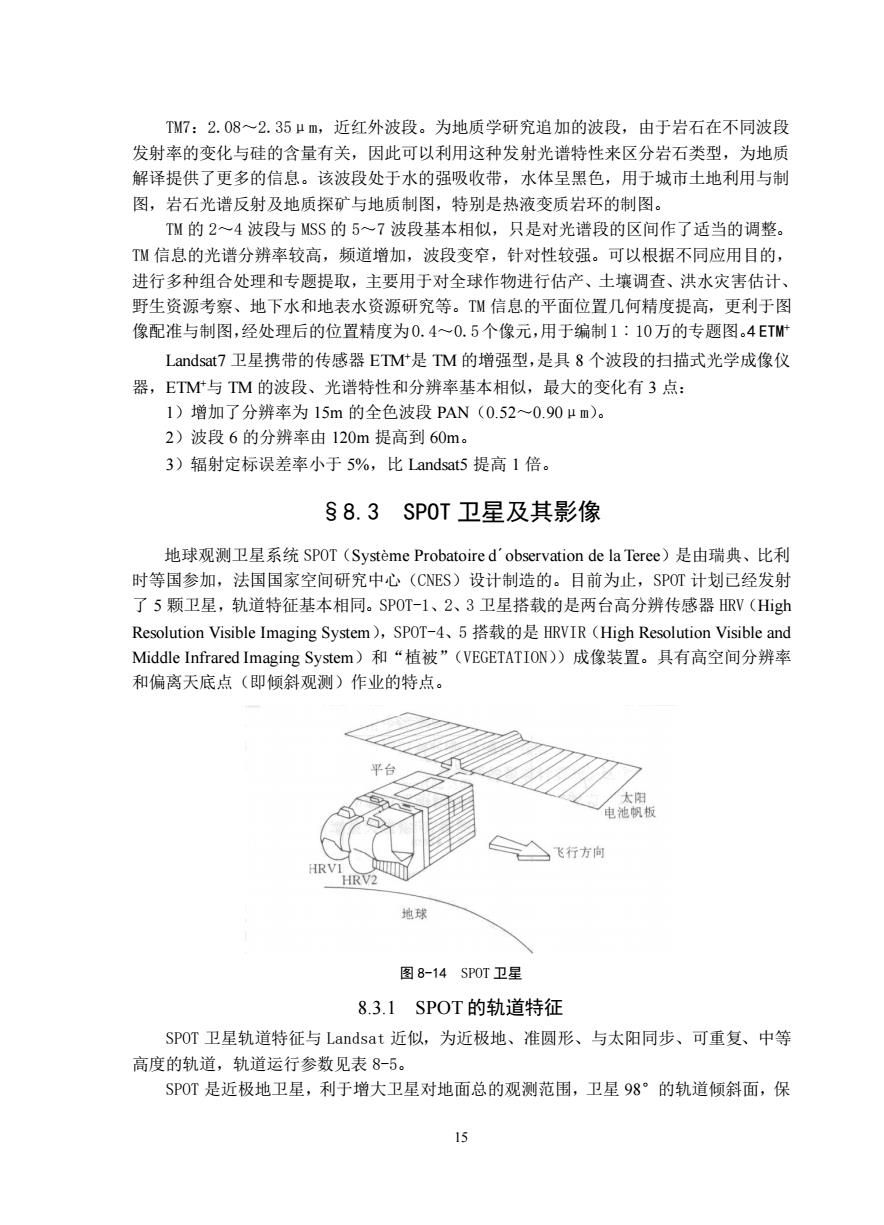

15 TM7：2.08～2.35μm，近红外波段。为地质学研究追加的波段，由于岩石在不同波段 发射率的变化与硅的含量有关，因此可以利用这种发射光谱特性来区分岩石类型，为地质 解译提供了更多的信息。该波段处于水的强吸收带，水体呈黑色，用于城市土地利用与制 图，岩石光谱反射及地质探矿与地质制图，特别是热液变质岩环的制图。 TM 的 2～4 波段与 MSS 的 5～7 波段基本相似，只是对光谱段的区间作了适当的调整。 TM 信息的光谱分辨率较高，频道增加，波段变窄，针对性较强。可以根据不同应用目的， 进行多种组合处理和专题提取，主要用于对全球作物进行估产、土壤调查、洪水灾害估计、 野生资源考察、地下水和地表水资源研究等。TM 信息的平面位置几何精度提高，更利于图 像配准与制图，经处理后的位置精度为0.4～0.5个像元，用于编制1︰10万的专题图。4 ETM+ Landsat7 卫星携带的传感器 ETM+是 TM 的增强型，是具 8 个波段的扫描式光学成像仪 器，ETM+与 TM 的波段、光谱特性和分辨率基本相似，最大的变化有 3 点： 1）增加了分辨率为 15m 的全色波段 PAN（0.52～0.90μm）。 2）波段 6 的分辨率由 120m 提高到 60m。 3）辐射定标误差率小于 5%，比 Landsat5 提高 1 倍。 §8.3 SPOT 卫星及其影像 地球观测卫星系统 SPOT（Système Probatoire d´observation de la Teree）是由瑞典、比利 时等国参加，法国国家空间研究中心（CNES）设计制造的。目前为止，SPOT 计划已经发射 了 5 颗卫星，轨道特征基本相同。SPOT-1、2、3 卫星搭载的是两台高分辨传感器 HRV（High Resolution Visible Imaging System），SPOT-4、5 搭载的是 HRVIR（High Resolution Visible and Middle Infrared Imaging System）和“植被”（VEGETATION））成像装置。具有高空间分辨率 和偏离天底点（即倾斜观测）作业的特点。 图 8-14 SPOT 卫星 8.3.1 SPOT 的轨道特征 SPOT 卫星轨道特征与 Landsat 近似，为近极地、准圆形、与太阳同步、可重复、中等 高度的轨道，轨道运行参数见表 8-5。 SPOT 是近极地卫星，利于增大卫星对地面总的观测范围，卫星 98°的轨道倾斜面，保
