霍尔位置传感器的工作原理 籍尔元件 N N S -Ar △r 同极性相对放置 磁感应强度B=0 霍尔电势UH=0 位移△X=0
霍尔位置传感器的工作原理 同极性相对放置 磁感应强度 B = 0 霍尔电势 U H = 0 位移 Δ x = 0

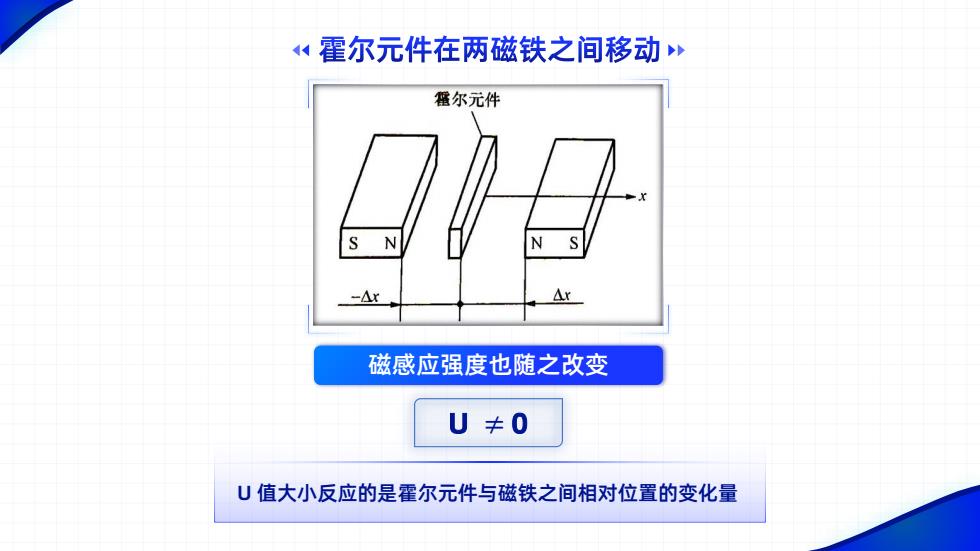

“霍尔元件在两磁铁之间移动 僵尔元件 N -Ar 磁感应强度也随之改变 U≠0 U值大小反应的是霍尔元件与磁铁之间相对位置的变化量
磁感应强度也随之改变 U ≠ 0 U 值大小反应的是霍尔元件与磁铁之间相对位置的变化量
霍尔传感器的应用 300 δ ③ OUT ②GND a) b) 常见的霍尔传感器 供电范围Vcc在4.5~24V内选择
霍尔传感器的应用 常见的霍尔传感器 供电范围 Vcc 在 4.5~24V 内选择
012W 磁铁 VT H 9012 UGN 3040 41深本 K 平本应 AC220V P 无接触磁控开关 当磁铁靠近时，开关接通 当磁铁离开后，开关断开
无接触磁控开关 当磁铁靠近时，开关接通 当磁铁离开后，开关断开
几种不同结构的霍尔式转速传感器 转盘的输入轴与被测转轴相连 当被测转轴转动时，固定在转盘附近的霍尔传 感器便可在每一个小磁铁通过时产生一个相应的脉冲， 检测出单位时间的脉冲数，便可知道被测转速。 磁性转盘上的小磁铁的数目 确定传感器测量转速的分辨率
几种不同结构的霍尔式转速传感器 当被测转轴转动时，固定在转盘附近的霍尔传 感器便可在每一个小磁铁通过时产生一个相应的脉冲， 检测出单位时间的脉冲数，便可知道被测转速。 转盘的输入轴与被测转轴相连 磁性转盘上的小磁铁的数目 确定传感器测量转速的分辨率
