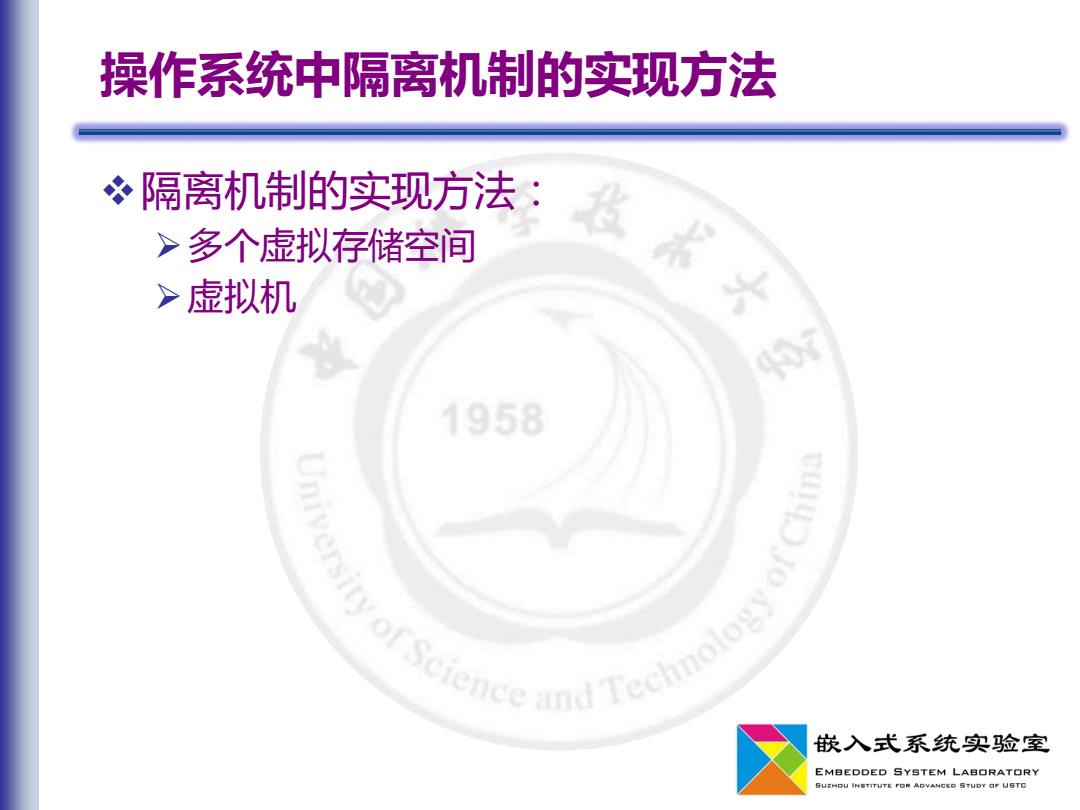

操作系统中隔离机制的实现方法 冬隔离机制的实现方法： >多个虚拟存储空间 >虚拟机 大 1958 of Science and Technol 嵌入式系统实验室 EMBEDDED SYSTEM LABORATORY SUZHOU INSTITUTE FON ADVANCED STUDY OF USTC
操作系统中隔离机制的实现方法 ❖隔离机制的实现方法： ➢多个虚拟存储空间 ➢虚拟机

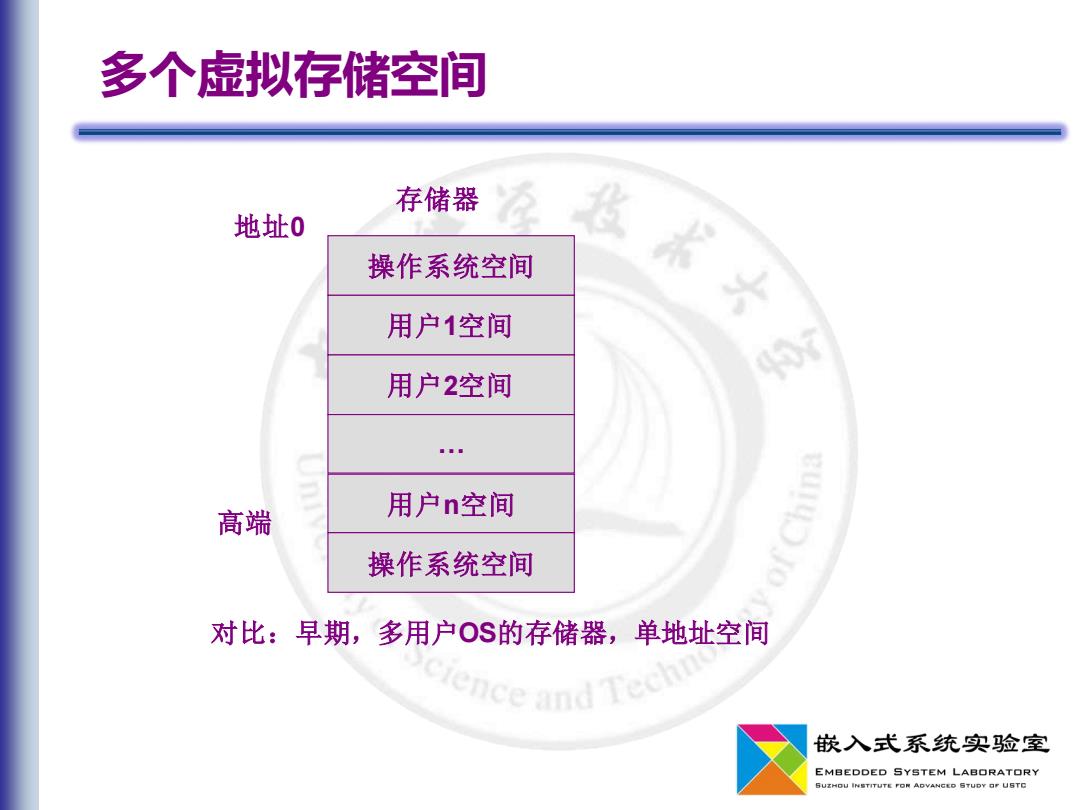

多个虚拟存储空间 存储器 地址0 操作系统空间 用户1空间 术 40 用户2空间 高端 用户n空间 操作系统空间 对比：早期，多用户OS的存储器，单地址空间 ence and Tecn 嵌入式系统实验室 EMBEDDED SYSTEM LABORATORY SUZHOU INSTITUTE FON ADVANCED STUDY OF USTC
多个虚拟存储空间 操作系统空间 用户1空间 用户2空间 … 用户n空间 操作系统空间 地址0 高端 存储器 对比：早期，多用户OS的存储器，单地址空间

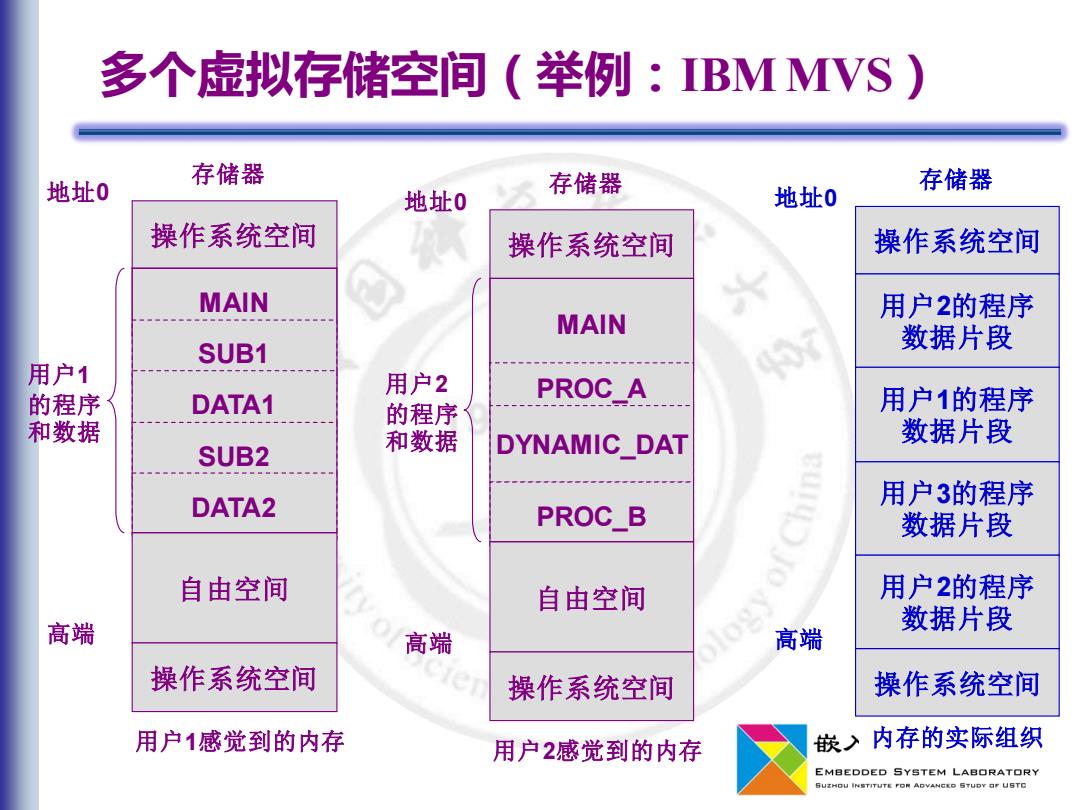

多个虚拟存储空间（举例：BM MVS) 存储器 地址0 地址0 存储器 存储器 地址0 操作系统空间 操作系统空间 操作系统空间 MAIN 用户2的程序 MAIN SUB1 数据片段 用户1 用户2 的程序 PROC A DATA1 的程序 用户1的程序 和数据 和数据 DYNAMIC_DAT 数据片段 SUB2 DATA2 用户3的程序 PROC B 数据片段 自由空间 自由空间 用户2的程序 高端 数据片段 高端 高端 操作系统空间 操作系统空间 操作系统空间 用户1感觉到的内存 用户2感觉到的内存 嵌> 内存的实际组织 EMBEDDED SYSTEM LABORATORY SUZHOU INSTITUTE FON ADVANCED STUDY OF USTC
内存的实际组织 多个虚拟存储空间（举例：IBM MVS） 操作系统空间 MAIN SUB1 DATA1 SUB2 DATA2 自由空间 操作系统空间 用户1 的程序 和数据 地址0 高端 存储器 用户1感觉到的内存 操作系统空间 MAIN PROC_A DYNAMIC_DAT PROC_B 自由空间 操作系统空间 用户2 的程序 和数据 地址0 高端 存储器 用户2感觉到的内存 操作系统空间 用户2的程序 数据片段 操作系统空间 地址0 高端 存储器 用户1的程序 数据片段 用户3的程序 数据片段 用户2的程序 数据片段

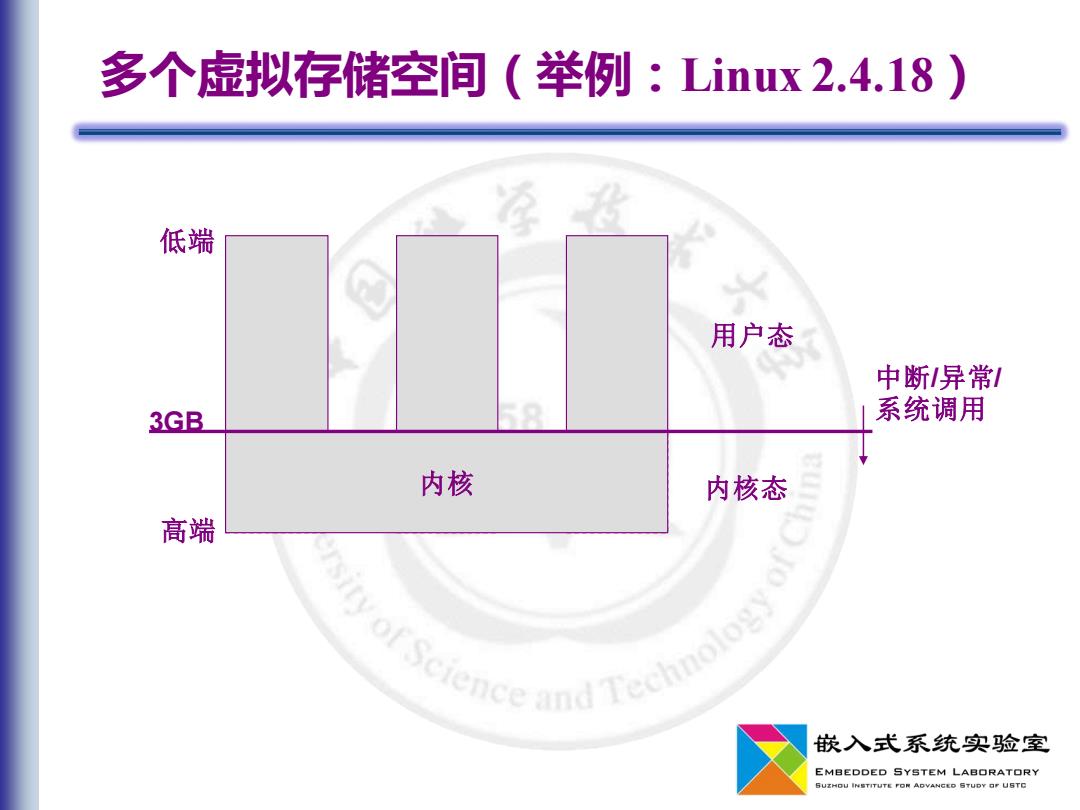

多个虚拟存储空间（举例：Linux2.4.18 ) 低端 用户态 中断/异常！ 3GB 系统调用 内核 内核态 高端 嵌入式系统实验室 EMBEDDED SYSTEM LABORATORY SUZHOU INSTITUTE FON ADVANCED STUDY OF USTC
多个虚拟存储空间（举例：Linux 2.4.18） 3GB 低端 高端 内核 内核 内核 用户态 内核态 中断/异常/ 系统调用

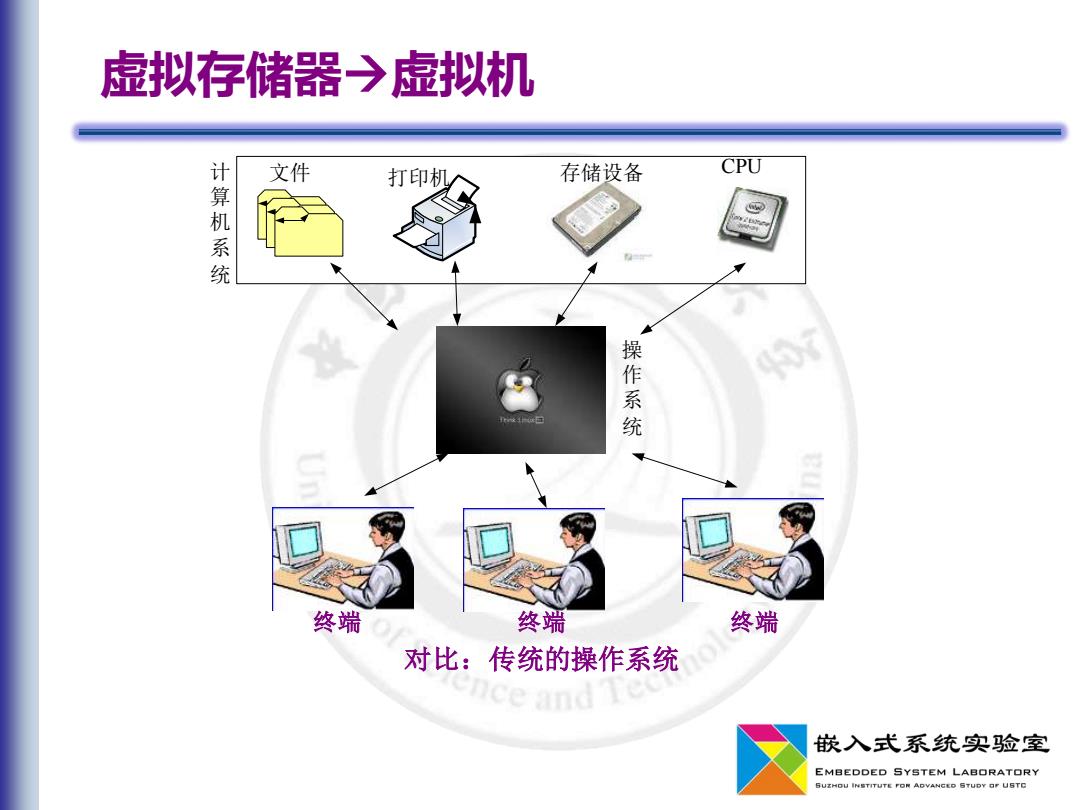

虚拟存储器→虚拟机 文件 打印机入 存储设备 CPU 计算机系统 操作系统 终端 终端 终端 对比：传统的操作系统 ce and 嵌入式系统实验室 EMBEDDED SYSTEM LABORATORY SUZHOU INSTITUTE FON ADVANCED STUDY OF USTC
虚拟存储器→虚拟机 计 算 机 系 统 操 作 系 统 文件 打印机 存储设备 CPU 对比：传统的操作系统 终端 终端 终端
