六调Q激光器原理 1.以Q值突变的方法产生巨脉冲 2 调Q激光器的基本原理 泵浦 I() 调Q目的：获得高峰值功率、 光强 窄脉宽（109s)的激光输出 谐振腔Q值定义： △n 粒子数 反转值 O=2m 腔内存储的激光能量 每秒损失的激光能量 激光 脉冲 2π7L 6沉 Q值变化引起窄脉冲产生示意圈

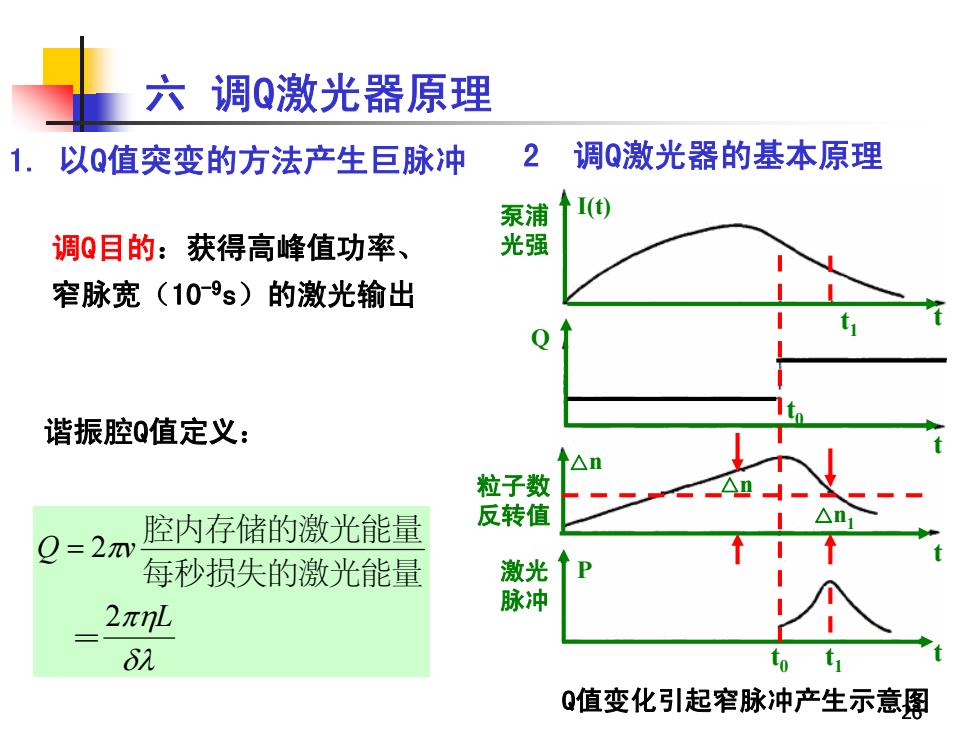

26 六 调Q激光器原理 1. 以Q值突变的方法产生巨脉冲 调Q目的：获得高峰值功率、 窄脉宽（10-9s）的激光输出 谐振腔Q值定义： δλ πη π L vQ 2 2 ＝ 每秒损失的激光能量 腔内存储的激光能量 = 2 调Q激光器的基本原理 Q值变化引起窄脉冲产生示意图 泵浦 光强 粒子数 反转值 Q 激光 脉冲 △ n t t t t t 0 t 0 t 1 t 1 I(t) P △ n1 △ n
六调Q激光器原理 2调Q激光器的基本原理 0 Q值变化速度对脉冲宽度的影响 Q值变化太慢导致两个以上脉冲的产生 27
27 六 调Q激光器原理 2 调Q激光器的基本原理 Q值变化速度对脉冲宽度的影响 Q值变化太慢导致两个以上脉冲的产生 t t t t t t Q Q P P △ n △ n t t Q △ n P t S t
六调Q激光器原理 3调Q技术举例 (1)转镜调Q技术 工作物质 激光输出 全反射转镜 半反半透镜 转镜调Q开关原理图 28
28 六 调Q激光器原理 3 调Q技术举例 （1）转镜调Q技术 半反半透镜 工作物质 激光输出 全反射转镜 转镜调Q开关原理图
六调Q激光器原理 3调Q技术举例 (2)电光调Q技术 起偏器 检偏器 工作物质 激光输出 半反 氙灯 电光 全反 半透镜 晶体 射镜 电光调Q激光器原理图 29
29 六 调Q激光器原理 3 调Q技术举例 （2）电光调Q技术 电光调Q激光器原理图 检偏器 全反 射镜 电光 晶体 半反 半透镜 工作物质 激光输出 氙灯 起偏器 + -

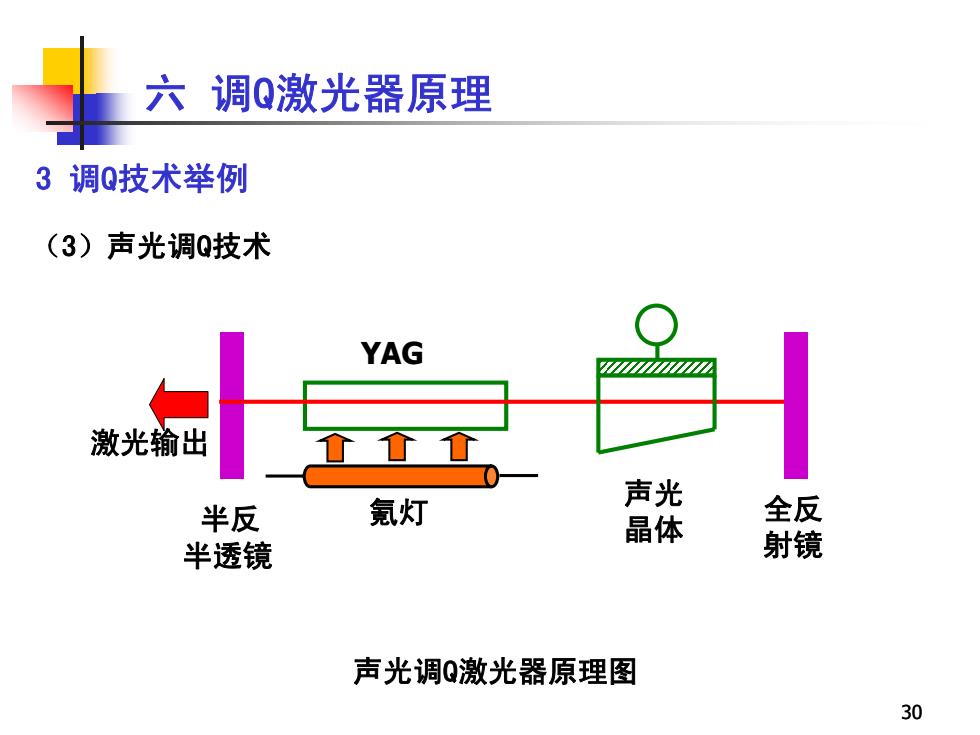

六调Q激光器原理 3调Q技术举例 (3)声光调Q技术 YAG 激光输出 声光 半反 氪灯 全反 晶体 半透镜 射镜 声光调Q激光器原理图 30
30 六 调Q激光器原理 3 调Q技术举例 （3）声光调Q技术 声光调Q激光器原理图 全反 射镜 声光 半反 晶体 半透镜 YAG 激光输出 氪灯
