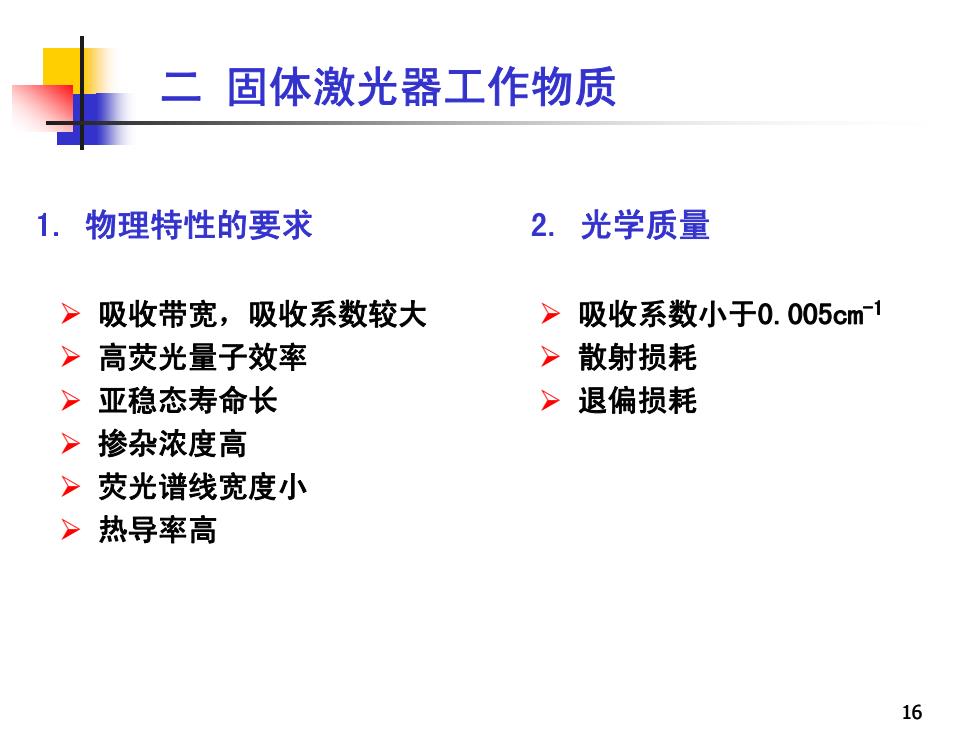

二固体激光器工作物质 1.物理特性的要求 2.光学质量 >吸收带宽，吸收系数较大 >吸收系数小于0.005cm1 >高荧光量子效率 >散射损耗 >亚稳态寿命长 >退偏损耗 >掺杂浓度高 >荧光谱线宽度小 >热导率高 16
16 二 固体激光器工作物质 1. 物理特性的要求 2. 光学质量 ¾ 吸收带宽，吸收系数较大 ¾ 高荧光量子效率 ¾ 亚稳态寿命长 ¾ 掺杂浓度高 ¾ 荧光谱线宽度小 ¾ 热导率高 ¾ 吸收系数小于0.005cm-1 ¾ 散射损耗 ¾ 退偏损耗

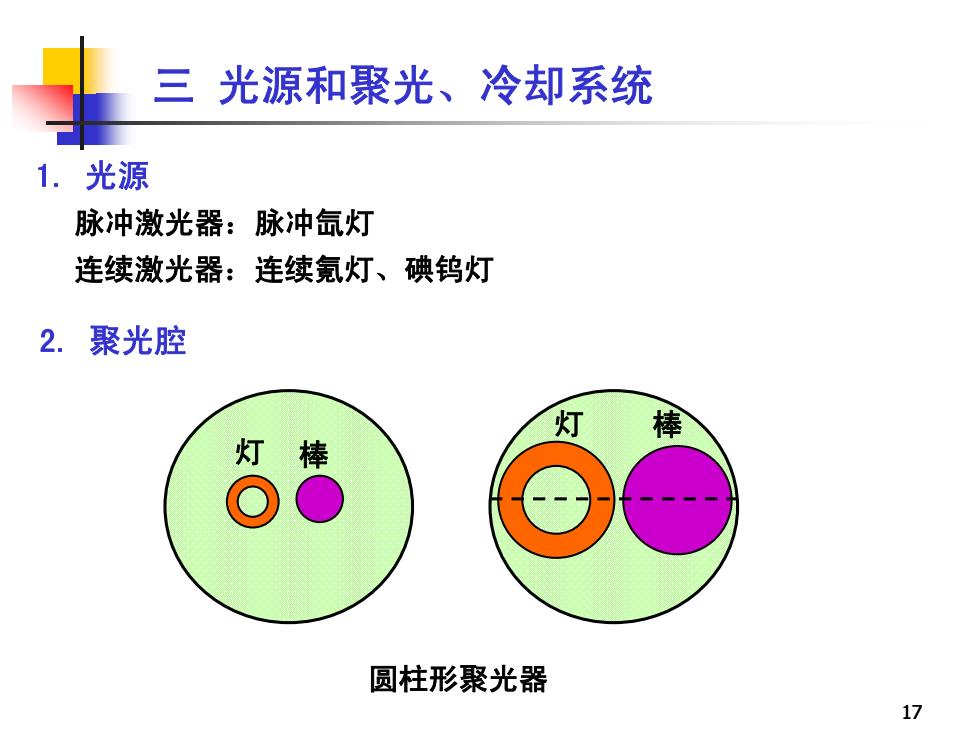

三 光源和聚光、冷却系统 1.光源 脉冲激光器：脉冲氙灯 连续激光器：连续氪灯、碘钨灯 2.聚光腔 灯 棒 灯 棒 圆柱形聚光器 17
17 三 光源和聚光、冷却系统 1. 光源 脉冲激光器：脉冲氙灯 连续激光器：连续氪灯、碘钨灯 2. 聚光腔 灯 棒 灯 棒 圆柱形聚光器

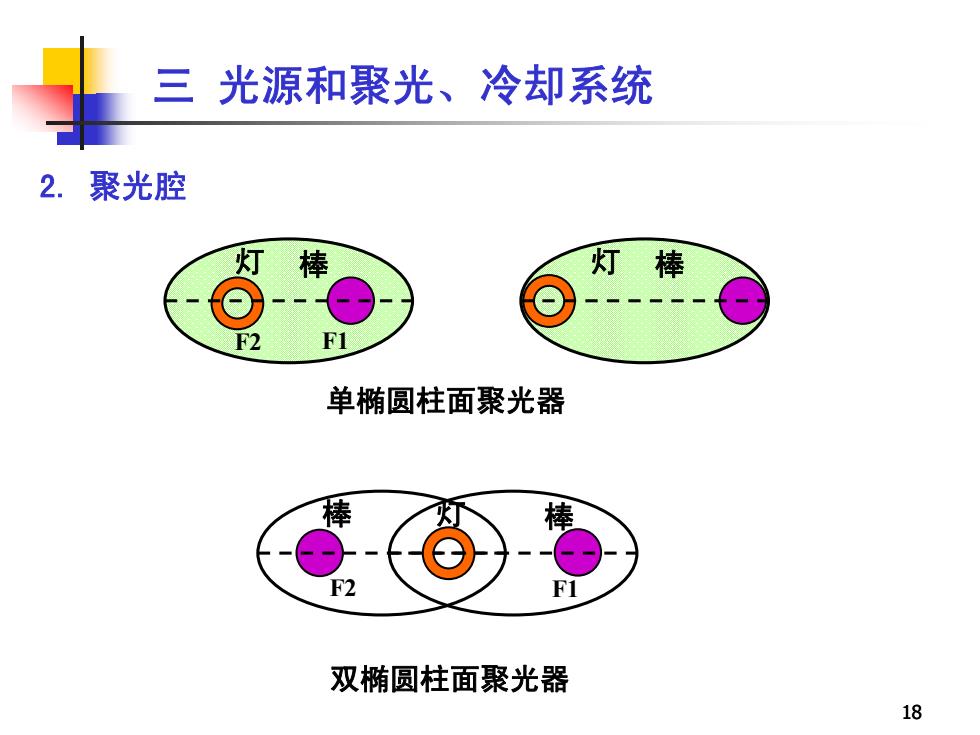

三 光源和聚光、冷却系统 2.聚光腔 棒 灯棒 单椭圆柱面聚光器 F2 双椭圆柱面聚光器 18
18 三 光源和聚光、冷却系统 2. 聚光腔 单椭圆柱面聚光器 灯 棒 F2 F1 灯 棒 双椭圆柱面聚光器 F1 棒 F2 灯 棒

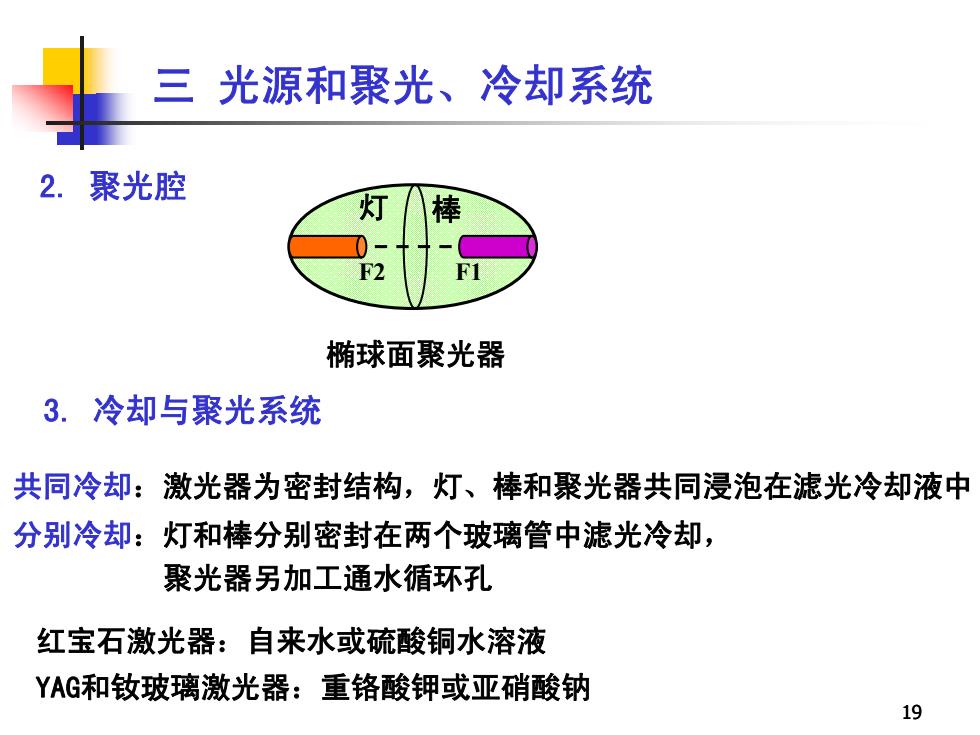

三 光源和聚光、冷却系统 聚光腔 2. 灯 F2 椭球面聚光器 3.冷却与聚光系统 共同冷却：激光器为密封结构，灯、棒和聚光器共同浸泡在滤光冷却液中 分别冷却：灯和棒分别密封在两个玻璃管中滤光冷却， 聚光器另加工通水循环孔 红宝石激光器：自来水或硫酸铜水溶液 YAG和钕玻璃激光器：重铬酸钾或亚硝酸钠 19
19 三 光源和聚光、冷却系统 2. 聚光腔 椭球面聚光器 灯 棒 F2 F1 3. 冷却与聚光系统 共同冷却：激光器为密封结构，灯、棒和聚光器共同浸泡在滤光冷却液中 分别冷却：灯和棒分别密封在两个玻璃管中滤光冷却， 聚光器另加工通水循环孔 红宝石激光器：自来水或硫酸铜水溶液 YAG和钕玻璃激光器：重铬酸钾或亚硝酸钠

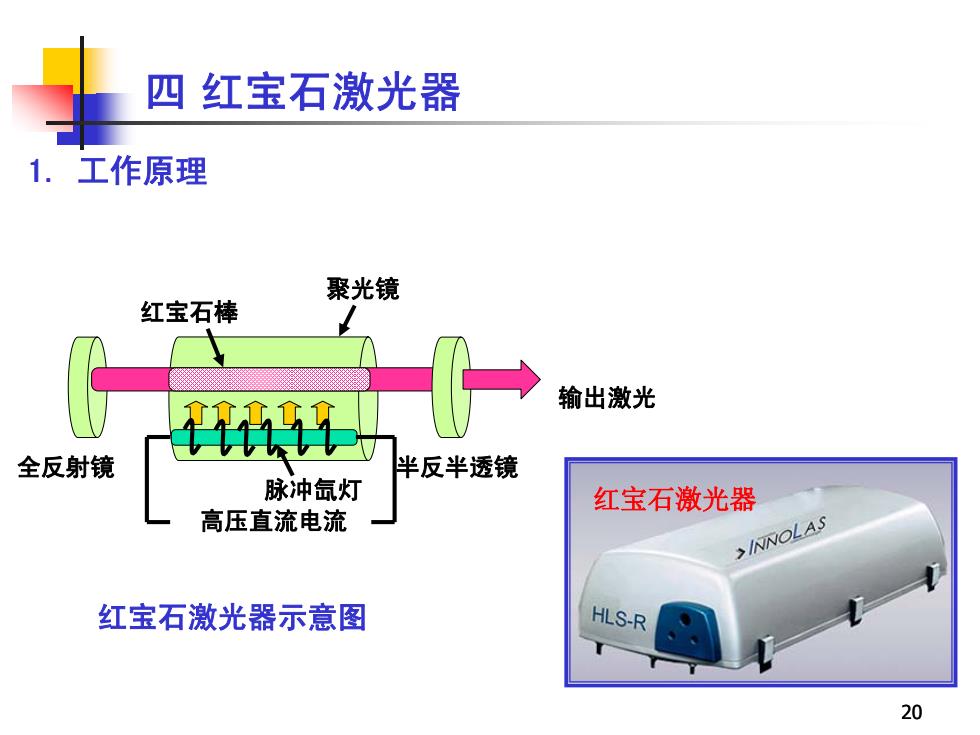

四红宝石激光器 1.工作原理 聚光镜 红宝石棒 输出激光 全反射镜 半反半透镜 脉冲氙灯 红宝石激光器 高压直流电流 >INNOLAS 红宝石激光器示意图 HLS-R 20
20 四 红宝石激光器 红宝石激光器示意图 全反射镜 半反半透镜 聚光镜 输出激光 红宝石棒 脉冲氙灯 高压直流电流 红宝石激光器 1. 工作原理
