当声源与接收器之间存在着对向运动时，接收器 收到的声波频率比声源发出的频率增高；反之，当声 源与接收器背向运动时，接收器收到的频率比声源发 出的频率要低。这一现象称为多普勒效应。接收频率 和发射频率之差称为频移(fd),可用下式表示： fd=±2Vcos0/) 式中V为运动物体的速度，入为声波波长，0为声束入 射方向与物体运动方向间的夹角

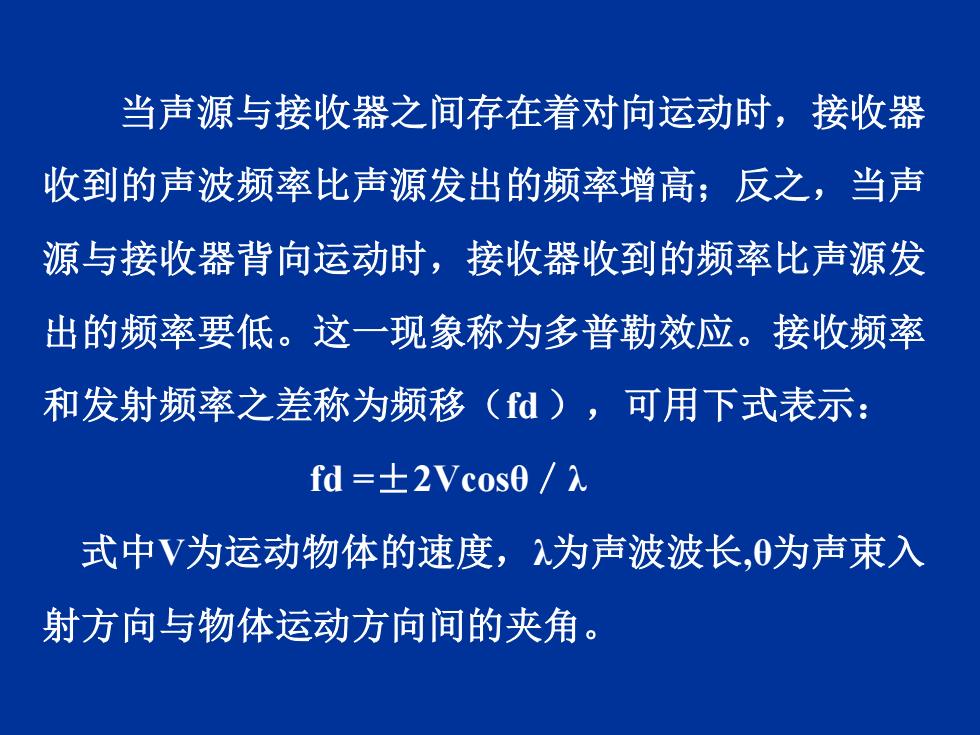

当声源与接收器之间存在着对向运动时，接收器 收到的声波频率比声源发出的频率增高；反之，当声 源与接收器背向运动时，接收器收到的频率比声源发 出的频率要低。这一现象称为多普勒效应。接收频率 和发射频率之差称为频移（fd ），可用下式表示： fd =±2Vcosθ／λ 式中V为运动物体的速度，λ为声波波长,θ为声束入 射方向与物体运动方向间的夹角
多普勒效应 2:29:04DN 判断血流方向 16 4w2 HMOH他 140mm aAbdomen General T1/1/2N3 1/2 D25州E C00前e50 判断血流速度 7
多普勒效应 • 判断血流方向 • 判断血流速度
超声检查优点 操作简便，可重复性，实时性，无创性
超声检查优点 操作简便，可重复性，实时性，无创性
用途 (一)检测实质性脏器的大小、形态及物理特性。 (二)检测囊性器官的大小、形状、走向及某些功能状态。 (三)鉴定脏器内占位性病变的物理特性（对囊、实性病变 尤具优势)，部分可鉴别良恶性。 (四)检测心、大血管及外周血管的结构、功能与血流动力 学状态。 (五)检测积液的存在与否，并初步定性、定量、定位。 (六)随访经药物或手术治疗后各种病变的动态变化。 (七)引导穿刺、活检或导管置入，进行辅助诊断及治疗
用途 （一）检测实质性脏器的大小、形态及物理特性。 （二）检测囊性器官的大小、形状、走向及某些功能状态。 （三）鉴定脏器内占位性病变的物理特性（对囊、实性病变 尤具优势），部分可鉴别良恶性。 （四）检测心、大血管及外周血管的结构、功能与血流动力 学状态。 （五）检测积液的存在与否，并初步定性、定量、定位。 （六）随访经药物或手术治疗后各种病变的动态变化。 （七）引导穿刺、活检或导管置入，进行辅助诊断及治疗
96/04/171059:30 GE Medical Systems LOGIQ 500 P180PPc551 LIVER CY 10cm G IVC MI<8.4 71140 照片287-1子宫内膜癌 UT:子宫EN:内膜CE:宫颈BL:膀胱
