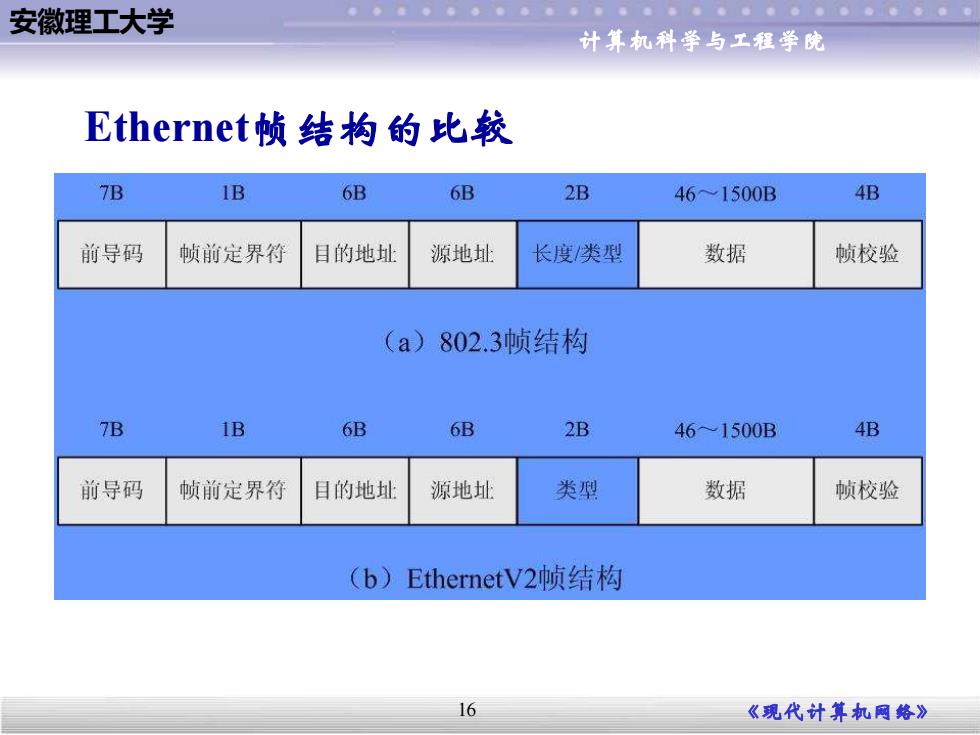

安徽理工大学 ● 计算机科学与工程学院 Ethernet帧结构的比较 7B 1B 6B 6B 2B 46≈1500B 4B 前导码 帧前定界符 目的地址 源地址 长度/类型 数据 帧校验 (a) 802.3帧结构 7B 1B 6B 6B 2B 46≈1500B 4B 前导码 帧前定界符 目的地址 源地址 类型 数据 帧校验 (b)EthernetV:2帧结构 16 《现代计算机网络》
安徽理工大学 计算机科学与工程学院 16 《现代计算机网络》 Ethernet帧结构的比较

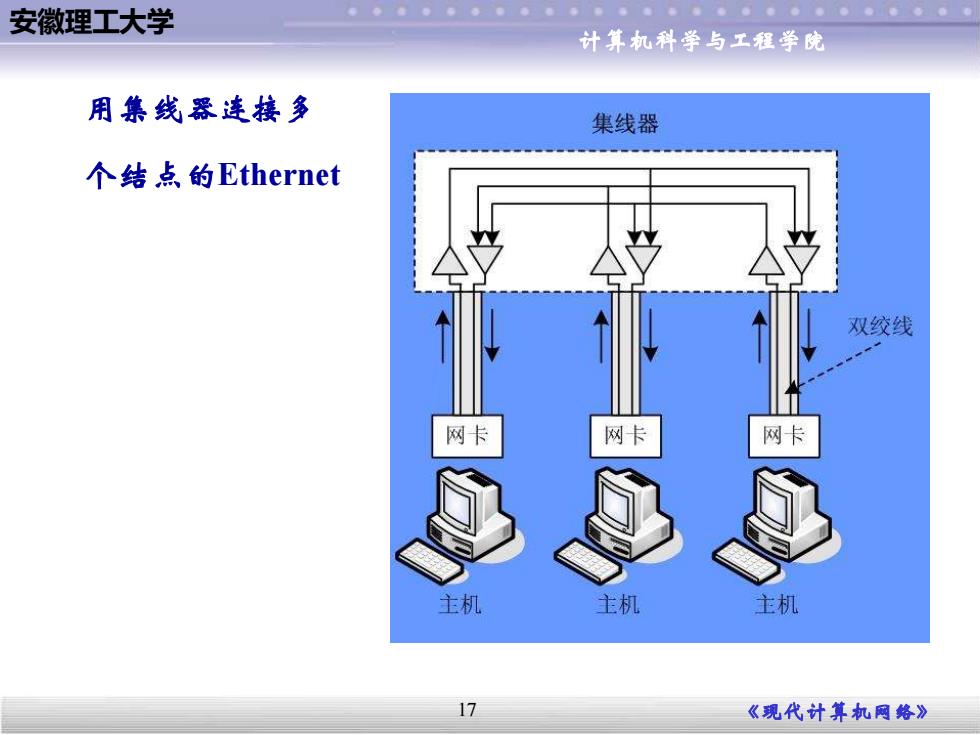

安徽理工大学 计算机科学与工程学院 用集线器连接多 集线器 个结点的Ethernet 双绞线 网卡 网卡 网卡 主机 主机 主机 17 《现代计算机网络》
安徽理工大学 计算机科学与工程学院 17 《现代计算机网络》 用集线器连接多 个结点的Ethernet

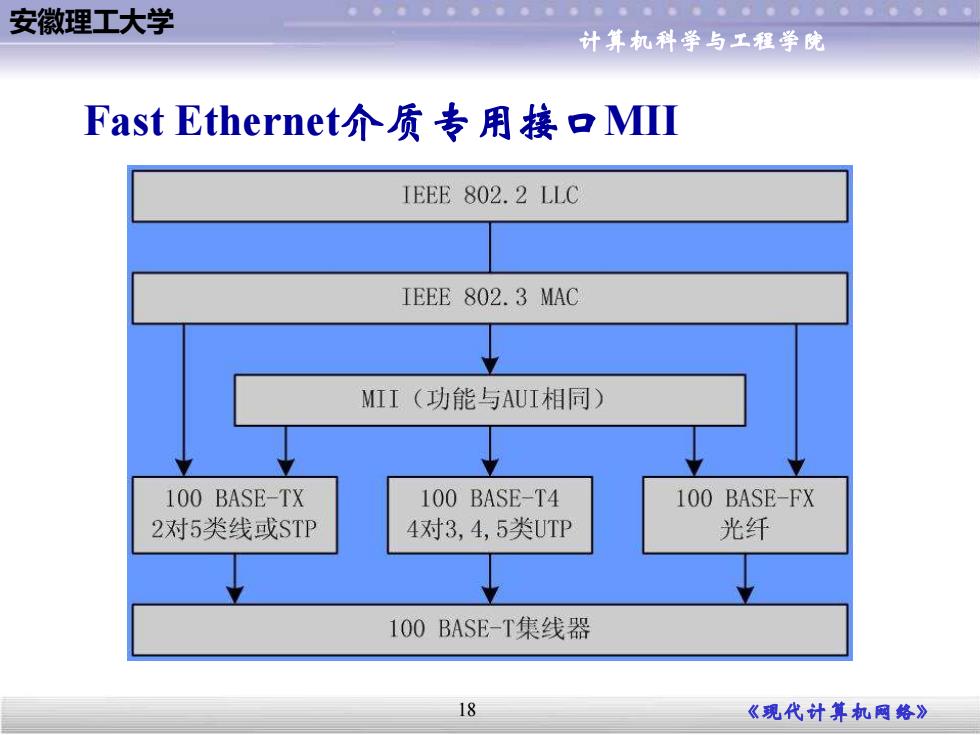

安徽理工大学 ●● 计算机科学与工程学院 Fast Ethernet介质专用接口MI IEEE 802.2 LLC IEEE 802.3 MAC MII(功能与AUI相同) ↓ 100 BASE-TX 100 BASE-T4 100 BASE-FX 2对5类线或STP 4对3,4,5类UTP 光纤 100BASE-T集线器 18 《现代计算机网络》
安徽理工大学 计算机科学与工程学院 18 《现代计算机网络》 Fast Ethernet介质专用接口MII

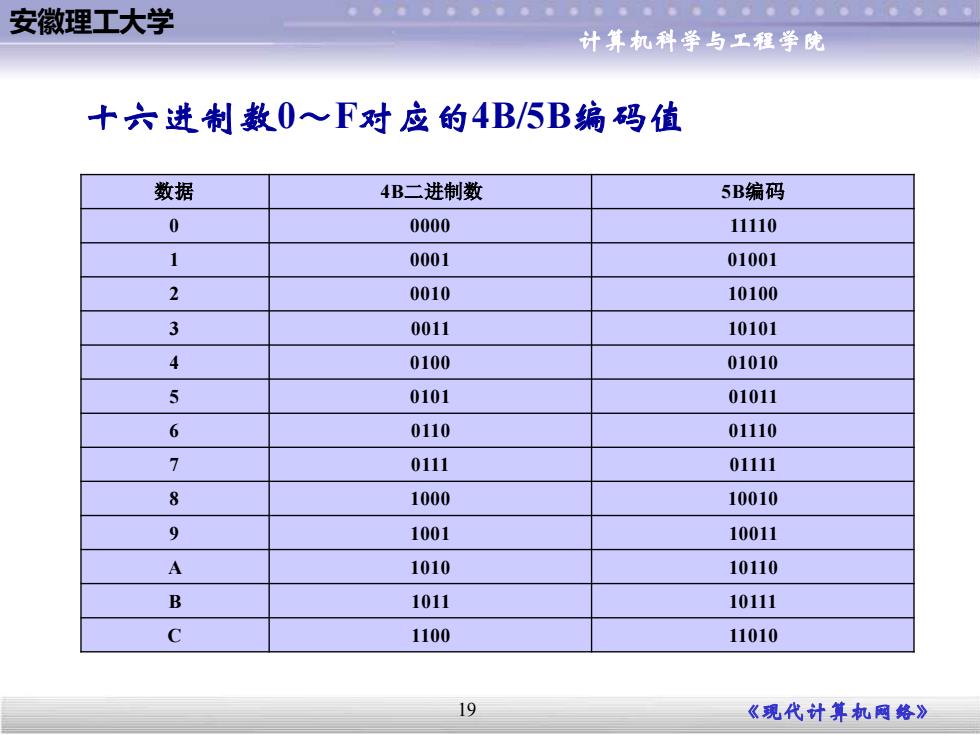

安徽理工大学 计算机科学与工程学院 十六进制数0~F对应的4B/5B编码值 数据 4B二进制数 5B编码 0 0000 11110 1 0001 01001 2 0010 10100 3 0011 10101 ￥ 0100 01010 5 0101 01011 6 0110 01110 7 0111 0111 8 1000 10010 9 1001 10011 A 1010 10110 B 1011 10111 C 1100 11010 o 《现代计算机网络》
安徽理工大学 计算机科学与工程学院 19 《现代计算机网络》 十六进制数0～F对应的4B/5B编码值 数据 4B二进制数 5B编码 0 0000 11110 1 0001 01001 2 0010 10100 3 0011 10101 4 0100 01010 5 0101 01011 6 0110 01110 7 0111 01111 8 1000 10010 9 1001 10011 A 1010 10110 B 1011 10111 C 1100 11010

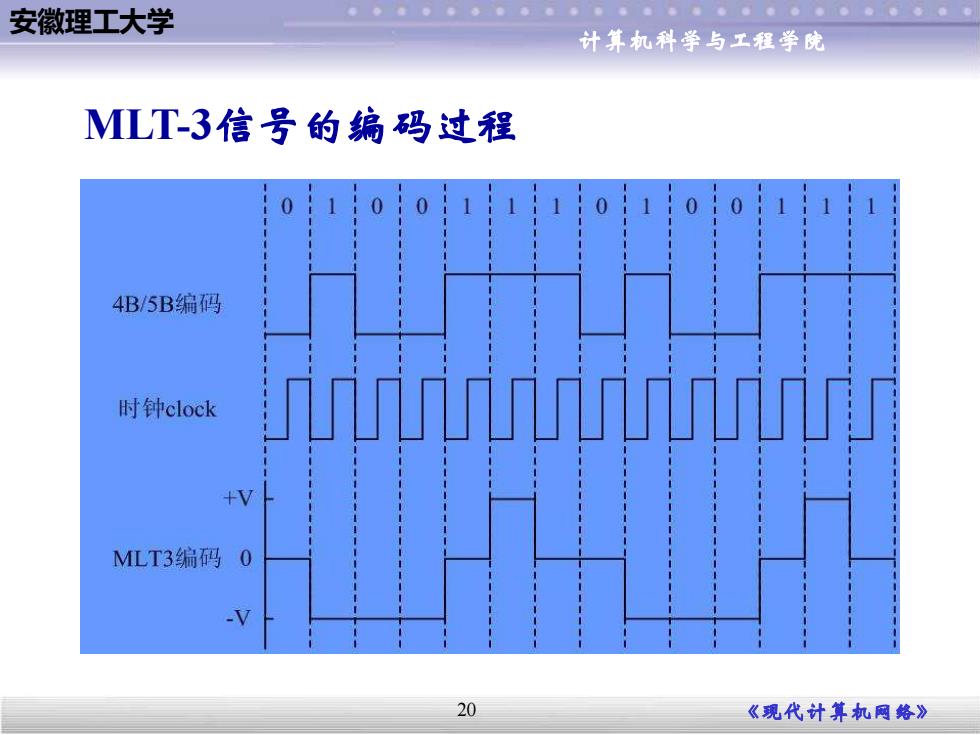

安徽理工大学 ●● 计算机科学与工程学院 MLT-3信号的编码过程 4B/5B编码 时钟clock MLT3编码0 20 《现代计算机网络》
安徽理工大学 计算机科学与工程学院 20 《现代计算机网络》 MLT-3信号的编码过程
