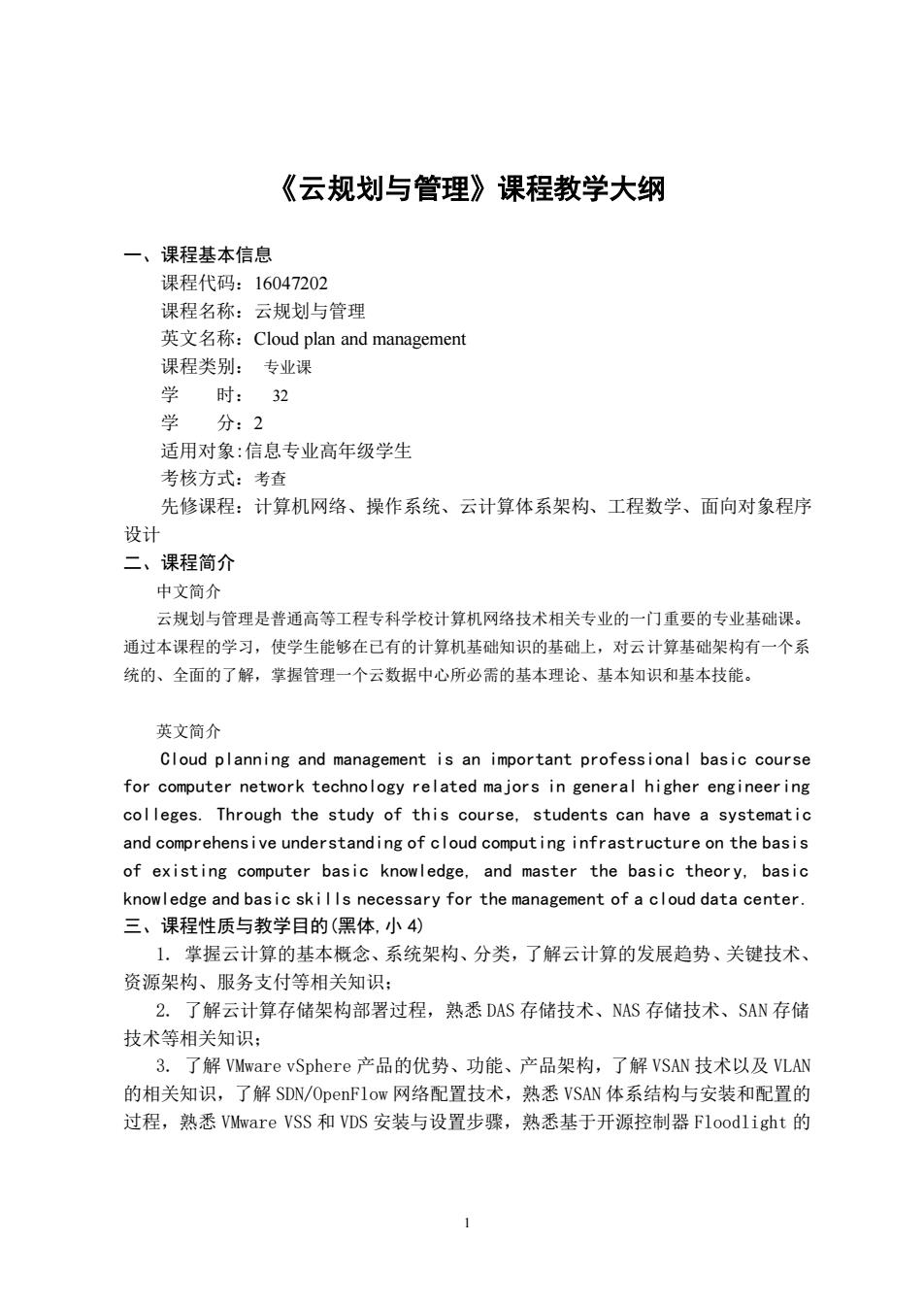

《云规划与管理》课程教学大纲 一、课程基本信息 课程代码：16047202 课程名称：云规划与管理 英文名称：Cloud plan and management 课程类别：专业课 时： 32 学分：2 适用对象：信息专业高年级学生 考核方式：考查 修课程：计算机网络、操作系统、云计算体系架构、工程数学、面向对象程序 设计 二、课程简介 中文简介 云规划与管理是普通高等工程专科学校计算机网络技术相关专业的一门重要的专业基础课。 通过本课程的学习，使学生能够在已有的计算机基础知识的基础上，对云计算基础架构有一个系 统的、全面的了解，掌握管理一个云数据中心所必需的基本理论、基本知识和基本技能。 英文简介 Cloud planning and management is an important professional basic course for computer network technology related majors in general higher engineering colleges.Through the study of this course,students can have a systematic and comprehensive understanding of cloud computing infrastructure on the basis of existing computer basic knowledge.and master the basic theory.basic knowledge and basic skills necessary for the management of a cloud data center. 三、课程性质与教学目的（黑体，小4） 1.掌握云计算的基本概念、系统架构、分类，了解云计算的发展趋势、关键技术、 资源架构、服务支付等相关知识： 2.了解云计算存储架构部署过程，熟悉DAS存储技术、NAS存储技术、SAN存储 技术等相关知识： 3.了解VMware vSphere产品的优势、功能、产品架构，了解VSAN技术以及VLAW 的相关知识，了解SDN/OpenFlow网络配置技术，熟悉VSAN体系结构与安装和配置的 过程，熟悉VMware VSS和VDS安装与设置步骤，熟悉基于开源控制器Floodlight的
1 《云规划与管理》课程教学大纲 一、课程基本信息 课程代码：16047202 课程名称：云规划与管理 英文名称：Cloud plan and management 课程类别： 专业课 学 时： 32 学 分：2 适用对象:信息专业高年级学生 考核方式：考查 先修课程：计算机网络、操作系统、云计算体系架构、工程数学、面向对象程序 设计 二、课程简介 中文简介 云规划与管理是普通高等工程专科学校计算机网络技术相关专业的一门重要的专业基础课。 通过本课程的学习，使学生能够在已有的计算机基础知识的基础上，对云计算基础架构有一个系 统的、全面的了解，掌握管理一个云数据中心所必需的基本理论、基本知识和基本技能。 英文简介 Cloud planning and management is an important professional basic course for computer network technology related majors in general higher engineering colleges. Through the study of this course, students can have a systematic and comprehensive understanding of cloud computing infrastructure on the basis of existing computer basic knowledge, and master the basic theory, basic knowledge and basic skills necessary for the management of a cloud data center. 三、课程性质与教学目的(黑体,小 4) 1. 掌握云计算的基本概念、系统架构、分类，了解云计算的发展趋势、关键技术、 资源架构、服务支付等相关知识； 2. 了解云计算存储架构部署过程，熟悉 DAS 存储技术、NAS 存储技术、SAN 存储 技术等相关知识； 3. 了解 VMware vSphere 产品的优势、功能、产品架构，了解 VSAN 技术以及 VLAN 的相关知识，了解 SDN/OpenFlow 网络配置技术，熟悉 VSAN 体系结构与安装和配置的 过程，熟悉 VMware VSS 和 VDS 安装与设置步骤，熟悉基于开源控制器 Floodlight 的
SDN/OpenFlow网络配置技术： 4.了解云接入的定义、优点，了解桌面云的定义、优缺点，熟悉桌面云的基本架 构，熟悉VMware View的优势、功能、产品架构、体系结构与规划原则、安装与设置 步骤 5.了解私有云的定义、优点，熟悉私有云的逻辑架构和核心技术，了解 CloudStack整体架构和各组件功能。 学生通过对云计算技术的学习，了解当前我国在信息化技术与其他国家相比起来 的先进与落后之处。培养并鼓励学生的自主创新精神，最终实现将中国建立为世界科 技强国的伟大目标。 四、教学内容及要求 课题一：云计算的认知与体验 1.知识目标 (1)掌握云计算的基本概念、系统架构、分类，了解云计算的发展趋势： (2)了解云计算的关键技术、资源架构、服务支付等： (3)了解云计算给IT服务管理带来的影响和变更。 (④)了解在2020年新冠疫情中，云计算是如何保障我国社会经济稳定运行的。 2.能力目标 (1)能解释导致成功接受云计算的典型步骤，并说明它对组织的意义： (2)能从节源、开流的角度衡量分析云计算框架的优劣： (3)能熟练使用百度、Google等搜索系统： (4)能熟练使用Vis0绘图软件绘制云计算架构图： (5)能熟练安装与使用M虚拟机软件。 课题二：云计算存储架构部署 1.知识目标 (1)了解云计算存储架构部署过程 (2)熟悉传统数据DAS存储技术： (3)熟悉网络附加NAS存储技术： (4)熟悉云计算存储架构的SAN存储技术。 (5)云计算是大数据的基础。了解在大数据的帮助下，我国政府与党中央是 如何帮助广大农民和中小企业主推广产品，从而促进经济发展。 2.能力目标 (I)能在Windows Server中搭建SAN存储服务(iSCSI): (2)能在Linux Server中搭建NAS存储服务(NFS): 2
2 SDN/OpenFlow 网络配置技术； 4. 了解云接入的定义、优点，了解桌面云的定义、优缺点，熟悉桌面云的基本架 构，熟悉 VMware View 的优势、功能、产品架构、体系结构与规划原则、安装与设置 步骤； 5. 了解私有云的定义、优点，熟悉私有云的逻辑架构和核心技术，了解 CloudStack 整体架构和各组件功能。 学生通过对云计算技术的学习，了解当前我国在信息化技术与其他国家相比起来 的先进与落后之处。培养并鼓励学生的自主创新精神，最终实现将中国建立为世界科 技强国的伟大目标。 四、教学内容及要求 课题一：云计算的认知与体验 1．知识目标 （1）掌握云计算的基本概念、系统架构、分类，了解云计算的发展趋势； （2）了解云计算的关键技术、资源架构、服务支付等； （3）了解云计算给 IT 服务管理带来的影响和变更。 (4)了解在 2020 年新冠疫情中，云计算是如何保障我国社会经济稳定运行的。 2．能力目标 （1）能解释导致成功接受云计算的典型步骤，并说明它对组织的意义； （2）能从节源、开流的角度衡量分析云计算框架的优劣； （3）能熟练使用百度、Google 等搜索系统； （4）能熟练使用 Viso 绘图软件绘制云计算架构图； （5）能熟练安装与使用 VM 虚拟机软件。 课题二：云计算存储架构部署 1．知识目标 （1）了解云计算存储架构部署过程； （2）熟悉传统数据 DAS 存储技术； （3）熟悉网络附加 NAS 存储技术； （4）熟悉云计算存储架构的 SAN 存储技术。 （5）云计算是大数据的基础。了解在大数据的帮助下，我国政府与党中央是 如何帮助广大农民和中小企业主推广产品，从而促进经济发展。 2．能力目标 （1）能在 Windows Server 中搭建 SAN 存储服务（iSCSI）； （2）能在 Linux Server 中搭建 NAS 存储服务（NFS）；

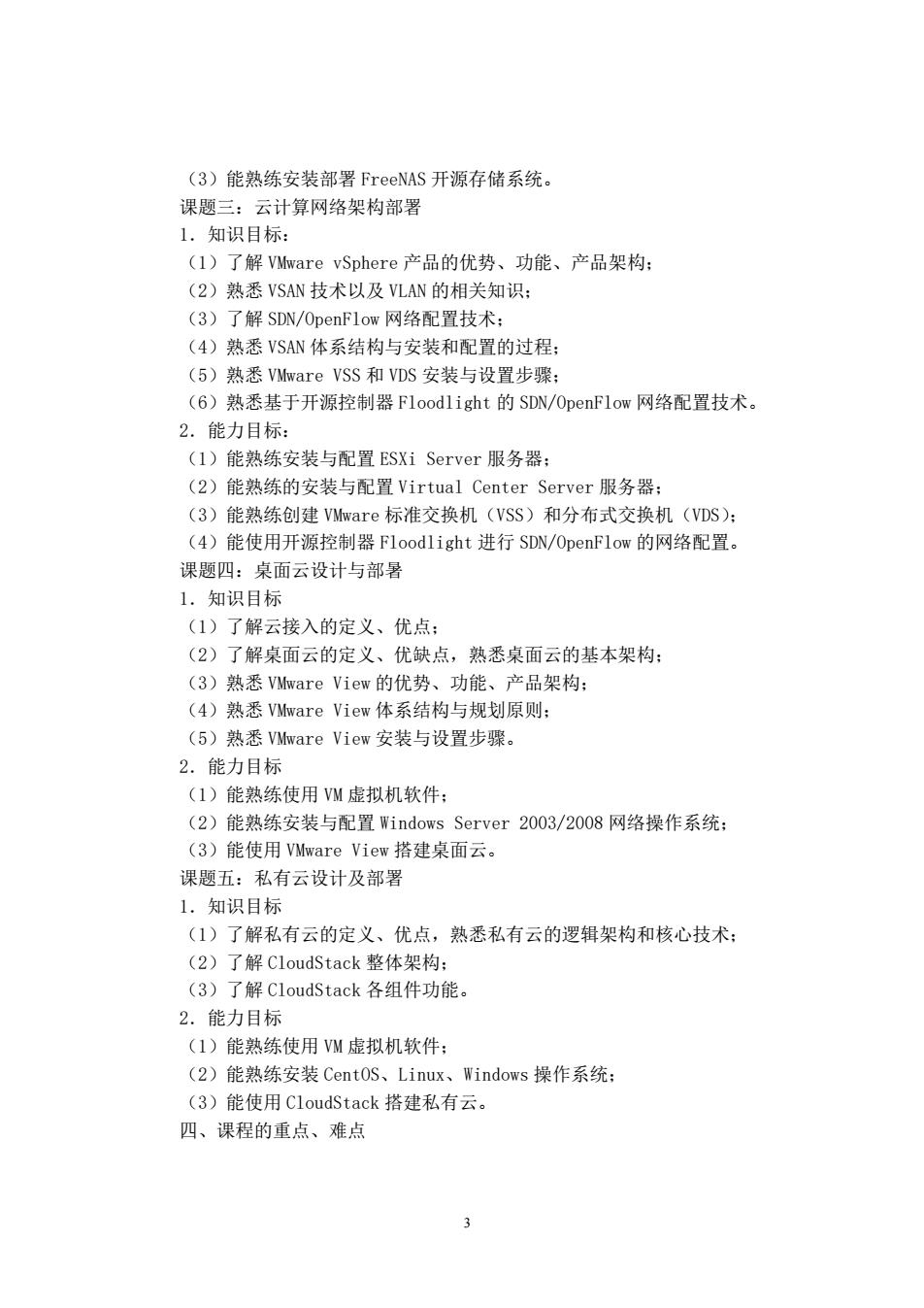

(3)能熟练安装部署FreeNAS开源存储系统。 课题三：云计算网络架构部署 1.知识目标： (I)了解VMware vSphere产品的优势、功能、产品架构： (2)熟悉VSAW技术以及VLAN的相关知识： (3)了解SDN/OpenFlow网络配置技术： (4)熟悉VSAN体系结构与安装和配置的过程 (5)熟悉VMware VSS和VDS安装与设置步骤： (6)熟悉基于开源控制器F1ood1ight的SDN/OpenF1ow网络配置技术。 2.能力目标： (1)能熟练安装与配置ESXi Server服务器： (2)能熟练的安装与配置Virtual Center Server服务器： (3)能熟练创建VMware标准交换机(VSS)和分布式交换机(VDS) (4)能使用开源控制器F1 oodlight进行SDN/0penF1ow的网络配置。 课题四：桌面云设计与部暑 1.知识目标 (1)了解云接入的定义、优点： (2)了解桌面云的定义、优缺点，熟悉桌面云的基本架构： (3)熟悉VMware View的优势、功能、产品架构： (4)熟悉VMware View体系结构与规划原则： (5)熟悉VMware View安装与设置步骤。 2.能力目标 (1)能熟练使用VM虚拟机软件： (2)能熟练安装与配置Windows Server2003/2008网络操作系统： (3)能使用Mware View搭建桌面云 课题五：私有云设计及部署 1.知识目标 (1)了解私有云的定义、优点，熟悉私有云的逻辑架构和核心技术： (2)了解CloudStack整体架构： (3)了解CloudStack各组件功能。 2.能力目标 (1)能熟练使用VM虚拟机软件： (2)能熟练安装CentOS、Linux、Windows操作系统： (3)能使用CloudStack搭建私有云。 四、课程的重点、难点 3
3 （3）能熟练安装部署 FreeNAS 开源存储系统。 课题三：云计算网络架构部署 1．知识目标： （1）了解 VMware vSphere 产品的优势、功能、产品架构； （2）熟悉 VSAN 技术以及 VLAN 的相关知识； （3）了解 SDN/OpenFlow 网络配置技术； （4）熟悉 VSAN 体系结构与安装和配置的过程； （5）熟悉 VMware VSS 和 VDS 安装与设置步骤； （6）熟悉基于开源控制器 Floodlight 的 SDN/OpenFlow 网络配置技术。 2．能力目标： （1）能熟练安装与配置 ESXi Server 服务器； （2）能熟练的安装与配置 Virtual Center Server 服务器； （3）能熟练创建 VMware 标准交换机（VSS）和分布式交换机（VDS）； （4）能使用开源控制器 Floodlight 进行 SDN/OpenFlow 的网络配置。 课题四：桌面云设计与部暑 1．知识目标 （1）了解云接入的定义、优点； （2）了解桌面云的定义、优缺点，熟悉桌面云的基本架构； （3）熟悉 VMware View 的优势、功能、产品架构； （4）熟悉 VMware View 体系结构与规划原则； （5）熟悉 VMware View 安装与设置步骤。 2．能力目标 （1）能熟练使用 VM 虚拟机软件； （2）能熟练安装与配置 Windows Server 2003/2008 网络操作系统； （3）能使用 VMware View 搭建桌面云。 课题五：私有云设计及部署 1．知识目标 （1）了解私有云的定义、优点，熟悉私有云的逻辑架构和核心技术； （2）了解 CloudStack 整体架构； （3）了解 CloudStack 各组件功能。 2．能力目标 （1）能熟练使用 VM 虚拟机软件； （2）能熟练安装 CentOS、Linux、Windows 操作系统； （3）能使用 CloudStack 搭建私有云。 四、课程的重点、难点
课题一：云计算的认知与体验 重点：云计算的基本概念、特点、系统架构、分类、关键技术、资源架构、服 务支 难点：云计算架构的关键技术、云计算运维流程建设 课题二：云计算存储架构部署 重点：DAS存储技术、NAS存储技术、SAN存储技术 难点：IP SAN存储技术、存储虚拟化网关 课题三：云计算网络架构部署 重点：VMware vSphere总体架构、虚拟储存域网络技术(VSAN),SDN的相关 知识 难点：SDN/OpenFlow网络架构、OpenFlow协议与流表 课题四：桌面云设计与部暑 重点：云接入的定义、优点，桌面云的定义、优缺点、基本架构 难点：VMware View体系结构与规划原则 课题五：私有云设计及部署 重点：私有云的定义、优点、逻辑架构和核心技术，CloudStack各组件功能 难点：企业如何建设私有云平台、私有云安全性解决方案 六、实训课题及基本要求 课题一：云计算的认知与体验 任务1-1：初识云计算 本任务主要是一个概念的理解与识记的过程，要求学习者掌握云计算作为服务 计算应有的特点，了解云计算的发展趋势，以及未来云计算对产业链的影响。任务主 要内容为： (1)通过浏览器搜索相关概念 (2)理解云计算的基本概念、分类、特点、关键技术、架构等。 (3)了解我国云计算与大数据产业的发展历程，是如何在党中央的指导下实 现弯道超车，在各项技术上实现世界领先水平的。 任务1-2：绘制云计算架构图 本任务要求学习者使用ViS0绘图软件绘制云计算架构图。任务主要内容为： (1)熟悉Visio绘图软件： (2)了解云计算平台的基础框架体系： (3)从服务的角度了解基于SOA的框架结构： (4)使用Visi0绘图软件绘制云计算架构图。 任务1-3：VMware虚拟机的安装与使用 4
4 课题一：云计算的认知与体验 重点：云计算的基本概念、特点、系统架构、分类、关键技术、资源架构、服 务支付 难点：云计算架构的关键技术、云计算运维流程建设 课题二：云计算存储架构部署 重点：DAS 存储技术、NAS 存储技术、SAN 存储技术 难点：IP SAN 存储技术、存储虚拟化网关 课题三：云计算网络架构部署 重点：VMware vSphere 总体架构、虚拟储存域网络技术（VSAN），SDN 的相关 知识 难点：SDN/OpenFlow 网络架构、OpenFlow 协议与流表 课题四：桌面云设计与部暑 重点：云接入的定义、优点，桌面云的定义、优缺点、基本架构 难点：VMware View 体系结构与规划原则 课题五：私有云设计及部署 重点：私有云的定义、优点、逻辑架构和核心技术，CloudStack 各组件功能 难点：企业如何建设私有云平台、私有云安全性解决方案 六、实训课题及基本要求 课题一：云计算的认知与体验 任务 1-1：初识云计算 本任务主要是一个概念的理解与识记的过程，要求学习者掌握云计算作为服务 计算应有的特点，了解云计算的发展趋势，以及未来云计算对产业链的影响。任务主 要内容为： （1）通过浏览器搜索相关概念； （2）理解云计算的基本概念、分类、特点、关键技术、架构等。 （3）了解我国云计算与大数据产业的发展历程，是如何在党中央的指导下实 现弯道超车，在各项技术上实现世界领先水平的。 任务 1-2：绘制云计算架构图 本任务要求学习者使用 Viso 绘图软件绘制云计算架构图。任务主要内容为： （1）熟悉 Visio 绘图软件； （2）了解云计算平台的基础框架体系； （3）从服务的角度了解基于 SOA 的框架结构； （4）使用 Visio 绘图软件绘制云计算架构图。 任务 1-3：VMware 虚拟机的安装与使用
本任务要求学习者在Windows系统中安装和使用VMware Workstation软件 任务主要内容为： (l)安装VMware Workstation软件： (2)在VMware Workstation软件中安装Windows Server2003操作系统： (3)VMware虚拟机功能设置 课题二：云计算存储架构部署 任务2-l:在Windows Server中搭建SAN存储服务(iSCSI) 本任务要求学习者在服务器上搭建SAN存储服务，任务主要内容为： (l)Windows Storage Server安装； (2)系统服务配置： (3)在iSCSI存储服务器上创建目标： (4)创建虚拟磁盘并连接iSCSI目标： (5)在工作站上连接iSCSI磁盘： (6)在iSCSI服务器上为磁盘扩容： (7)在工作站上刷新磁盘扩展卷： (8)在服务器上创建快照。 任务2-2：在Linux Server中搭建NAS存储服务(FS) 本任务要求学习者在Linux Server上搭建NAS存储服务(NFS),任务主要内 容为： (1)理解RAID的概念，并且会做软RAID: (2)创建LVM并进行挂载： (3)创建用户，并为用户做磁盘配额： (4)配置FTP服务，并通过FTP访问NFS 拓展任务：FreeNAS开源存储系统部署及应用 本任务要求学习者采用FREENAS开源课题构建一个存储服务，任务主要内容为： (1)VMware服务记置： (2)FREENAS安装与配置： (3)使用FREENAS发布共享 课题三：云计算网络架构部署 任务3-l:安装与配置ESXi Server服务器 本任务要求学习者完成ESXi Server服务器的安装与配置工作，任务主要内容 (1)安装ESXi5.0系统： (2)配置ESXi Server服务器 任务3-2：安装与配置Virtual Center Server服务器
5 本任务要求学习者在 Windows 系统中安装和使用 VMware Workstation 软件， 任务主要内容为： （1）安装 VMware Workstation 软件； （2）在 VMware Workstation 软件中安装 Windows Server 2003 操作系统； （3）VMware 虚拟机功能设置。 课题二：云计算存储架构部署 任务 2-1：在 Windows Server 中搭建 SAN 存储服务（iSCSI） 本任务要求学习者在服务器上搭建 SAN 存储服务，任务主要内容为： （1）Windows Storage Server 安装； （2）系统服务配置； （3）在 iSCSI 存储服务器上创建目标； （4）创建虚拟磁盘并连接 iSCSI 目标； （5）在工作站上连接 iSCSI 磁盘； （6）在 iSCSI 服务器上为磁盘扩容； （7）在工作站上刷新磁盘扩展卷； （8）在服务器上创建快照。 任务 2-2：在 Linux Server 中搭建 NAS 存储服务（NFS） 本任务要求学习者在 Linux Server 上搭建 NAS 存储服务（NFS），任务主要内 容为： （1）理解 RAID 的概念，并且会做软 RAID； （2）创建 LVM 并进行挂载； （3）创建用户，并为用户做磁盘配额； （4）配置 FTP 服务，并通过 FTP 访问 NFS。 拓展任务：FreeNAS 开源存储系统部署及应用 本任务要求学习者采用 FREENAS 开源课题构建一个存储服务，任务主要内容为： （1）VMware 服务配置； （2）FREENAS 安装与配置； （3）使用 FREENAS 发布共享。 课题三：云计算网络架构部署 任务 3-1：安装与配置 ESXi Server 服务器 本任务要求学习者完成 ESXi Server 服务器的安装与配置工作，任务主要内容 为： （1）安装 ESXi 5.0 系统； （2）配置 ESXi Server 服务器。 任务 3-2：安装与配置 Virtual Center Server 服务器
