微波基本参数测量实验 微波基本参数测量实验的基本目的： 了解微波的产生特点、工作状态及传输特性 了解所采用微波器件的基本性能和使用方法 了解微波传输与测量系统的基本组成和调试技术 掌握频率、波长、功率及驻波比等基本参量的测 量技术 学会微波介质材料的介电常数和损耗角正切值的 测量 ?近代物理实验》 中国石油大号国 NAtW生YOEPETRO
EXIT 《近代物理实验》 ➢ 微波基本参数测量实验的基本目的： 了解微波的产生特点、工作状态及传输特性 了解所采用微波器件的基本性能和使用方法 了解微波传输与测量系统的基本组成和调试技术 掌握频率、波长、功率及驻波比等基本参量的测 量技术 学会微波介质材料的介电常数和损耗角正切值的 测量 微波基本参数测量实验
常用微波器件 1、微波振荡器 半导体器件 微波固态源 Gunn Diode ■ Solid State Microwave Emitter 微波振荡器（信号源）主 ■ Drives a cavity using negative 要有两大类： resistance WAVEGUIDE CAVITY BIAS TUNING 半导体器件 CHOKE ASSY COUPLING GUNN 电真空器件 DIODE HEAT SINK 入g/2 《近代物理实验》 中圆不油大号国 CHINAUNIVERSITY OF PETROLELM
EXIT 《近代物理实验》 常用微波器件 1、微波振荡器 微波振荡器（信号源）主 要有两大类： 半导体器件 电真空器件 半导体器件——微波固态源 Gunn Diode Solid State MicrowaveEmitter Drives a cavity using negative resistance

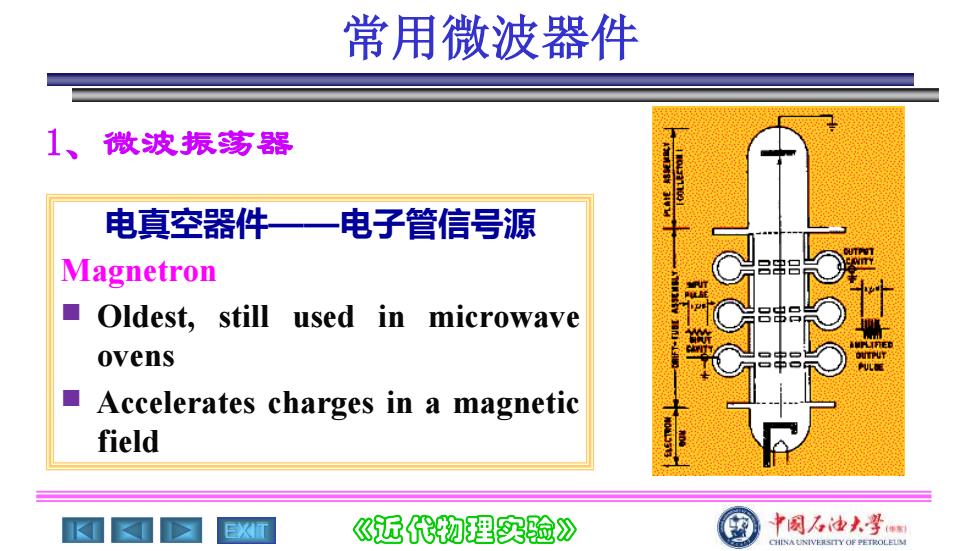

常用微波器件 微波振荡器 电真空器件 电子管信号源 Magnetron Oldest,still used in microwave ovens ■ Accelerates charges in a magnetic field 巛近代物理实验》 中圆不油大号国 HIINAUXIV作YOp2O白
EXIT 《近代物理实验》 常用微波器件 电真空器件——电子管信号源 Magnetron Oldest, still used in microwave ovens Accelerates charges in a magnetic field 1、微波振荡器
常用微波器件 1、微波振荡器 反射极 反射式速调管振荡器 机械调谐 普通速调管振荡器一般包括三 耦合探针 稳压电源 个主要部分： 输出 ●反射式速调管 x ●稳压电源 短路活塞速调管插座 隔离器☑可 衰减器 ●高频结构 ?近代物理实验》 中圆不油大号国 CHINAUNIVERSITY OF PETROLELM
EXIT 《近代物理实验》 常用微波器件 反射式速调管振荡器 普通速调管振荡器一般包括三 个主要部分： ⚫反射式速调管 ⚫稳压电源 ⚫高频结构 1、微波振荡器
常用微波器件 微波振荡器 反射极 反射式速调管 调谐螺丝 韧性膜 谐振腔 ●阴极：发射电子； 栖网 阴极 ●阳极（谐振腔）：相对于阴极处在正 电位，利用耦合环和同轴线输出微波功 金属外壳 率； 底座 ●反射极：相对阴极处在负电位，用以 同轴线 反射电子。 激励探针 ?近代物理实验》 中圆不油大号国 HIINAUXIV作YOp2O白
EXIT 《近代物理实验》 常用微波器件 反射式速调管 ⚫阴极：发射电子； ⚫阳极（谐振腔）：相对于阴极处在正 电位，利用耦合环和同轴线输出微波功 率； ⚫反射极：相对阴极处在负电位，用以 反射电子。 1、微波振荡器
