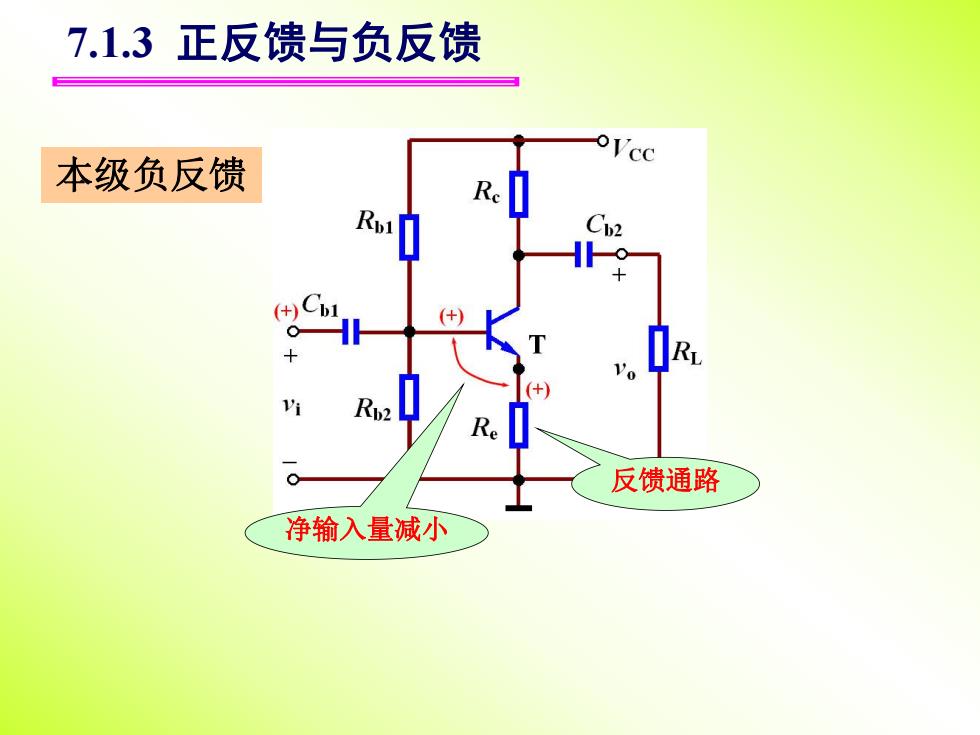

7.1.3正反馈与负反馈 oVcc 本级负反馈 +) 反馈通路 净输入量减小
7.1.3 正反馈与负反馈 反馈通路 净输入量减小 本级负反馈

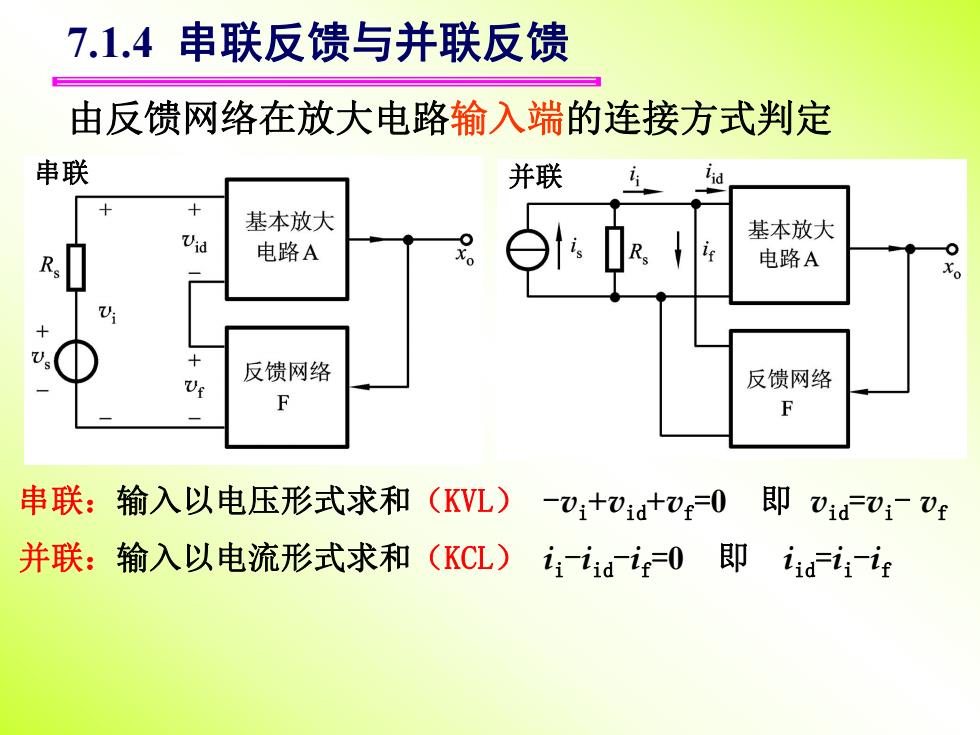

7.1.4串联反馈与并联反馈 由反馈网络在放大电路输入端的连接方式判定 串联 并联 基本放大 Vid 电路A 0 基本放大 电路A Xo + 反馈网络 Vi 反馈网络 F 串联：输入以电压形式求和(KVL) -v;+vid+v=0 即VaFV:Vf 并联：输入以电流形式求和(KCL)iiae0即ii1e
7.1.4 串联反馈与并联反馈 由反馈网络在放大电路输入端的连接方式判定 串联：输入以电压形式求和（KVL） -vi+vid+vf =0 即 vid=vi- vf 并联：输入以电流形式求和（KCL） i i-i id-i f =0 即 i id=i i-i f 串联 并联

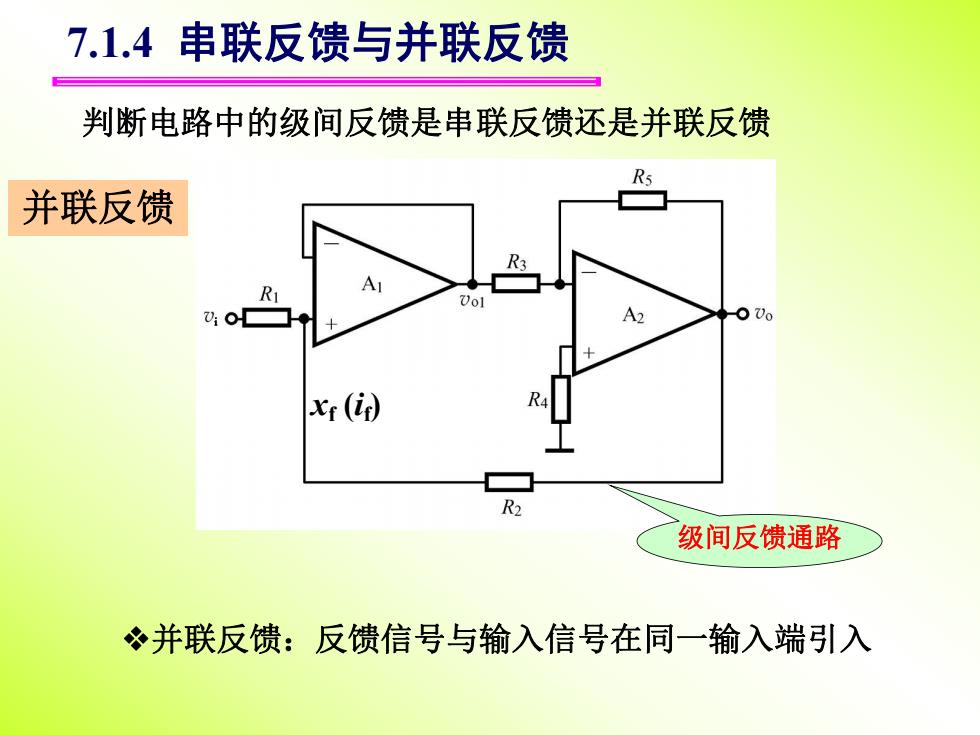

7.1.4串联反馈与并联反馈 判断电路中的级间反馈是串联反馈还是并联反馈 并联反馈 R 00 xr (if) R 级间反馈通路 ?并联反馈：反馈信号与输入信号在同一输入端引入
判断电路中的级间反馈是串联反馈还是并联反馈 7.1.4 串联反馈与并联反馈 并联反馈 级间反馈通路 xf (if) 并联反馈：反馈信号与输入信号在同一输入端引入
7.1.4串联反馈与并联反馈 判断电路中的级间反馈是串联反馈还是并联反馈 串联反馈 o+12V 级间反馈通路 0 Vo -12V 串联反馈：反馈信号与输入信号在不同输入端引入
判断电路中的级间反馈是串联反馈还是并联反馈 7.1.4 串联反馈与并联反馈 串联反馈 级间反馈通路 xf (vf) 串联反馈：反馈信号与输入信号在不同输入端引入

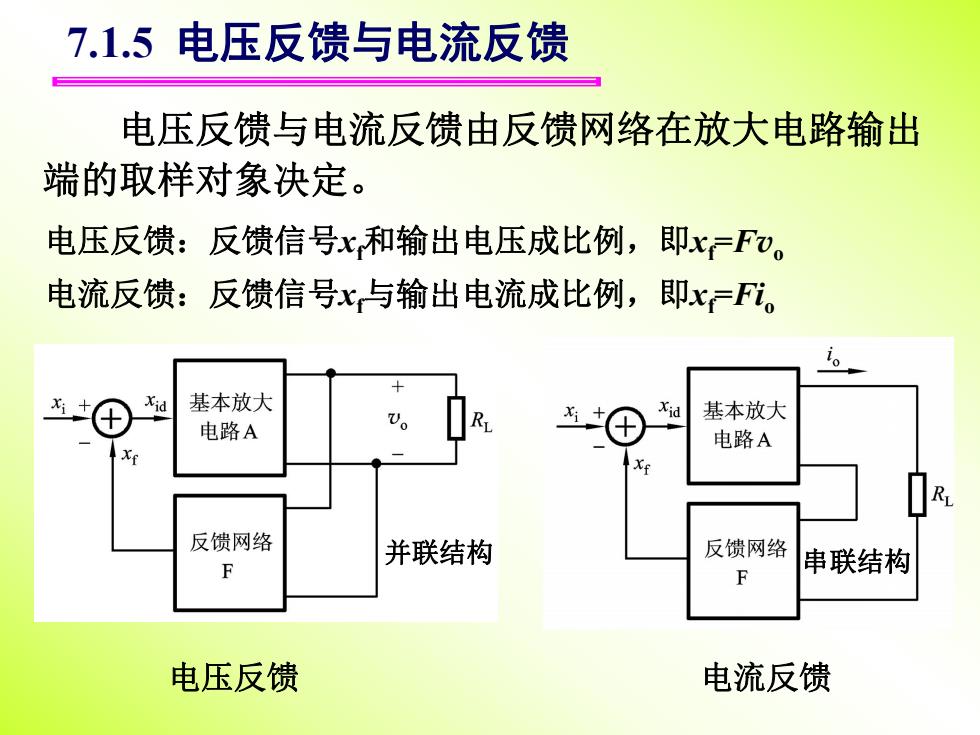

7.1.5电压反馈与电流反馈 电压反馈与电流反馈由反馈网络在放大电路输出 端的取样对象决定。 电压反馈：反馈信号x和输出电压成比例，即x=Fv。 电流反馈：反馈信号x与输出电流成比例，即x=Fi。 6 Xid 基本放大 Xid 基本放大 电路A 电路A 反馈网络 F 并联结构 反馈网络 串联结构 F 电压反馈 电流反馈
7.1.5 电压反馈与电流反馈 电压反馈与电流反馈由反馈网络在放大电路输出 端的取样对象决定。 电压反馈：反馈信号xf和输出电压成比例，即xf =Fvo 电流反馈：反馈信号xf与输出电流成比例，即xf =Fio 并联结构 串联结构 电压反馈 电流反馈
